Schalungstische
Kipptische und feste Tische für Wände und Decken
Die Schalungstische von Construx Weckenmann eignen sich für die präzise Fertigung von glatten Betonwandelementen und Deckenplatten.
Je nach Anwendungsbereich stehen feste Schaltische sowie hydraulisch gesteuerte Kipptische zur Verfügung – jeweils mit stabiler Stahlkonstruktion, hochwertigen Oberflächen und optionaler Heizung.
Hochwertige Tischoberflächen für beste Sichtbetonqualität

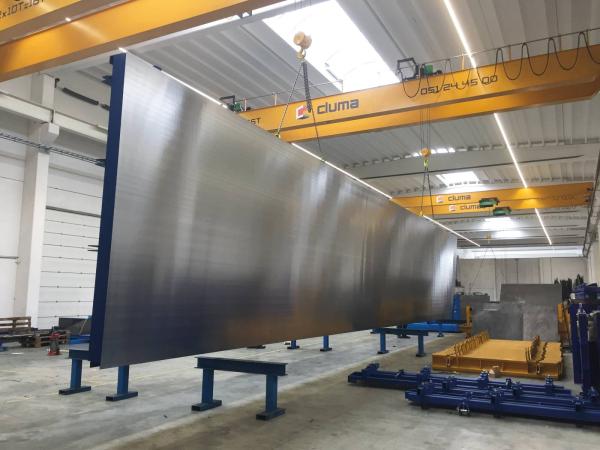

Unsere Kipptische bestehen aus einem geschweißten Stahlrahmen mit einem 8 mm oder 10 mm starken Stahlblech als Schalhaut.
Diese Bleche werden:
- in Größen bis 16 m × 4,5 m nahtlos verarbeitet
- gewalzt, gestrahlt und verschweißt
- abschließend auf einem vollautomatischen Schleifautomaten geschliffen – je nach gewünschter Rauigkeit, individuell mit dem Kunden abgestimmt
Bei größeren Tischen erfolgt die Lieferung in Segmenten, die vor Ort ausnivelliert, verschweißt und verschliffen werden.
Kipptische mit hydraulischer Kippfunktion
Für das sichere und effiziente Entschalen von Wandelementen ist ein hydraulisch gesteuerter Kipptisch ideal.
- Kippvorgang bis 80° Neigung
- Steuerung über synchronisierte Stufendruckzylinder
- Kein Einbau im Hallenboden erforderlich
Die Kipptische bestehen aus einer robusten Oberkonstruktion, die je nach Anforderung mit oder ohne Außenrüttler geliefert wird.
Rütteltechnik & Magnettechnik
Bei Einsatz von Außenrüttlern wird das Oberteil rütteltechnisch vom Unterbau entkoppelt, um Rüttelverluste zu minimieren.
- Hochfrequenzrüttler sind über Frequenzumformer anpassbar
- Alle Rüttler werden bauteilorientiert abgestimmt
Abstellungen an der oberen Längskante ermöglichen das Betonieren von Elementen in voller Tischhöhe.
Die Außenkanten sind wahlweise:
- fest
- abnehmbar
- kippbar
- höhenverstellbar (meist zwischen 100 mm und 300 mm)
Holz- oder Stahlabstellungen werden mit Magneten sicher fixiert.
Heizsysteme und Isolierung (optional)
Zur Temperierung und Beschleunigung der Betonhärtung können die Tische mit folgenden Optionen ausgestattet werden:
- Heizrohre in den Stahlträgern, knapp unter der Tischoberfläche
- Isolierung unter dem Tischoberteil oder auf dem Hallenboden
- Umlaufende Blechschürze zur Wärmedämmung
Die Kopplung der Heizrohre erfolgt gemäß Kundenwunsch.
Ihre Vorteile im Überblick
- Stabile Konstruktion für präzise Fertigung
- Nahtlose Schalbleche bis 16 × 4,5 m
- Effizientes Entschalen durch hydraulisches Kippen
- Anpassbare Rütteltechnik und Magnetaufnahmen
- Optional: integrierte Heiz- und Isolierlösungen
- Individuell anpassbar nach Geometrie und Produktionsziel
Jetzt Projekt starten
Sie planen die Produktion großflächiger Wand- oder Deckenelemente mit höchsten Anforderungen an Oberfläche, Handling und Energieeffizienz?
Sprechen Sie mit uns – wir entwickeln Ihren Schalungstisch exakt nach Maß.
