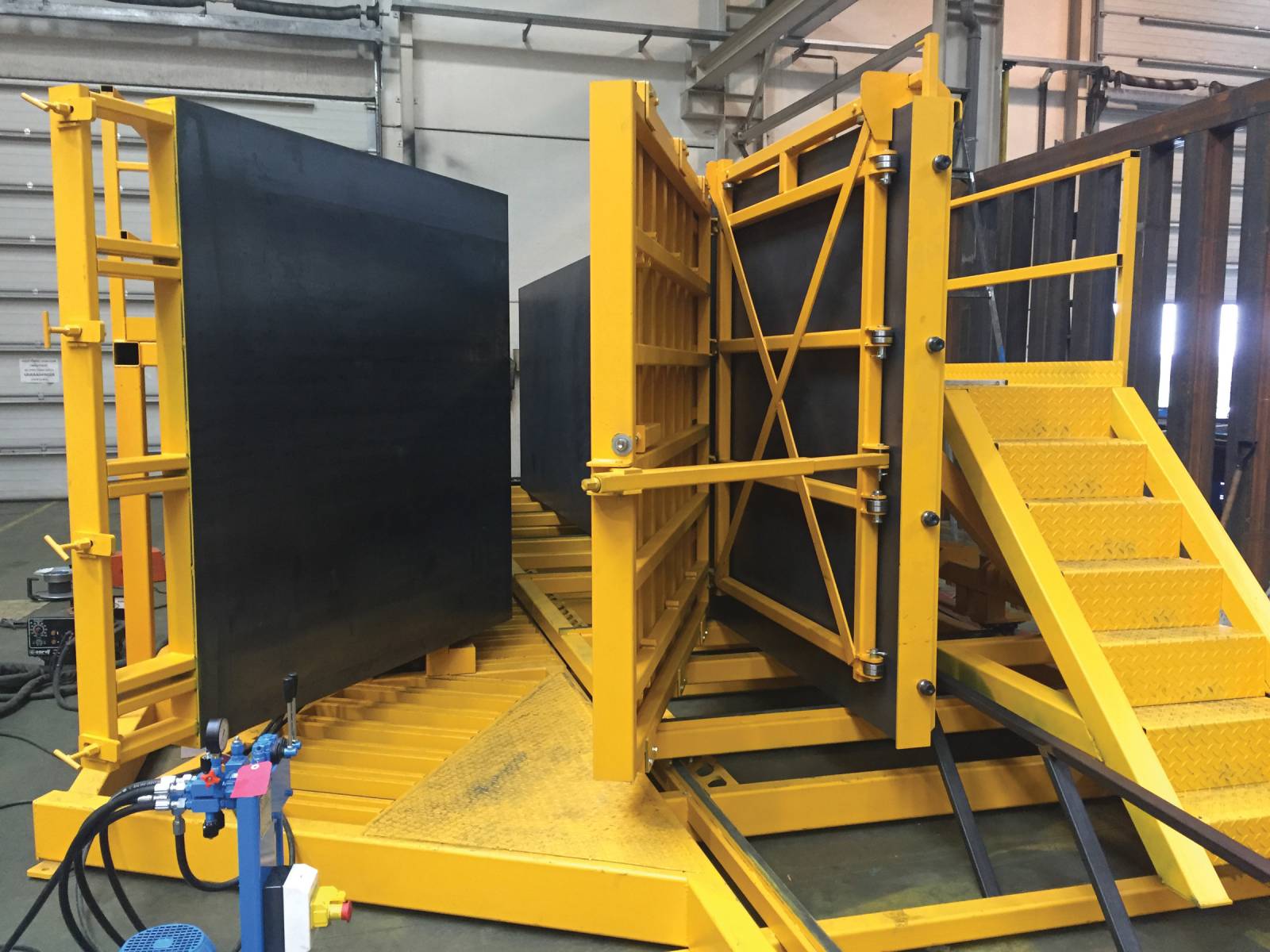

Sidecasters en configuración en espejo
Sidecaster
Moldes con vertido de hormigón lateral con ajuste eléctrico
Los moldes Sidecaster de vertido de hormigón lateral con ajuste eléctrico están diseñados para fabricar escaleras con o sin descansillos, garantizando un acabado visto en la parte superior e inferior.
El molde está compuesto por dos partes montadas sobre un bastidor, donde un sistema de ajuste de altura sostiene el sofito de madera.
El Sidecaster Construx-Weckenmann cuenta con dos movimientos eléctricos sincronizados en la parte frontal:
- Ajuste sincronizado de las contrahuellas
- Ajuste sincronizado de las huellas
La parte posterior del molde está compuesta por un panel de acero plano que se puede ajustar manualmente en dirección lateral, así como hacia adelante y atrás. El movimiento lateral permite posicionar el panel en la posición exacta para conectar con el panel opuesto y el inicio del descansillo. El movimiento transversal permite desmoldar y abrir el molde hasta 700 mm, facilitando la extracción de las escaleras, la limpieza, la aplicación de desmoldeante y la colocación de la armadura. Ambos movimientos se realizan mediante rodillos, un sistema mecánico de cadena y una rueda motriz. El ajuste de los paneles de descansillo se realiza mediante husillos de alta precisión sincronizados.
El panel del descansillo superior es móvil, permitiendo la fabricación de escaleras con diferentes números de escalones.
Ambos lados del molde disponen de plataformas de trabajo totalmente de acero con escaleras de acceso en ambos extremos. Los reguladores de altura se pueden montar en el bastidor base y soportan el sofito de madera + contrachapado que el cliente debe cortar a medida. Una vez ajustados el molde y sus paneles de descansillo, es necesario fijar todos los paneles mediante amarres, por debajo y por encima de los paneles.
Especificaciones del molde estándar (vertical):
- Número de escalones ajustable de 1 a 16/18/20/22/24
- Ancho máximo de 1500 mm o 2000 mm
- Contrahuellas ajustables de 150 mm a 200 mm
- Huellas ajustables de 200 mm a 320 mm
- Profundidad ajustable de 120 mm a 250 mm
- Tipos de frentes: rectos, con recorte hacia atrás, con recorte hacia atrás y nariz, o una combinación de los tres
- Longitud máxima de descansillos superior e inferior: 1500 mm o 2000 mm
