Molde Flexbox para huecos de ascensor, núcleos de escaleras, marcos y alcantarilla de cajón
Flexbox
Construx-Weckenmann ha diseñado un nuevo tipo de molde ajustable para la producción de cualquier tipo de hueco o núcleo sin amarres a través del elemento de hormigón

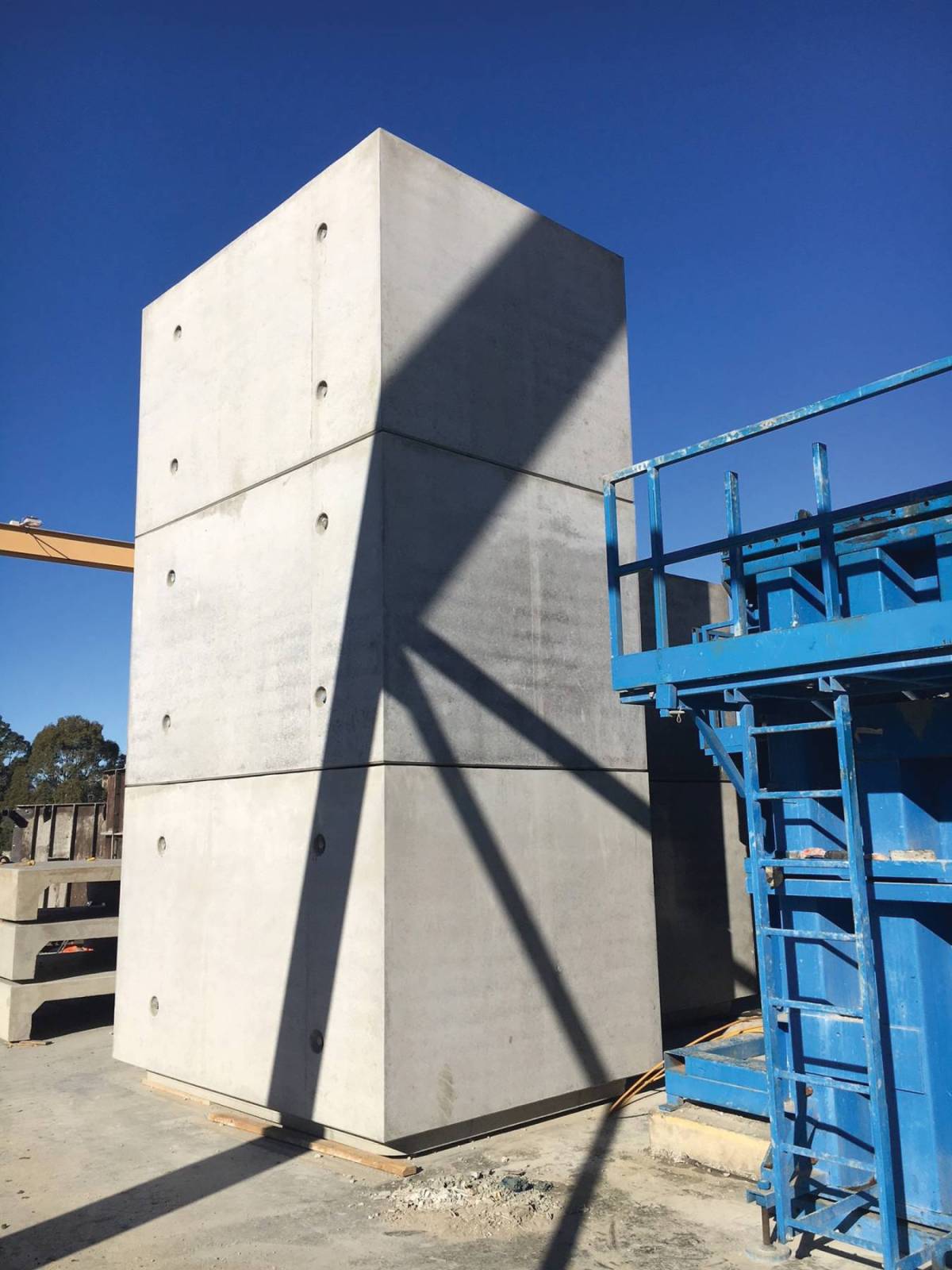

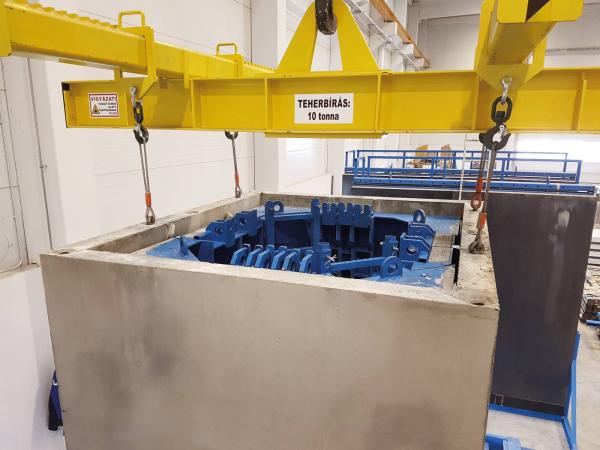

El sistema es adecuado para fabricar huecos de ascensor simples, dobles y triples, núcleos de escaleras y marcos tipo alcantarilla de cajón. La idea del molde es partir de un bastidor base ajustable, sobre el cual todos los componentes pueden bloquearse en su posición. El molde interior cuenta con cuatro esquinas retráctiles hidráulicamente, que, cuando se conectan sin paneles de relleno, forman el tamaño mínimo del eje. Este tamaño puede elegirse en 1200 mm x 1200 mm, 1000 mm x 1000 mm o incluso 900 mm x 900 mm. Al agregar paneles de relleno entre las esquinas internas, se pueden lograr cualquier otra dimensión interna en incrementos de 250 mm, 10 mm o cualquier medida intermedia. Las esquinas retráctiles pueden tener un ángulo de 90° (para huecos de ascensor y núcleos de escaleras) o presentar un chaflán triangular (para alcantarillas tipo alcantarilla de cajón), e incluso una combinación de chaflán y ángulo de 90°. En caso de que el molde se utilice tanto para huecos de ascensor y núcleos de escaleras como para marcos y alcantarillas, las esquinas chaflanadas pueden contar con partes desmontables de ampliación. Las esquinas retráctiles pueden operarse mediante cuatro bombas hidráulicas manuales individuales o mediante un solo grupo hidráulico centralizado. Después de ensamblar el molde interior, se instalan bases de acero sobre el bastidor base y contra el molde interior. Estas bases se apoyan en reguladores de altura y pueden tener diferentes anchos, lo que permite fabricar distintos espesores. El sistema de ajuste de altura continuo permite nivelar el hormigón en la parte superior del molde en todo momento. Las bases pueden ser planas (para huecos de ascensor y núcleos de escaleras) o con rebaje (para alcantarillas tipo alcantarilla de cajón.).

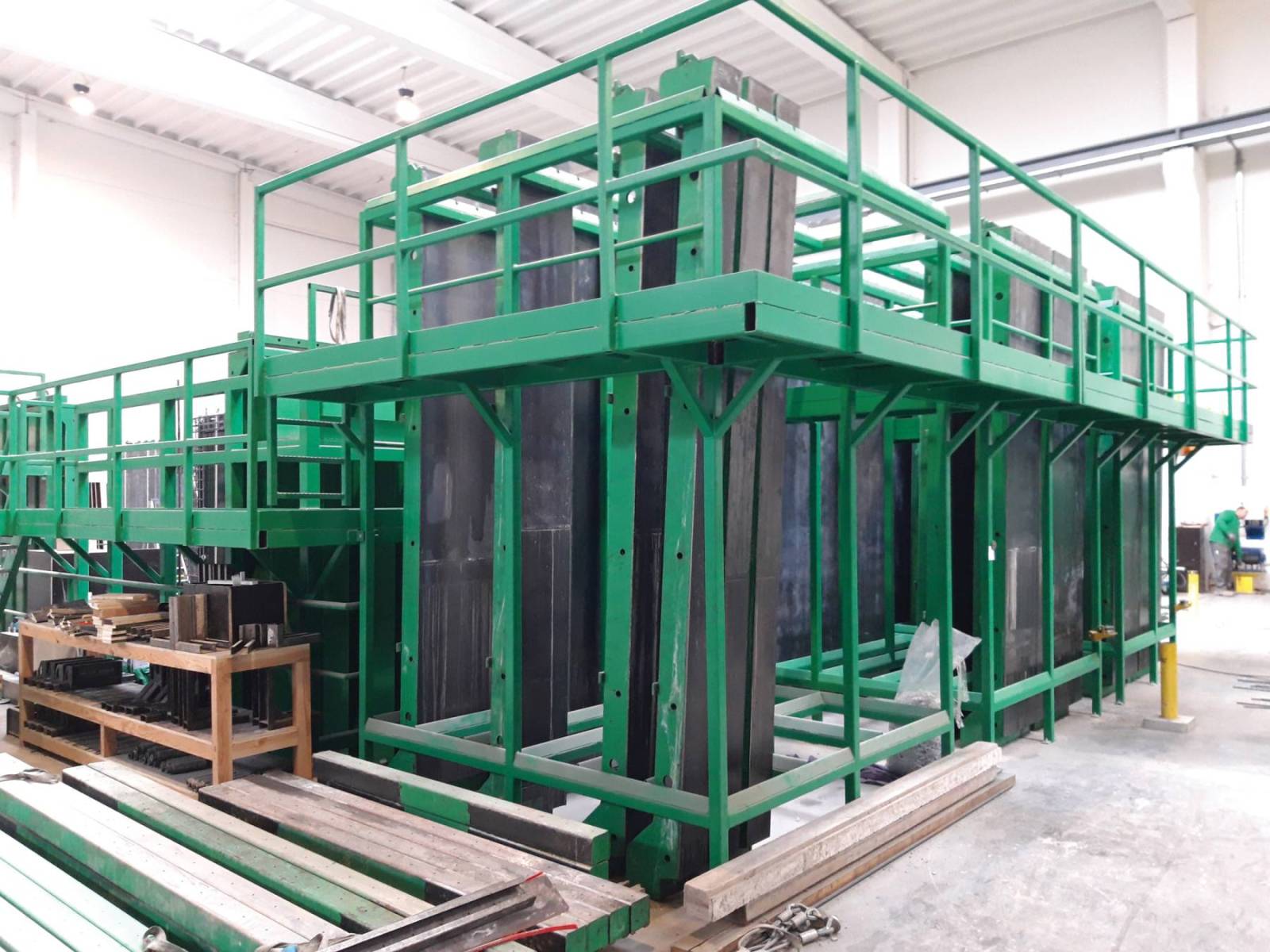

Los paneles exteriores se conectan entre sí mediante arriostramientos angulares sin escalonamiento. De esta manera. De esta manera, se puede lograr cualquier tamaño exterior, sin importar los incrementos del molde interior. Los paneles exteriores e interiores se fijan entre sí mediante husillos en la base y barras de amarre en la parte superior del molde. Esto elimina la necesidad de amarres a través del elemento de hormigón, lo que garantiza un acabado visto de alta calidad y completamente estanco.
