Batterie à voiles et tables basculantes
Batteries de coffrages manuelles suspendues
Les batteries à voiles Construx-Weckenmann sont conçues pour la préfabrication de voiles parfaitement lisses des deux côtés
Suivant l’application, les panneaux sont équipés d’une tôle en acier de 8mm ou 10mm d’épaisseur.
La tôle en acier, dont les dimensions maximales sont de 16m x 4,5m, est constituée d’une seule pièce sans joints, et elle est sablée et puis polie sur notre ponceuse automatique.
Le degré de lissage est conforme aux exigences du client. La hauteur et la longueur des panneaux peuvent être choisies librement.
Les batteries suspendues sont des batteries verticales dont les roues des panneaux sont suspendues sur une structure en acier supérieure. Une batterie suspendue garantit un rendement élevé et une facilité de travailler optimale grâce à l’espace de travail ouvert important entre les panneaux et donc réduit les risques de chutes.
Il n’y a pas de tiges à travers l’élément en béton:

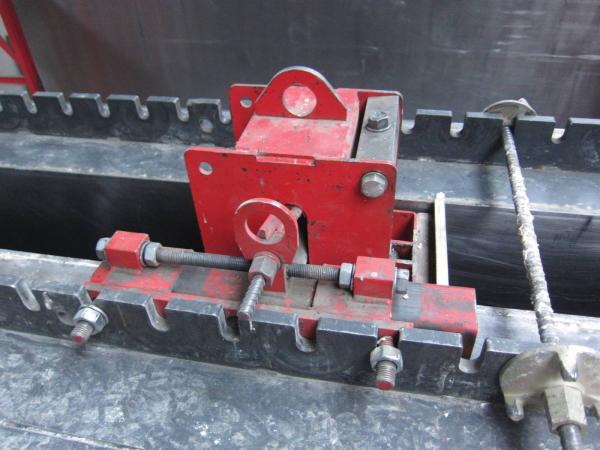

- Les panneaux sont fixés individuellement à la base à l’aide de vérins de blocage
- Au-dessus, les panneaux sont tenus en position par des tiges
- Une fixation hydraulique est aussi envisageable
Il y a 3 façons d’ouvrir et fermer la batterie:
- Manuellement, par une transmission à chaîne
- Electrique, avec des moteurs intégrés dans les panneaux
- Hydrauliquement, avec 2 vérins sur les côtés extérieurs
Les panneaux mobiles sont montés et vis-à-vis d’un panneau fixe.
Il y a 2 configurations possibles:
- Panneau central fixe, avec ou sans plancher de travail
- Panneau d’extrémité fixe, avec ou sans plancher de travaill
Dans chacun de ces 2 cas, les panneaux fixes forment une configuration avec 1 ou 2 panneaux d’extrémité mobiles et un certain nombre de panneaux intermédiaires mobiles.
Un panneau fixe au centre présente 2 avantages importants:
- A partir du panneau central (avec plancher de travail), la finition des éléments se fait facilement
- La batterie littéralement subdivisée en 2 parties permettant d’y travailler indépendamment
C’est préférable d’équiper le panneau central ainsi que les panneaux d’extrémité d’un plancher de travail en acier avec des garde-corps et un escalier d’accès.

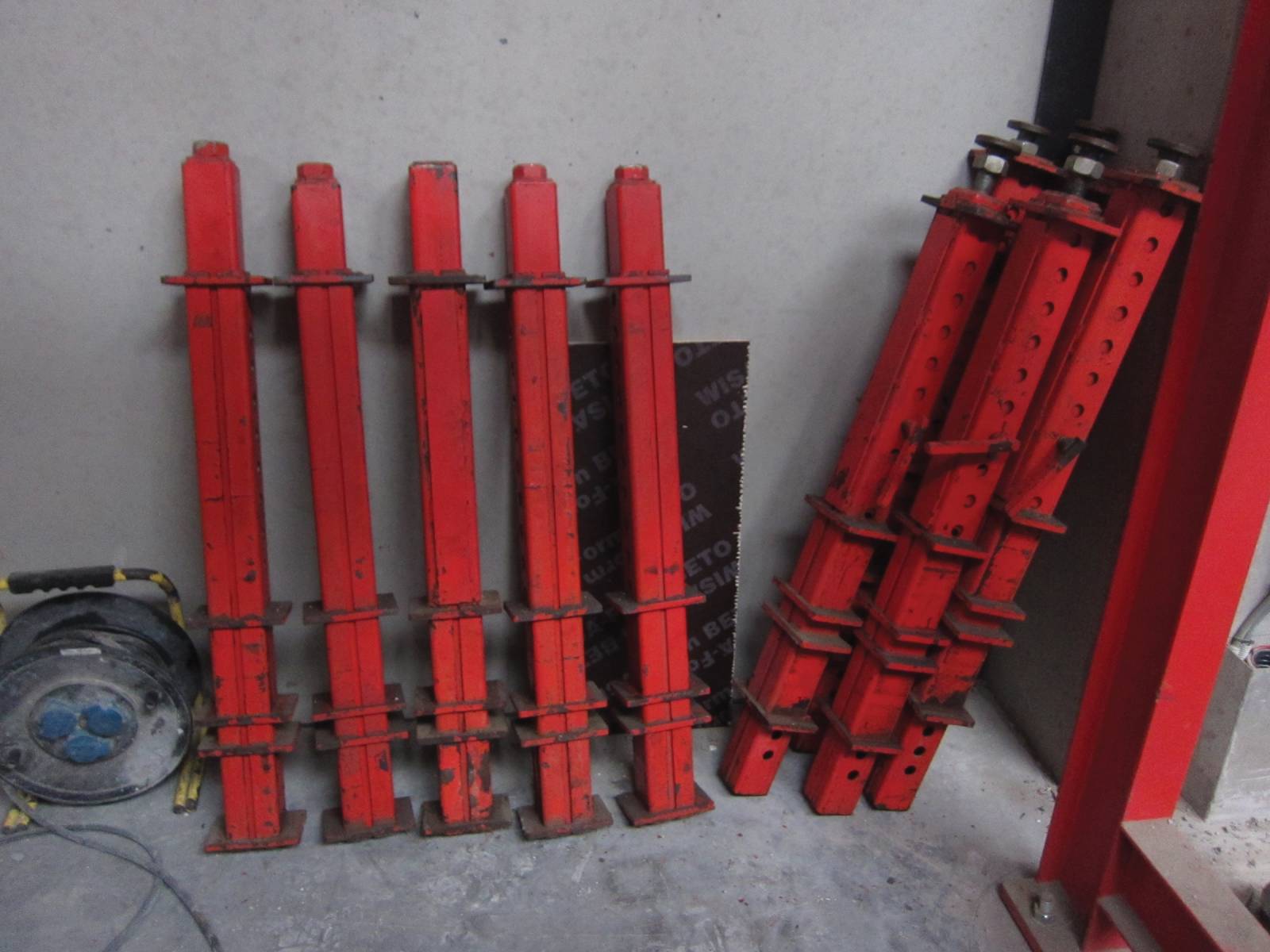

Construx-Weckenmann fournit une gamme étendue de fonds, parois et réglages de hauteur. Les parois peuvent être équipés avec des charnières de sorte qu’ils se font basculer en arrière quand on enlève les panneaux à la grue. Dans ce cas les parois peuvent rester à leur place pendant le décoffrage. La position des parois intermédiaires est réglable par 10mm.
