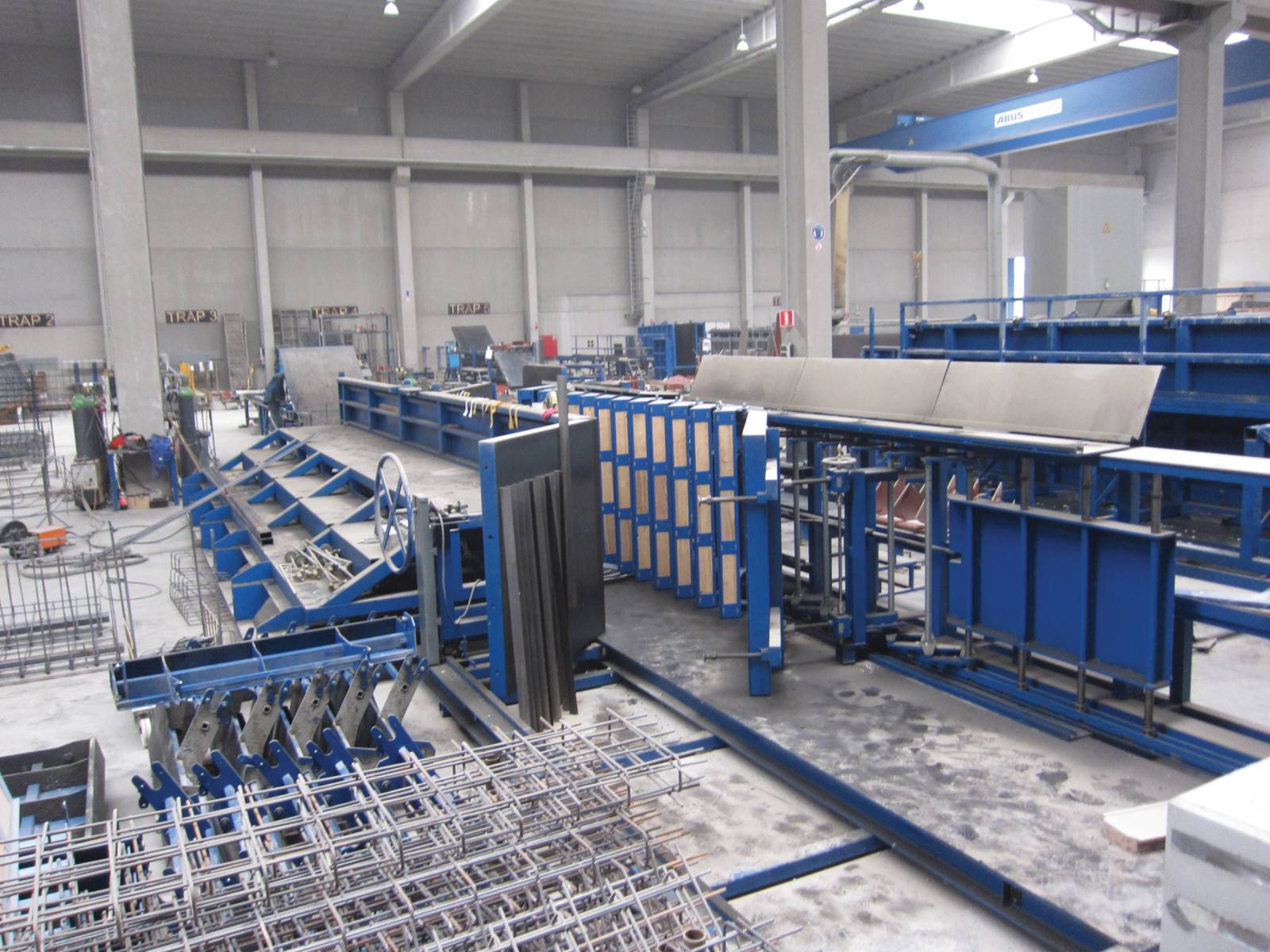

Sidecasters in een gespiegelde opstelling
Sidecaster
Elektrisch instelbare verticale trapmallen
Deze elektrisch instelbare verticale trapmallen zijn geschikt om trappen, met of zonder bordessen, te maken waarvan zowel boven- als onderzijde perfect glad afgewerkt zijn.

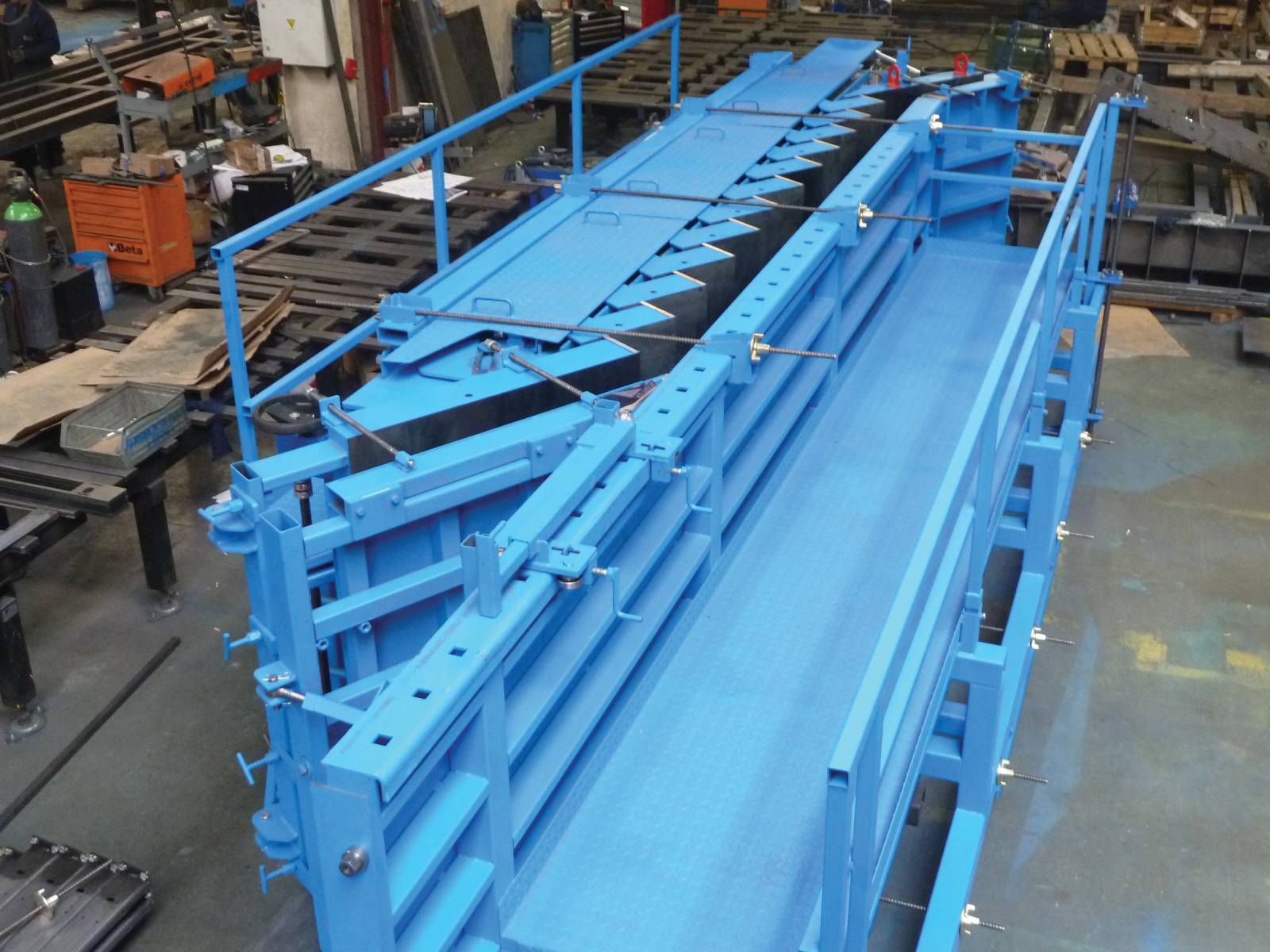

De trapmallen bestaan uit een voorzijde met instelbare treden en een vlakke achterzijde. Beide zijden staan op een frame met een hoogteregeling ter ondersteuning van de houten bodems.
De instelbare voorzijde heeft 2 elektrisch bewegingen:
- Synchroon instellen van de optreden
- Synchroon instellen van de aantreden

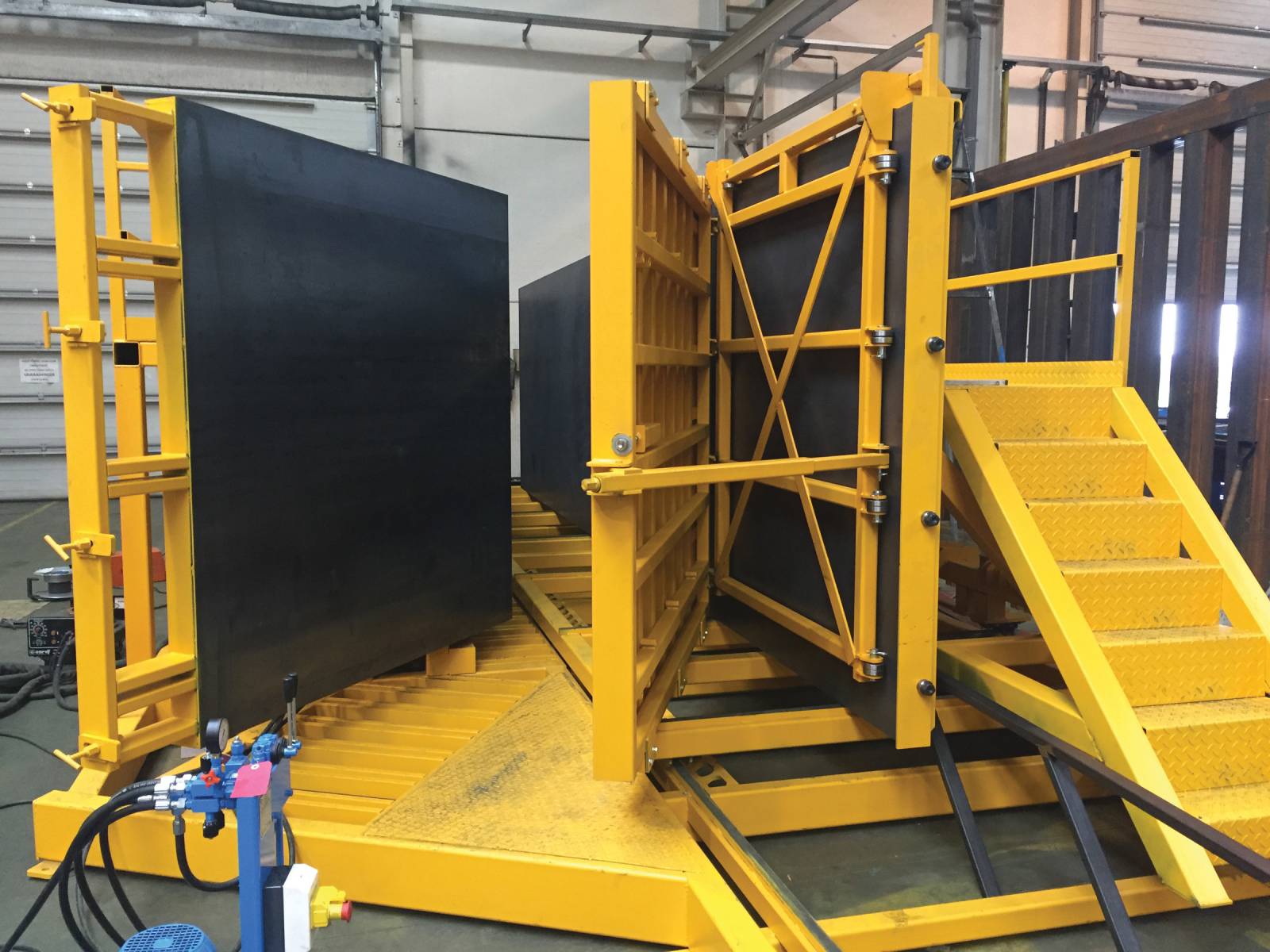

De achterzijde van de mal is een vlak stalen paneel dat manueel zijdelings, voor- en achterwaarts kan ingesteld worden. De zijdelingse beweging laat toe het paneel op de juiste positie te plaatsen ten opzichte van de voorzijde en de startpositie van het bordespaneel. De dwarse beweging zorgt ervoor dat de mal ontkist en 700mm geopend wordt, zodat de trap weggenomen, de mal gereinigd en geolied en de wapening geplaatst kan worden. Beide bewegingen gebeuren door middel van wielen en een kettingaandrijving.
Het instellen van beide bordespanelen gebeurt met gesynchroniseerde hoge precisie spindels. De positie van het bovenbordespaneel is instelbaar om trappen met een verschillend aantal treden te kunnen maken.

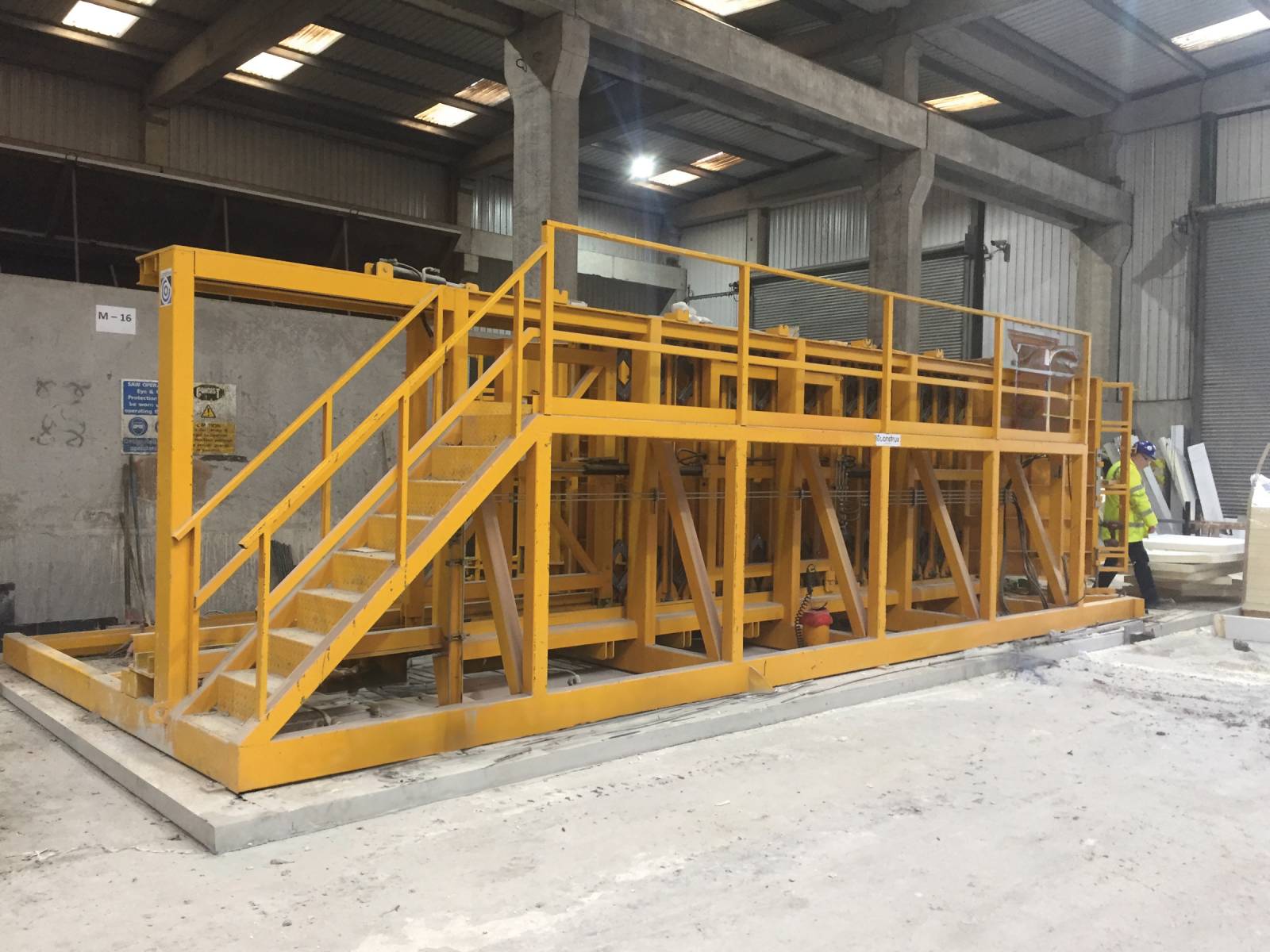

Beide zijden van de Sidecaster zijn uitgerust met volledig stalen werkplatformen met toegangstrappen aan beide uiteinden. De hoogteregelingen worden op het onderframe vastgezet en ondersteunen de houten bodem die door de klant op maat gemaakt wordt. Nadat de trapmal en de bordespanelen afgeregeld zijn, moeten voor- en achterzijde van de mal ten opzichte van elkaar vastgezet worden door middel van spanstaven onder en boven de mal.
De standard Sidecaster is geschikt om trappen te produceren met volgende specificaties:
- Instelbaar aantal treden van 1 tot 16/18/20/22/24
- Maximale breedte 1500mm of 2000mm
- Optreden instelbaar van 150mm tot 200mm
- Aantreden instelbaar van 200mm tot 320mm
- Trededikte instelbaar van 120mm tot 250mm
- Type treden: recht, terugvallend, terugvallend met neus of combinatie van deze 3 types
- Maximale bordeslengte: 1500mm of 2000mm
