Flexcaster

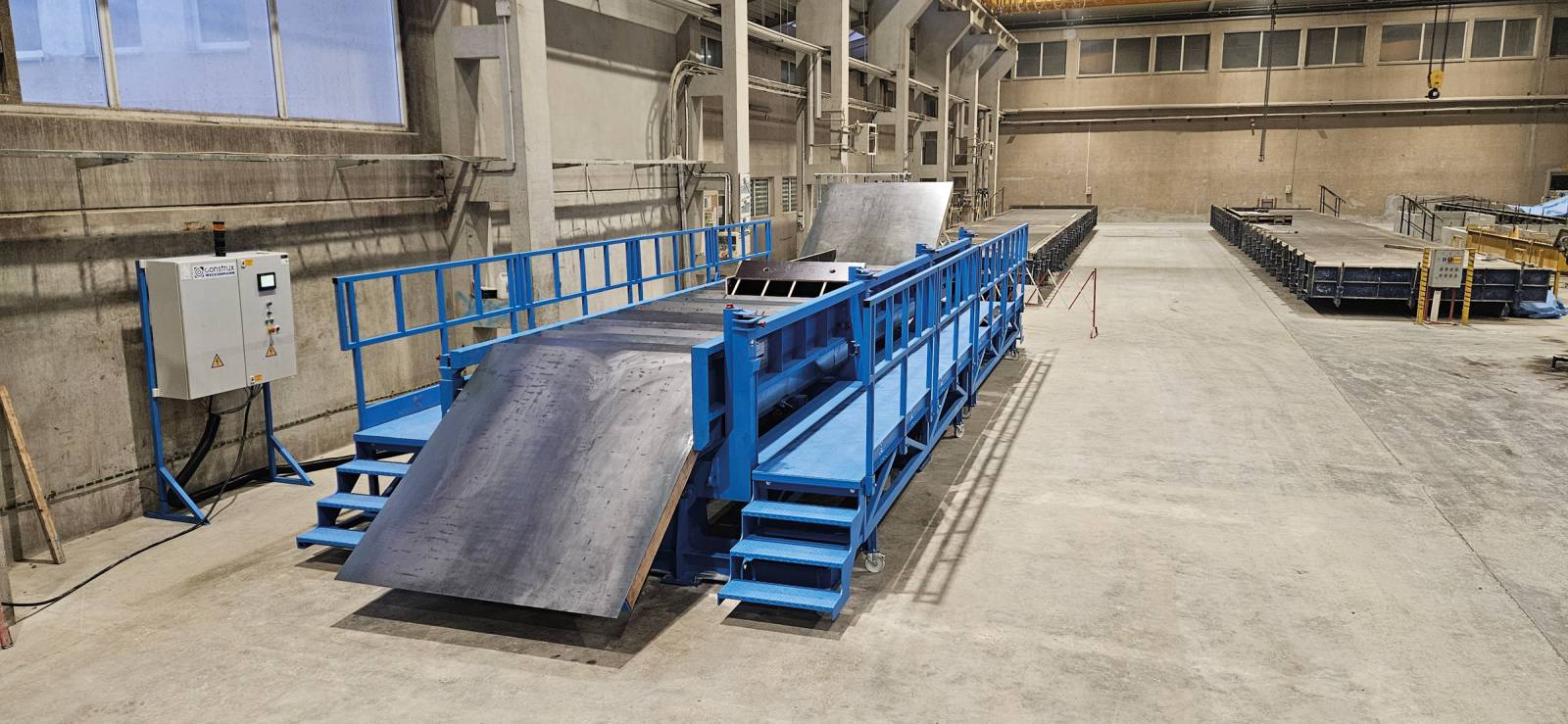

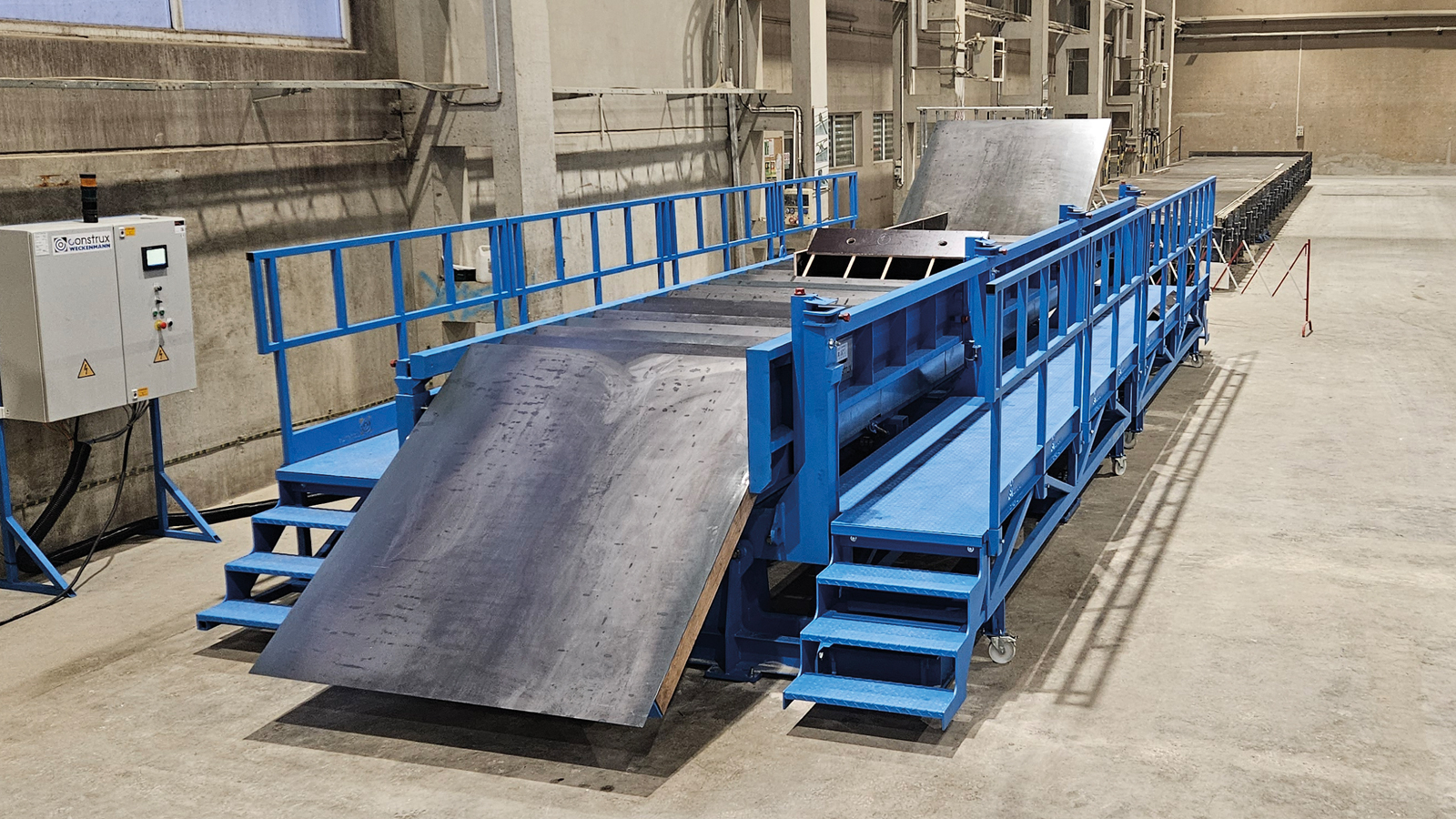

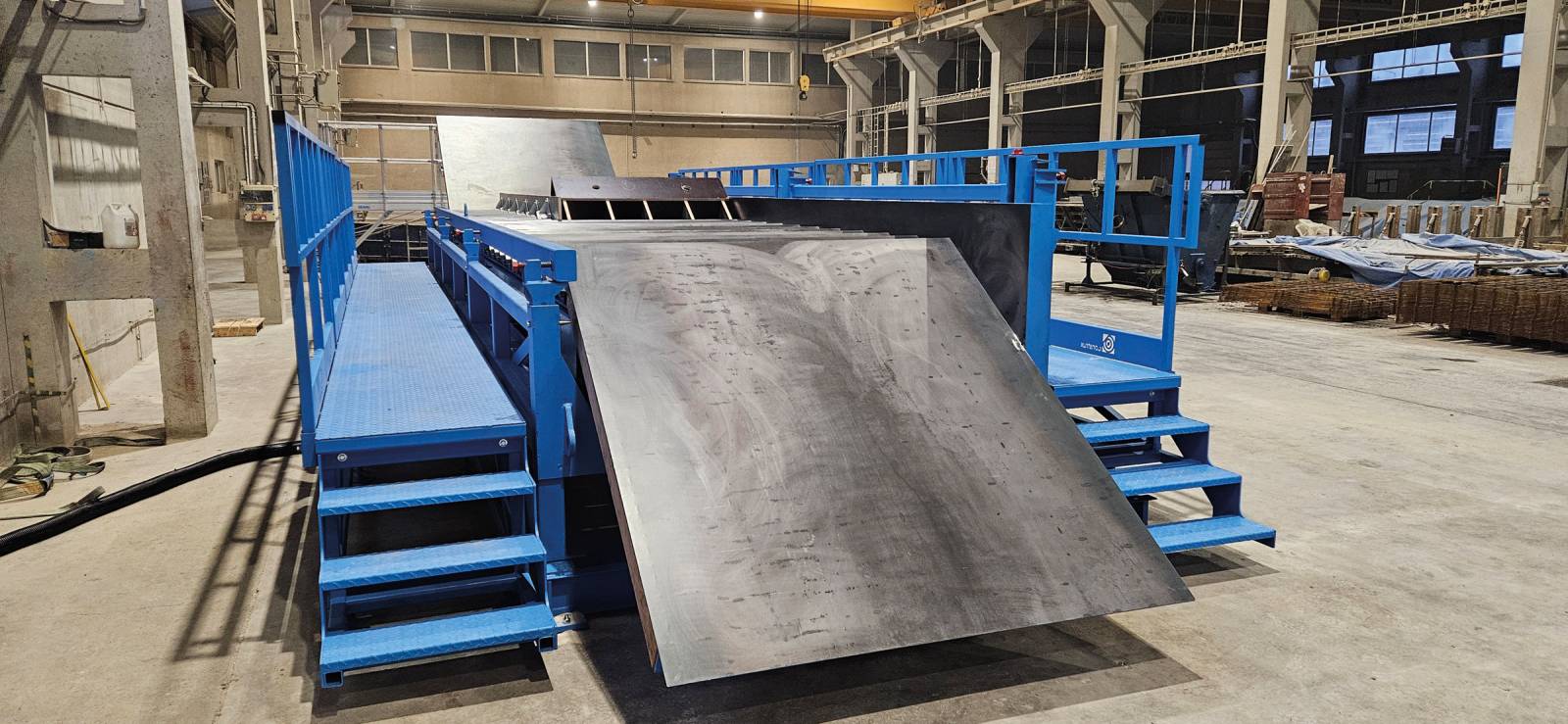

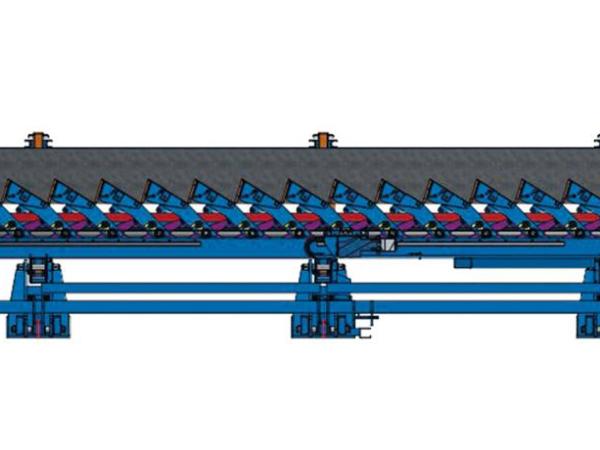

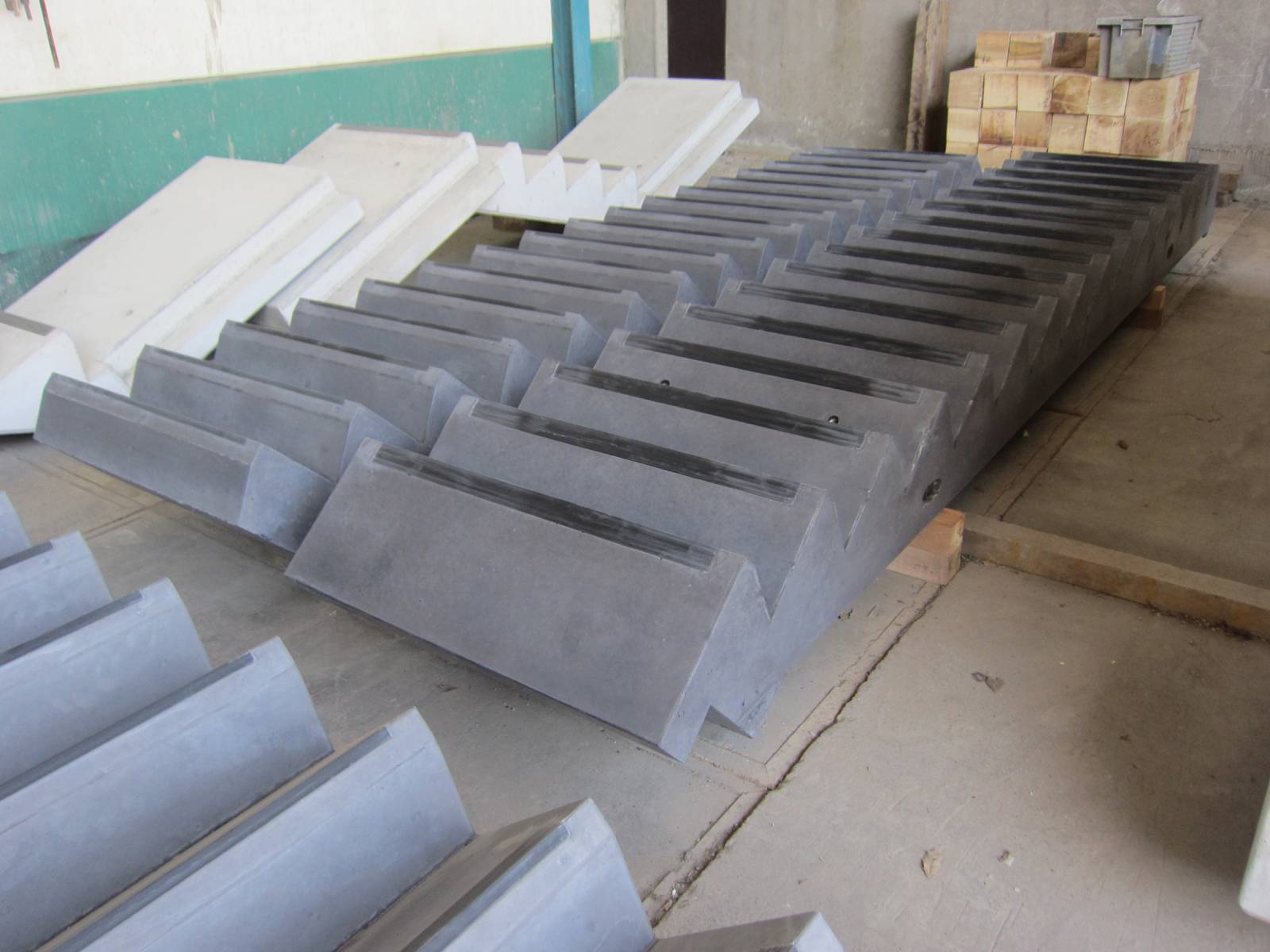

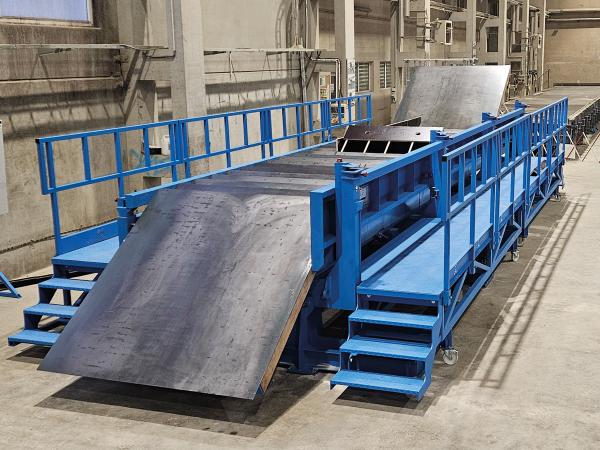

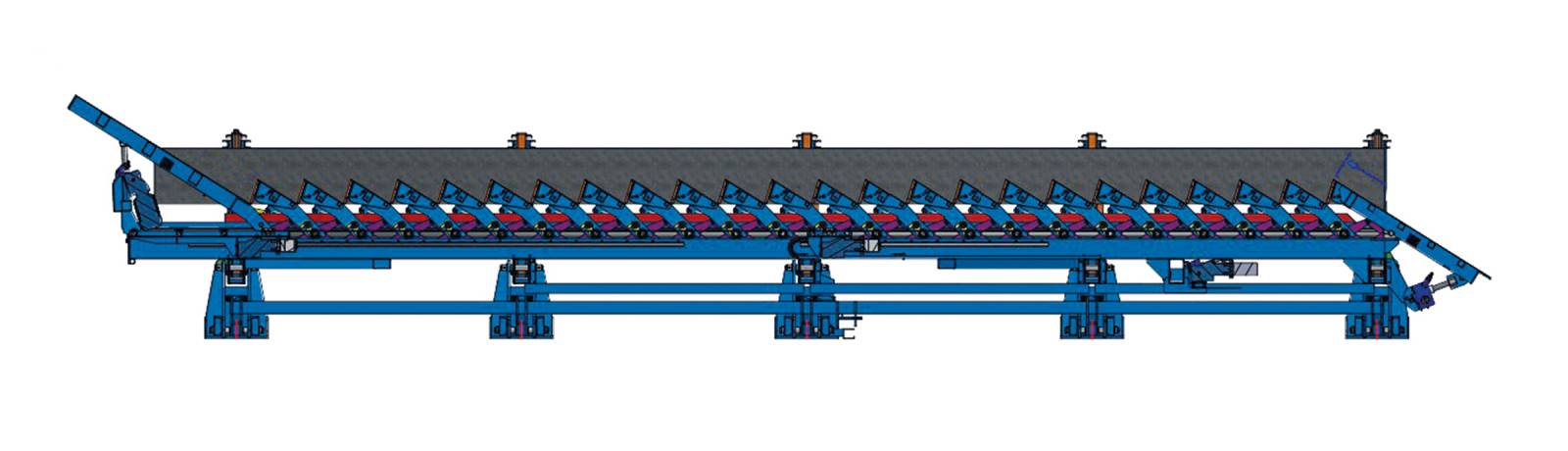

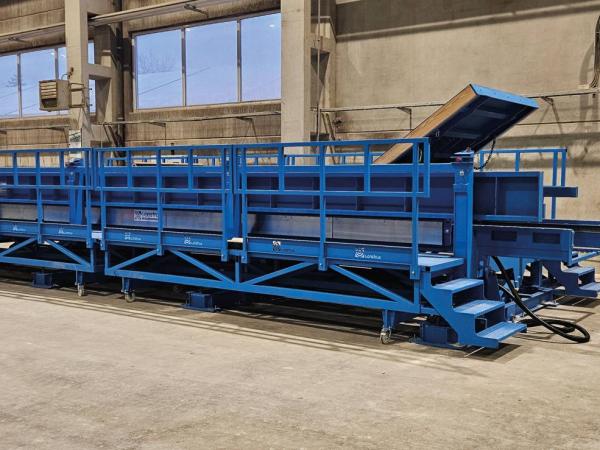

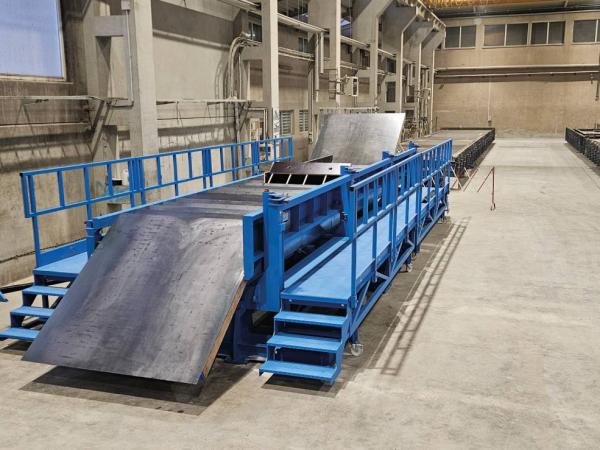

De Flexcaster is een innovatieve trapmal met bordessen aan de boven- en onderzijde, ontworpen voor het produceren van trappen in omgekeerde positie (met de treden naar beneden gericht)

Gemotoriseerde, synchrone afstelling van aantreden en optreden

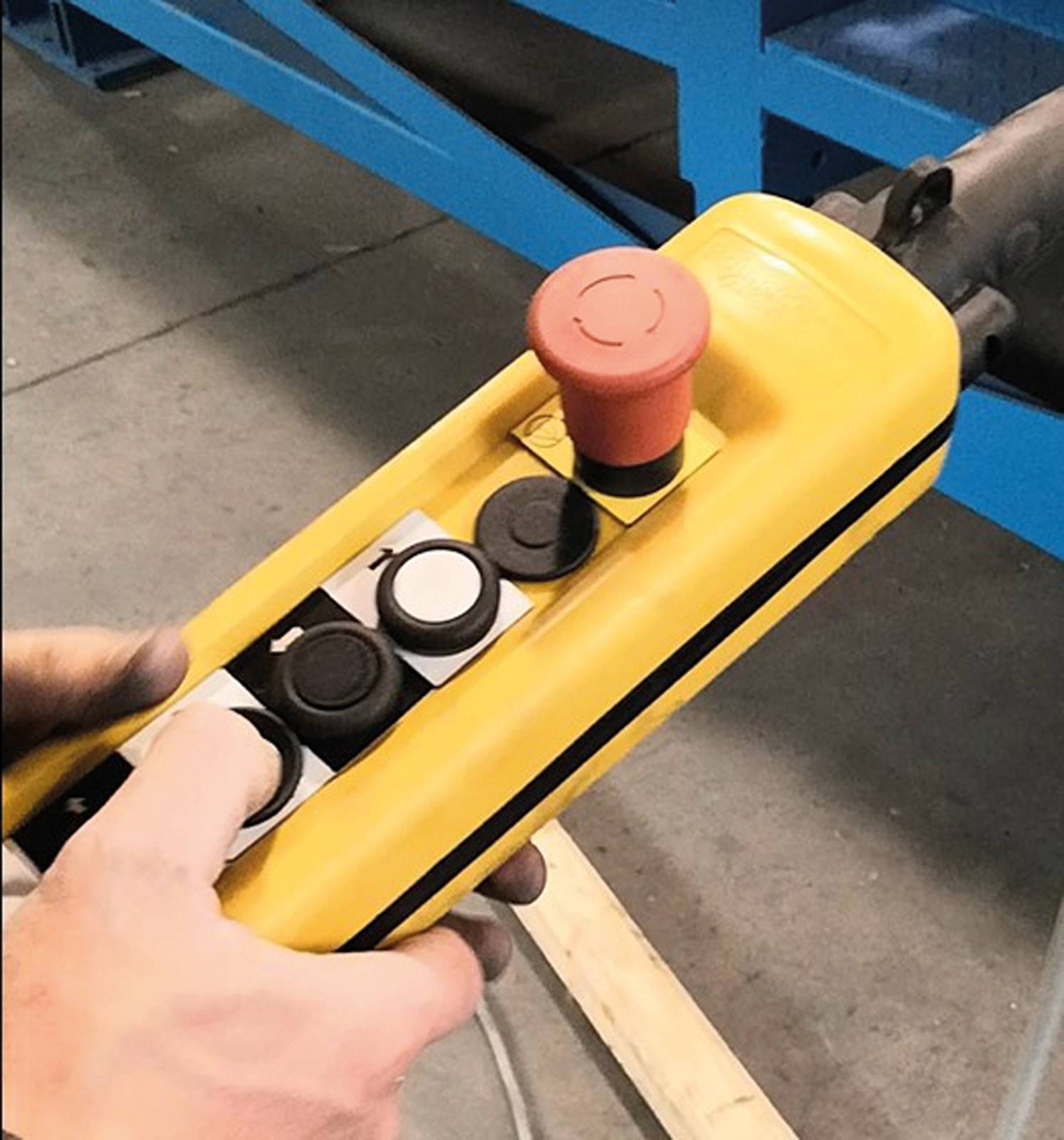

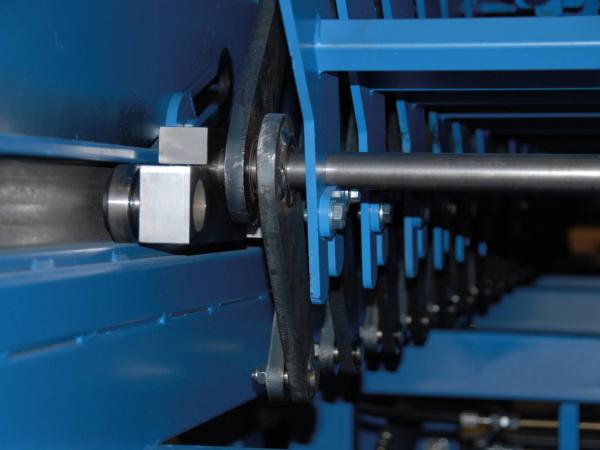

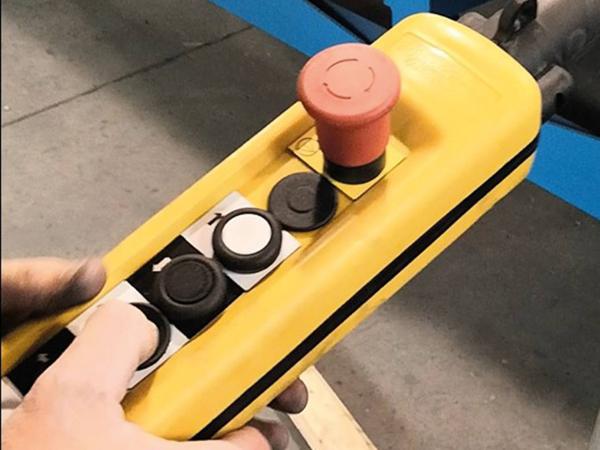

Een elektrisch bedieningspaneel met afstandsbediening stuurt een elektrische lineaire actuator aan, waarmee de afstand tussen de individuele treden wordt aangepast. Hierdoor wordt de aantrede van alle treden synchroon afgesteld. Een tweede elektrische actuator regelt alle optreden van de hele trap in één beweging.

Standaardspecificaties:

• Aantrede: verstelbaar tussen 200mm en 320mm
• Optrede: verstelbaar tussen 150mm en 200mm
• Breedte trapmal: standaardbreedte 1,5m, andere breedtes mogelijk tot 4m
• Aantal treden: keuzevrijheid, meestal tussen 10 en 26 stuks
• Bij langere mallen (20+ treden) is er de mogelijkheid om 2 korte trappen tegelijk te gieten

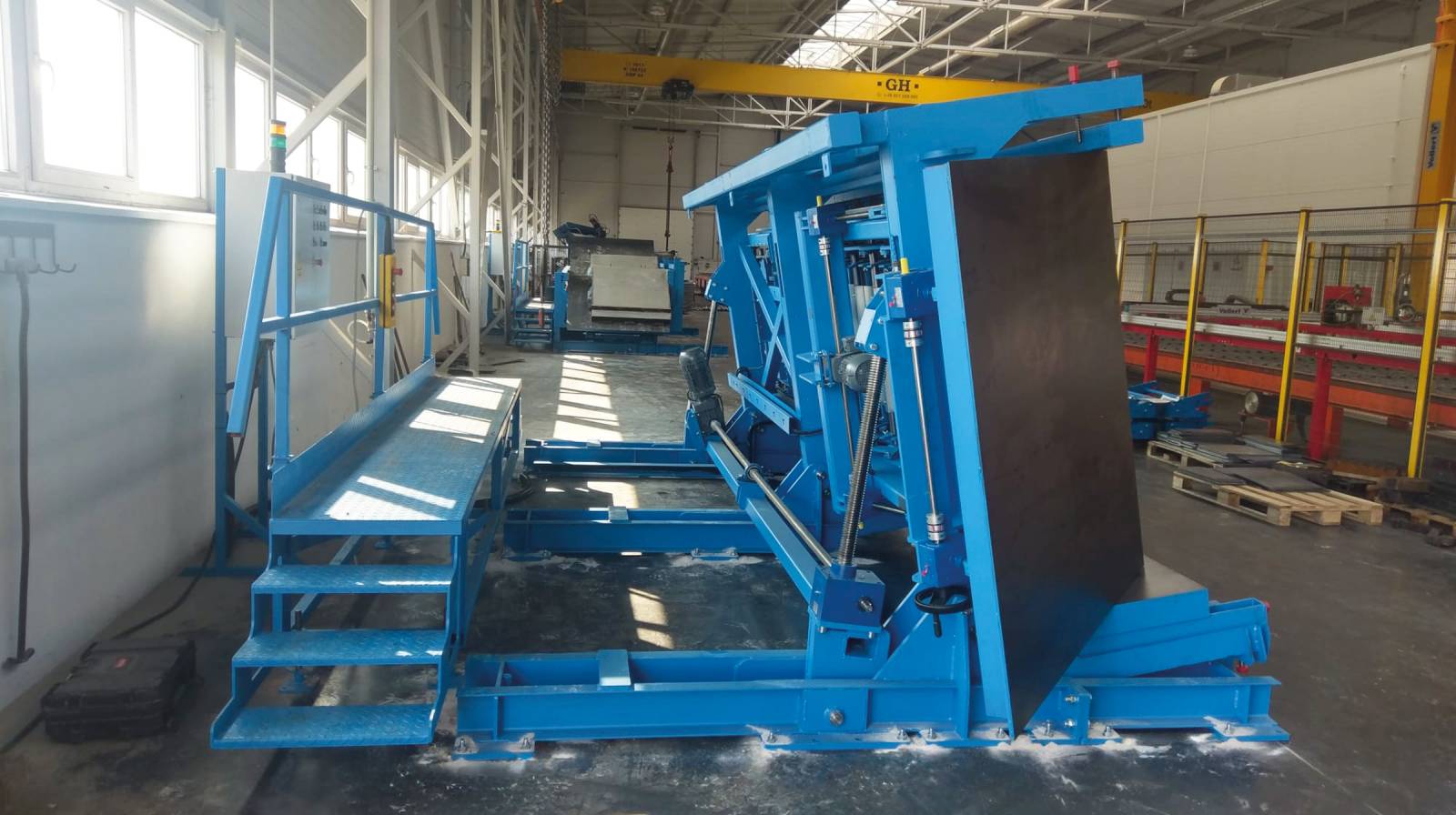

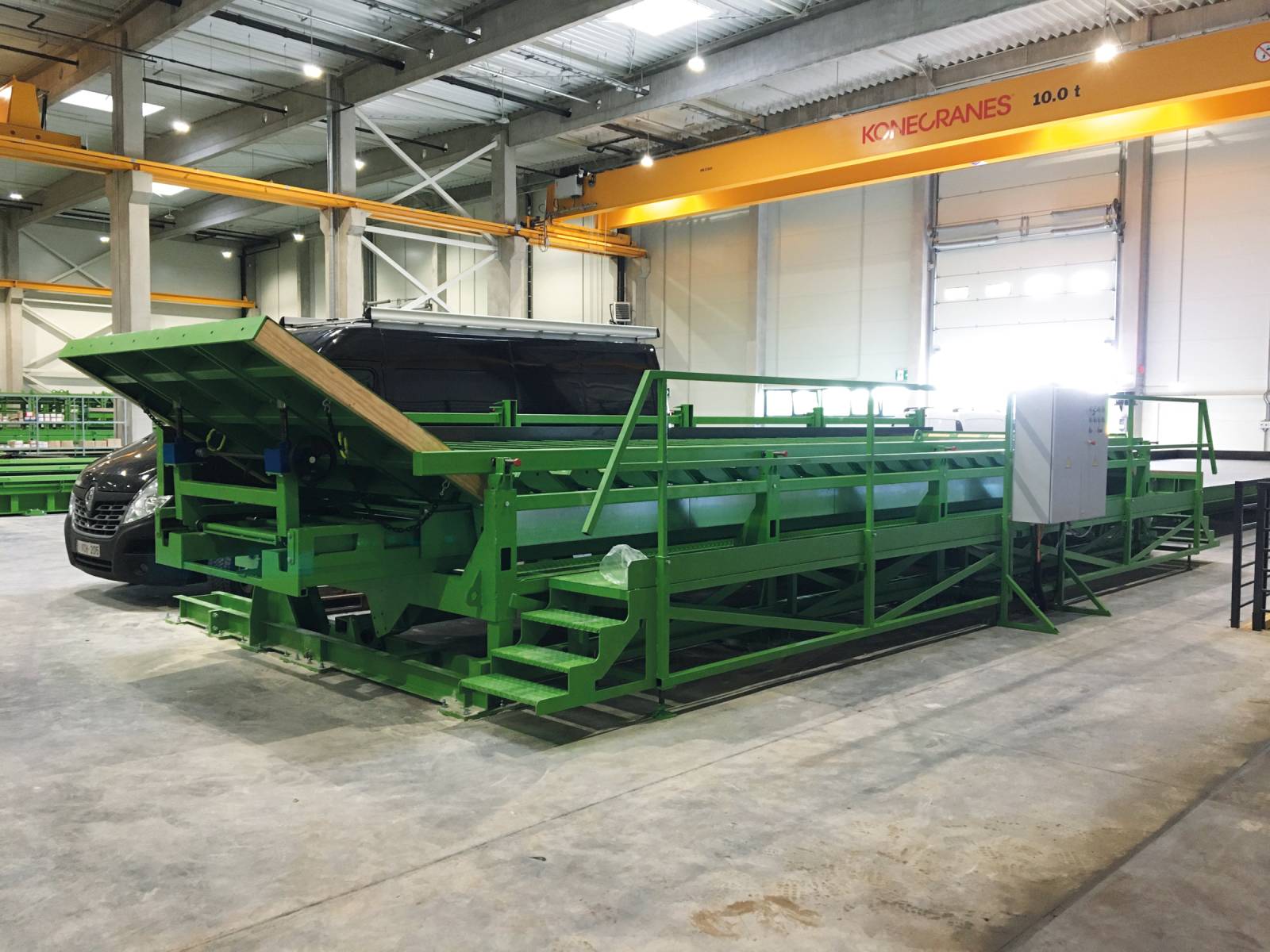

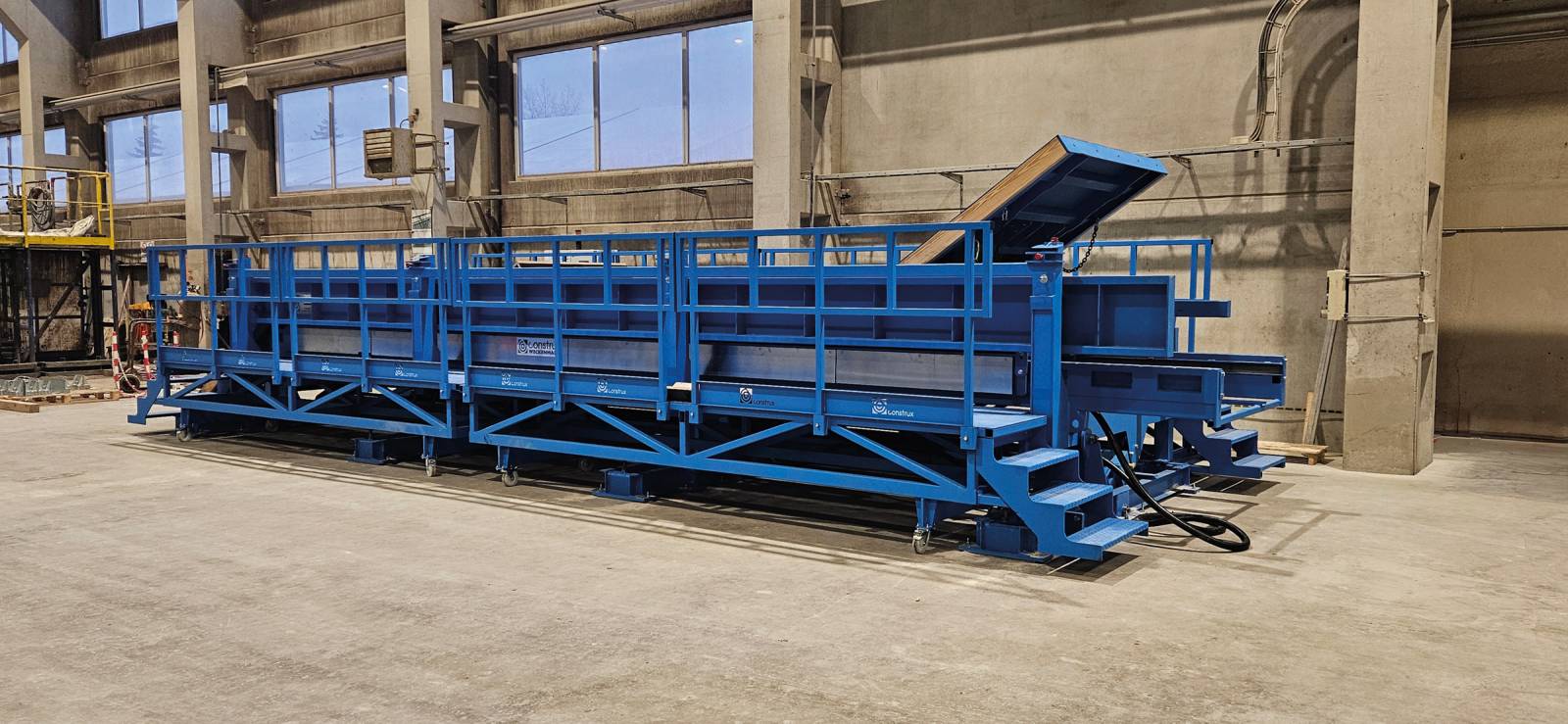

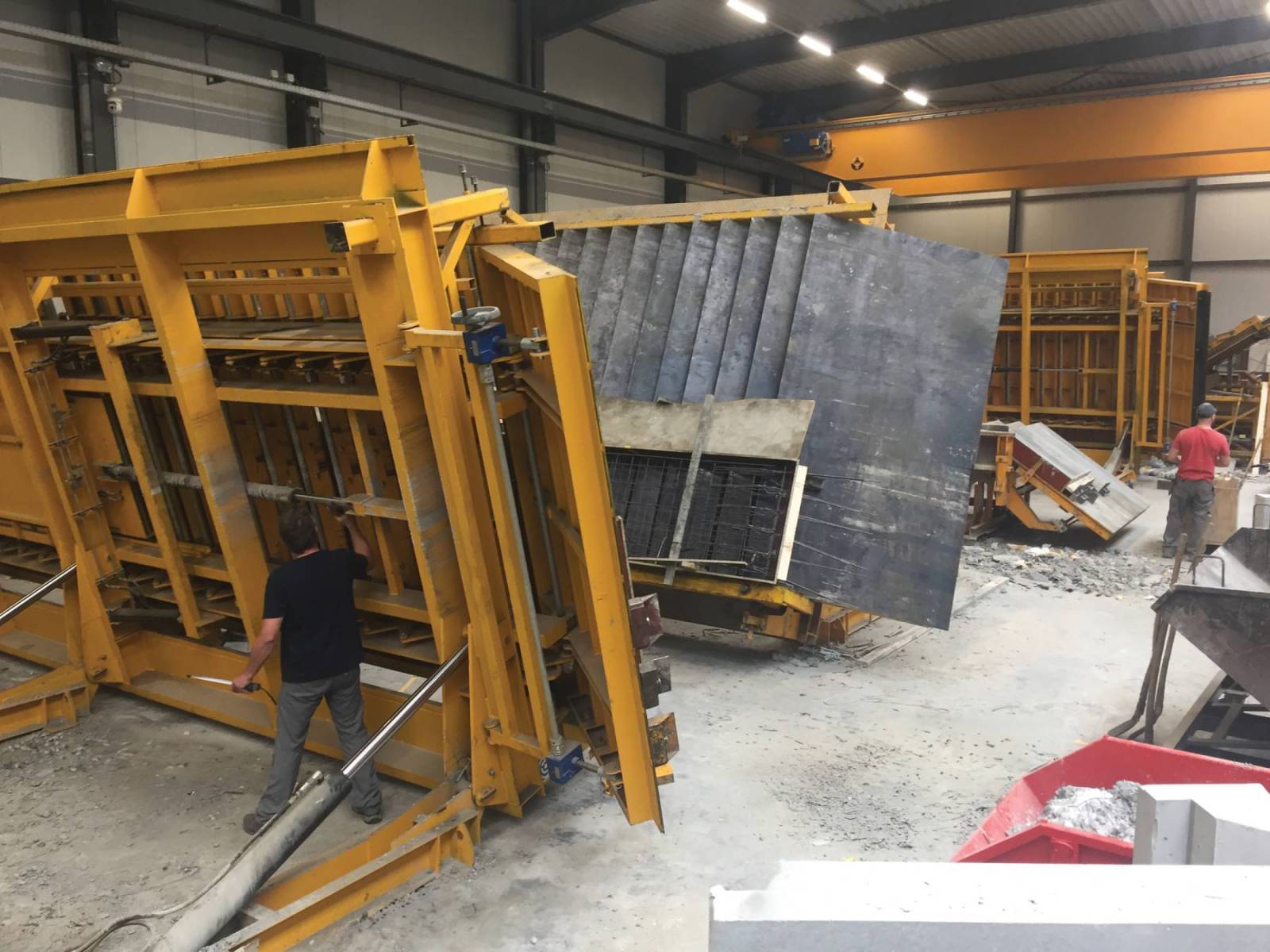

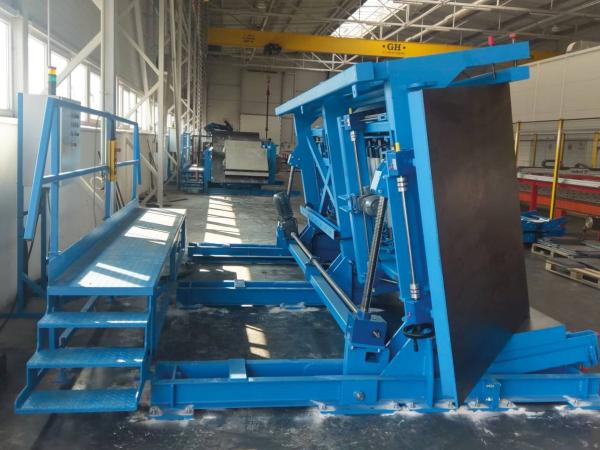

• Optioneel elektrisch kantelsysteem, om het plaatsen van de wapening, het verwijderen van de betonnen trap en het reinigen van de mal te vergemakkelijken

Eén zijde van de mal is voorzien van een in hoogte verstelbaar zijpaneel, aanpasbaar aan de vereiste trededikte die kan variëren tussen 120mm en 250mm.

Voor niet-kantelbare brede trapmallen kan een extra verstelbaar zijpaneel aan de andere zijde worden toegevoegd.

De mal bevat twee sets bordespanelen (boven en onder).

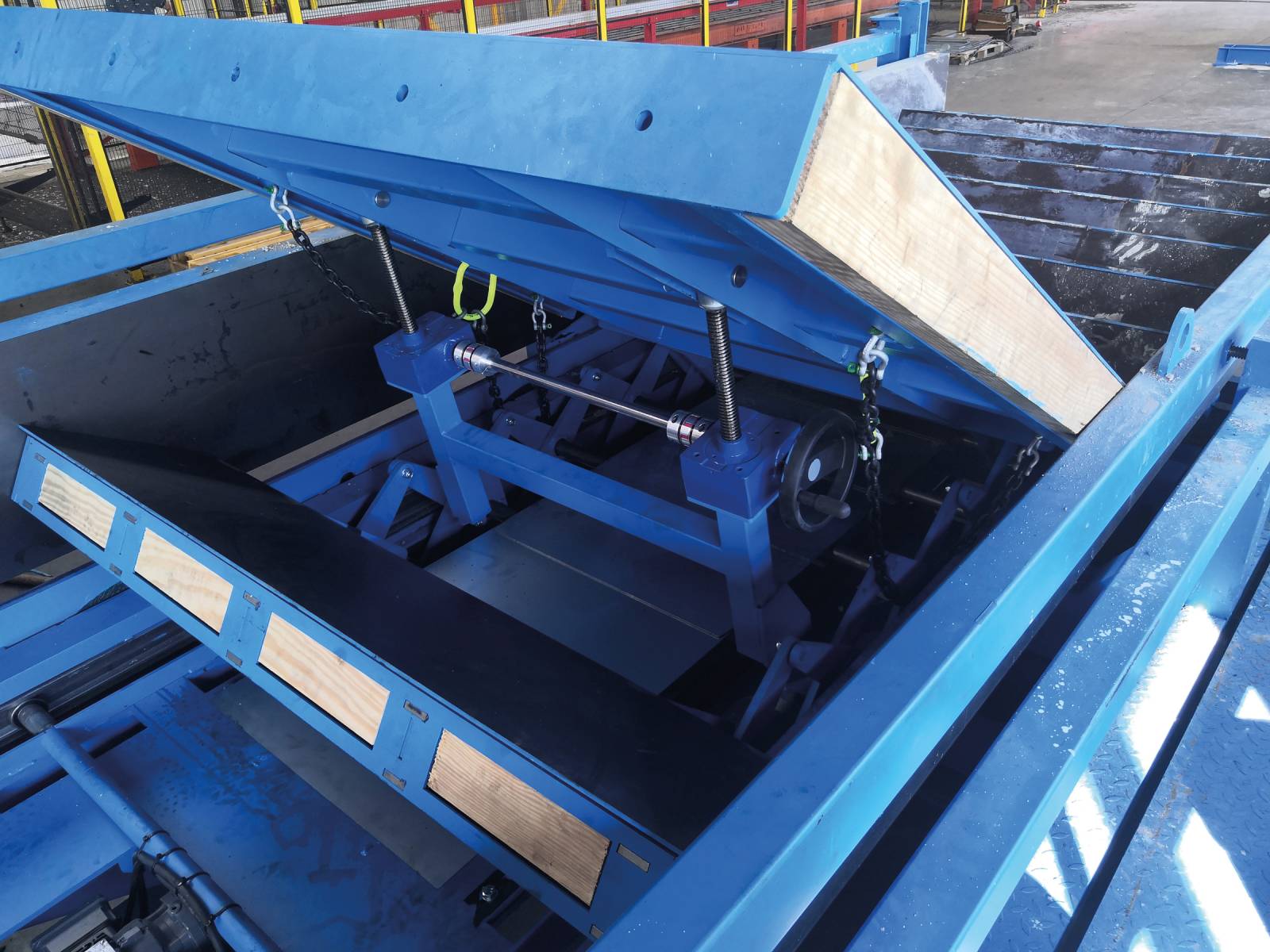

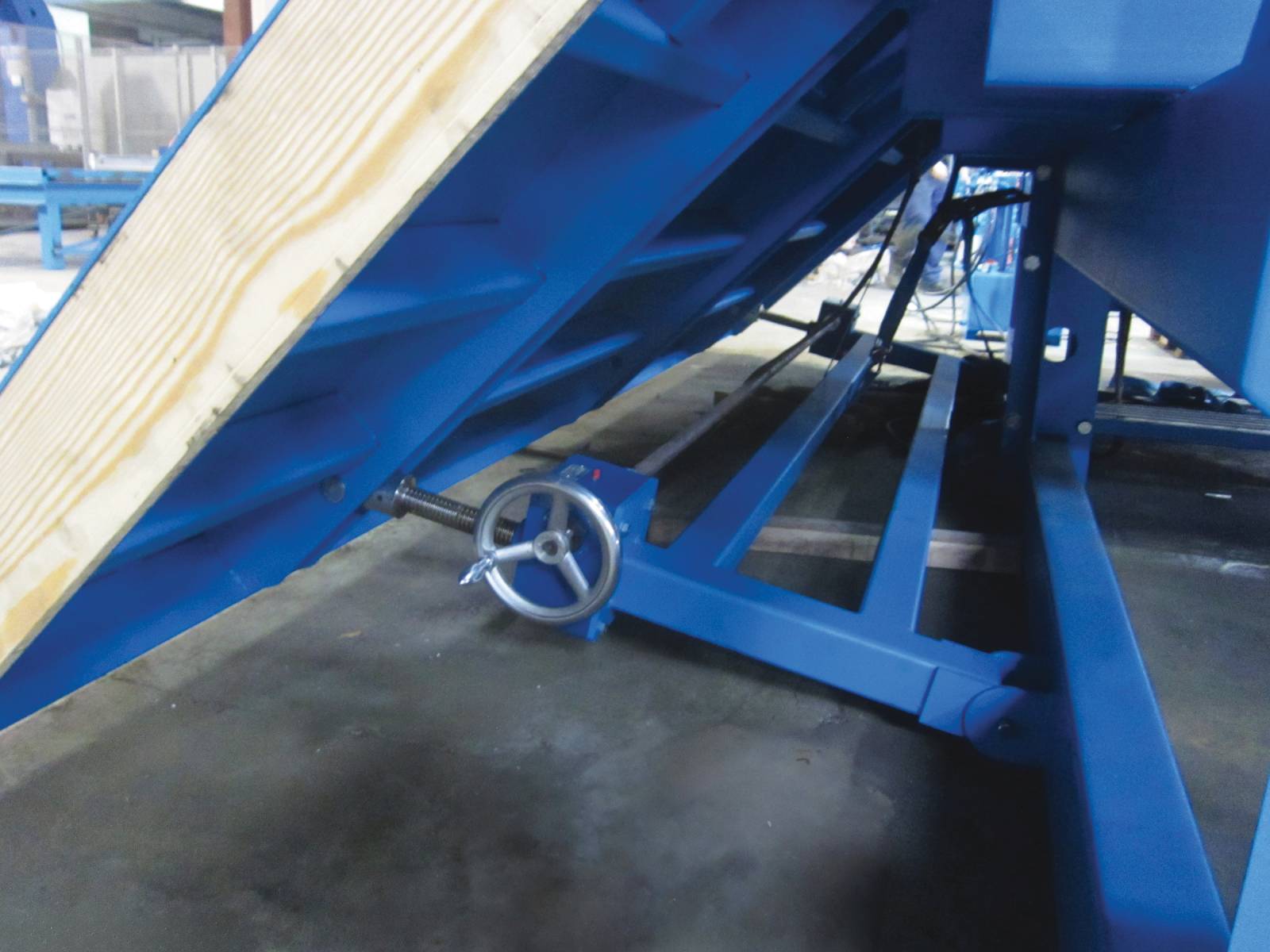

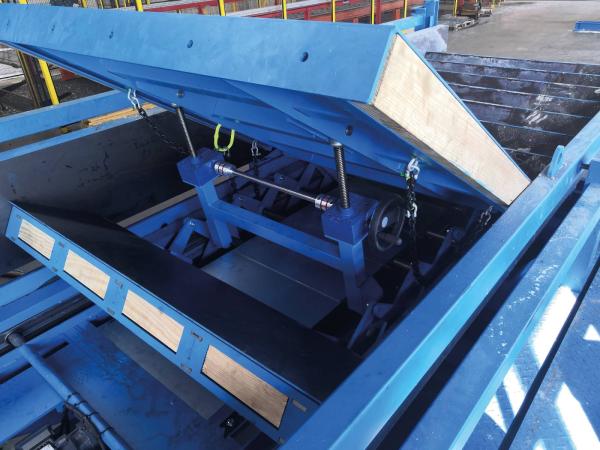

Het onderste bordespaneel is een verlengde eerste trede en kan manueel nauwkeurig worden ingesteld via twee gesynchroniseerde spindels.

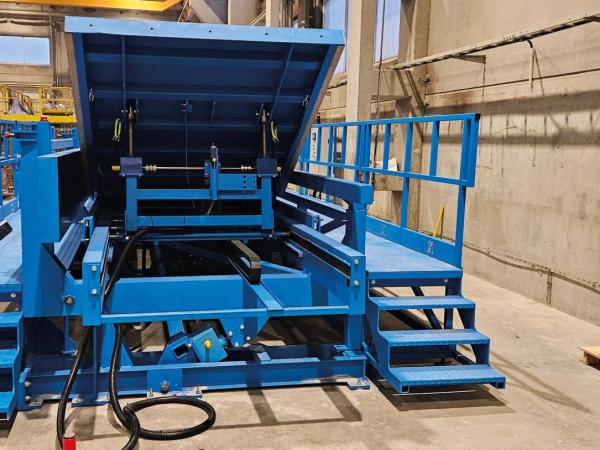

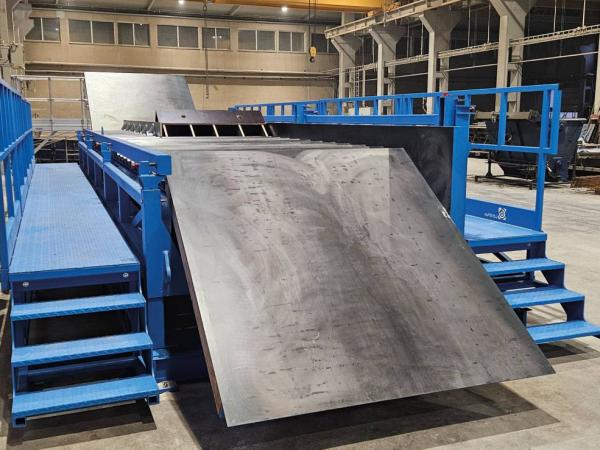

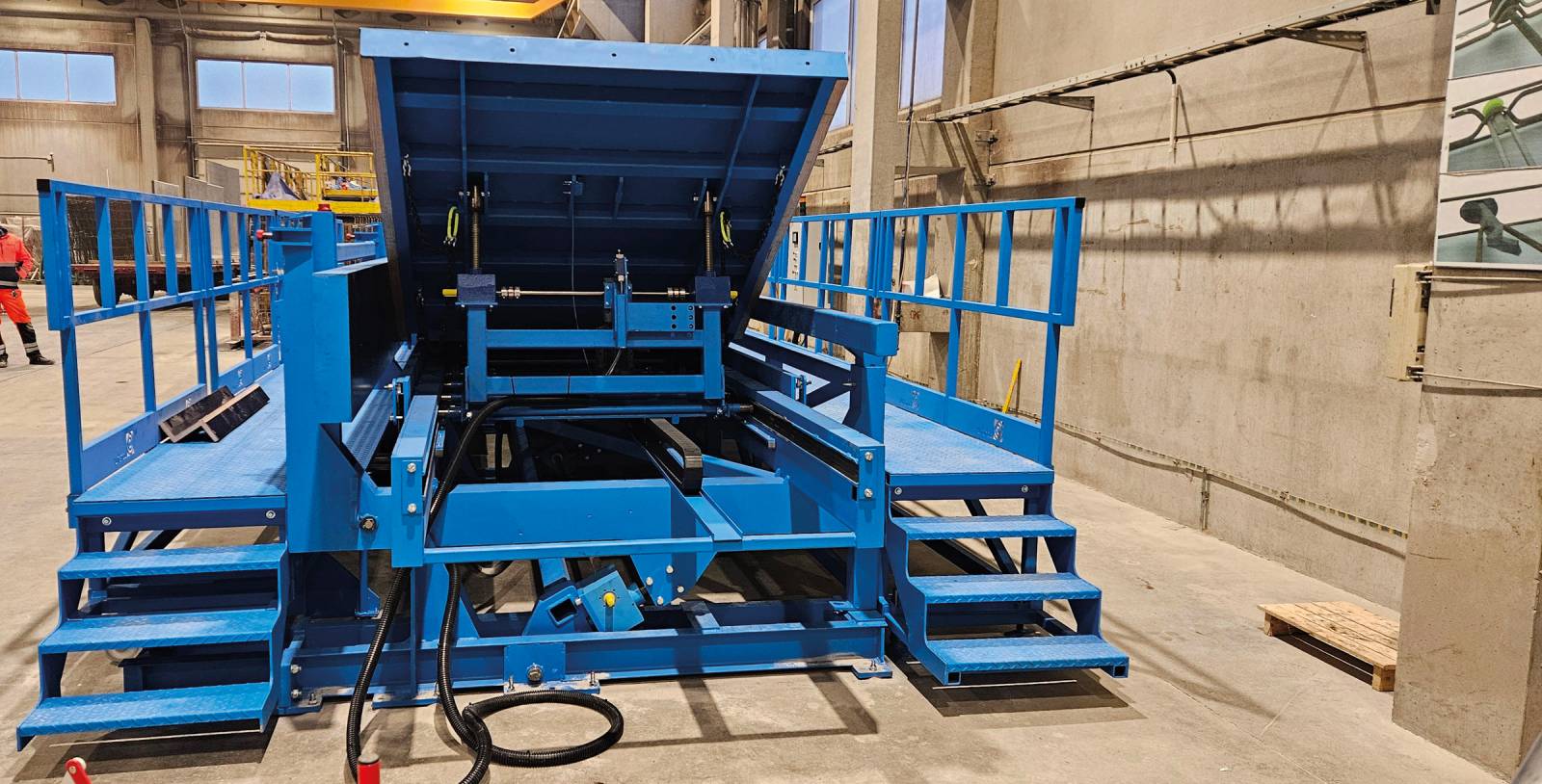

Het bovenste bordespaneel bevindt zich op een verplaatsbaar frame, dat na het verwijderen van enkele treden op elke gewenste positie kan worden geplaatst.

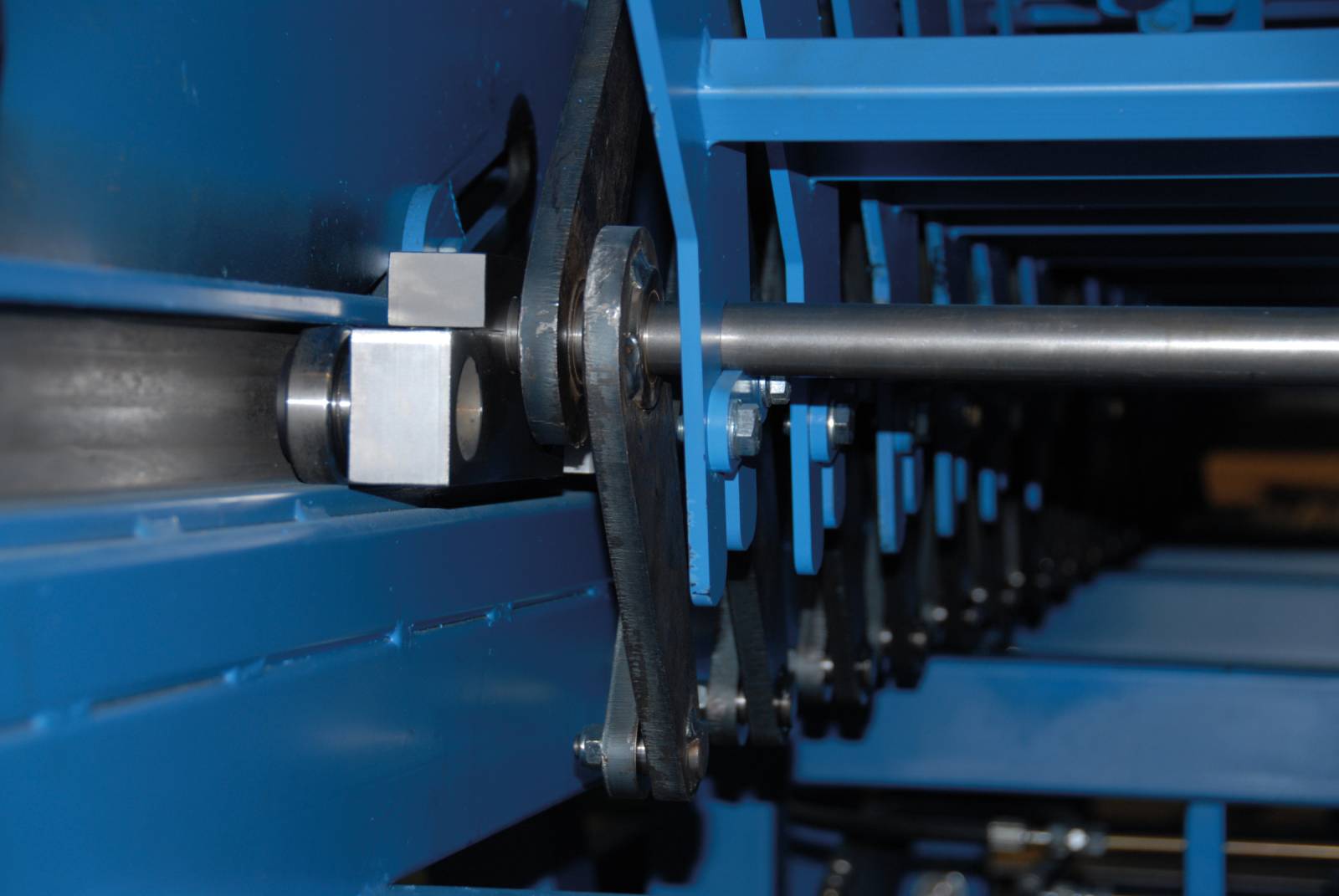

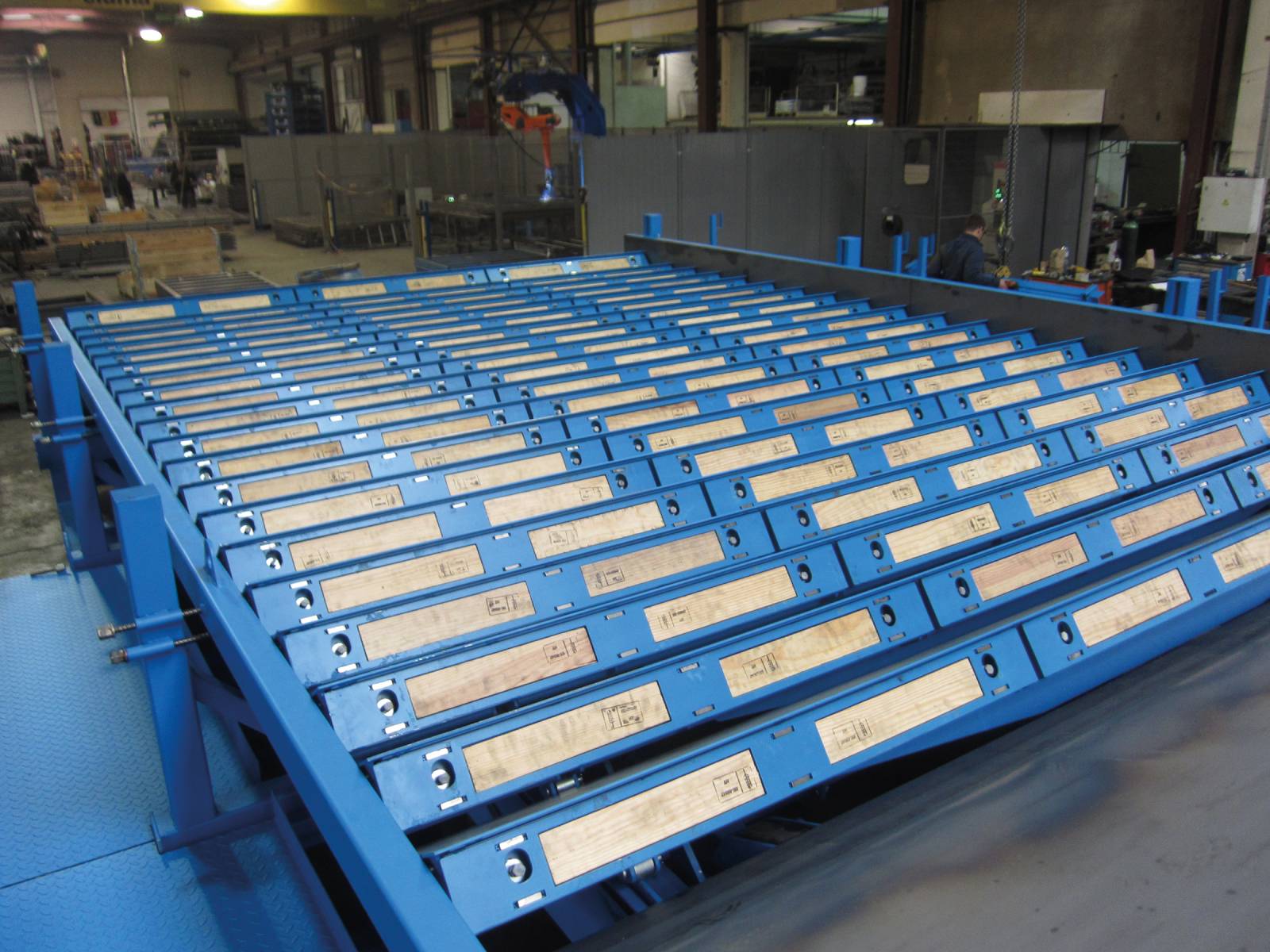

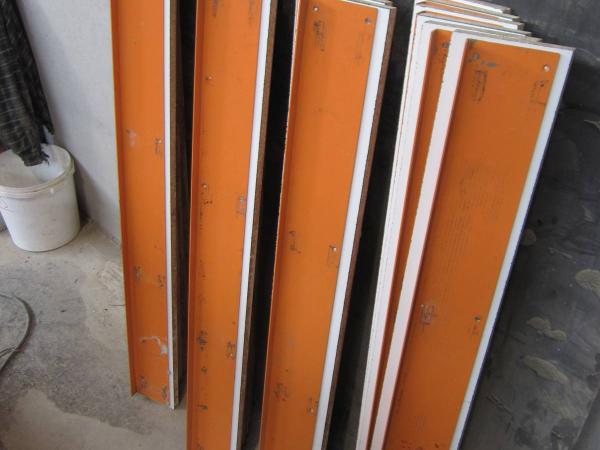

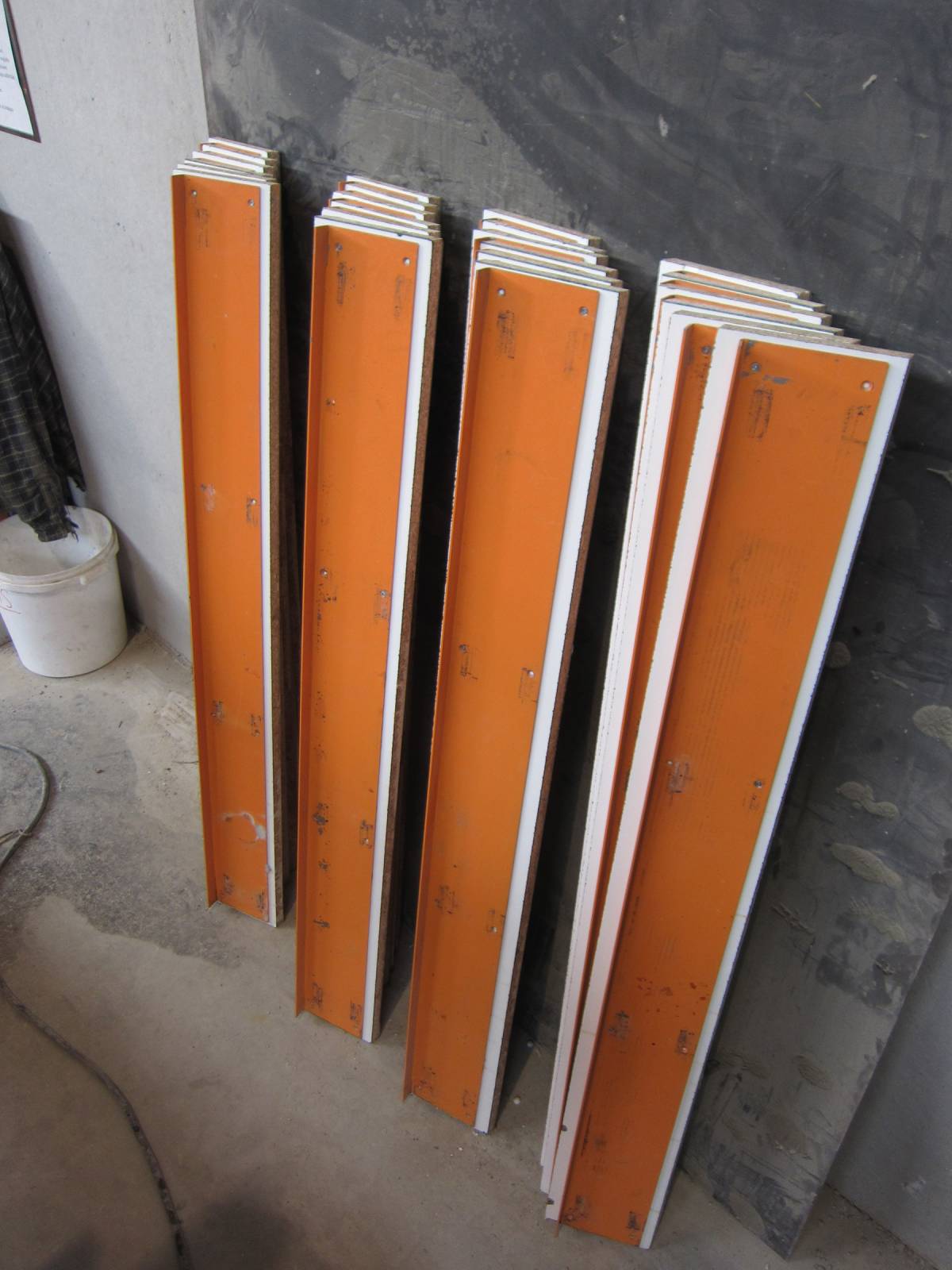

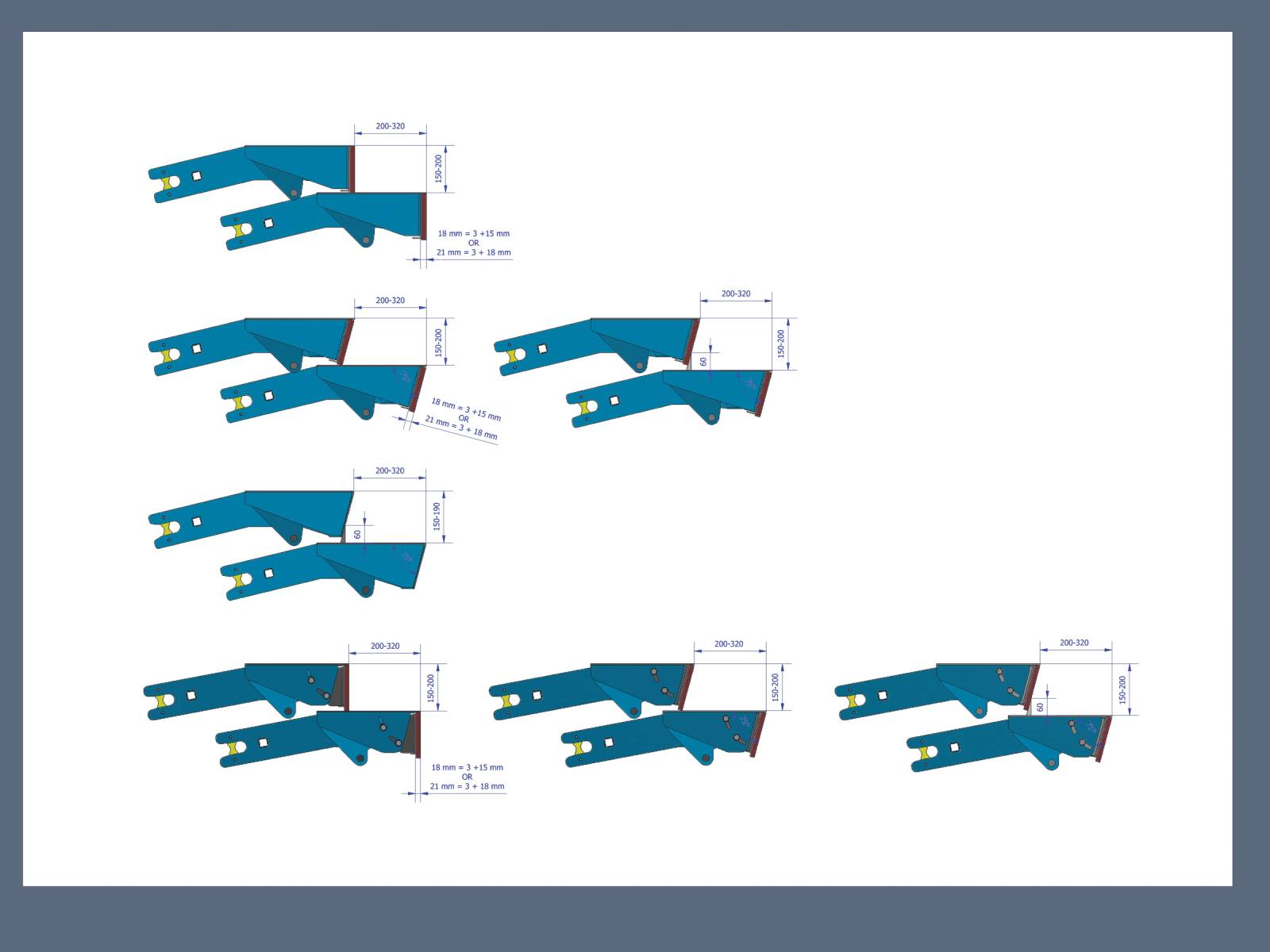

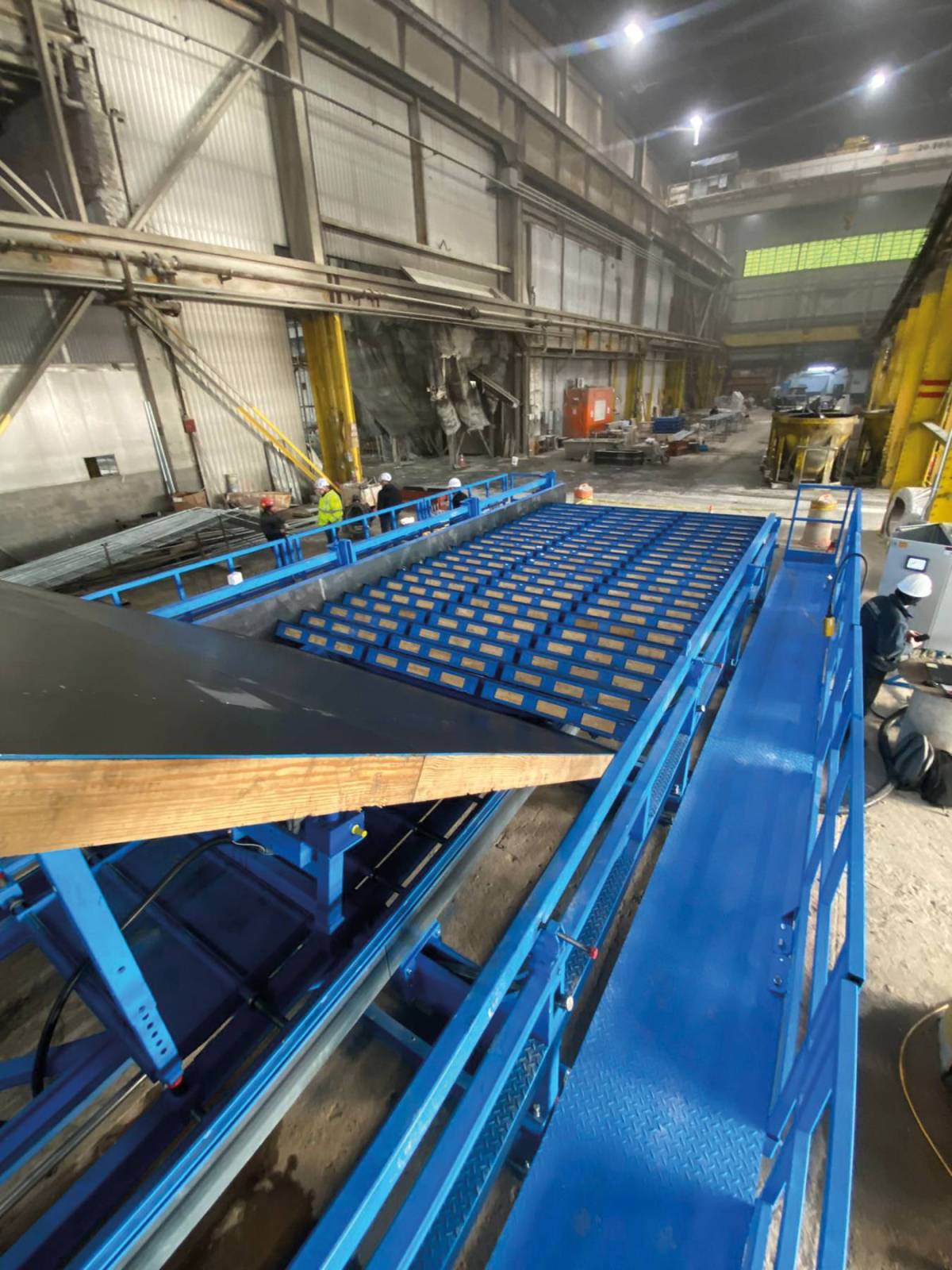

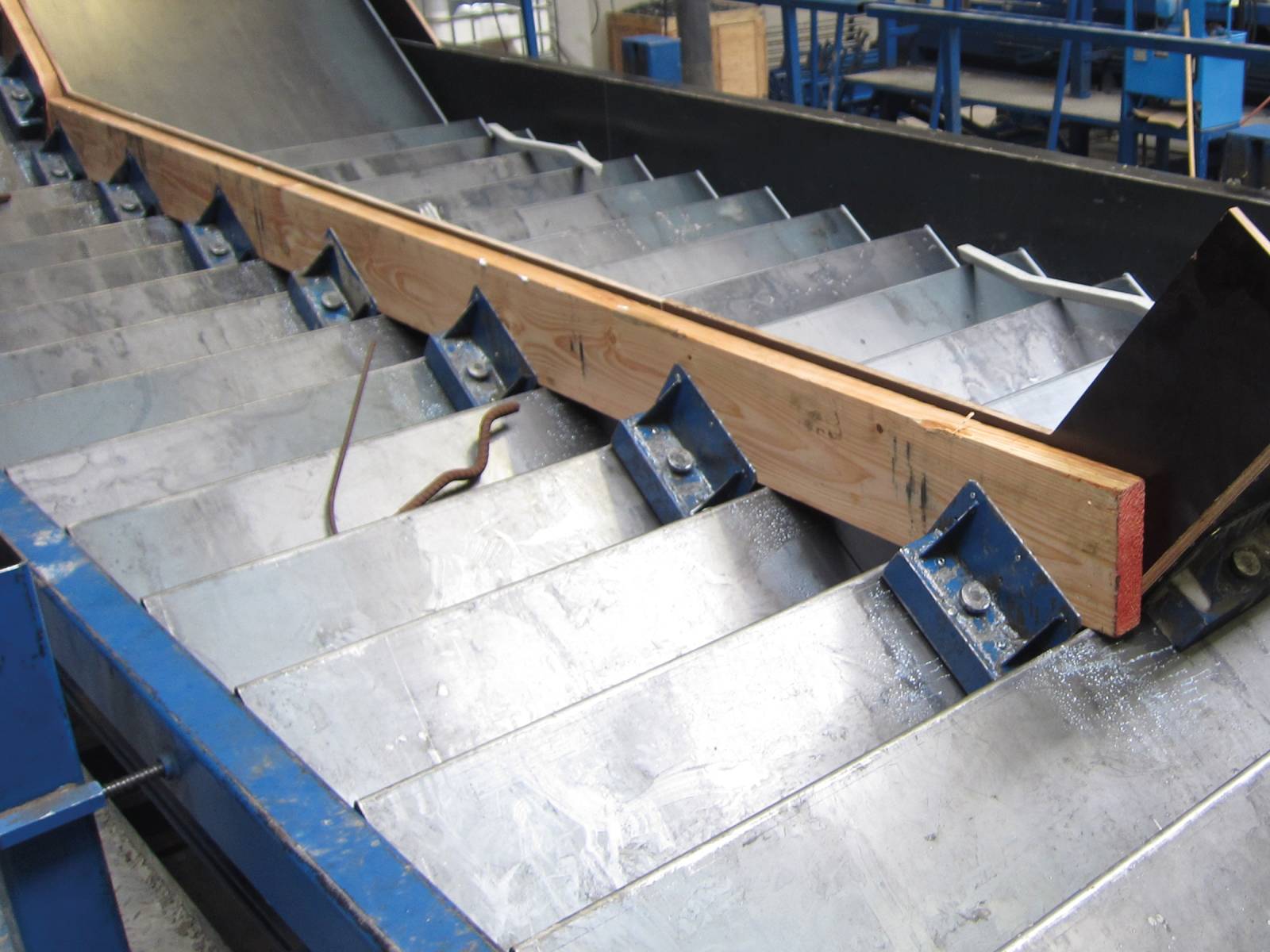

De meest voorkomende uitvoering van de treden is waarbij de optreden van de tredeelementen scharnierend zijn met een 18mm achteruit liggende steunplaat waarin houten blokken en magneten zijn verwerkt. Hierop kunnen dan houten platen (18mm) of metalen platen (3mm) met opgeschroefde houten platen (15mm) vastgemaakt worden. Bij het uitvoeren van trappen met terugvallende treden met neus kunnen er magnetische driekantlijsten gebruikt te worden om de opening van maximaal 40mm te overlappen.

PLC-Besturing

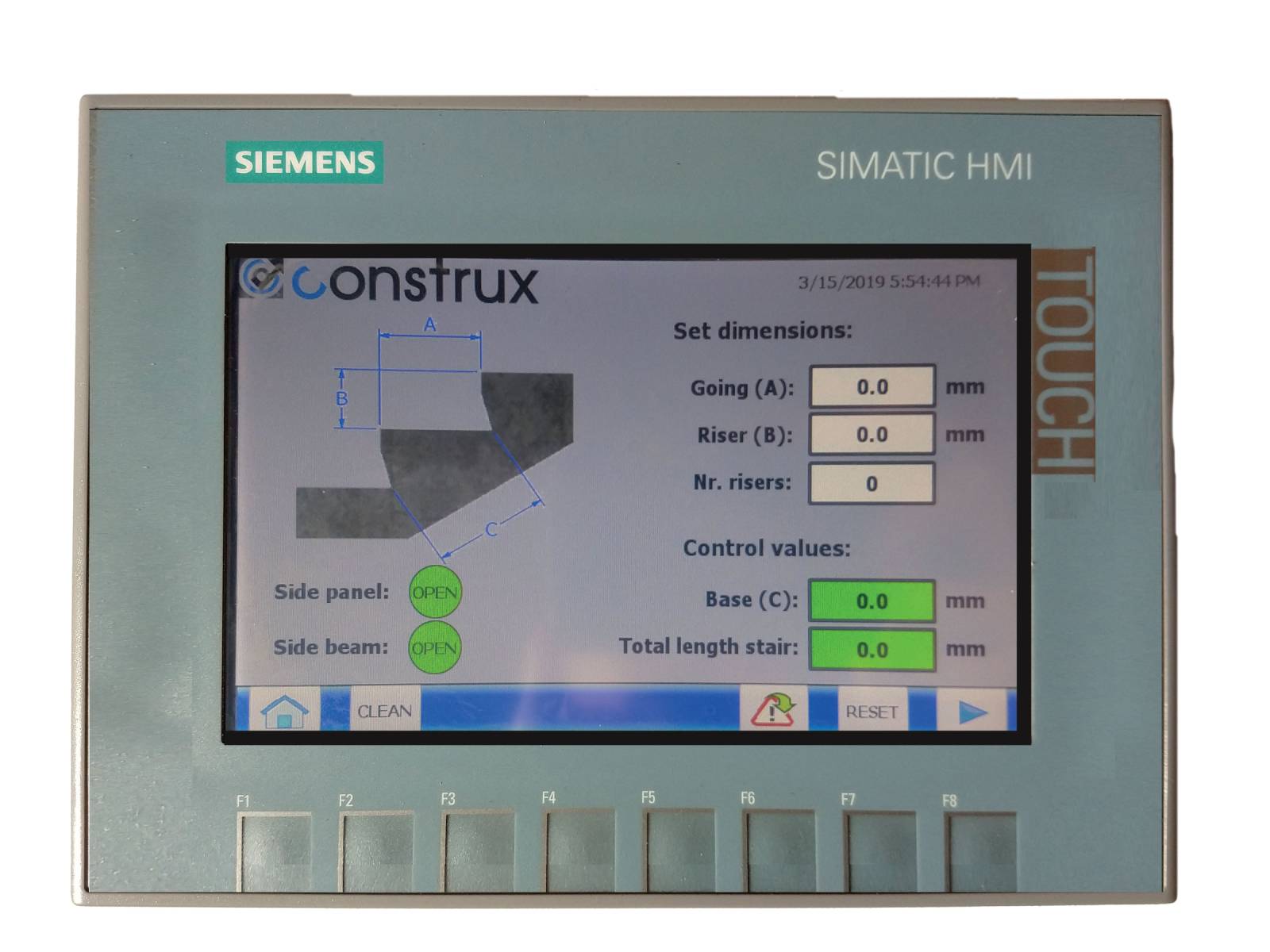

De Flexcaster kan worden uitgerust met een PLC-besturingssysteem, waardoor de gebruiker via een touchscreen de aantrede en de optrede kan invoeren.

Voordelen van PLC-besturing:

• Volledig geautomatiseerd elektrisch instellen van optreden, aantreden én bordessen, in slechts 3 minuten
• Beide bordessen worden dus ook elektrisch i.p.v. manueel ingesteld
• Hogere veiligheid, precisie en kwaliteit
• Eenvoudig onderhoud dankzij een speciale ‘cleaning button’, die de mal in een open positie zet om de reiniging te vergemakkelijken
• Automatische sensorcontrole op de zijbekisting en de aandrukbalk
• Visuele controle van de bordeshoeken via het scherm, waardoor extra meetapparatuur overbodig wordt
