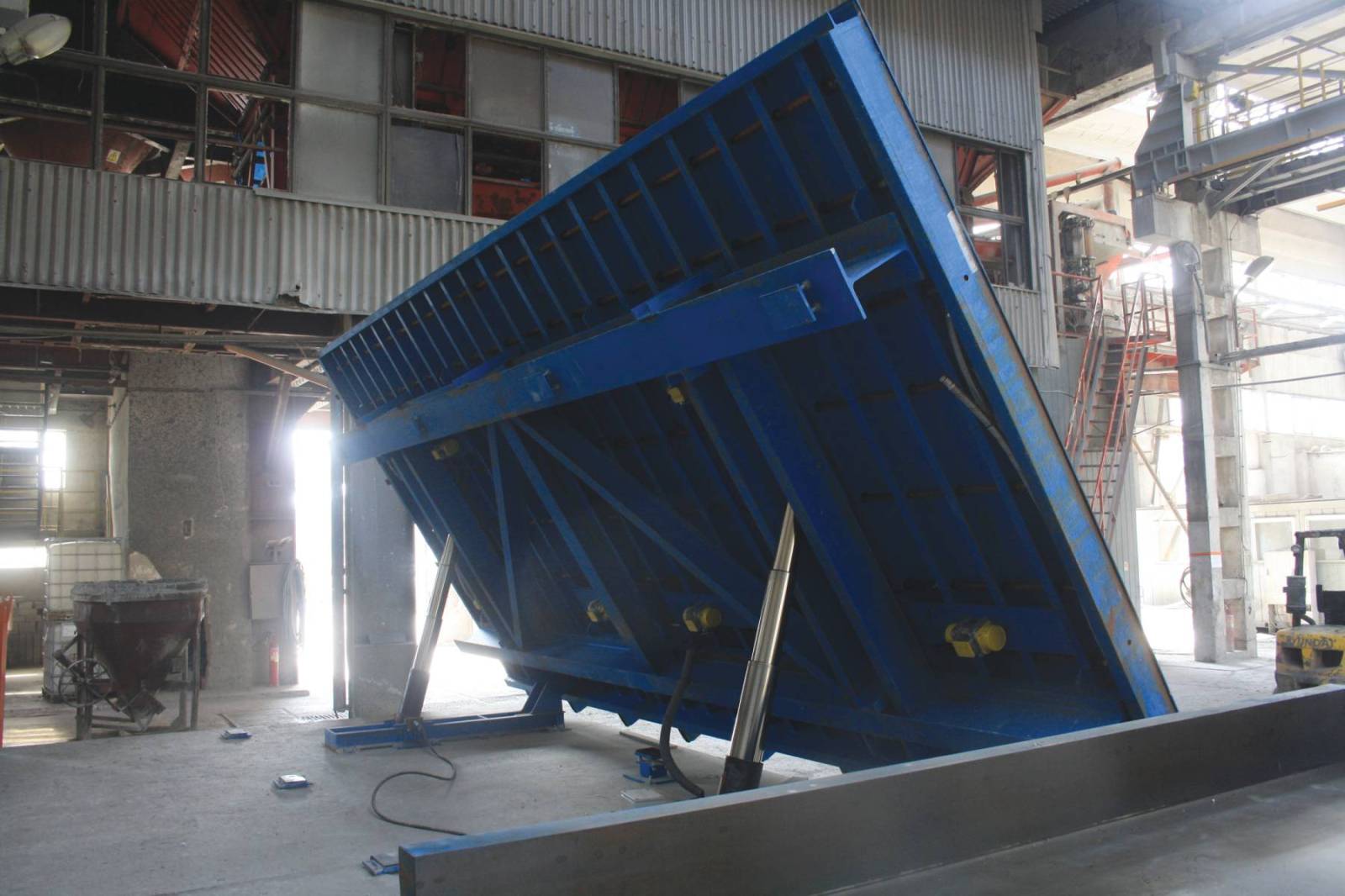

Wandenbatterij met kanteltafels
Handmatige overhead wandenbatterijen

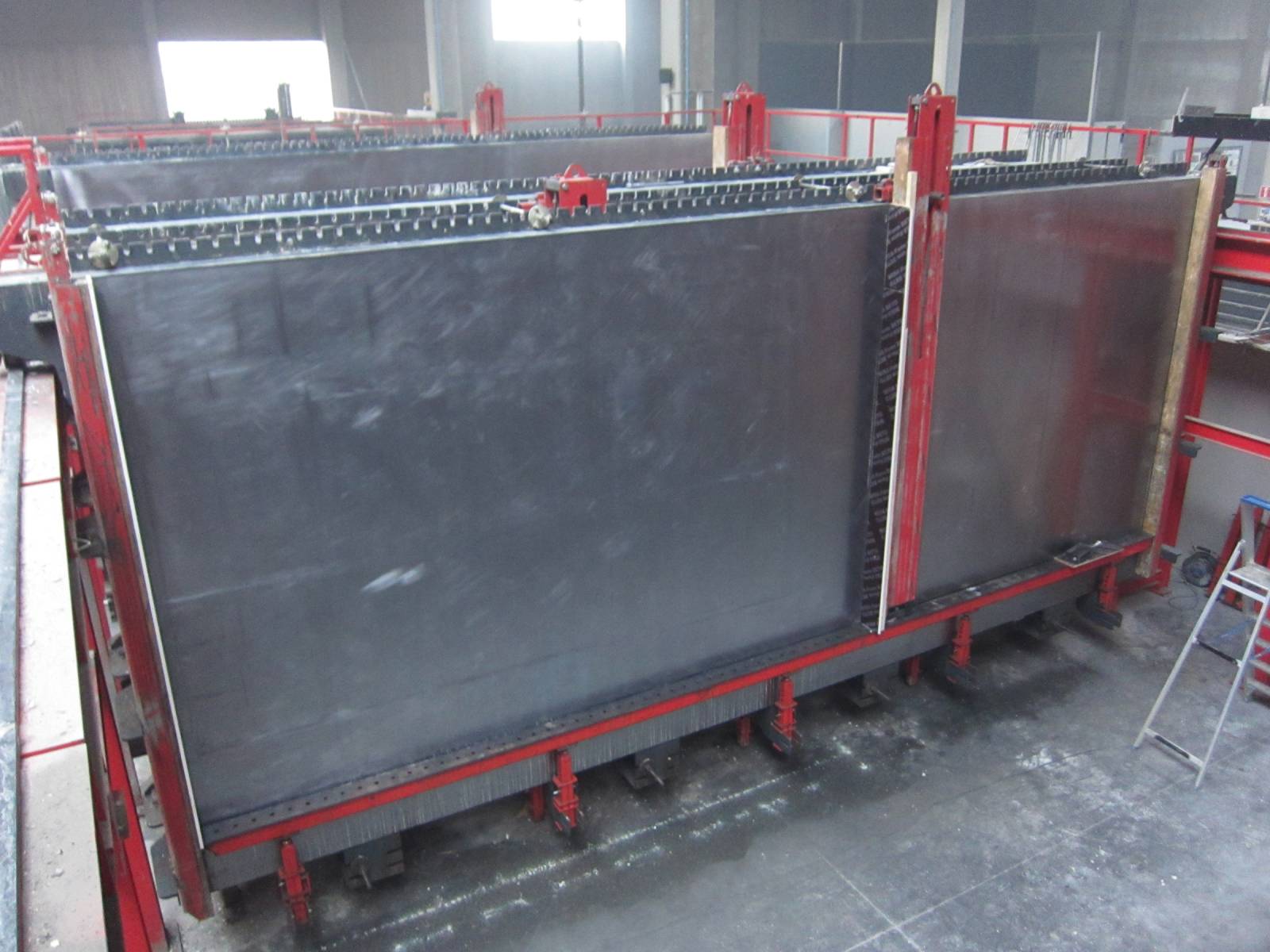

The Construx-Weckenmann wall battery moulds are extremely suitable to prefabricate wall panels which are fair-faced on both sides
Depending on the application, they are fit with a 8mm or 10mm steel sheeting in 1 piece. The steel sheets can be up to 16m x 4,5m in 1 single piece without joint. These long and wide plates are manufactured specially for being used as formwork surfaces. They are sandblasted and polished on an automated grinding machine in order to obtain a smooth finish.
The level of smoothness depends on the customers’ requirements. The customer is free to choose length, height and number of panels.

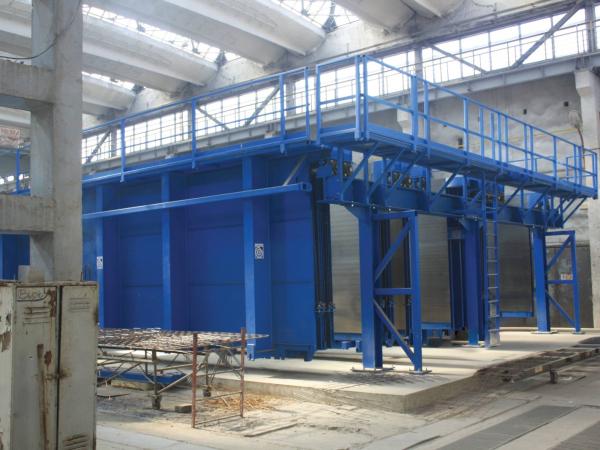

The panels of the overhead wall battery mould run on an overhead track, as being suspended from that steel structure. The overhead wall battery mould guarantees optimum user-friendliness due to the open and free working space in between the suspended panels, thus avoiding trip hazards.
There are no ties through the concrete elements:
- At the base, the panels are individually secured by means of tie-bars
- At the top, the panels are held into position by tie bars, they can be tied in an alternating way
- Hydraulic alternatives are optional
Er zijn 3 technieken om de panelen te laten verrijden:
- Manueel, via ketting en tandwielen
- Hydraulisch, met cilinders aan de buitenzijden en een meeneemsysteem
- Elektrisch, met elektromotoren geïntegreerd in elk paneel
De verrijdbare panelen worden opgesteld tegenover een vast paneel.
Er kan geopteerd worden voor 2 types opbouw:
- Vast middenpaneel, open met loopvloer of gesloten
- Vast eindpaneel
Telkens in combinatie met 1 of 2 verrijdbare eindpanelen en een aantal verrijdbare tussenpanelen.
Een vast middenpaneel heeft 2 belangrijke voordelen:
- Vanaf het middenpaneel (met werkvloer) kan je zowel links als rechts op een eenvoudige wijze de gestorte elementen afwerken
- De wandenbatterij is als het ware opgedeeld in 2 delen waarin onafhankelijk van mekaar gewerkt kan worden
Zowel het middenpaneel als de eindpanelen zijn steeds voorzien van een stalen werkvloer met rugleuningen en een toegangstrap.
Construx voorziet tevens in een uitgebreid gamma aan bodems, tussenschotten, kopschotten en hoogteregelingen. De kop- en tussenschotten kunnen scharnierend opgesteld worden zodat deze achteruit en omhoog draaien bij het ontkisten en zodoende niet moeten weggenomen worden. De tussenschotten zijn d.m.v. een ingenieus systeem instelbaar per 10mm.
