Flexbox

Schalungssystem für Liftschächte, Treppenkerne & Rahmendurchlässe ohne Elementverspannung

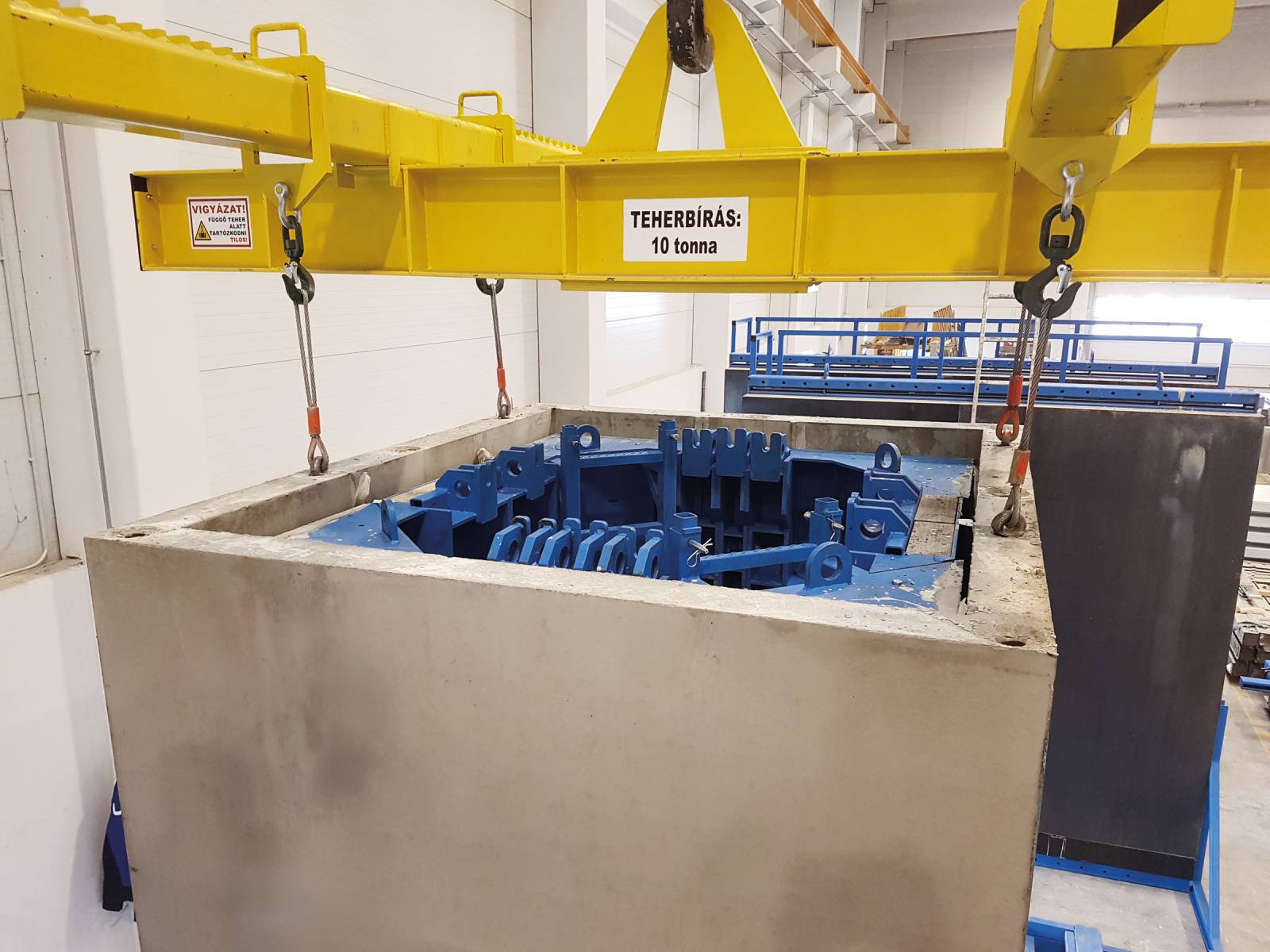

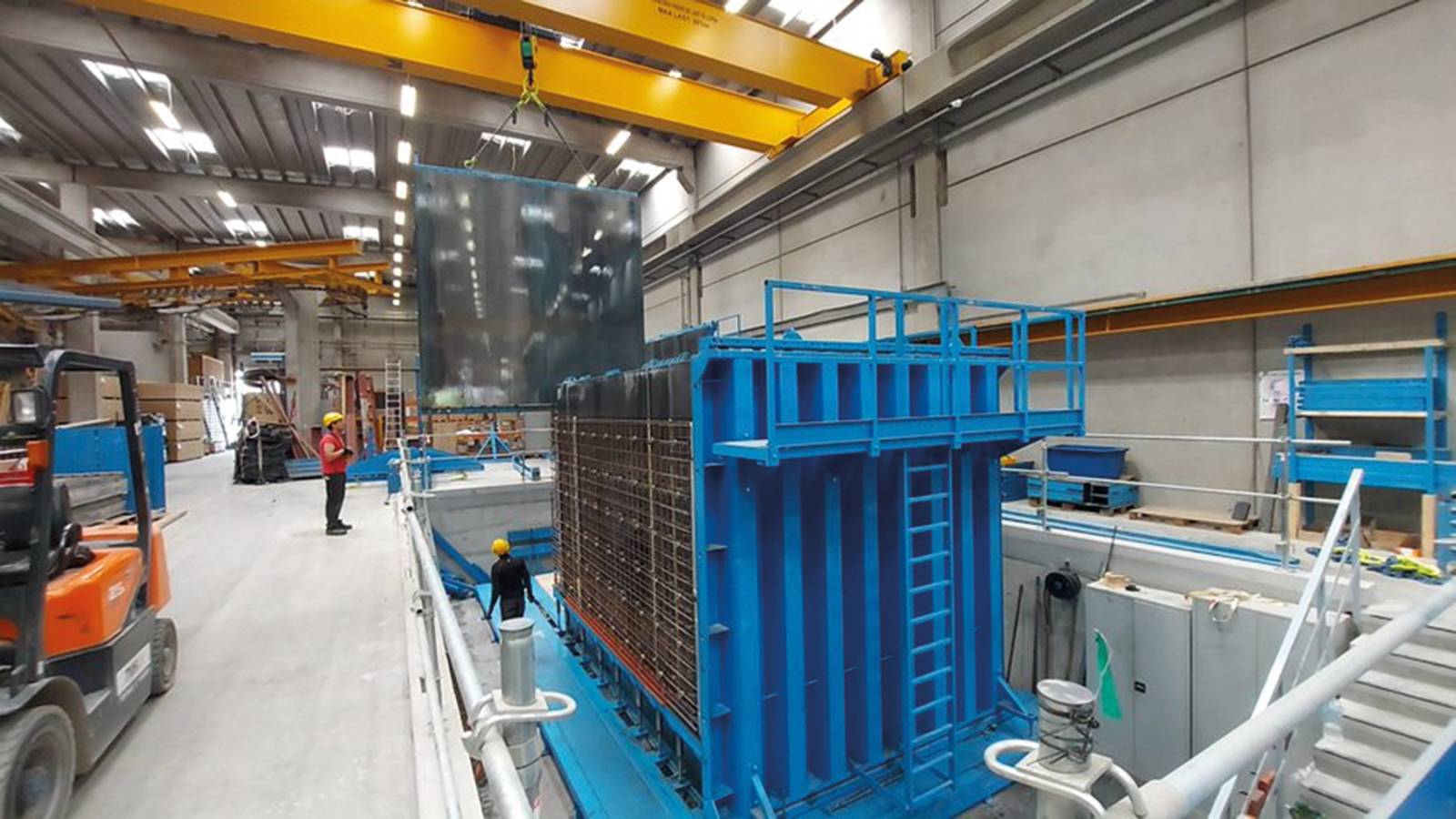

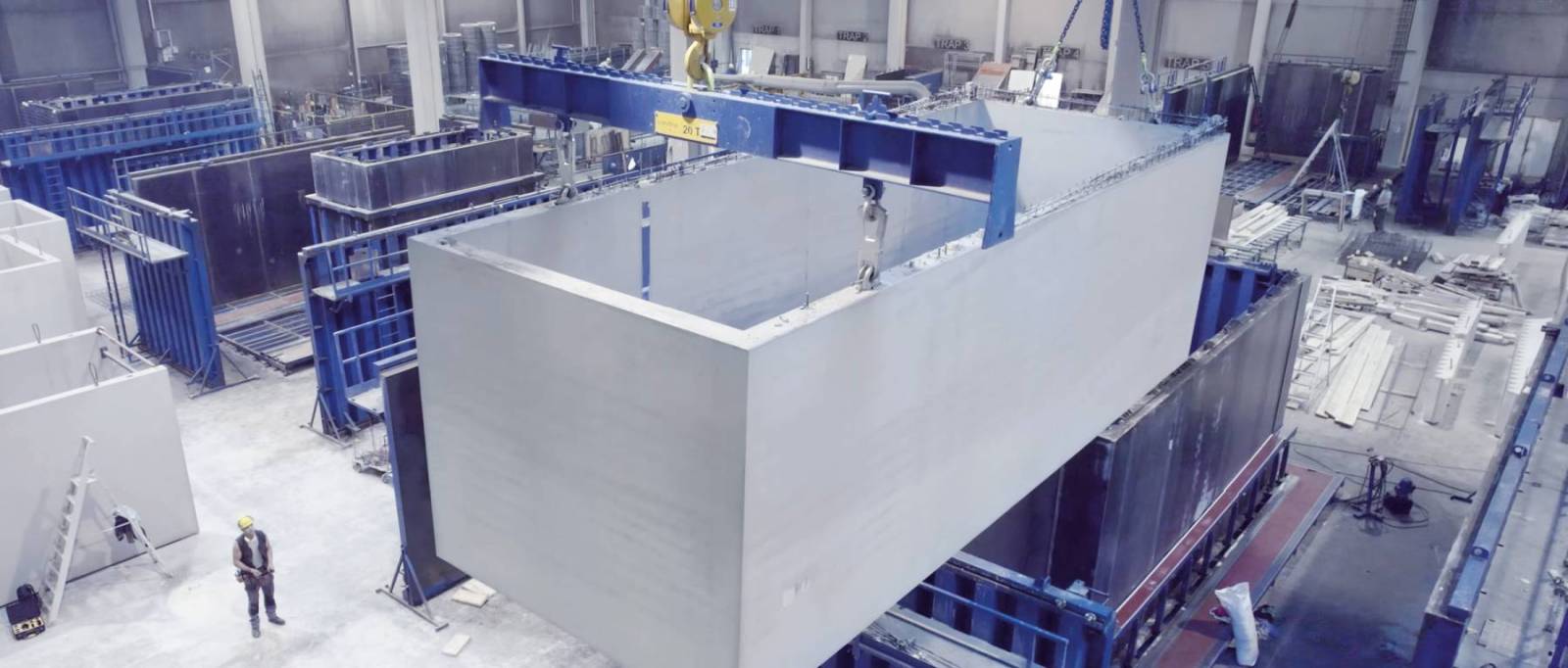

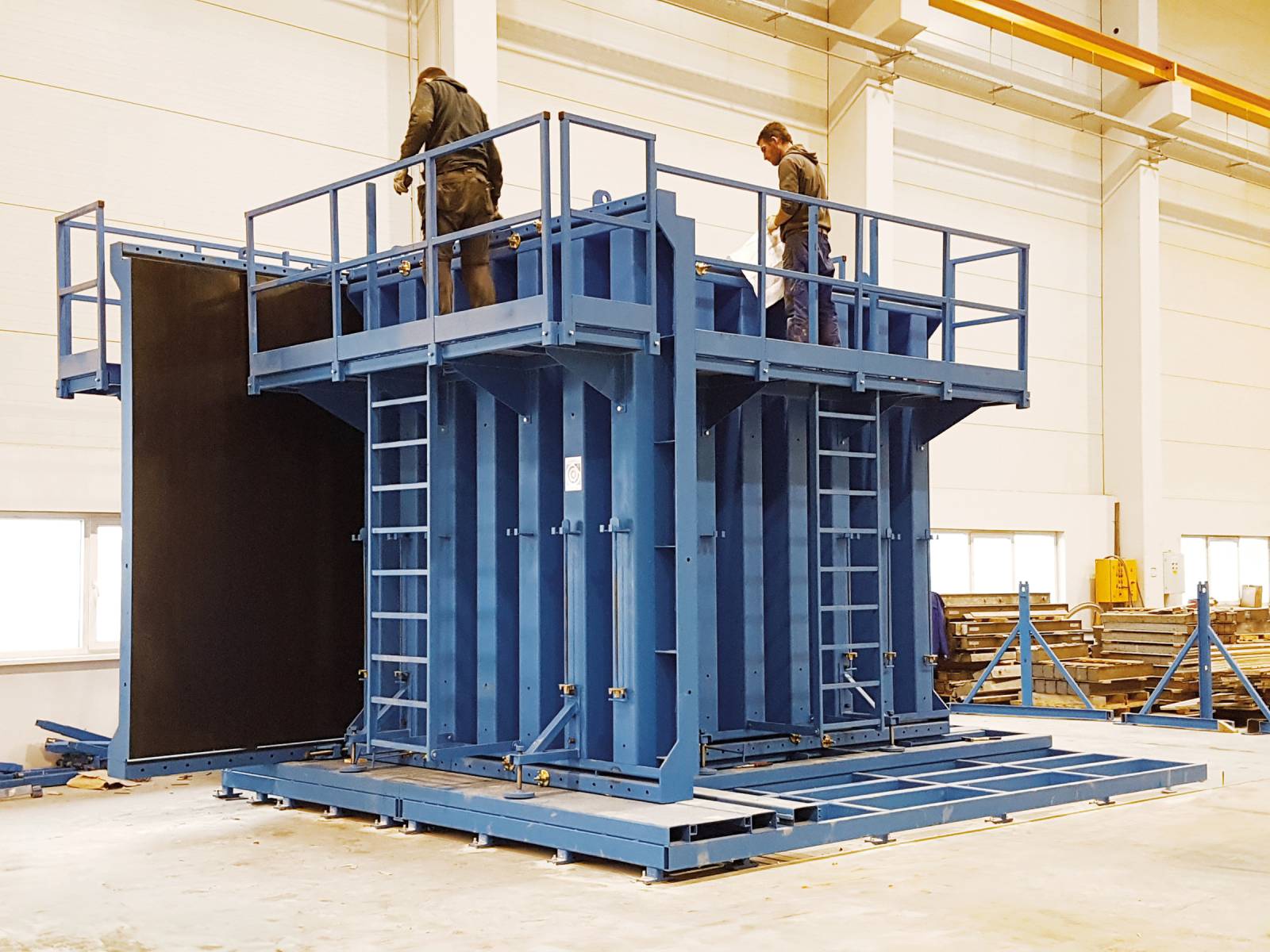

Die Flexbox von Construx Precast ist eine hydraulisch verstellbare Schalung zur Herstellung von Fertigteilschächten und -kernen, die ohne Verspannung durch das Betonelement auskommt.
Ob einfacher Liftschacht, komplexer Treppenkern oder Rahmendurchlass – die Flexbox ist die ideale Lösung für modulare, präzise und wasserdichte Betonfertigteile.

Für welche Anwendungen ist die Flexbox geeignet?

Das System eignet sich für:

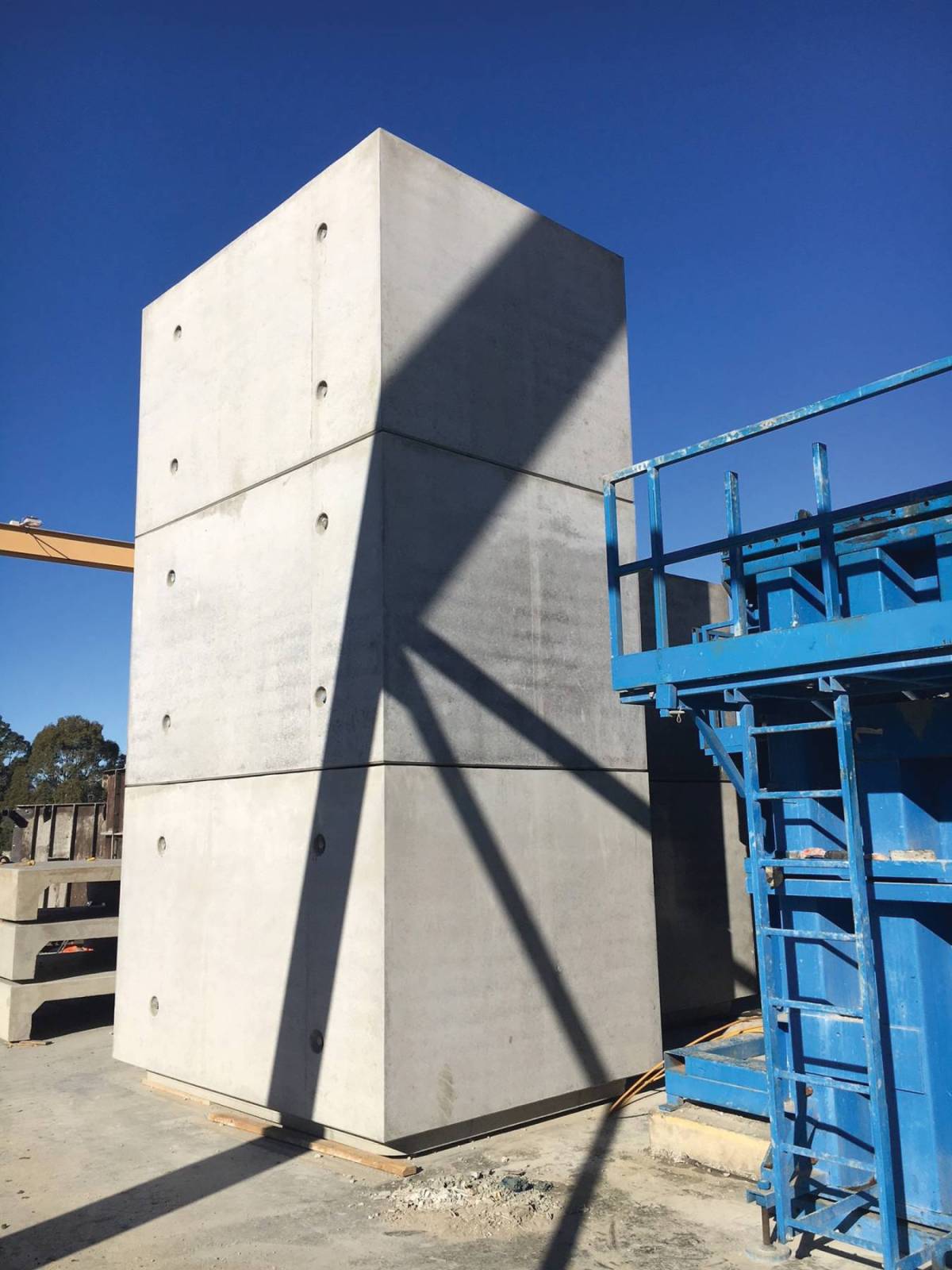

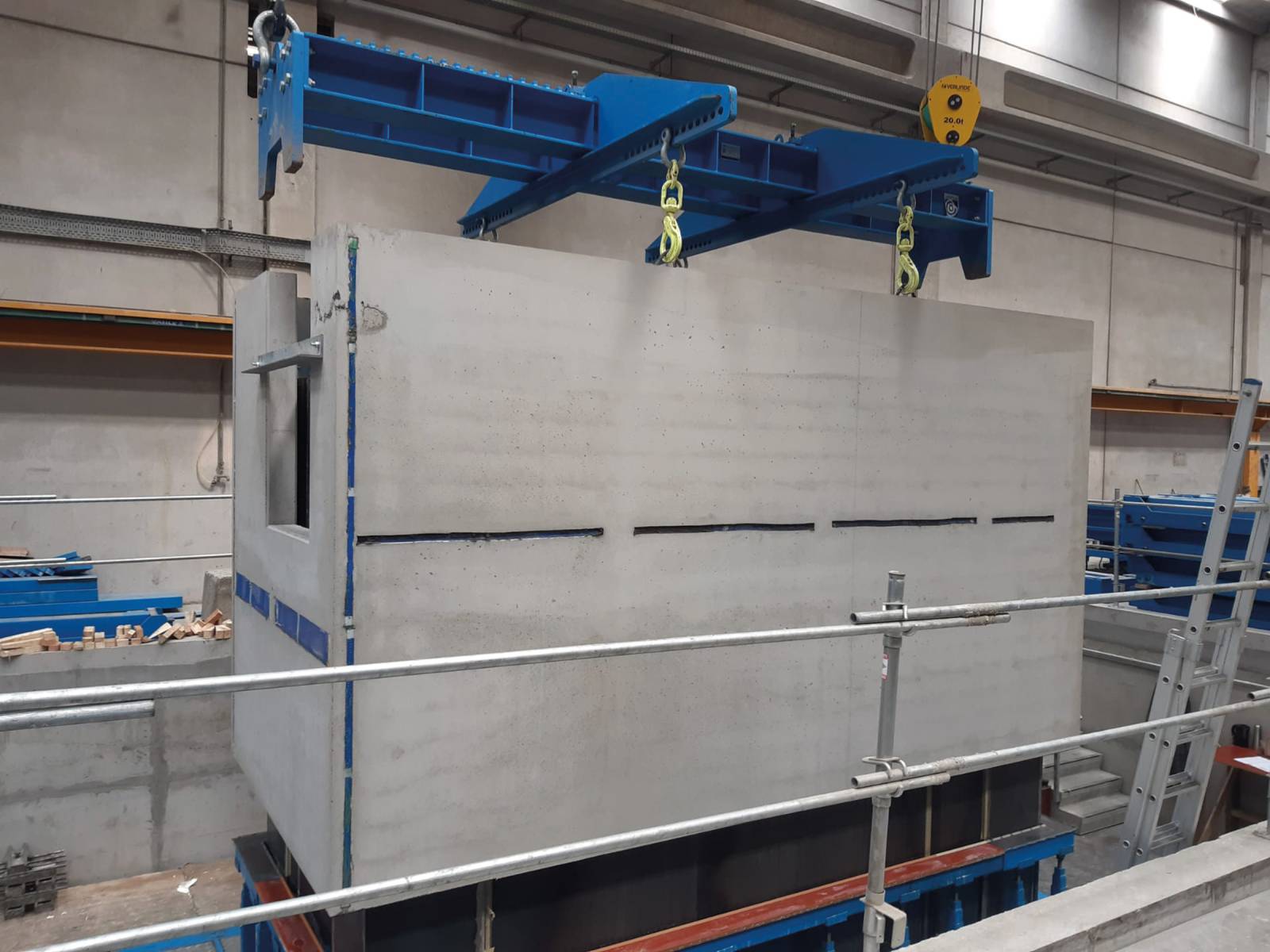

• Liftschächte (einzeln, doppelt, dreifach)
• Treppenkerne mit variabler Geometrie
• Rahmendurchlässe mit abgeschrägten Ecken

Mit ihrer hohen Flexibilität deckt die Flexbox sowohl Serienfertigung als auch Sonderprojekte zuverlässig ab.

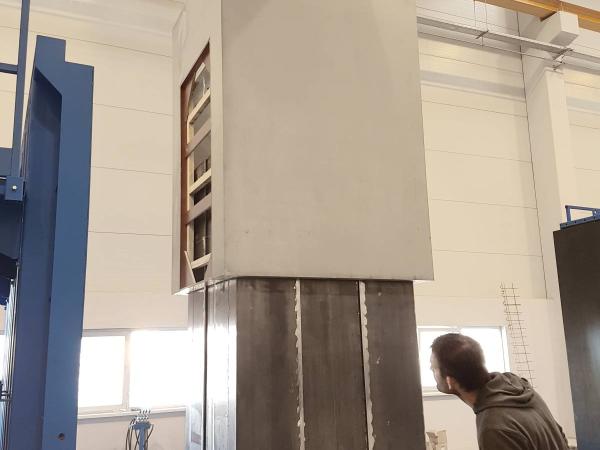

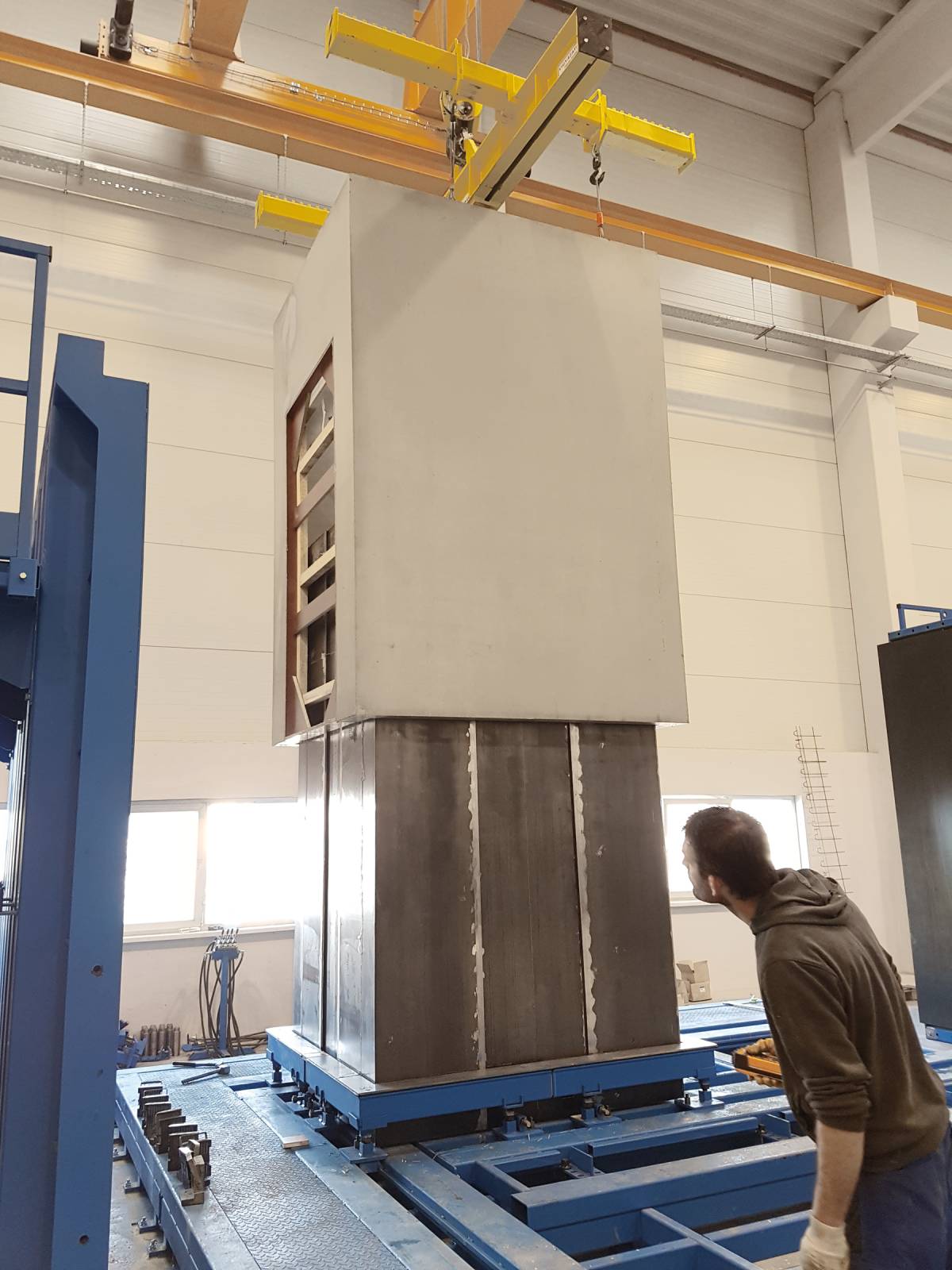

Modularer Aufbau mit verstellbarem Grundrahmen

Die Flexbox basiert auf einem stabilen Grundrahmen, auf dem alle Komponenten in Position gebracht werden.

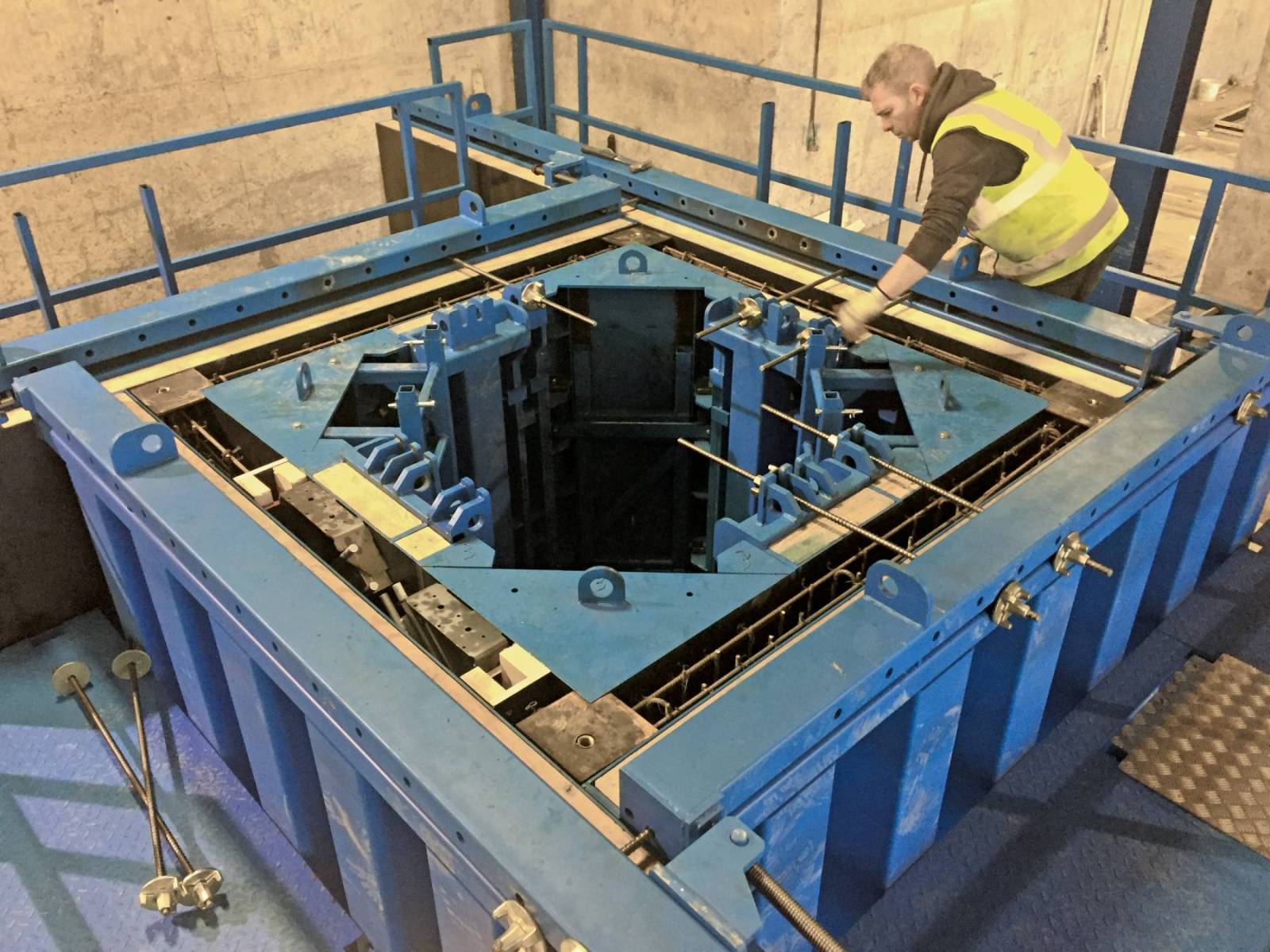

Innenkern-Konzept:

• 4 hydraulisch schrumpfbare Innenecken – variabel verschiebbar
• Mindestschachtgrößen (je nach Konfiguration):
  • 1200mm × 1200mm
  • 1000mm × 1000mm
  • 900mm × 900mm
• Zwischenelemente zur Maßanpassung in Rastern von 250mm, 10mm oder frei wählbar
• Bewegung der Schrumpfecken per Handpumpen oder Hydraulikaggregat

Ecken mit 90°-Geometrie oder Fase – einfach umbaubar

Die Innenecken sind je nach Bedarf in zwei Varianten ausführbar:

• 90°-Ecken für klassische Schächte und Kerne

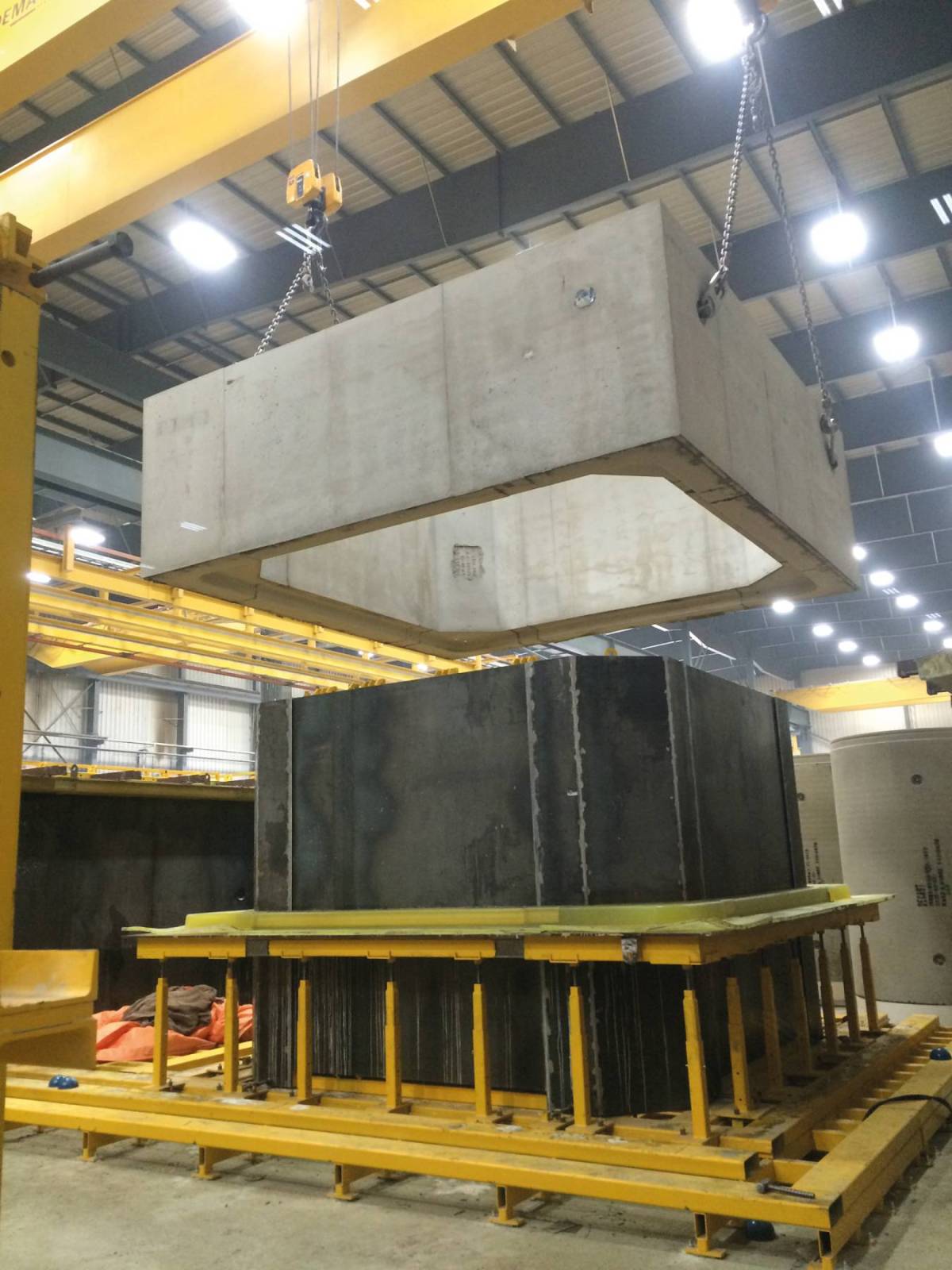

• abgeschrägte Ecken (Fasen) für Rahmendurchlässe

Besonderheit: Die Spitzen der 90°-Ecken können abgeschraubt werden, um eine Fase zu erzeugen – ideal bei Mehrfachnutzung der Form.

Bodenteile & Wandstärkeinstellung

Um den Innenkern herum werden Stahlecken als Bodenteile montiert:

• Auf höhenverstellbaren Füßen stehend
• Wandstärke durch unterschiedliche Breiten konfigurierbar
• Variable Höhen über Verstellung der Füße – die Abziehkante liegt immer oben

Damit lassen sich Elemente mit unterschiedlicher Wandstärke und Höhe exakt produzieren – ganz ohne Spezialunterbauten.

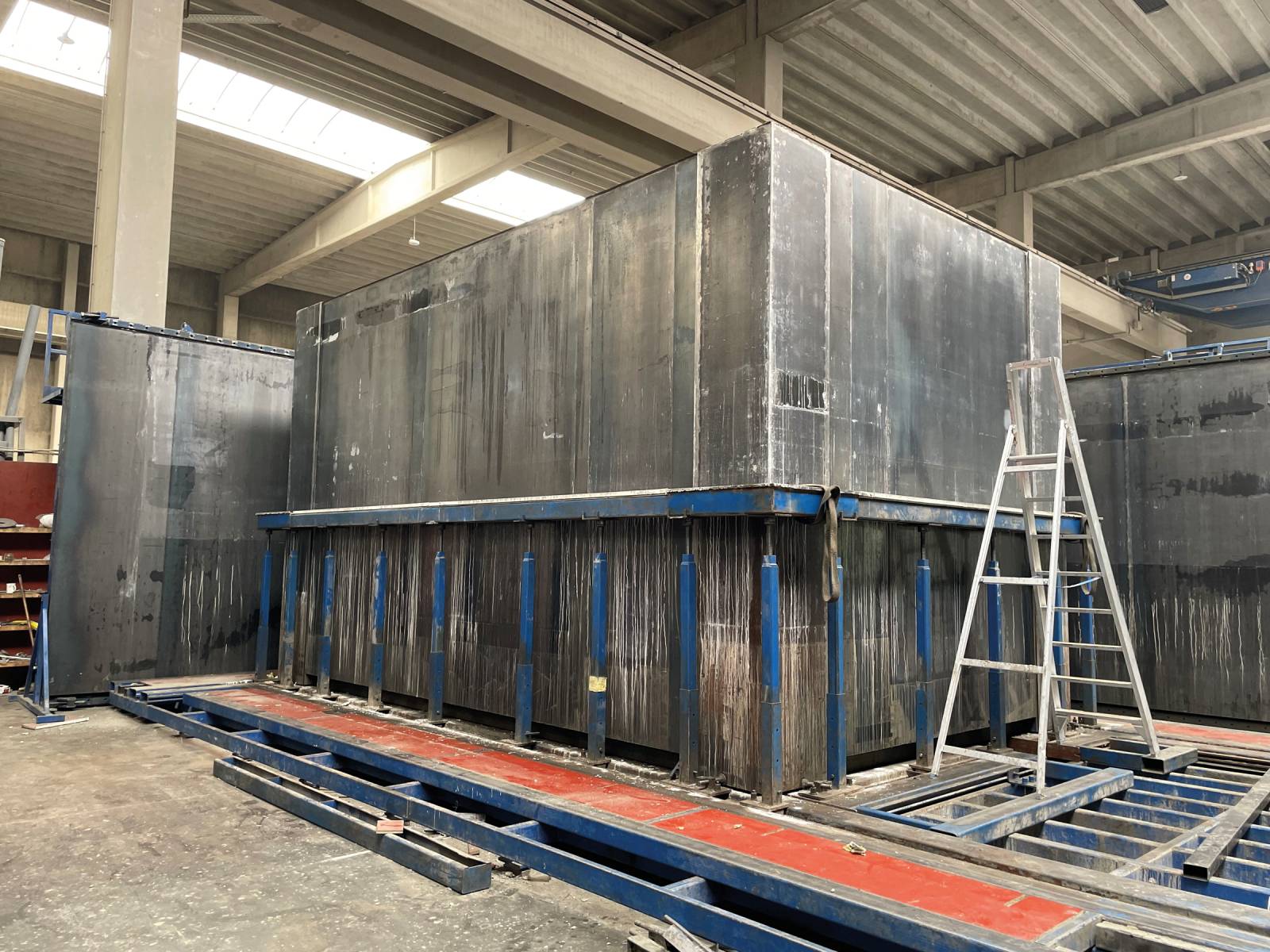

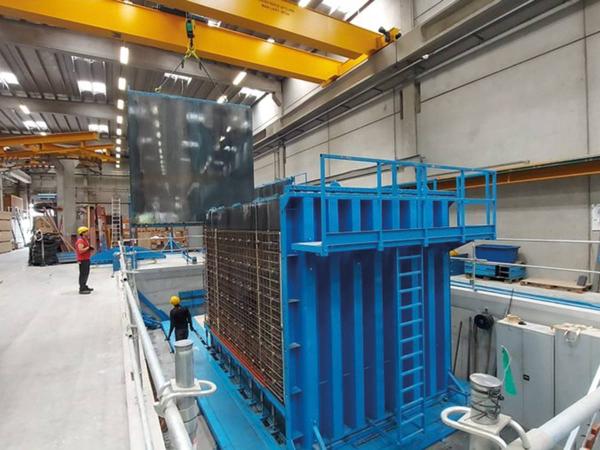

Außenwände mit stufenloser Eckverspannung

Die Außenwände sind so konstruiert, dass sie:

• stufenlos auf das Innenmaß abgestimmt werden können
• oben und unten verspannt, nicht über das Betonelement
• 100% dicht abschließen → wasserdichte Fertigteile ohne Nachbearbeitung

So wird eine gleichmäßige Wanddicke erzeugt – ohne unerwünschte Druckkräfte oder Verformungen.

Ihre Vorteile mit der Flexbox

• Hydraulisch verstellbare Schachtgeometrien
• Keine Verspannung durch das Betonelement nötig
• Wählbare Maße mit Zwischenteilen in feinem Raster
• Einsetzbar für verschiedene Bauformen (Liftschächte, Kerne, Durchlässe)
• Einfacher Umbau zwischen 90°-Ecken und Fasen
• Hohe Maßhaltigkeit & Dichtigkeit
• Schnelles Einrichten & Umrüsten

Jetzt Projekt besprechen

Sie suchen eine präzise, flexible Schalung für Ihre Fertigteilschächte oder -kerne?
Sprechen Sie mit uns – die Flexbox ist in Geometrie, Höhe und Form individuell konfigurierbar.
