Schalungen für Entwässerungssysteme

Präzision für Abwassertechnik und Infrastruktur

Construx Precast liefert maßgeschneiderte Schalungslösungen für die Herstellung von Entwässerungselementen, darunter Stützwände, abgedeckte Abwasserrinnen und Verbindungskästen. Die Systeme zeichnen sich durch hohe Flexibilität, Wiederholgenauigkeit und robuste Bauweise aus – ideal für den Einsatz in Infrastruktur- und Tiefbauprojekten.

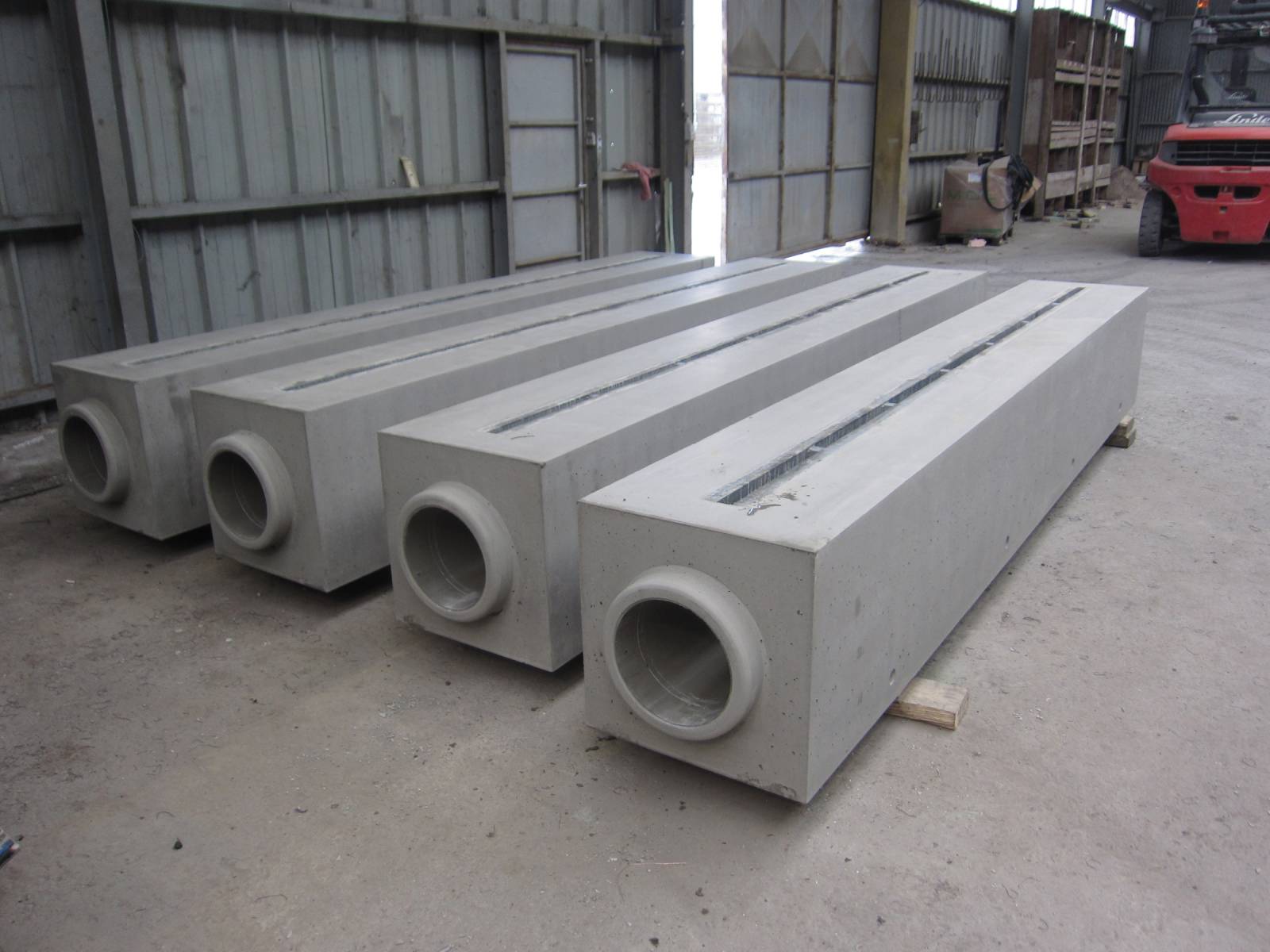

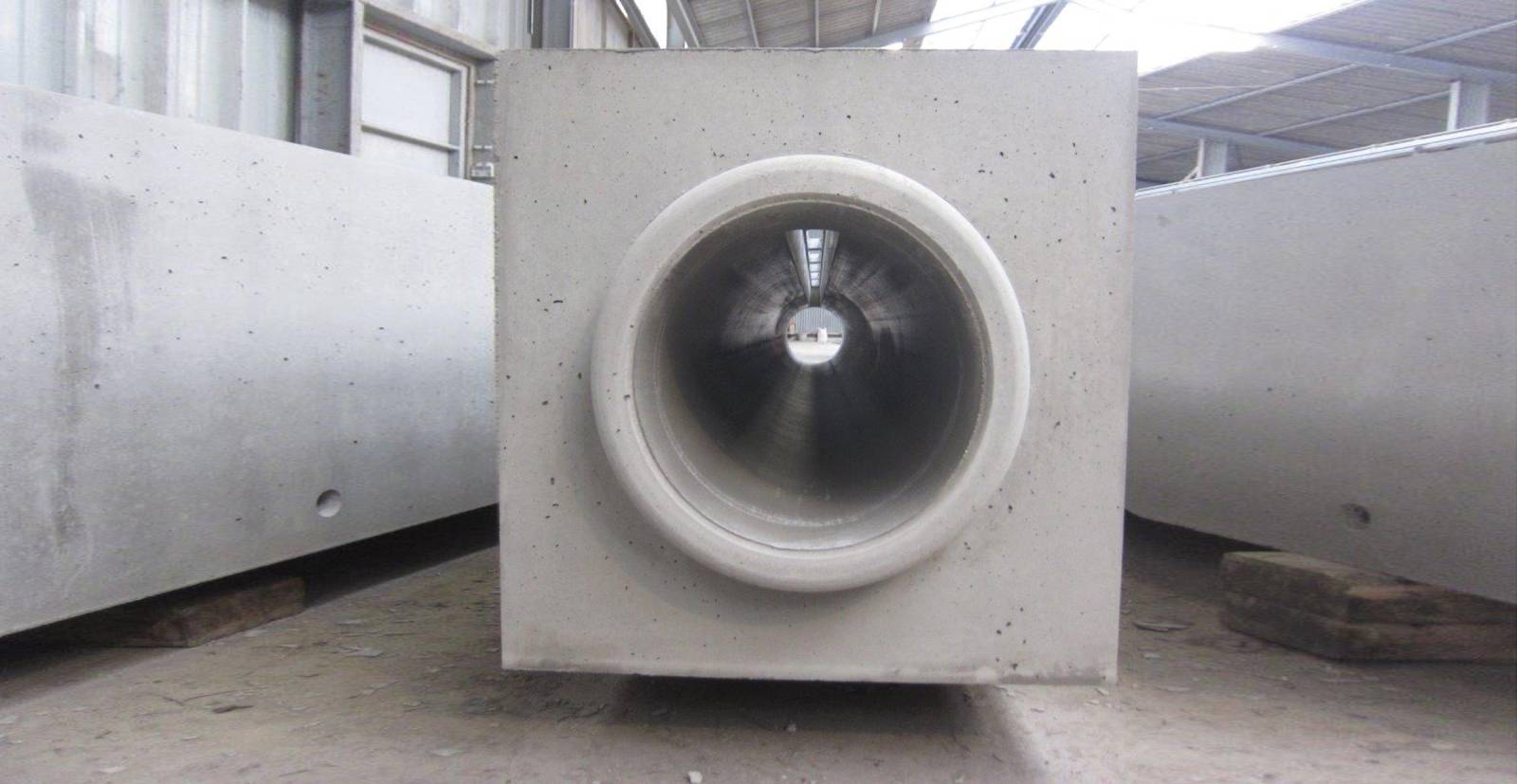

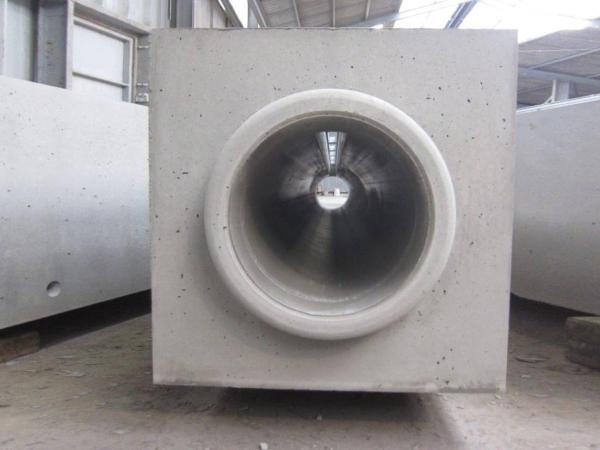

Schalungen für Abwasserrinnen

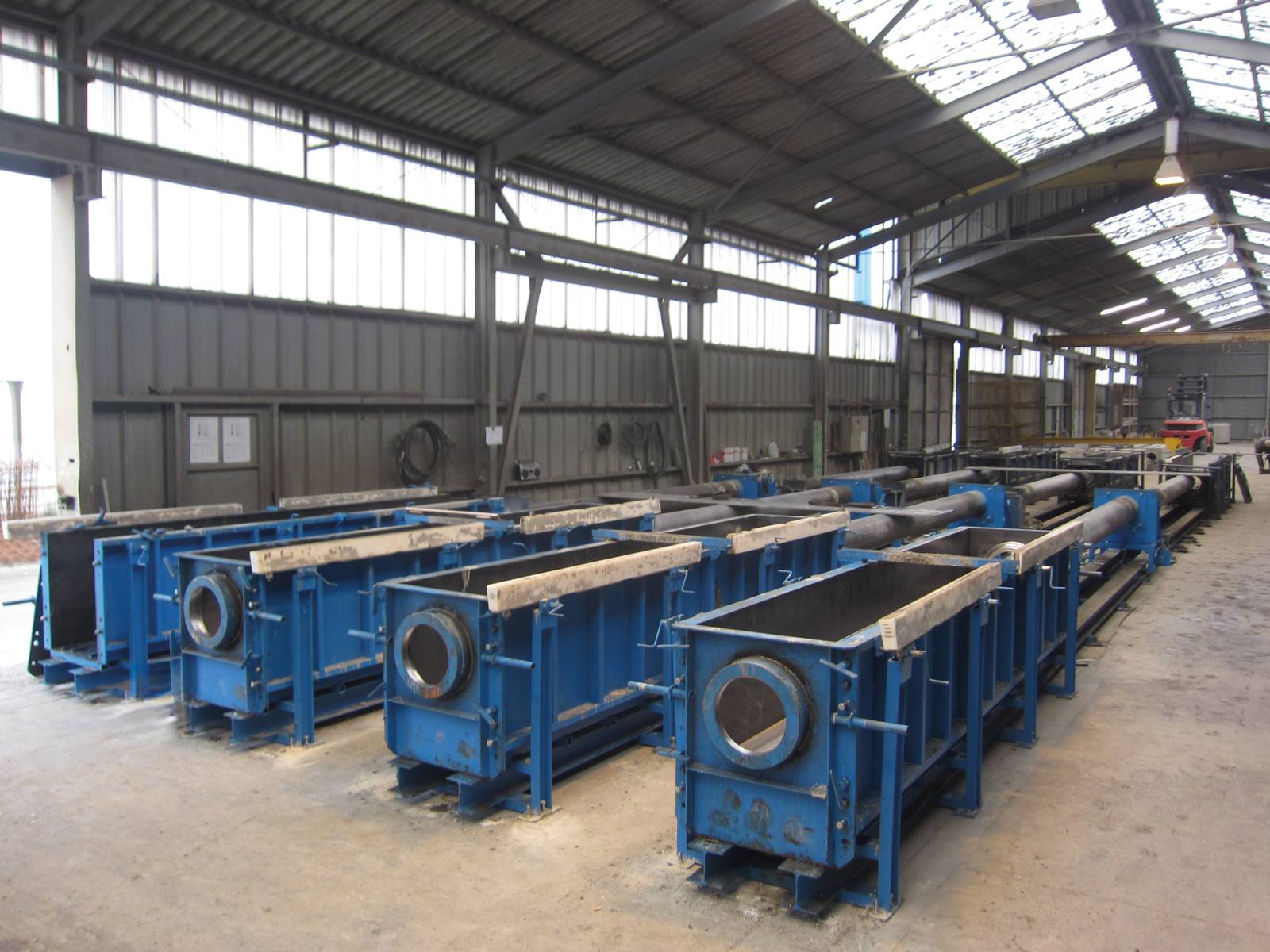

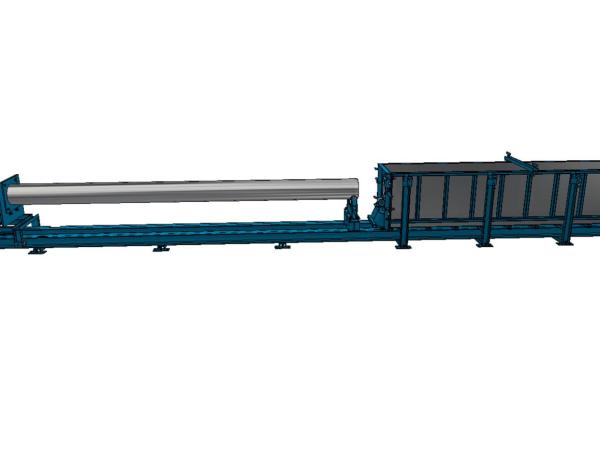

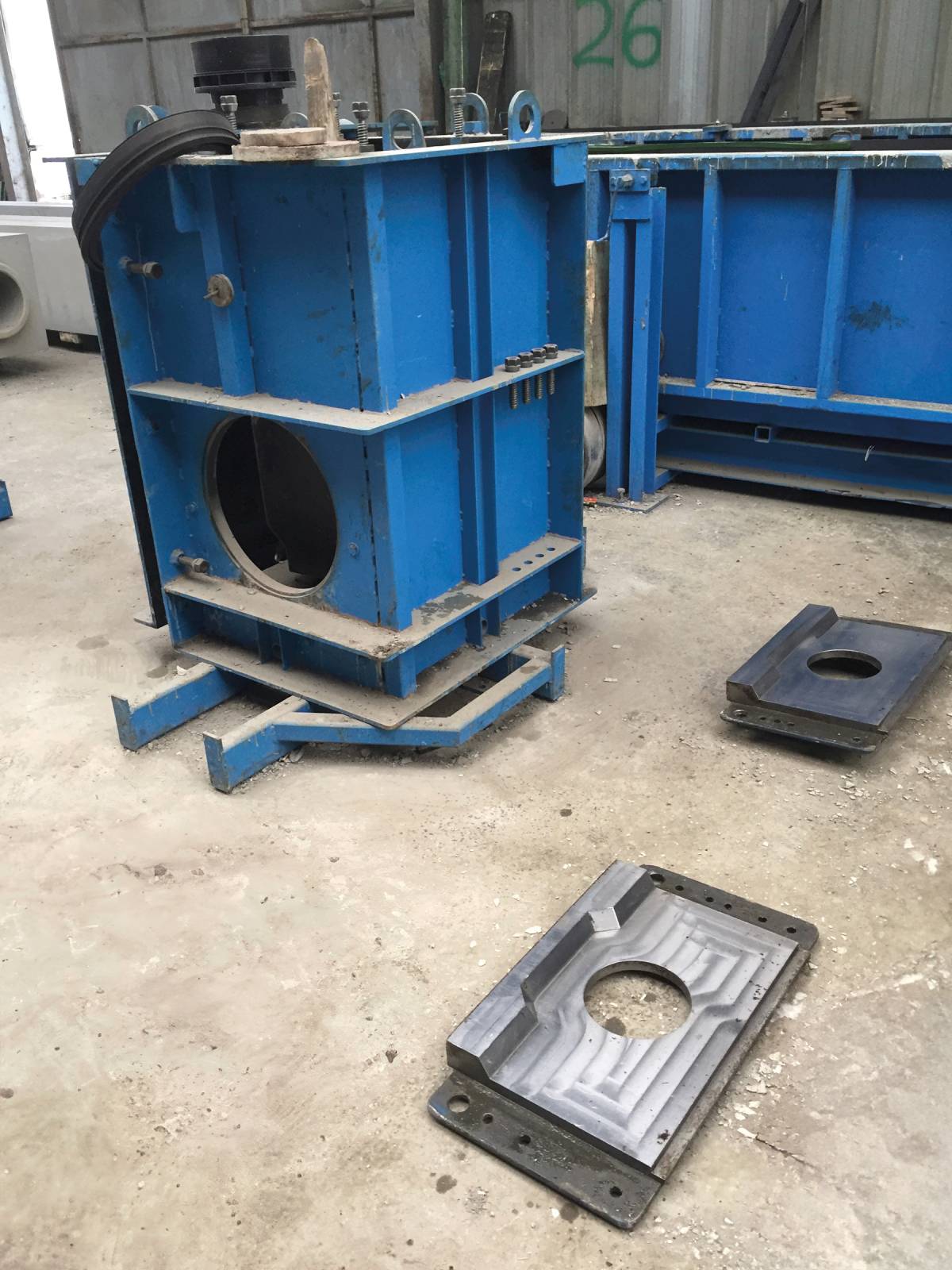

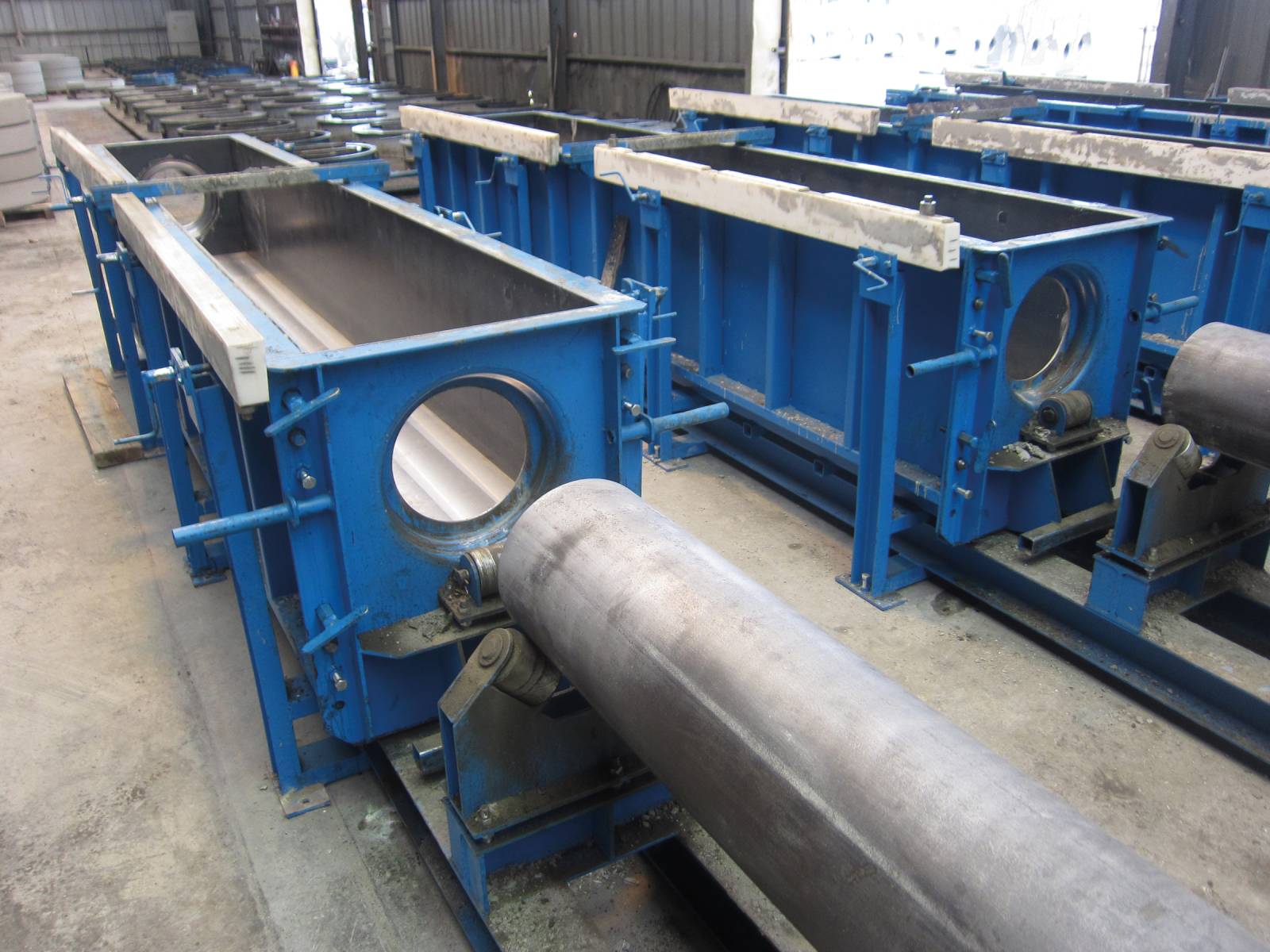

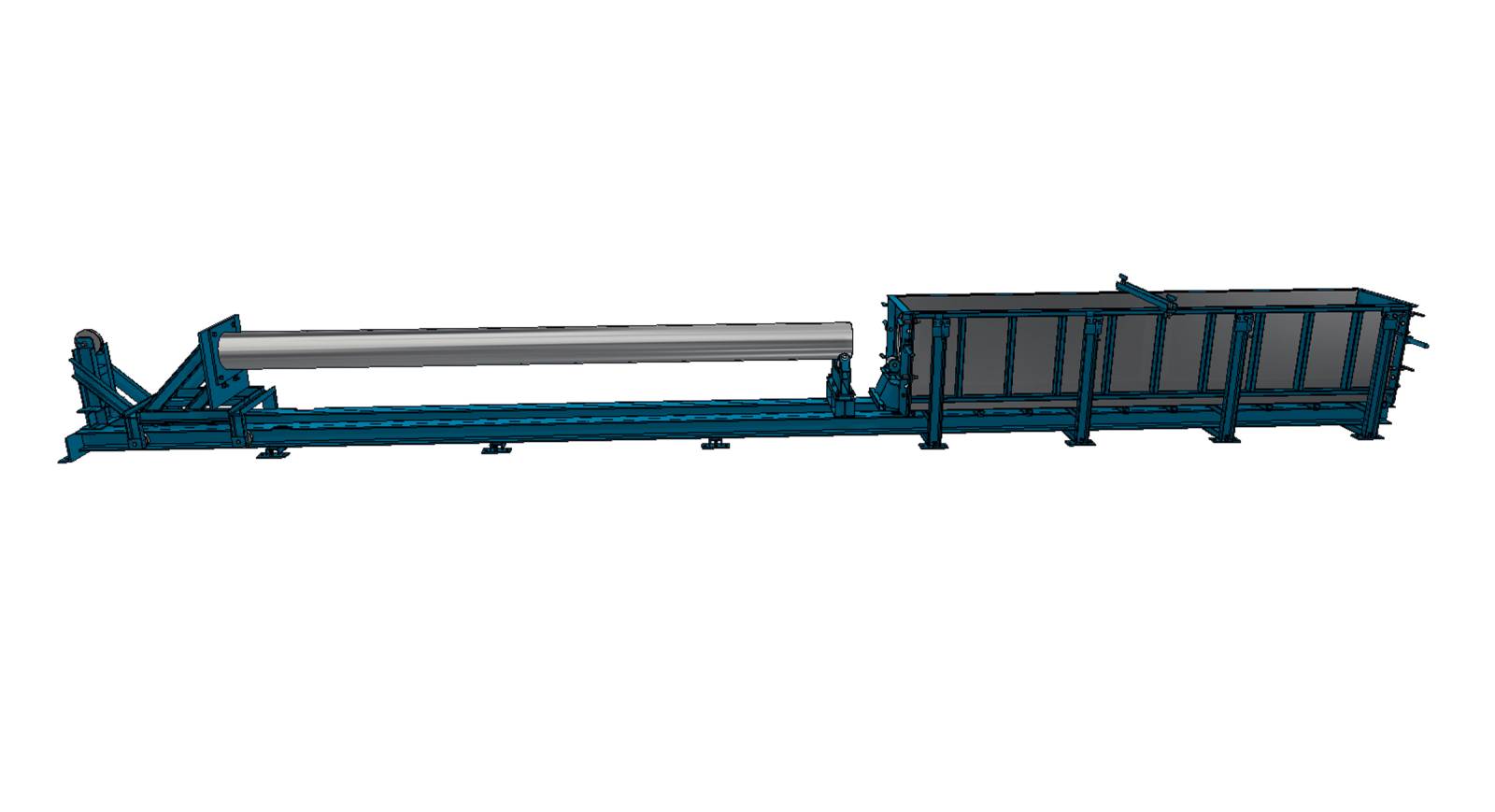

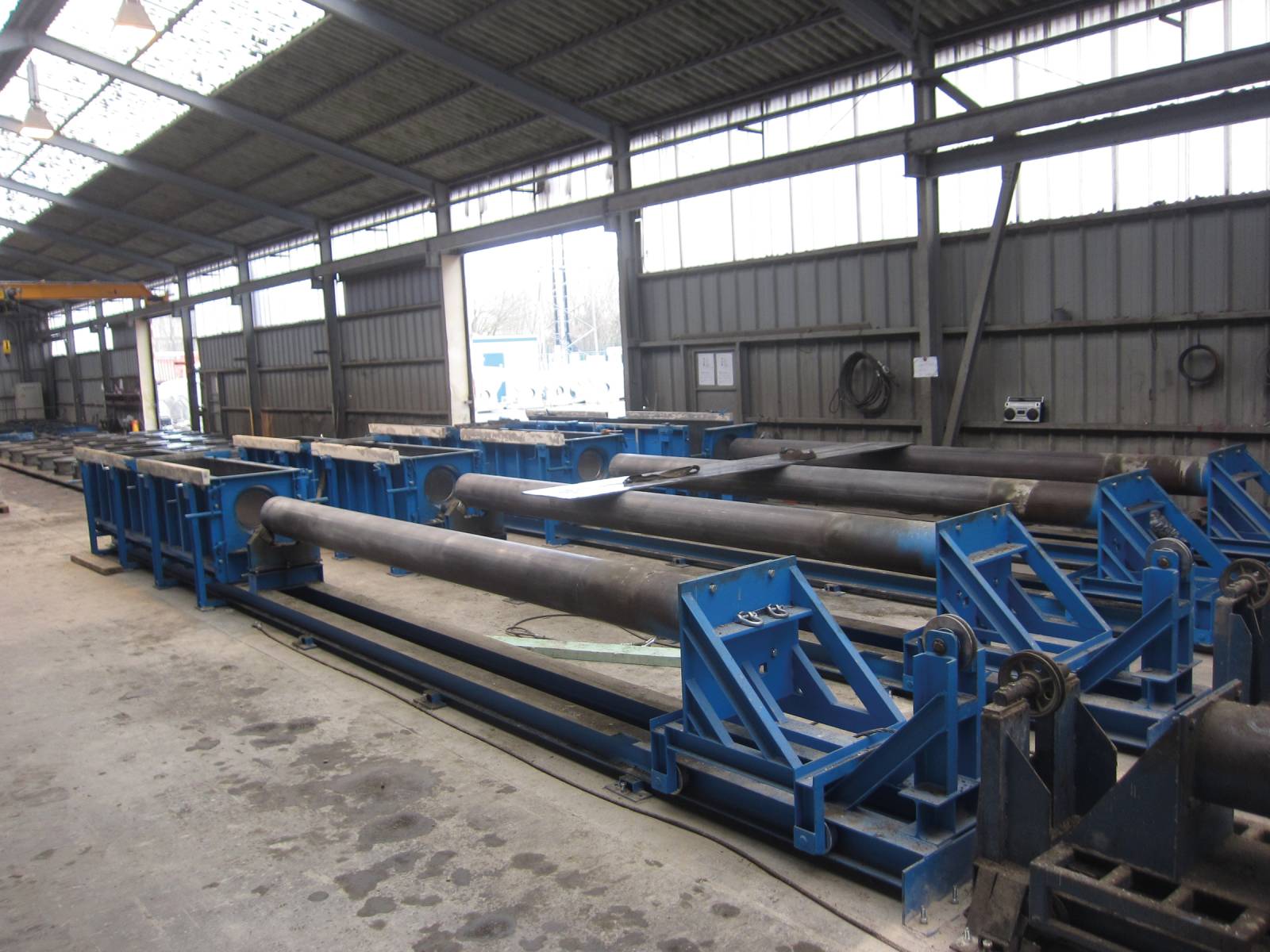

Die Fertigung der Abwasserrinnen erfolgt in vier festen Schalungen. Die Außenschalung besteht aus verstellbaren Wänden zur flexiblen Anpassung an verschiedene Querschnitte. Der präzise gefertigte Innenkern aus Stahl wird zwischen gefrästen Endplatten fixiert und nach dem Aushärten mithilfe einer Seilwinde entnommen. Kunststoffeinlagen auf der Oberseite erzeugen definierte Drainageöffnungen.

Technische Spezifikationen:

• Länge: 4 m
• Außengeometrie: 600×600mm
• Innendurchmesser: 300mm
• Verstellbare Außenschalung für variable Querschnitte
• Herausziehbarer Innenkern aus Rundrohrstahl
• Einfache Entschalung per Seilwinde

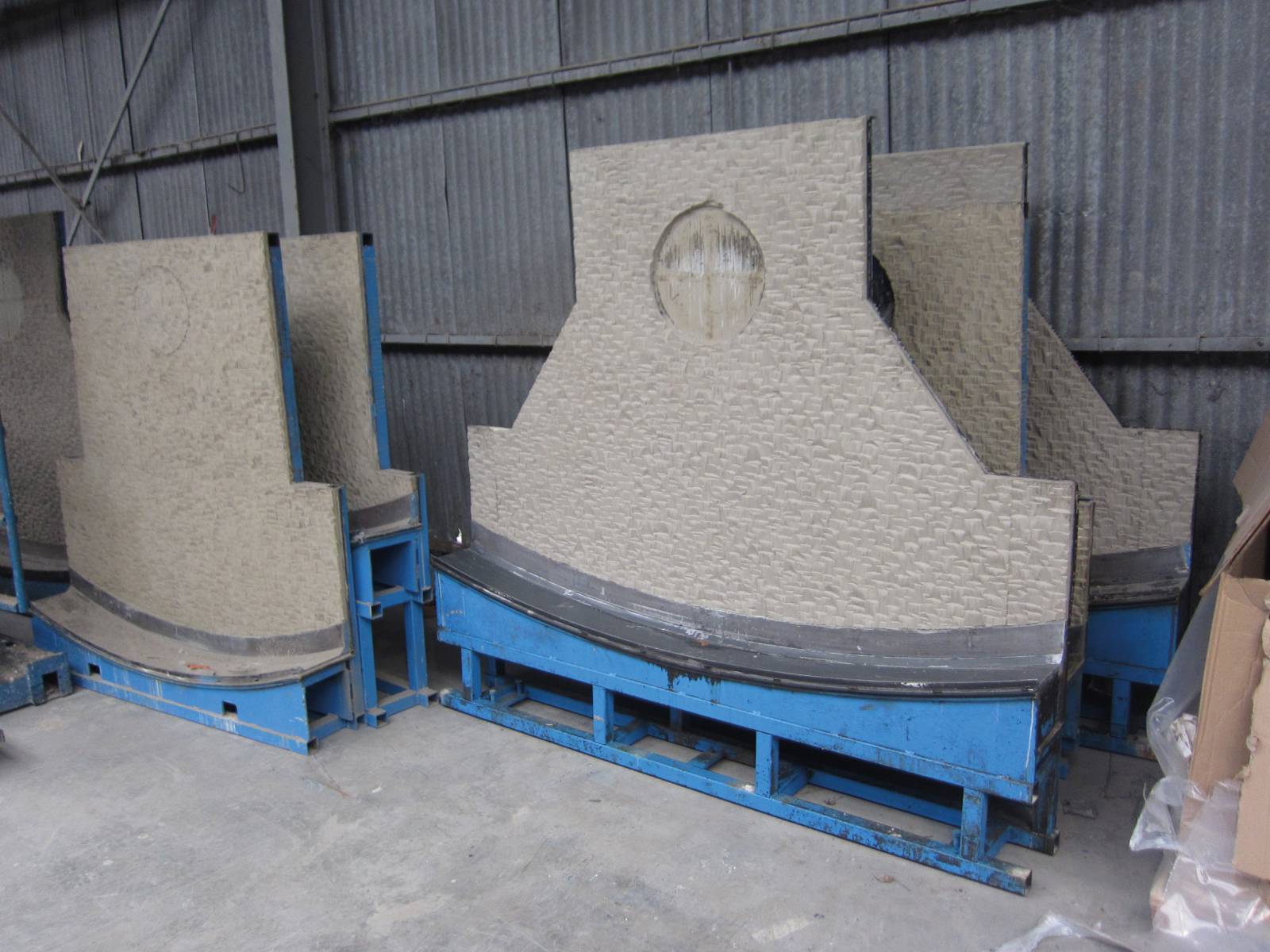

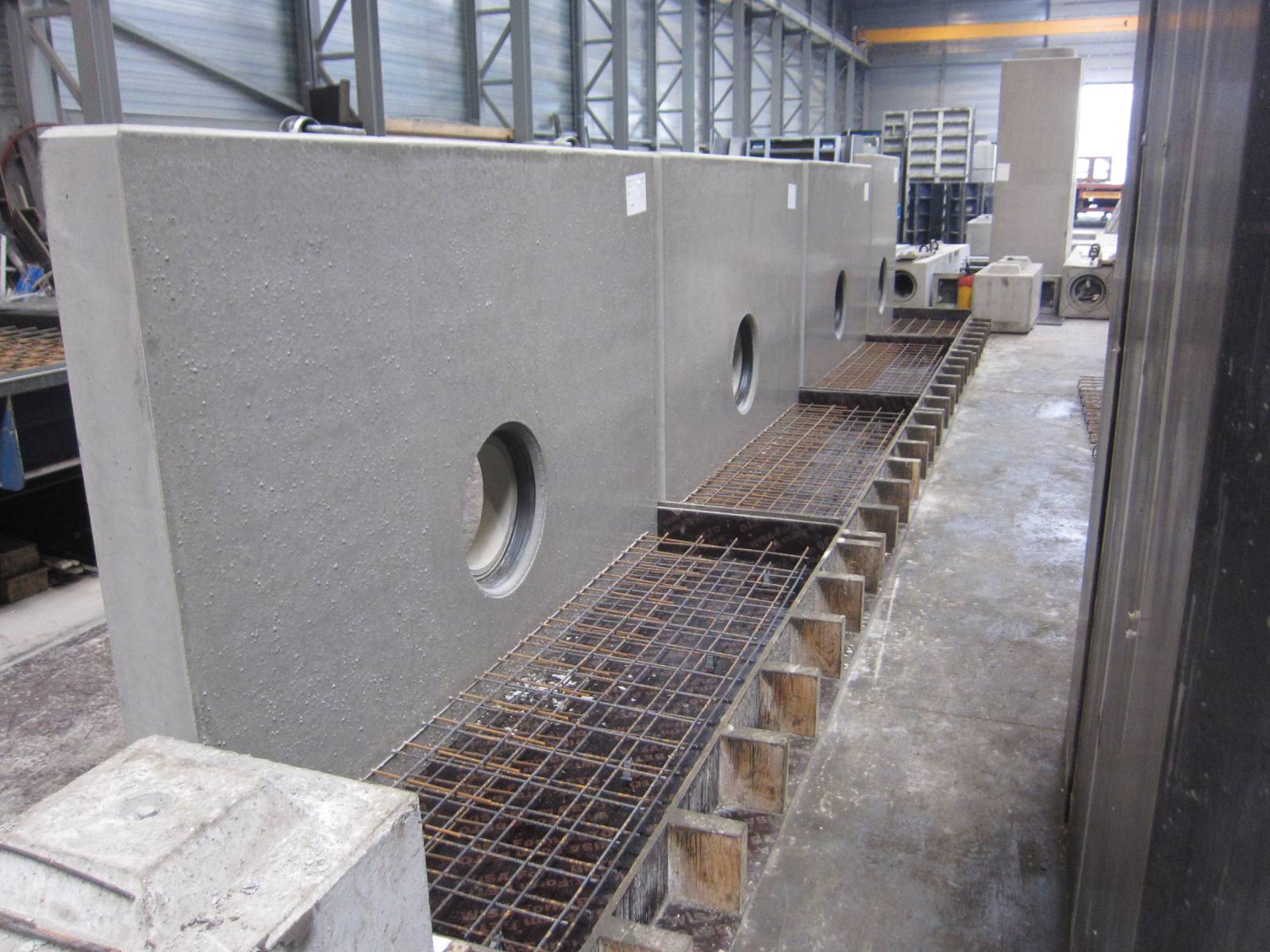

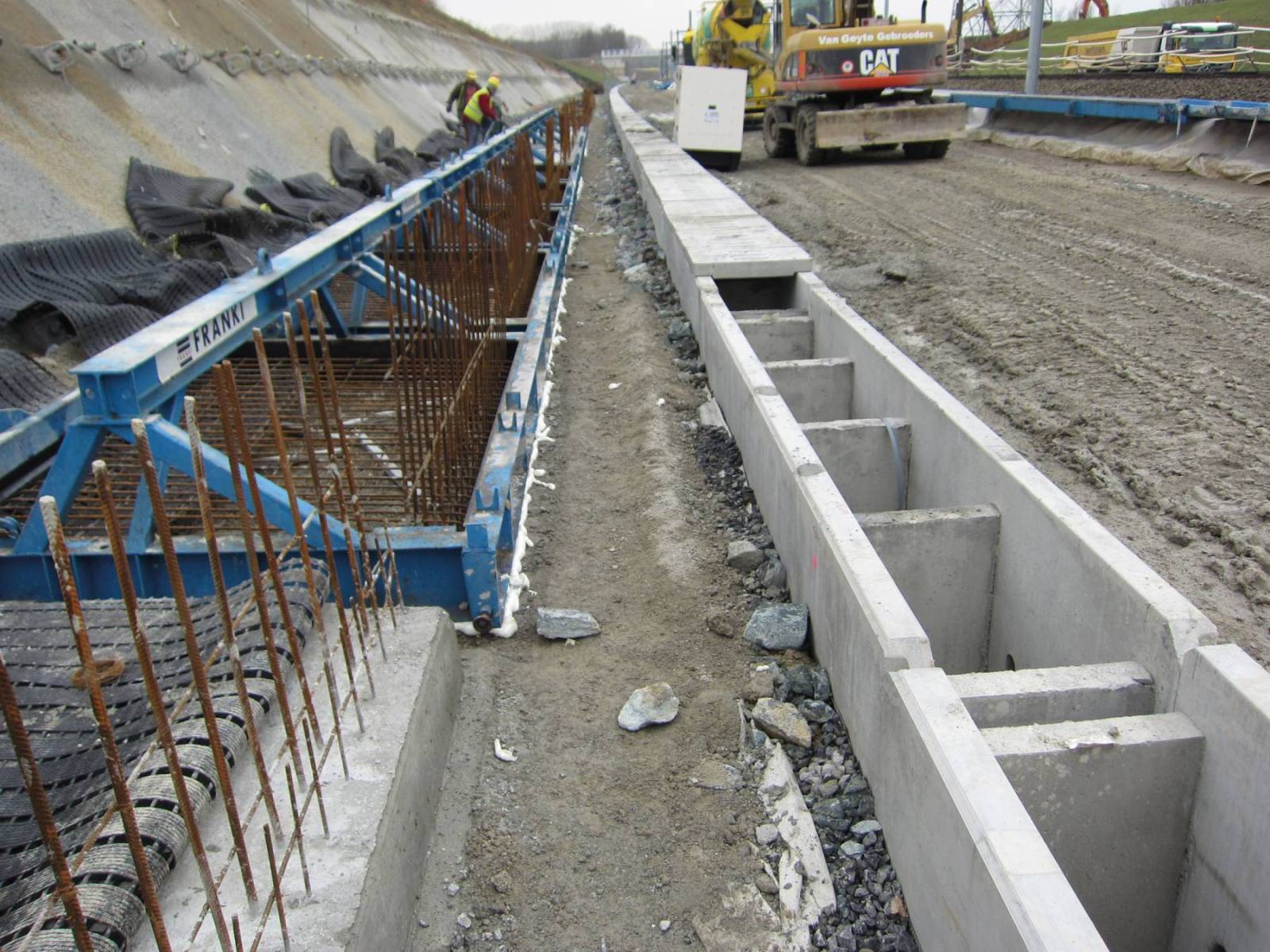

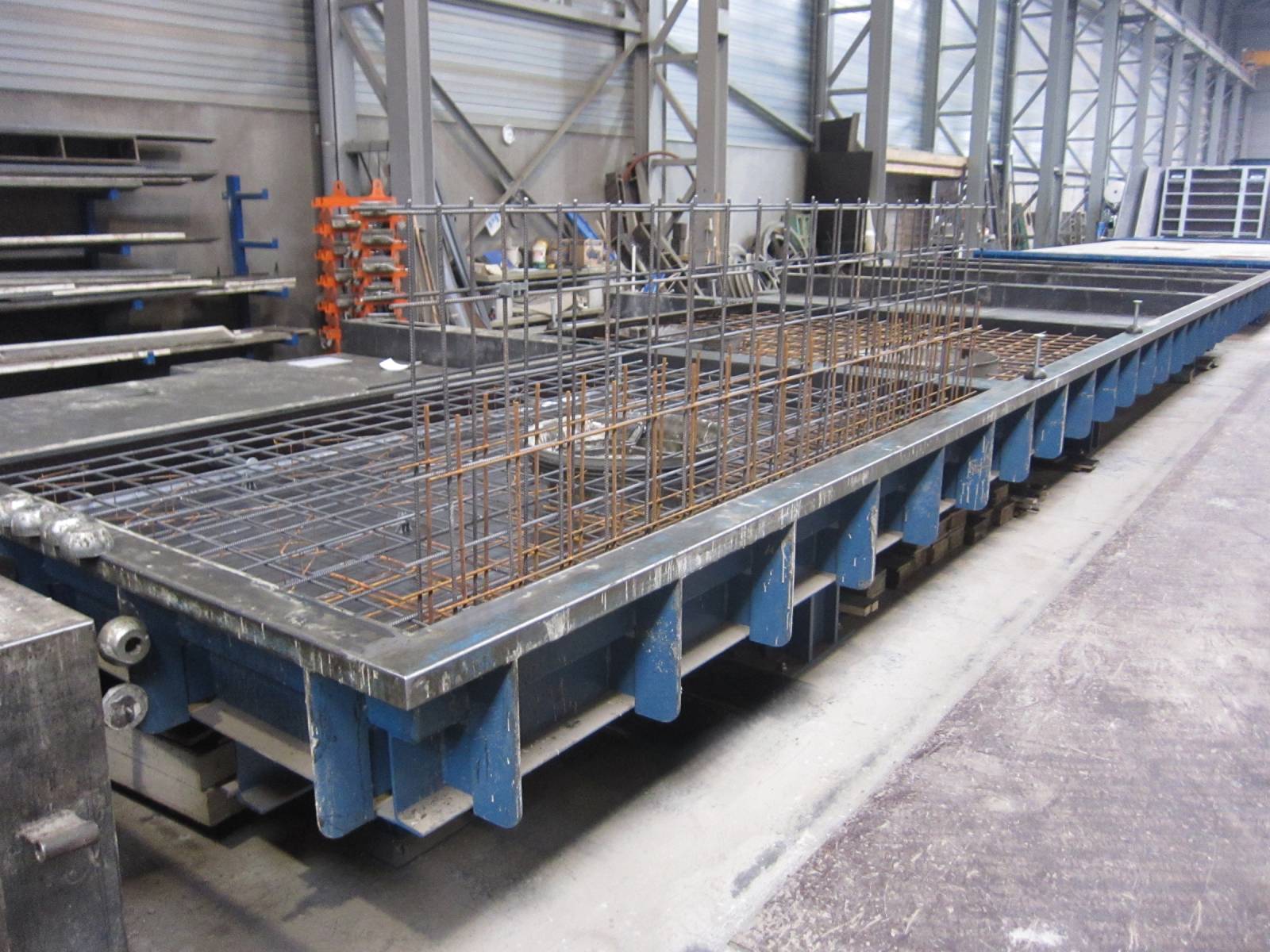

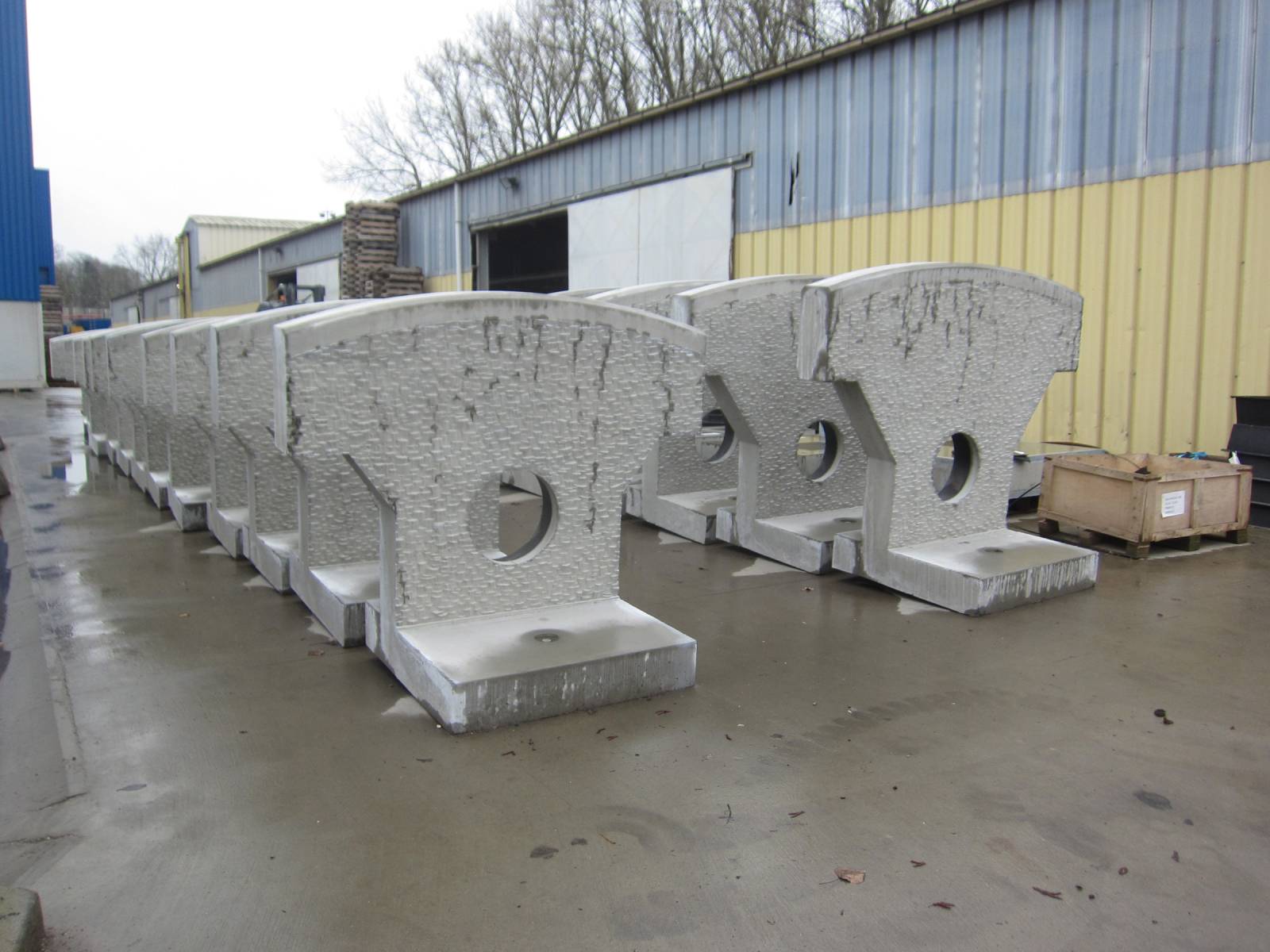

Kipptische für große Stützwandelemente

Für die großformatigen Stützwände mit integriertem Rohrkanal werden zwei Kipptische mit den Maßen 13×4m eingesetzt. Sie ermöglichen eine präzise, rationelle Herstellung in zwei Betonierphasen. Die Kipptische sind mit allen erforderlichen Komponenten wie Magnetboxen, Abstellungen und Konsolen ausgerüstet.

Einstellbereiche für Standard-Stützwände:

• Breite: 1.600mm bis 2.550mm
• Höhe: 1.150mm bis 1.800mm
• Herstellung rechteckiger und V-förmiger Stützwände in einem Guss
• Optional zweistufige Fertigung für Sondergeometrien

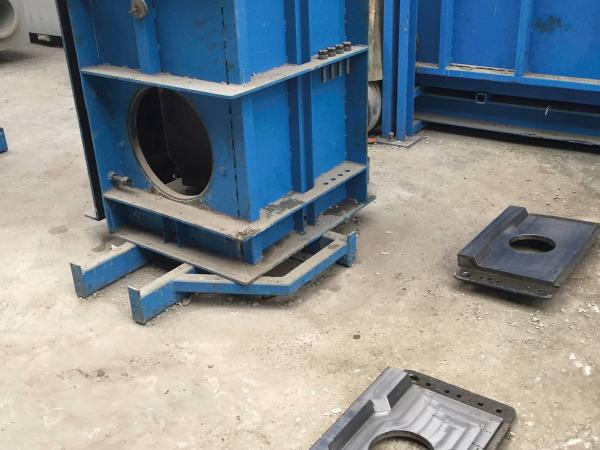

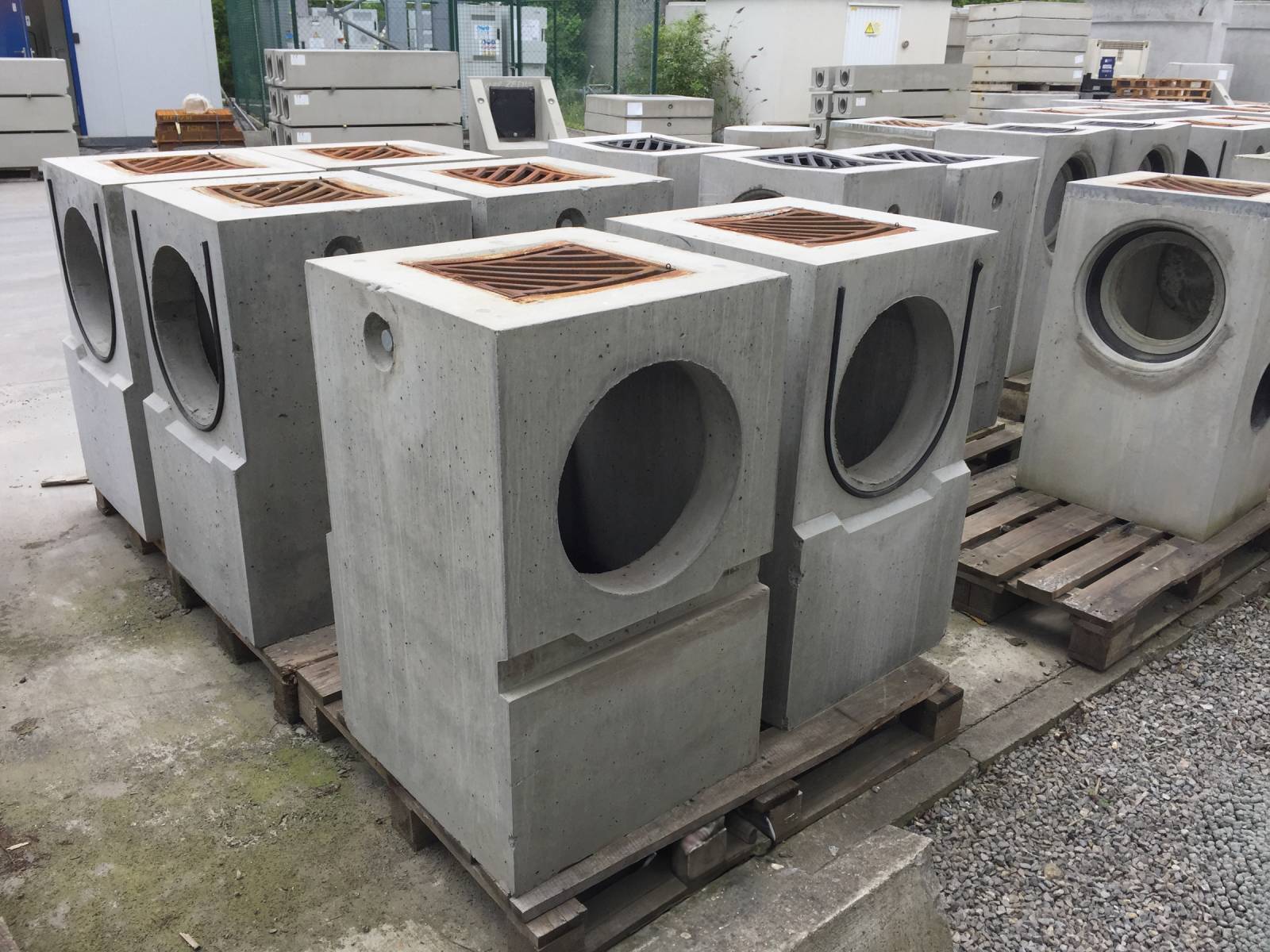

Verbindungsformkästen für Schlitzrinnen

Die verstellbaren Verbindungskästen ermöglichen den Anschluss an Abwasserrinnen auf allen vier Seiten. Diese flexiblen Schalungen erleichtern die Anbindung an vorhandene Entwässerungssysteme und sind ideal für komplexe Infrastrukturprojekte mit hohen Anforderungen an Genauigkeit und Modularität.

Vorteile im Überblick

• Anpassbare Schalungssysteme für Abwasserrinnen & Stützwände
• Robuste Stahlkonstruktionen für Langlebigkeit und Maßhaltigkeit
• Kompatibel mit standardisierten Rohrsystemen
• Schnelle Entschalung durch durchdachtes Design
• Optimale Lösungen für kommunale, industrielle und private Infrastrukturprojekte
