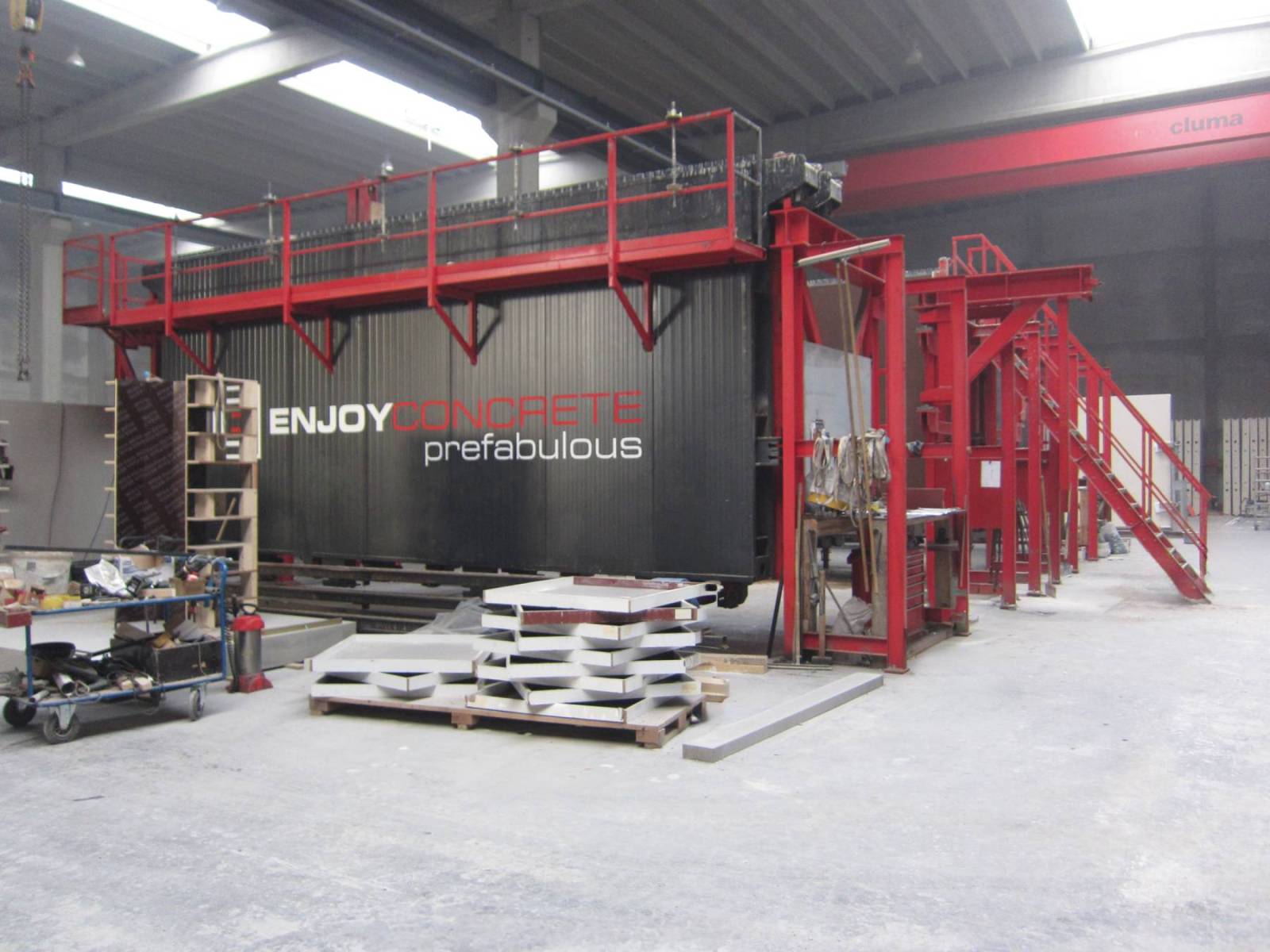

Manuelle Überkopf- Wand-Batterieschalungen

Präzision und Flexibilität für Sichtbetonwände

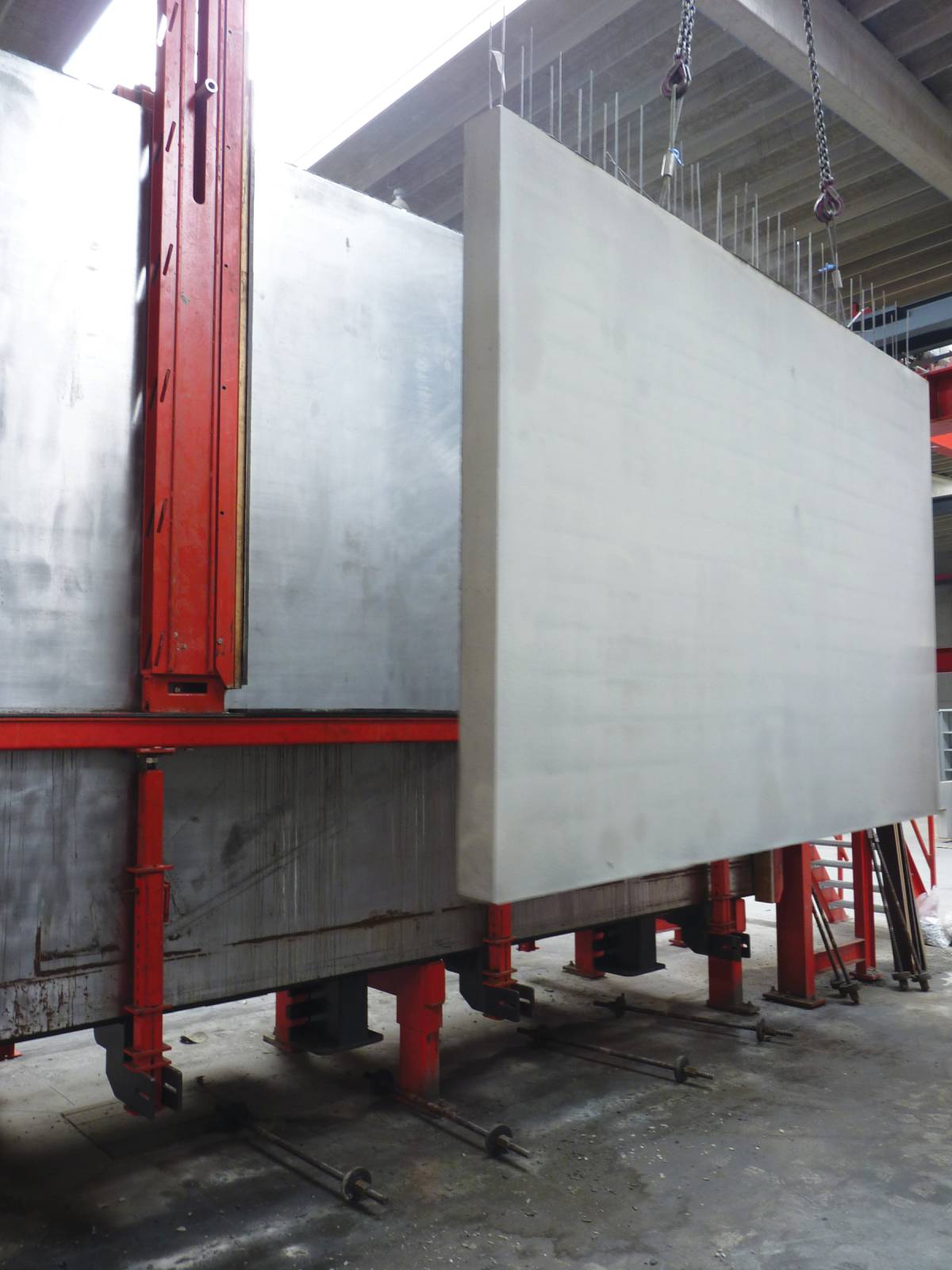

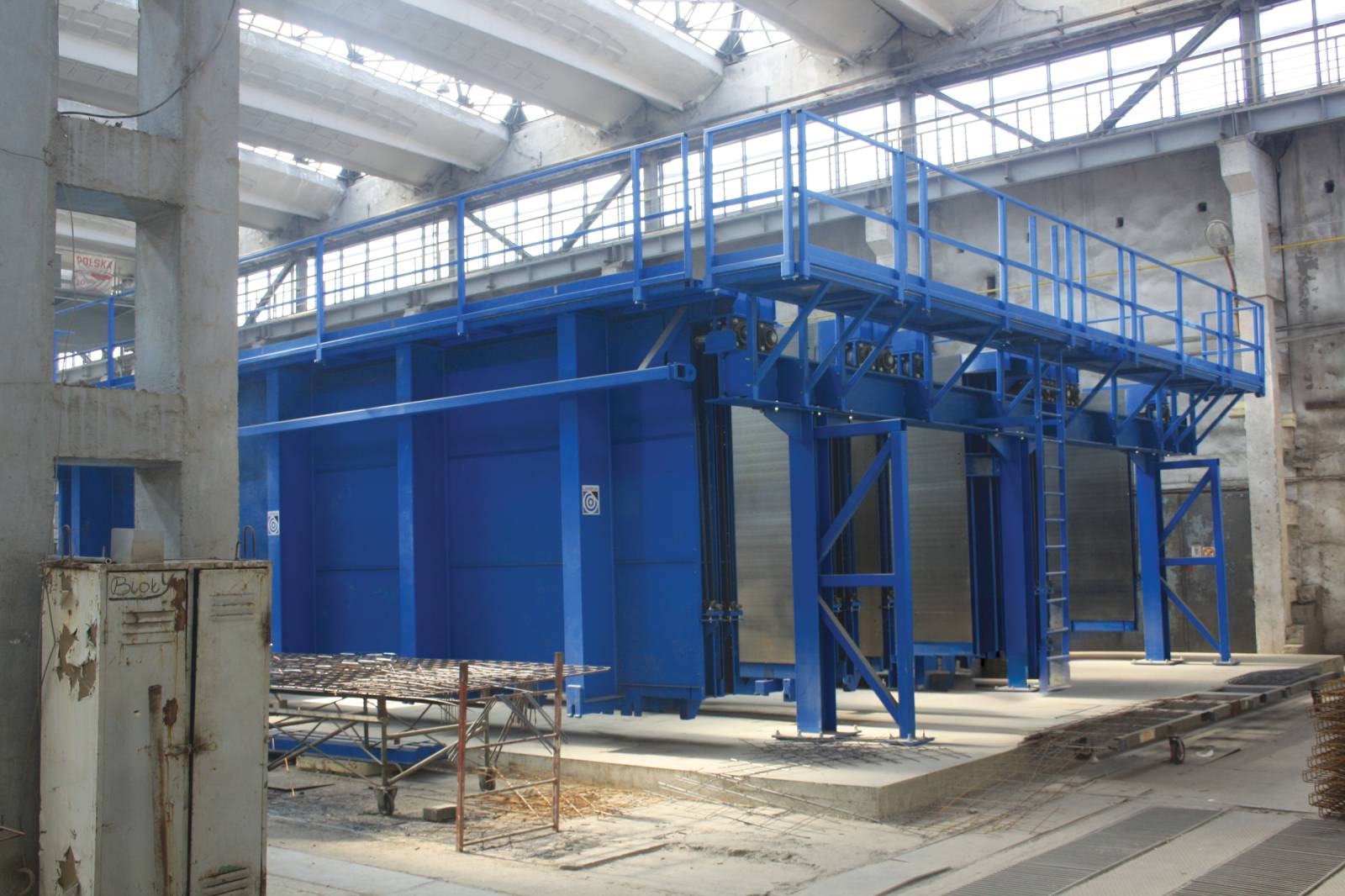

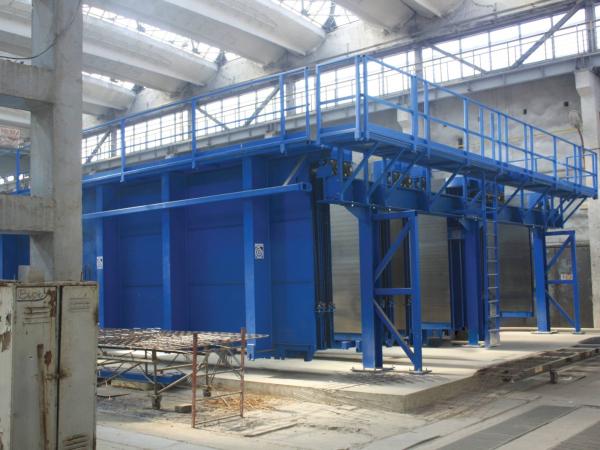

Die Überkopf-Wand-Batterieschalung von Construx Precast ist eine innovative Lösung für die Vorfertigung von Wandelementen mit beidseitiger Sichtbetonoberfläche.
Das System basiert auf hängenden Wänden, die an einer stabilen Stahlkonstruktion geführt werden und maximale Zugänglichkeit, Sicherheit und Bedienfreundlichkeit bieten.

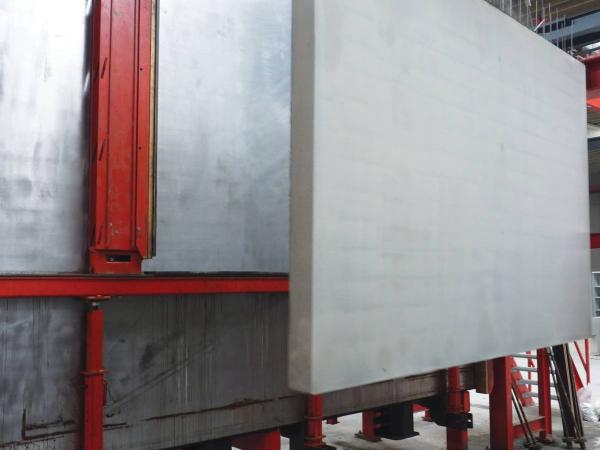

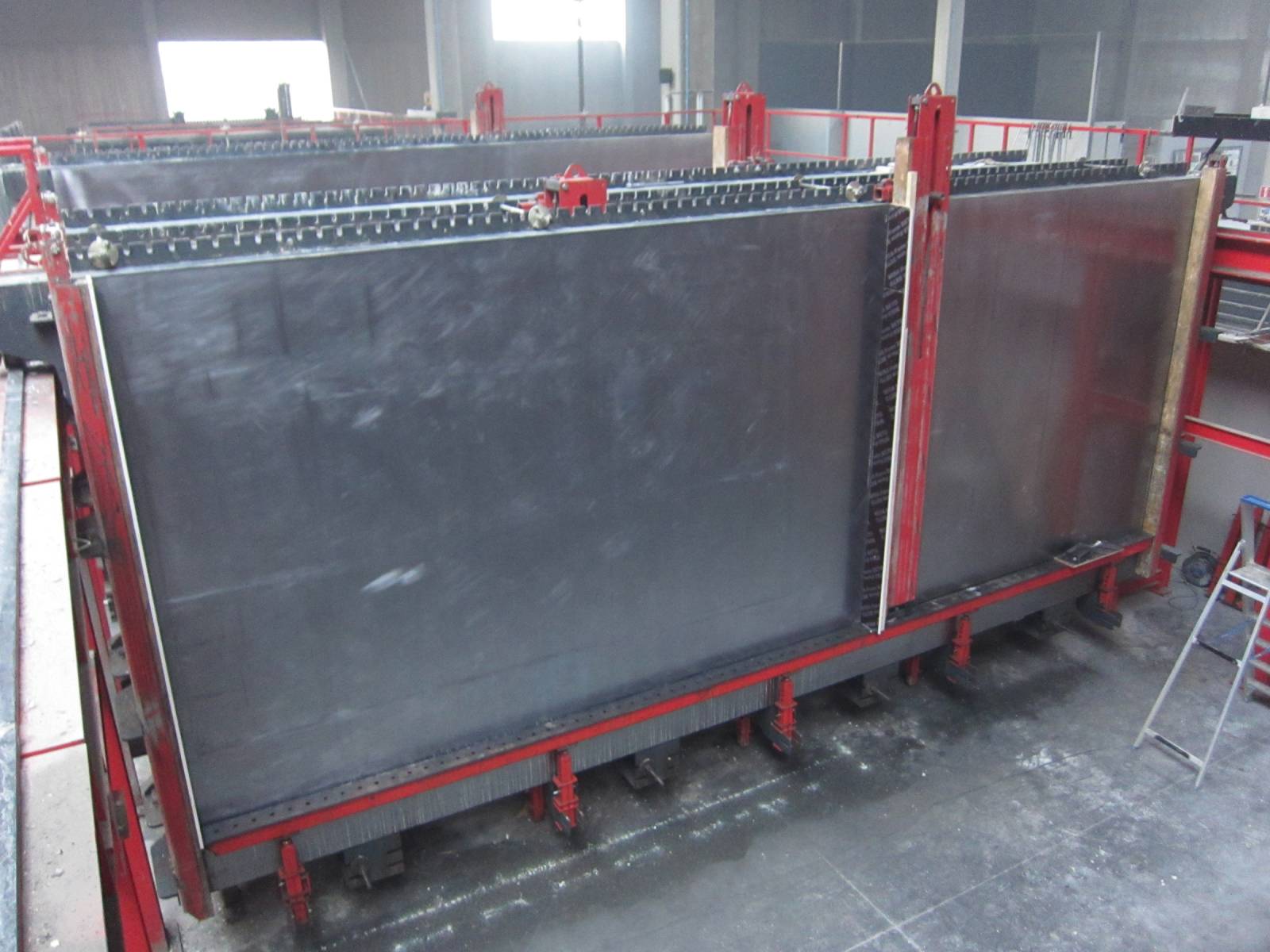

Sichtbetonqualität auf höchstem Niveau

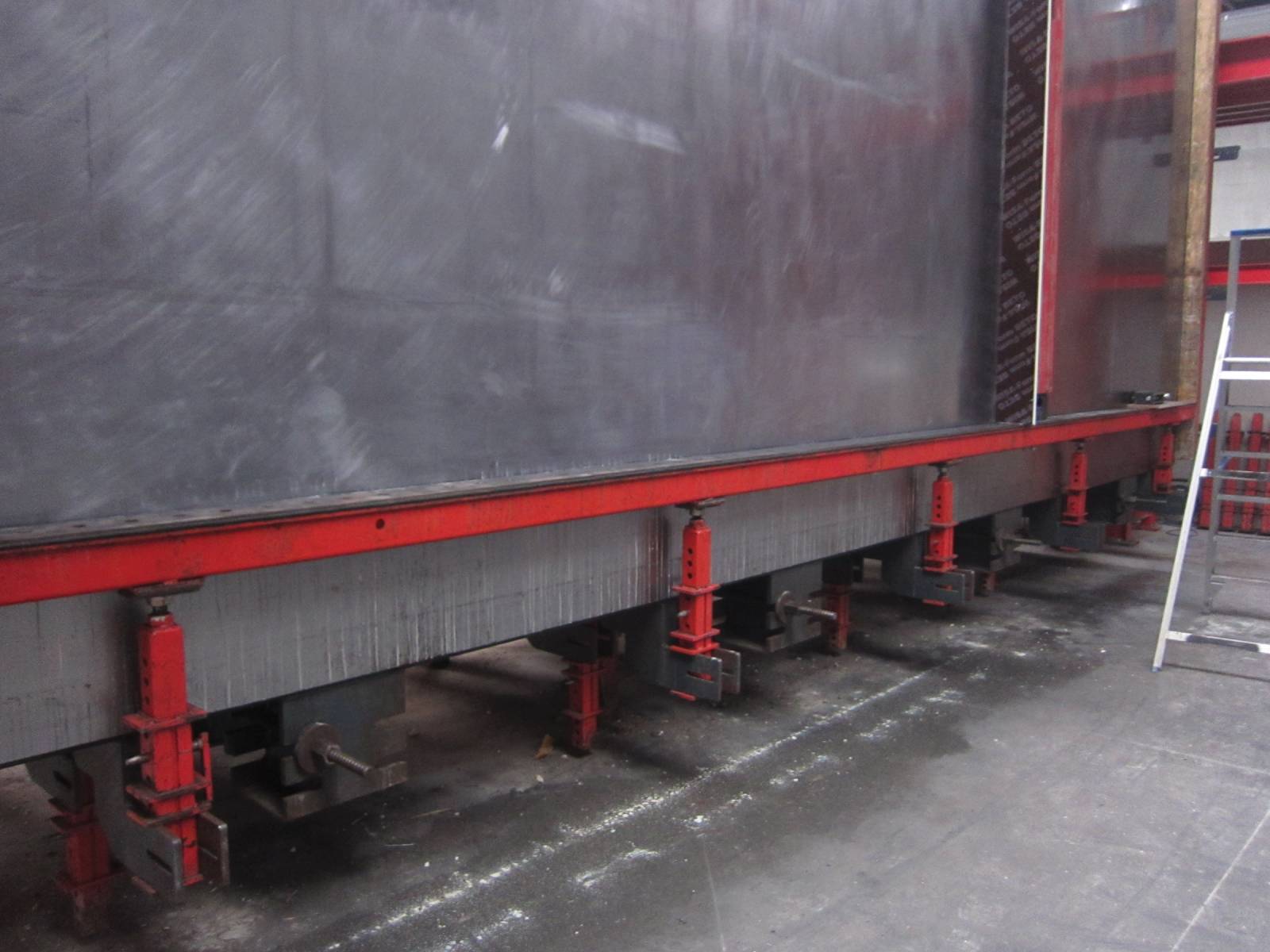

Je nach Einsatzbereich sind die Wände mit 8mm oder 10mm starkem Stahlblech belegt. Diese werden:

• bis 16m × 4,5m als einteiliges Schalblech ausgeführt
• gewalzt, gestrahlt und geschliffen
• individuell auf die gewünschte Rauigkeit abgestimmt (nach Kundenabsprache)

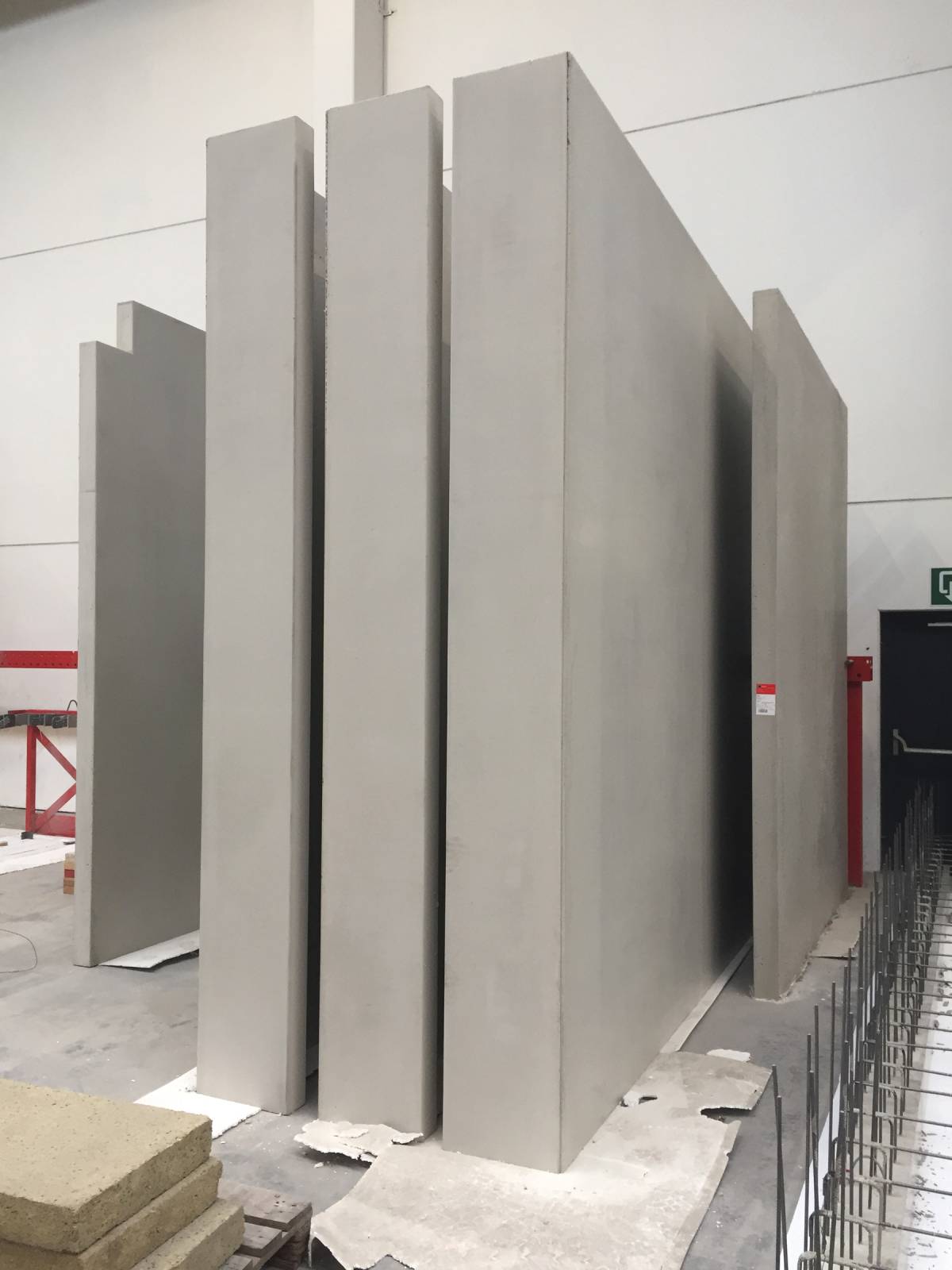

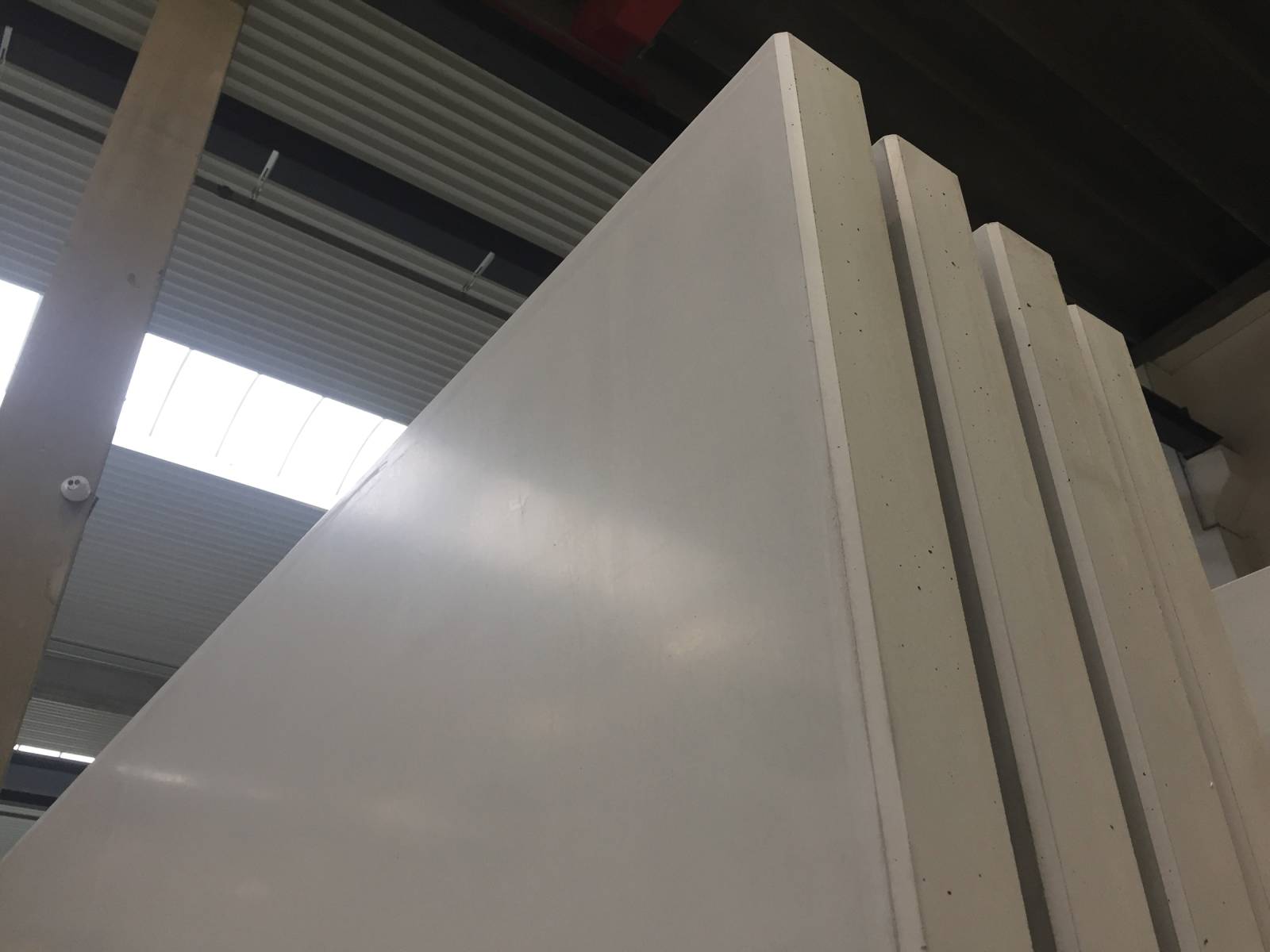

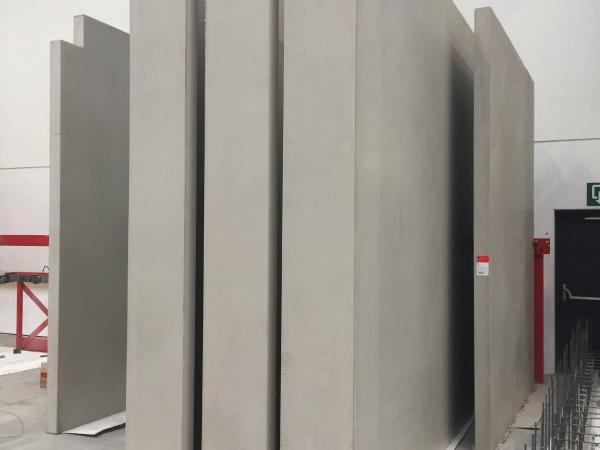

Das Ergebnis: glatte, hochwertige Sichtbetonflächen, auch bei anspruchsvollen Architekturprojekten.

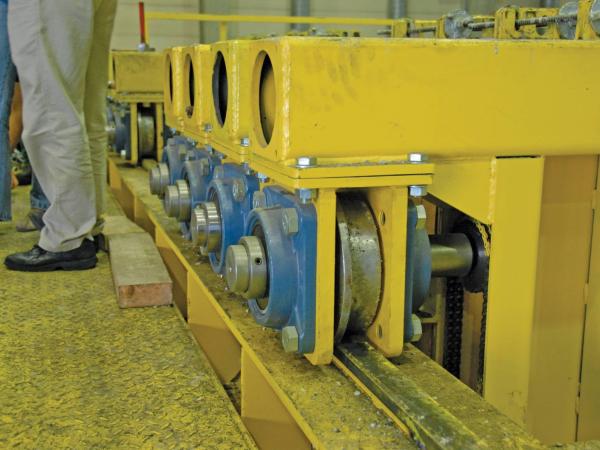

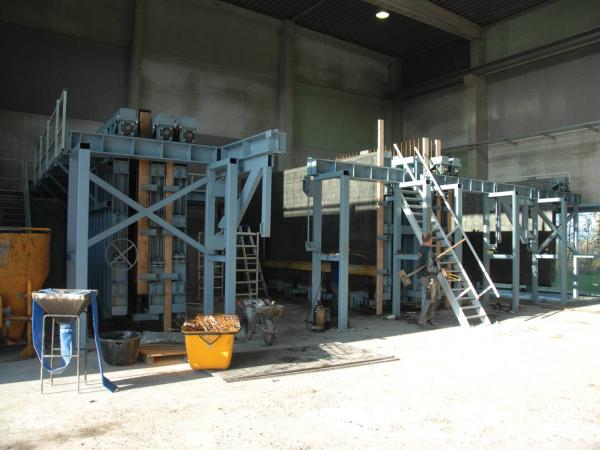

Überkopfgeführte Wandtafeln für optimalen Arbeitsraum

Die Wandtafeln hängen an einer oben liegenden Führungsschiene – so entsteht ein freier Arbeitsbereich ohne störende Bodenaufbauten.
Ideal für das Einschalen, Einbauen von Bewehrung, das Positionieren von Einbauteilen und die finale Betonage.

Flexible Spann- und Verfahrtechnik

Verspannungssystem:

• Unten: Druckspindeln
• Oben: Spannstäbe mit Ankermuttern
• Optional auch hydraulisch kuppelbare Systeme

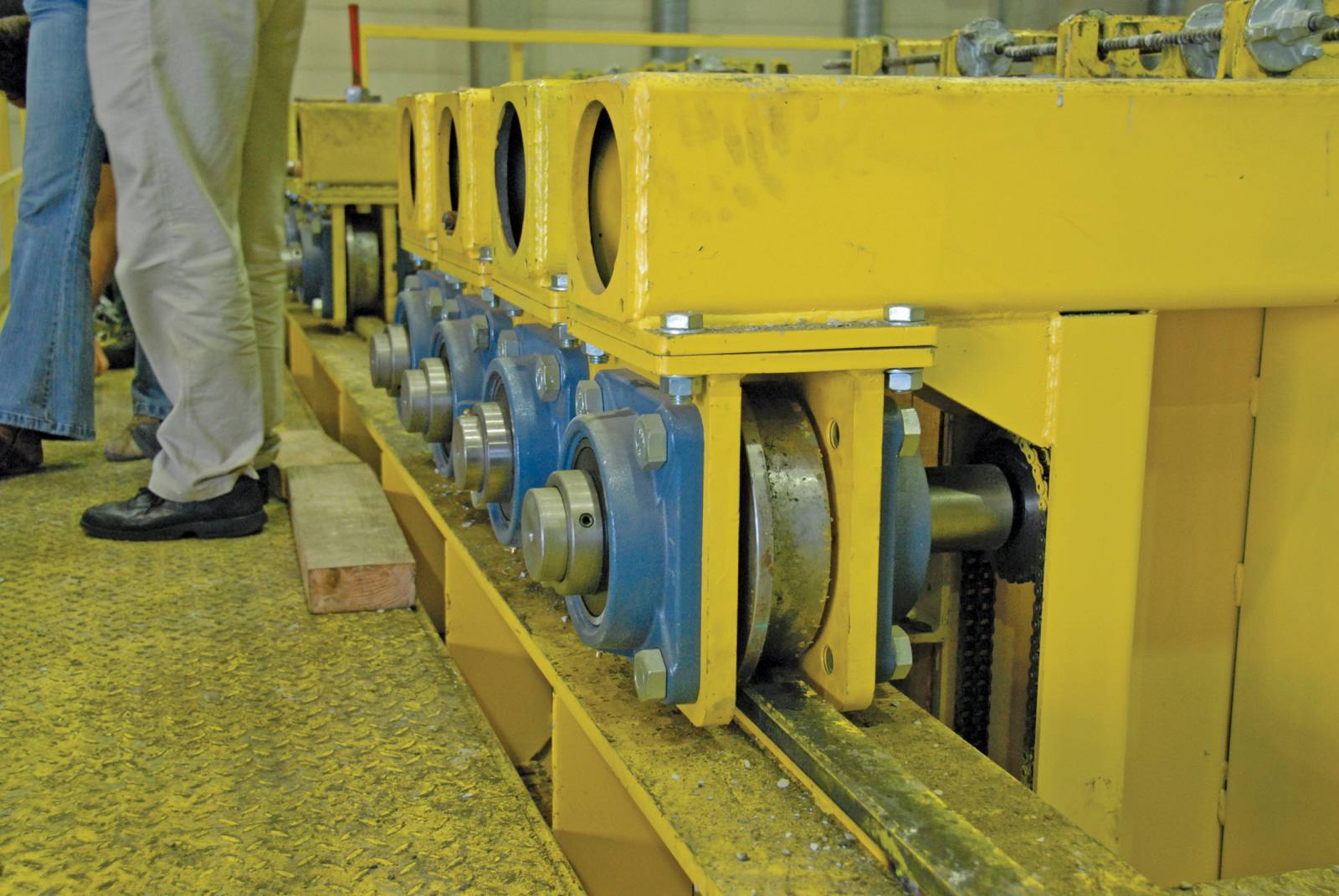

Verfahren der Wände: 3 Optionen

• Manuell – über Handrad mit Kettenantrieb

• Hydraulisch – mittels Zylindern an den Seitenwänden

• Elektrisch – über integrierte Elektromotoren

Alle Wände fahren parallel zu einer feststehenden Wand oder einer festen Mittelwand.

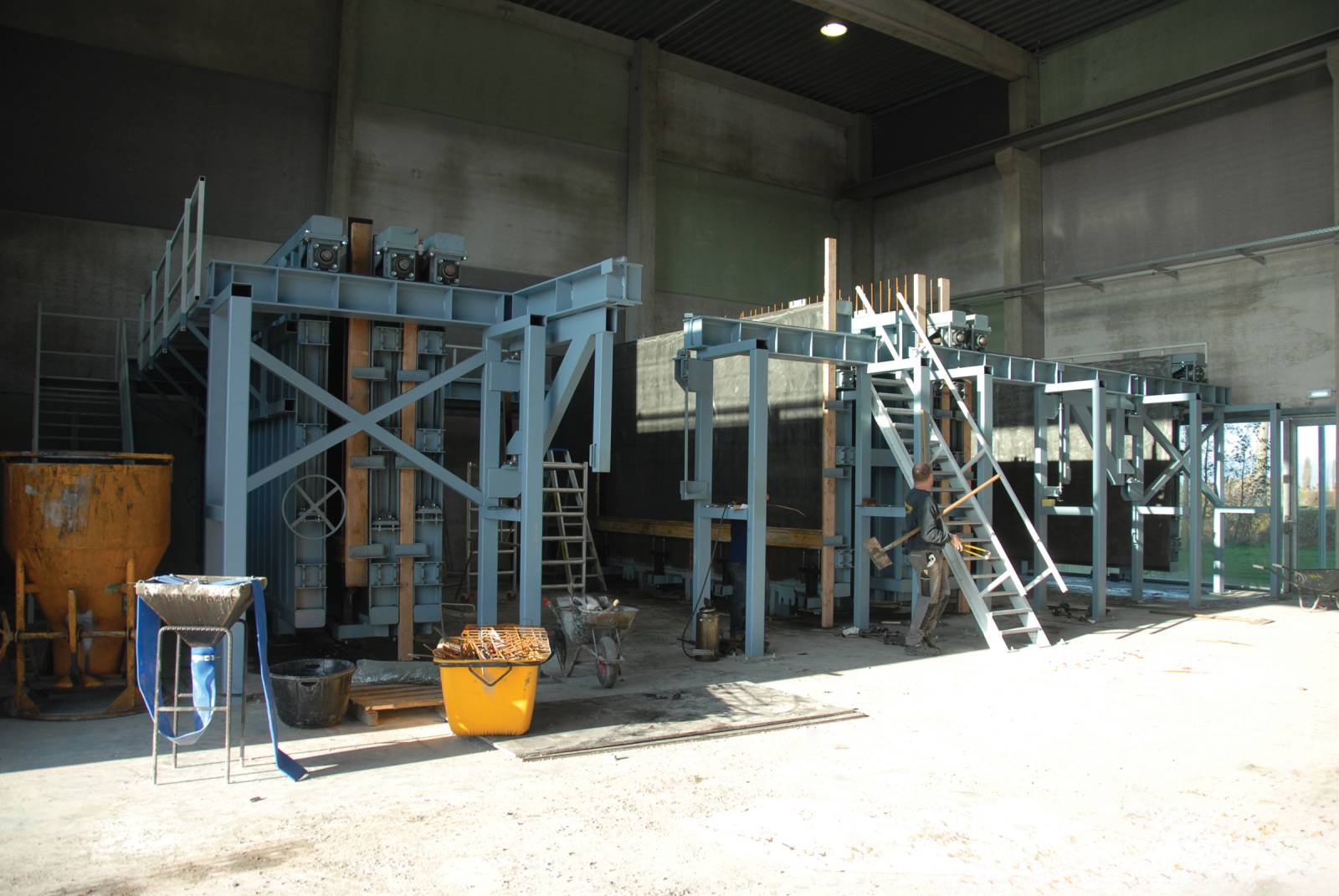

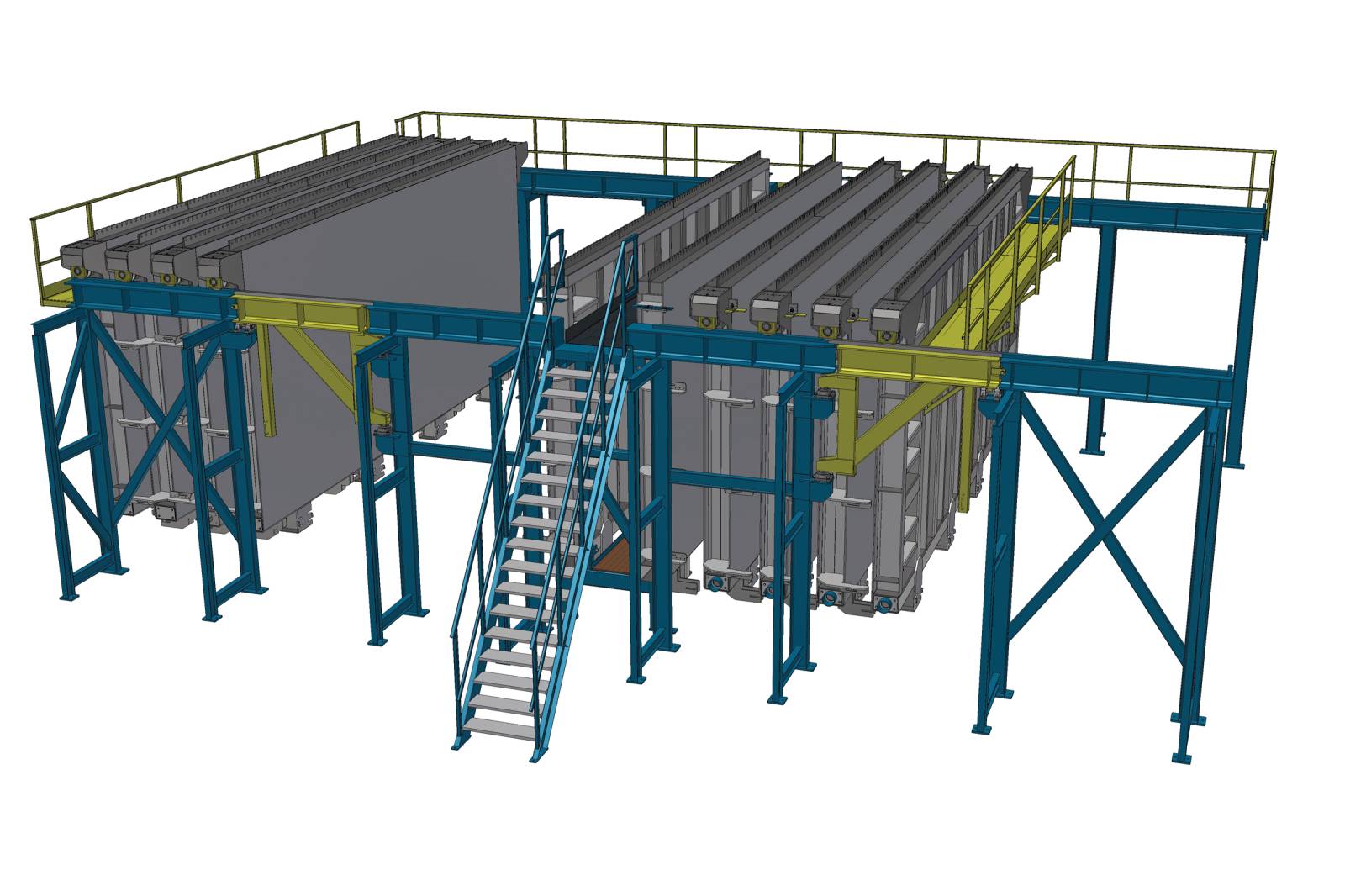

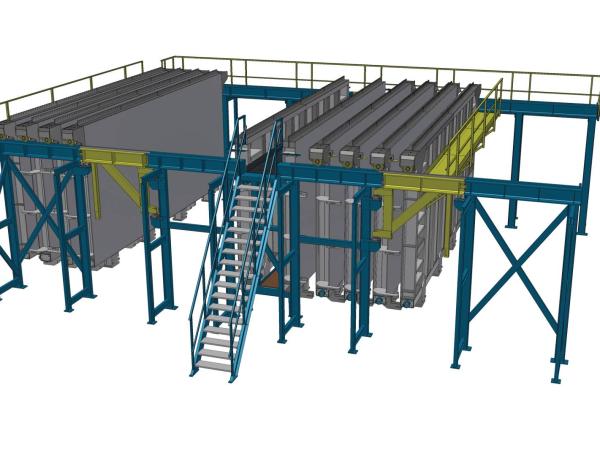

Aufbauvarianten & Vorteile der Mittelwandlösung

Option A:

• Feste Mittelwand
• 2 verfahrbare Endwände
• Mehrere Zwischenwände

Option B:

• Feste Endwand
• 1 verfahrbare Endwand
• Mehrere Zwischenwände

Vorteile einer Mittelwand:

• Beidseitige Bearbeitung möglich (mit Arbeitsbühne)
• Parallele Produktion auf zwei Seiten – effizient und unabhängig

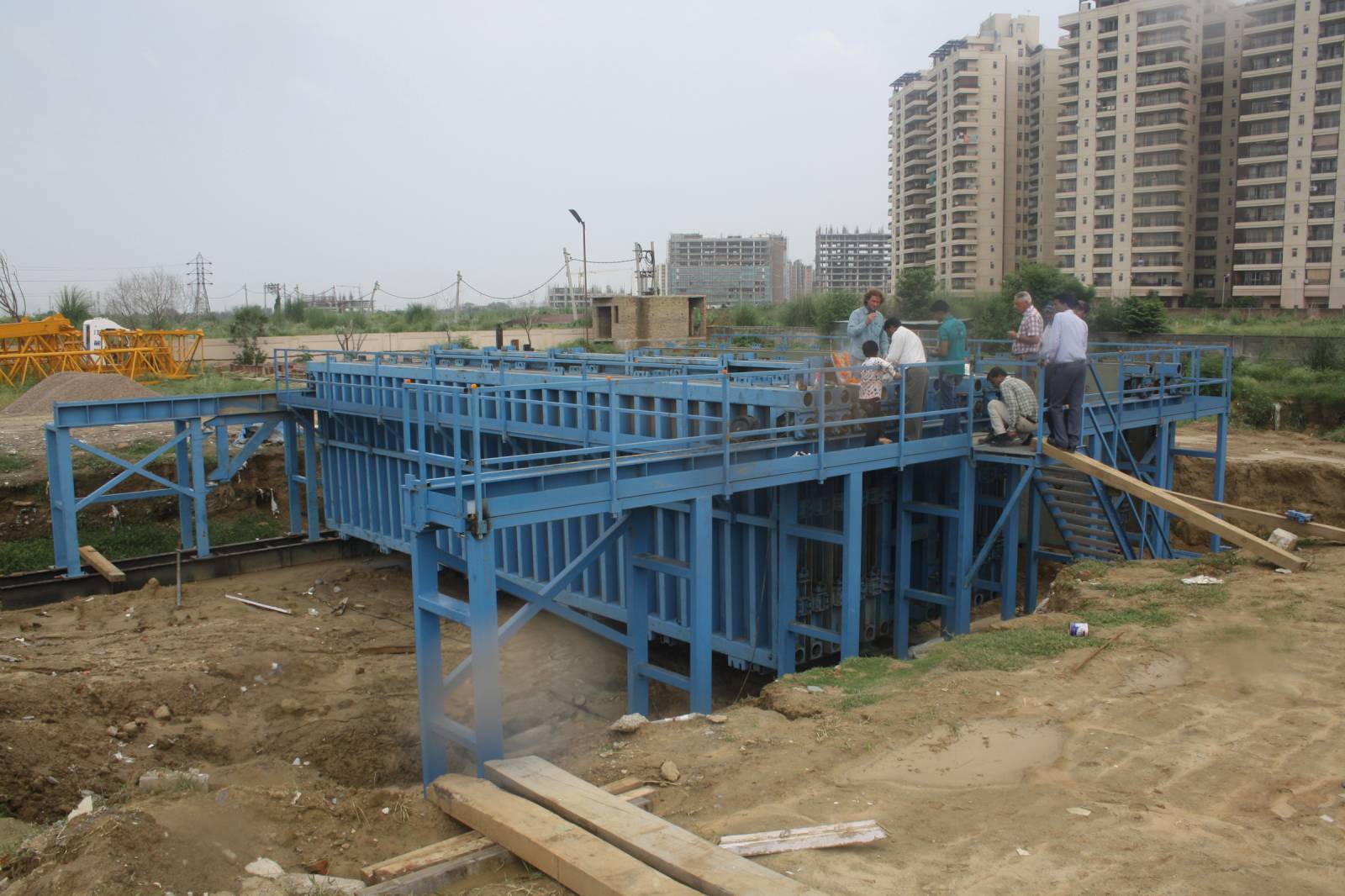

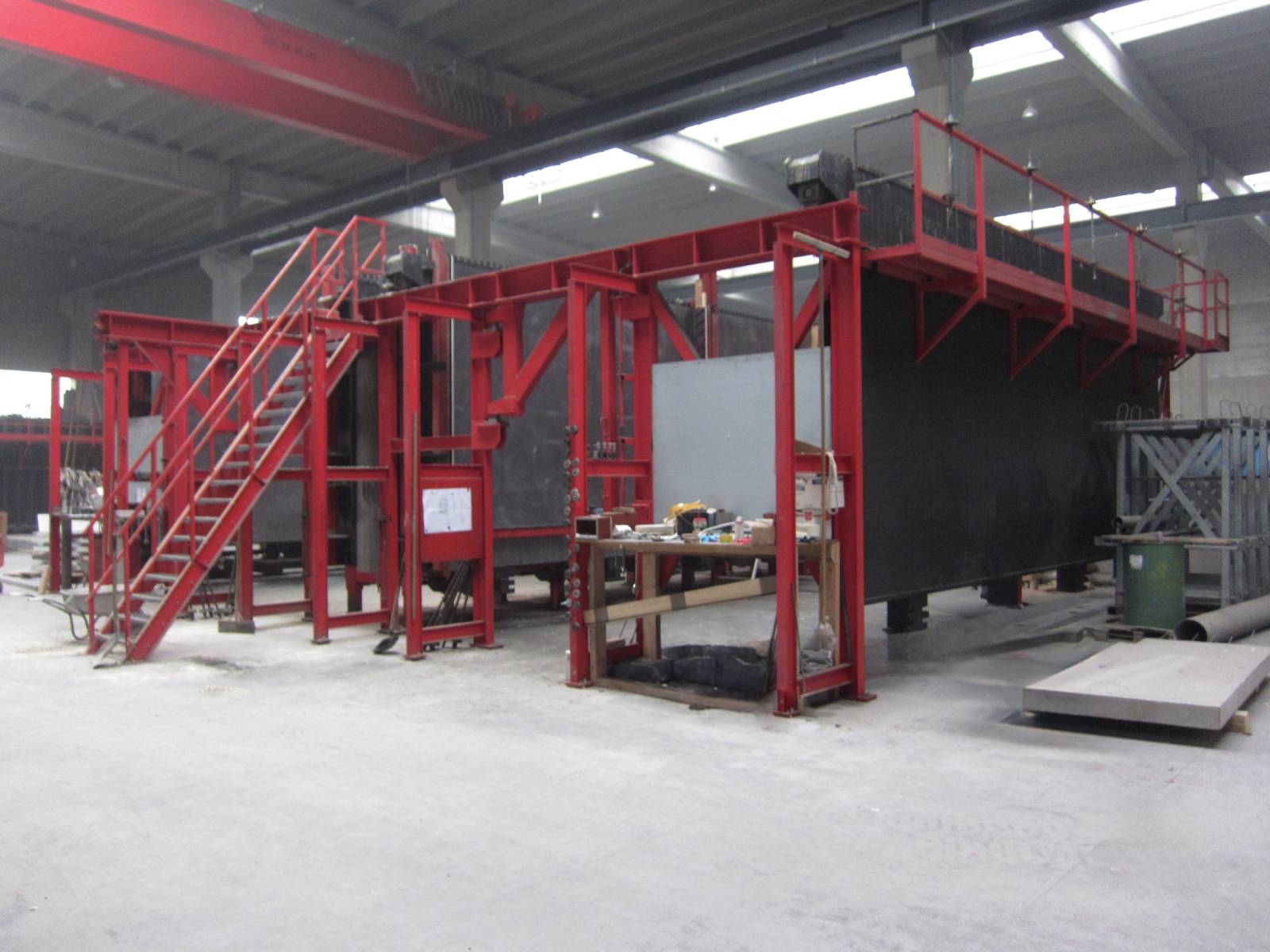

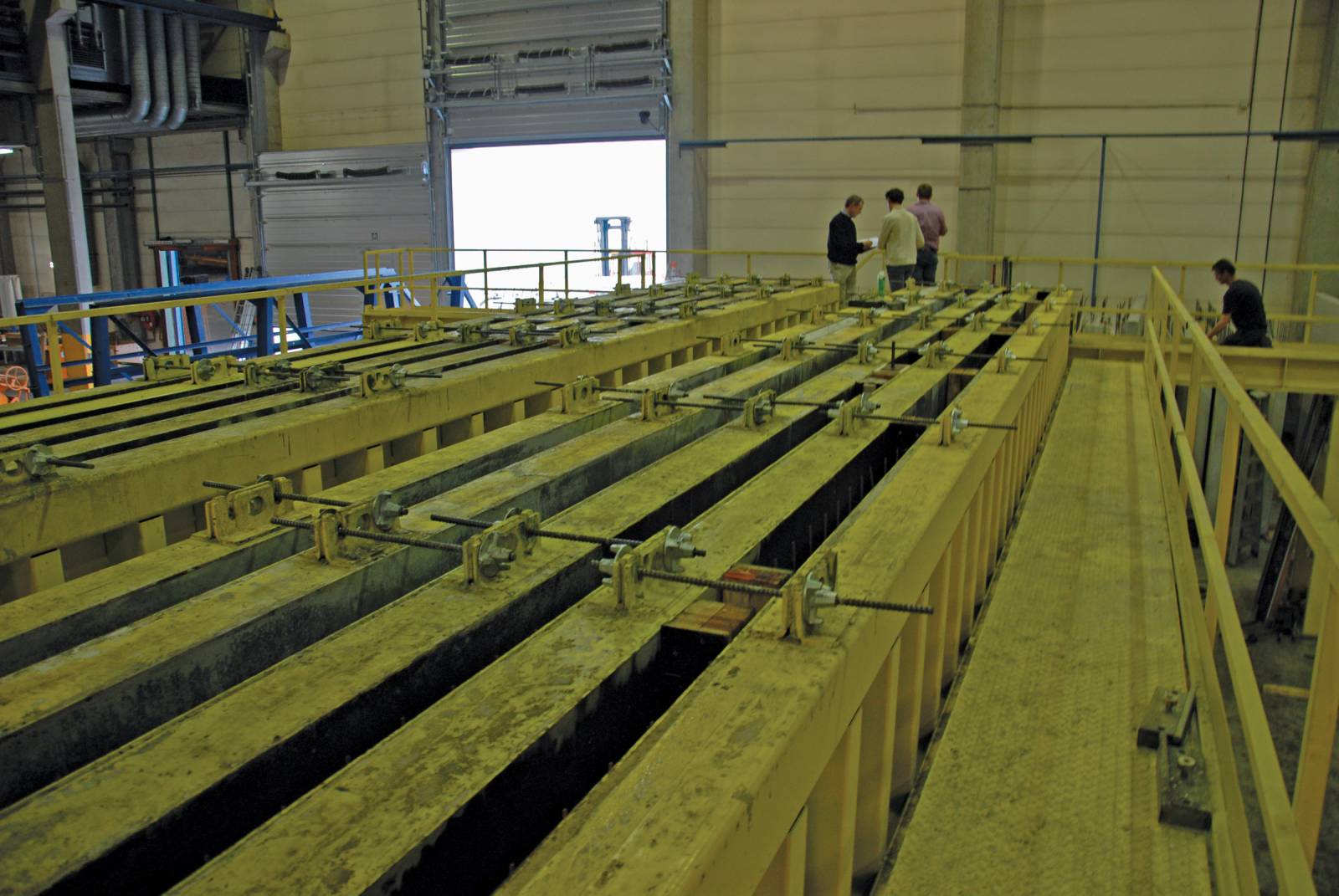

Alle Wände sind mit Arbeitsbühnen, Geländern und Treppenzugängen ausgestattet – normgerecht und sicher.

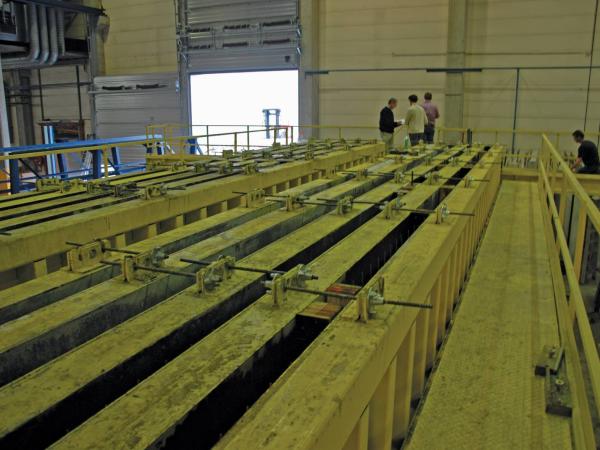

Abstellungen, Raster und Zubehör

Construx Precast liefert ein vollständiges Zubehörprogramm:

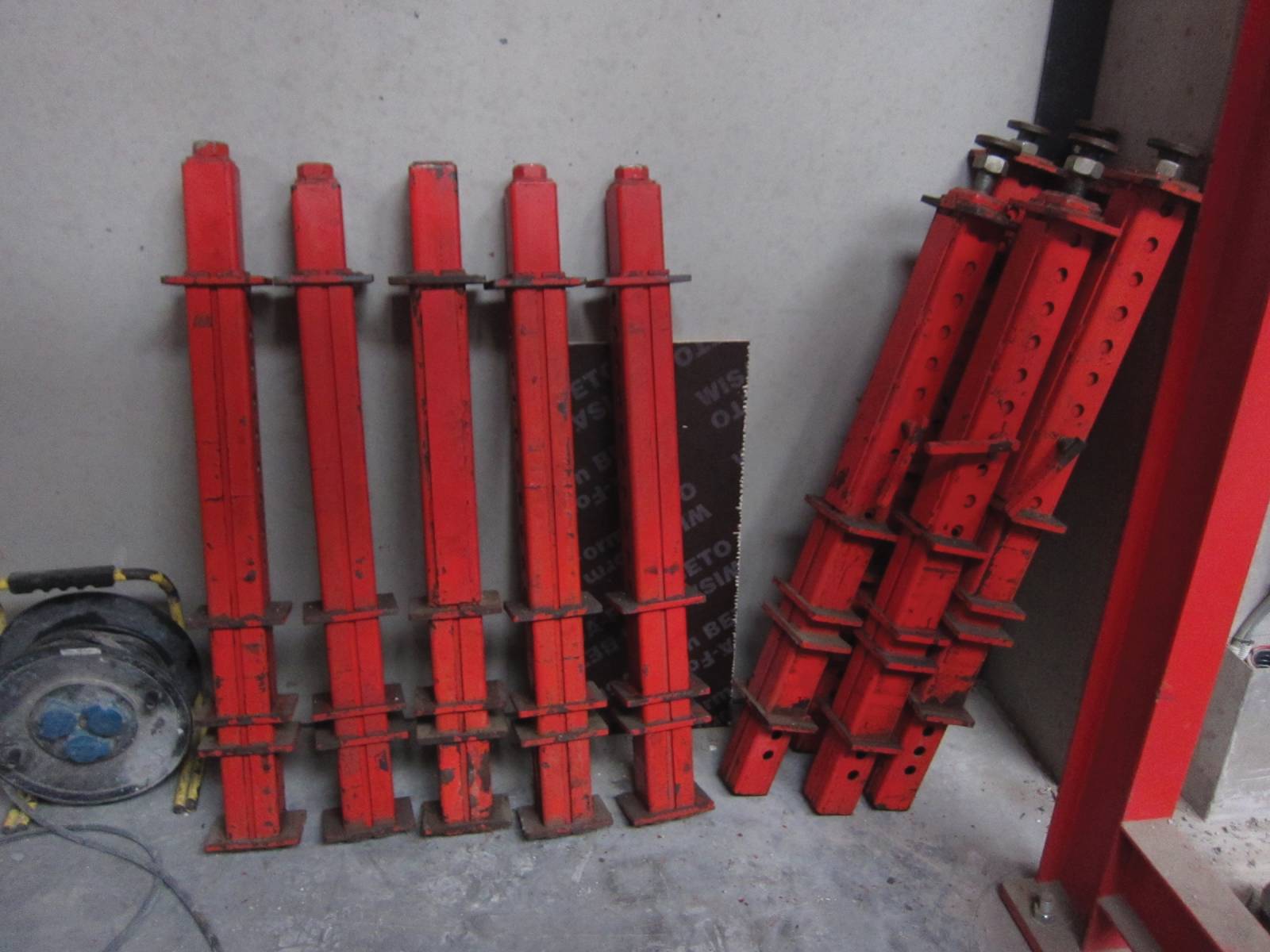

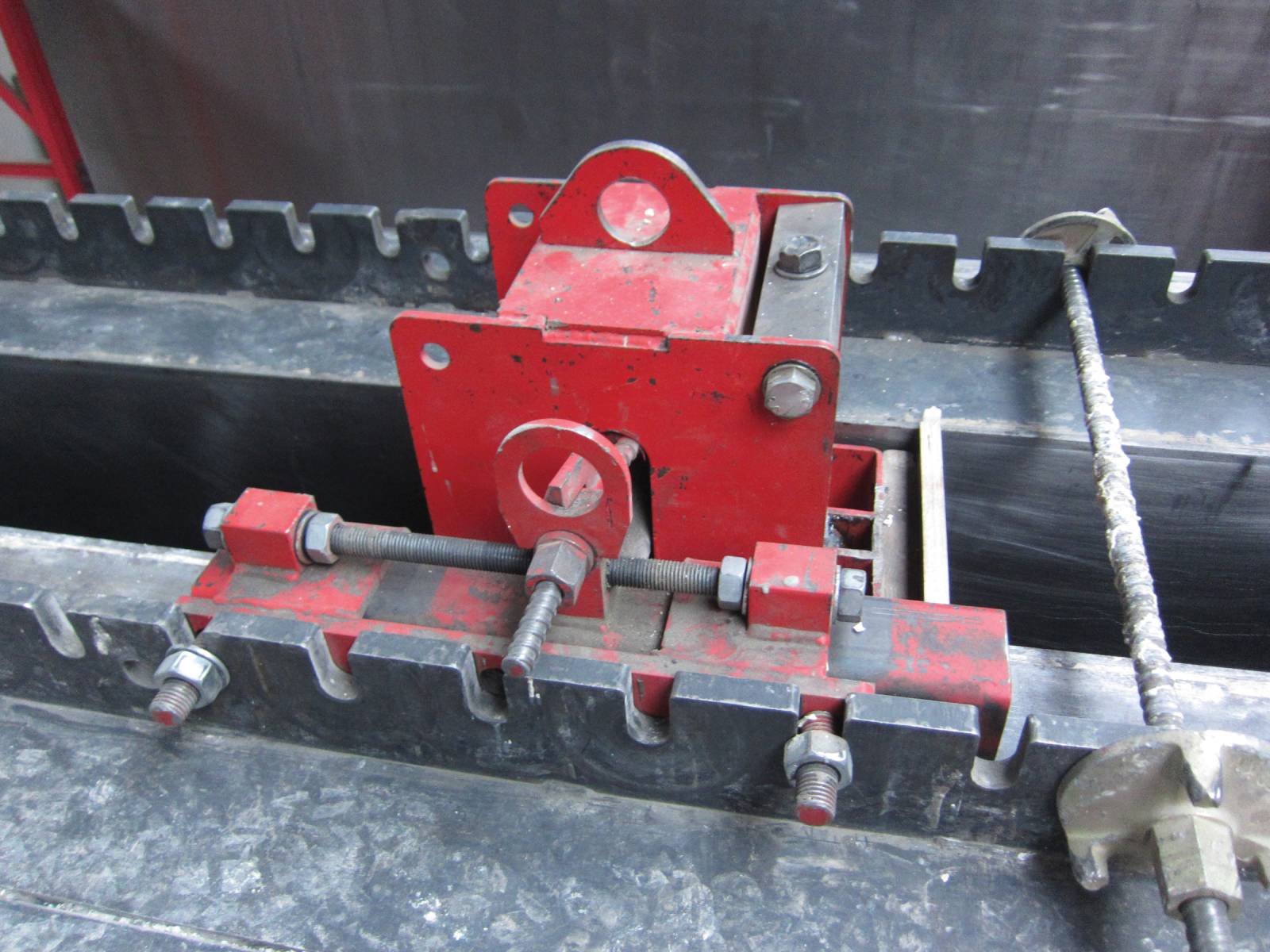

• Schalböden, verstellbare End- & Zwischenabstellungen
• Schrumpfbare Abstellungen zur Entschalung ohne Demontage
• Höhenverstellung in 10mm-Raster – präzise und werkzeuglos
• Kombination mit Magnetsystemen auf Anfrage möglich

Ihre Vorteile im Überblick

• Sichtbeton auf beiden Seiten – ideal für hochwertige Architekturwände
• Drei Verfahrvarianten – manuell, hydraulisch oder elektrisch
• Offener Arbeitsraum durch Überkopf-Führung
• Modular konfigurierbar – feste Mittelwand oder feste Endwand
• Schnelles Entschalen ohne Demontage der Abstellungen

Jetzt Projekt starten

Sie planen ein Fertigteilwerk mit Fokus auf Sichtbeton und Effizienz?
Sprechen Sie mit uns – wir liefern die passende Überkopf-Wand-Batterieschalung für Ihr Projekt.
