Zwei-Gelenk-Wand-Batterieschalung

Effiziente & ergonomische Lösung für Wandelemente

Die Zwei-Gelenk-Wand-Batterieschalung von Construx Weckenmann erhöht die Effizienz und Arbeitssicherheit bei der Produktion von Wandelementen – durch die Kombination eines horizontalen Einschalvorgangs mit dem vertikalen Betonieren.
Das patentierte Konzept basiert auf einer aufklappbaren Scharnierwand, die eine sichere, bodennahe Arbeitsweise ermöglicht – vergleichbar mit einem Kipptisch, jedoch platzsparender und produktionsoptimierter.

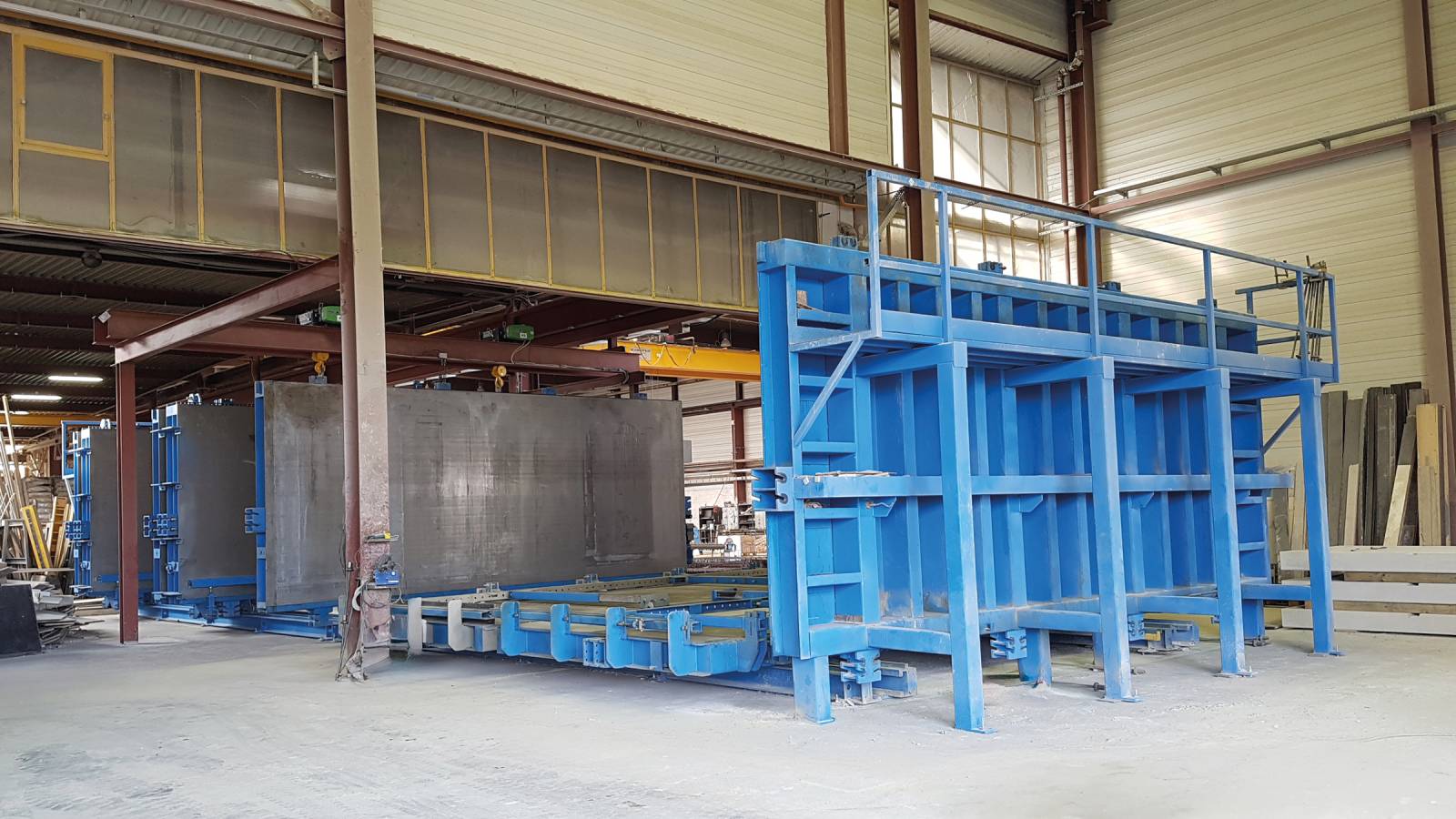

Schalungskonzept & Aufbau

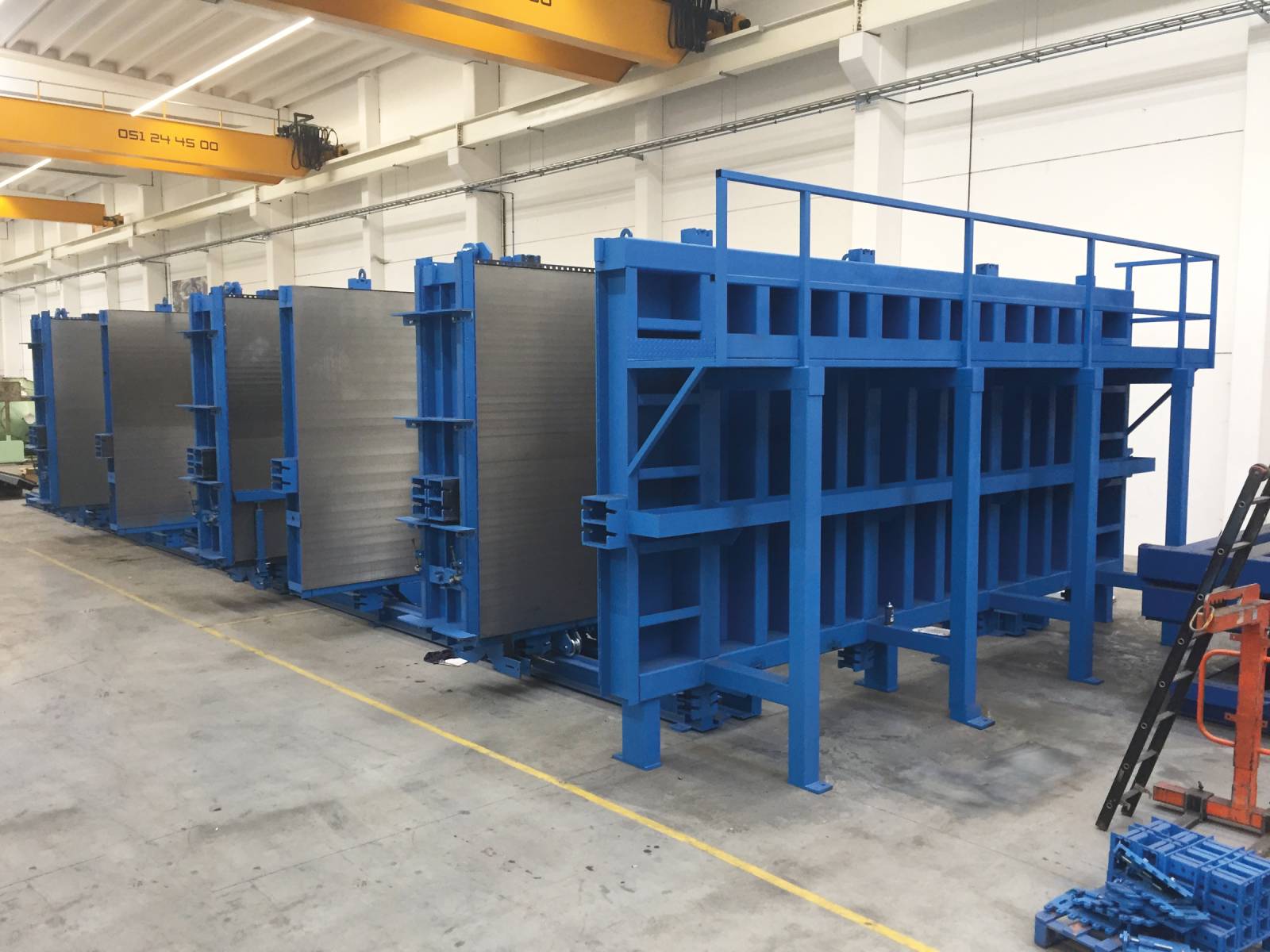

Die Schalungseinheit besteht aus folgenden Elementen:

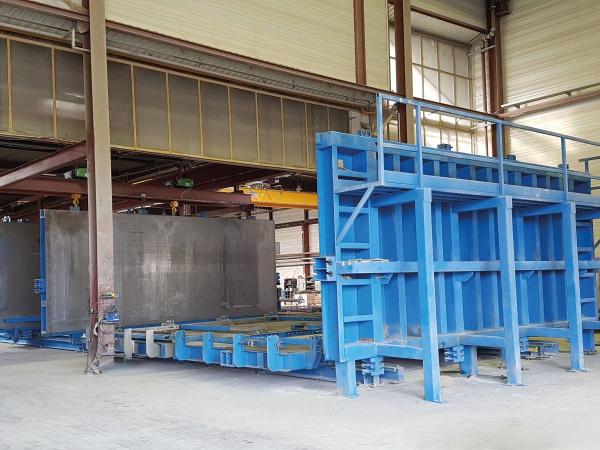

• 1× feste Außenwand mit längsseitiger Arbeitsbühne
• 1× verfahrbare Außenwand mit Arbeitsbühne
• 3× klappbare Scharnierwände (über Scharniere verbunden)
• 2× feste Zwischenwände

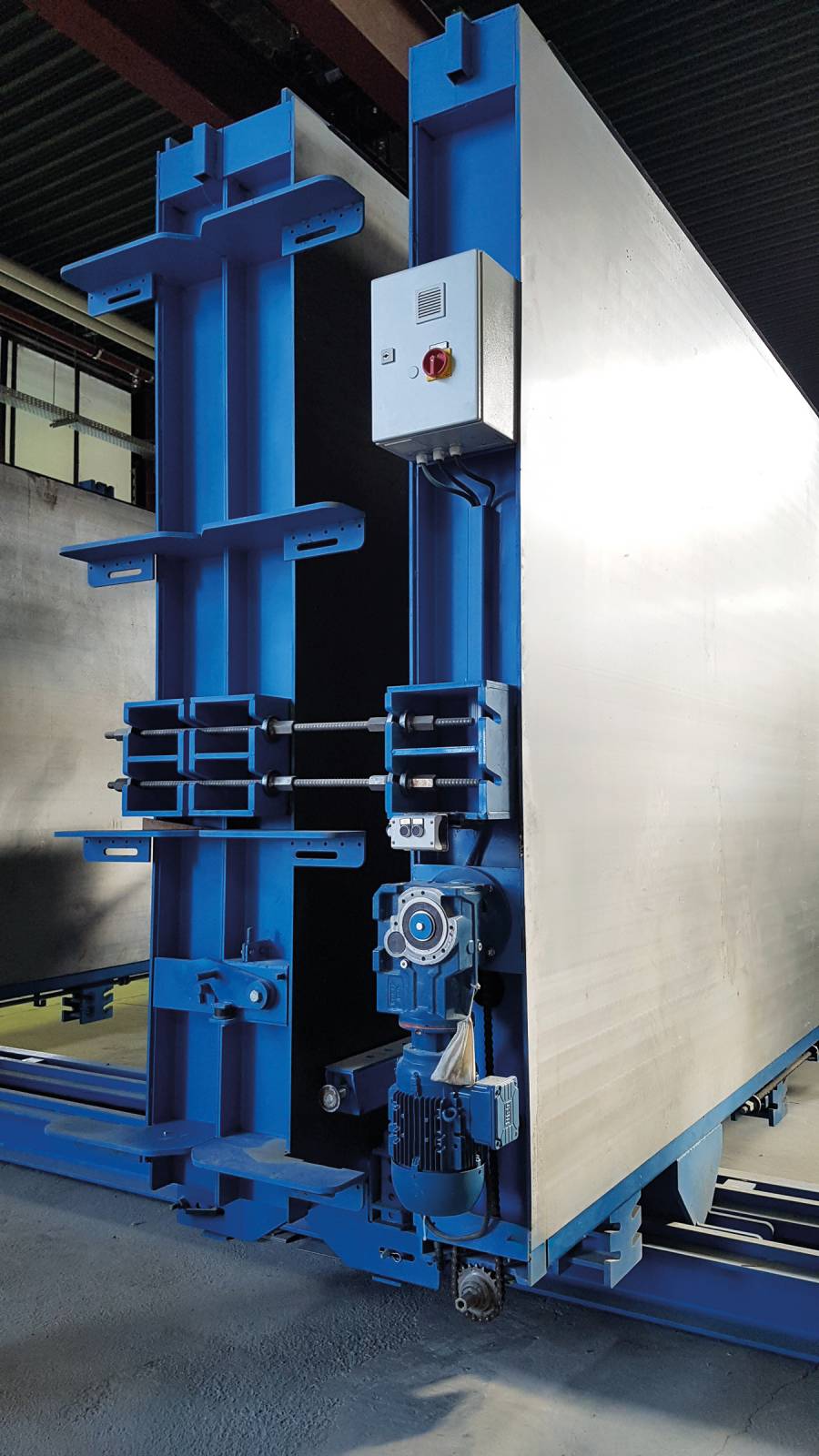

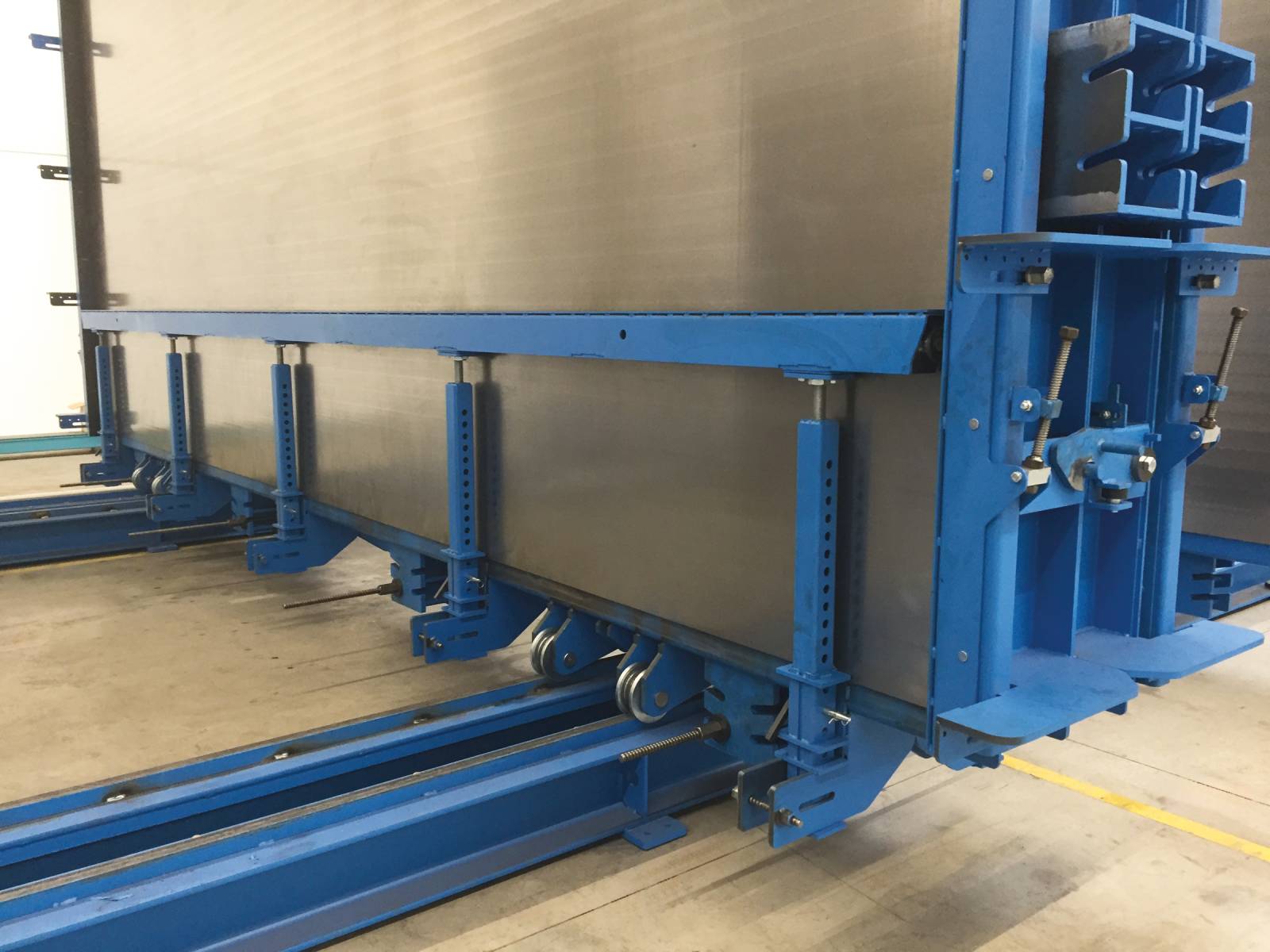

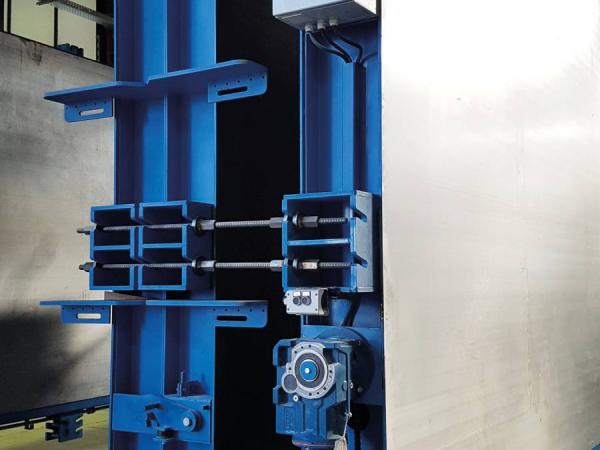

Scharnier- und Zwischenwände laufen auf Rollen und lassen sich manuell (über Kettenantrieb) oder elektrisch (über integrierte Elektromotoren) verfahren.
So können alle Schalungskomponenten flexibel auf Laufschienen positioniert werden.

Horizontal einschalen, vertikal betonieren

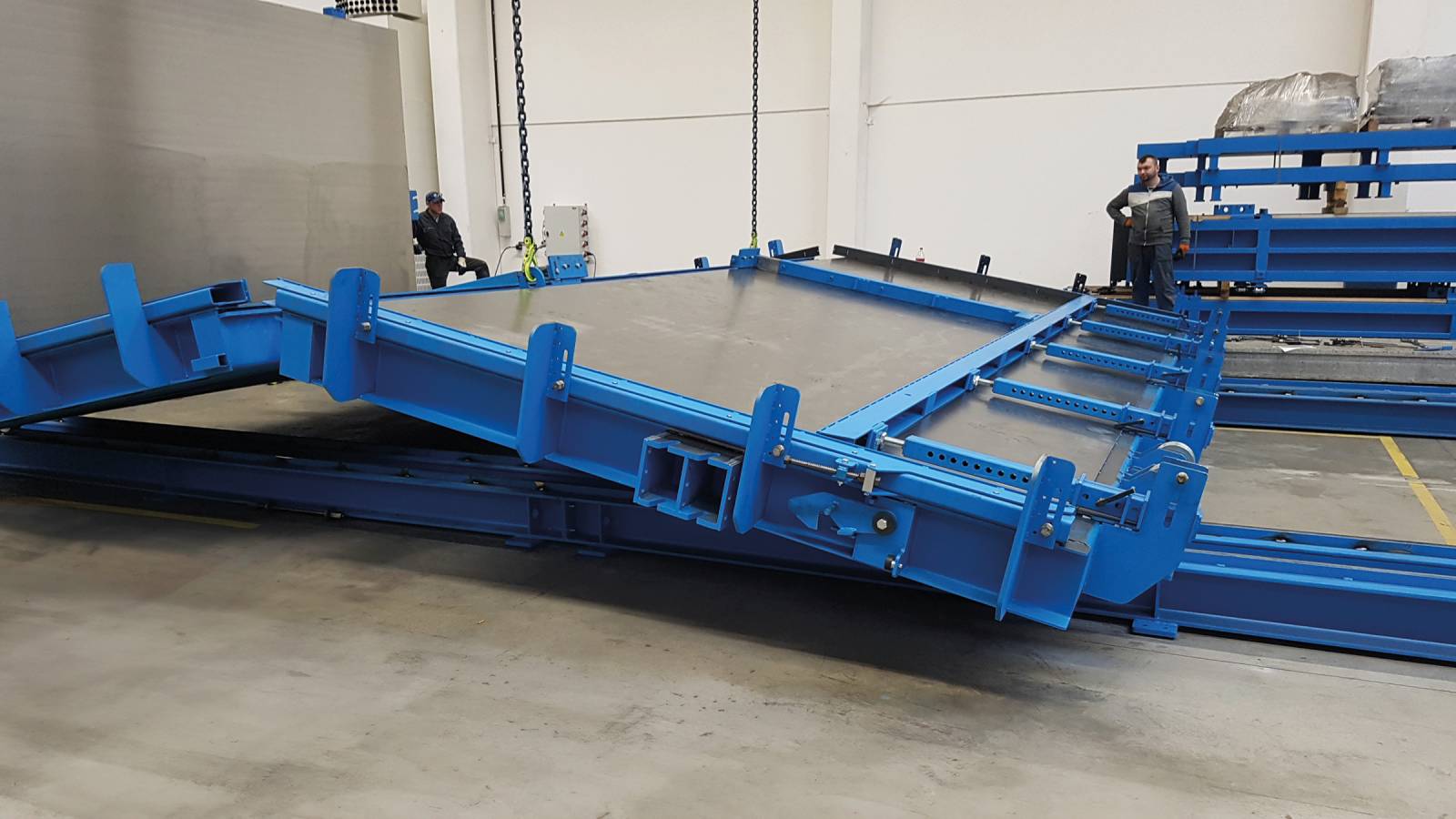

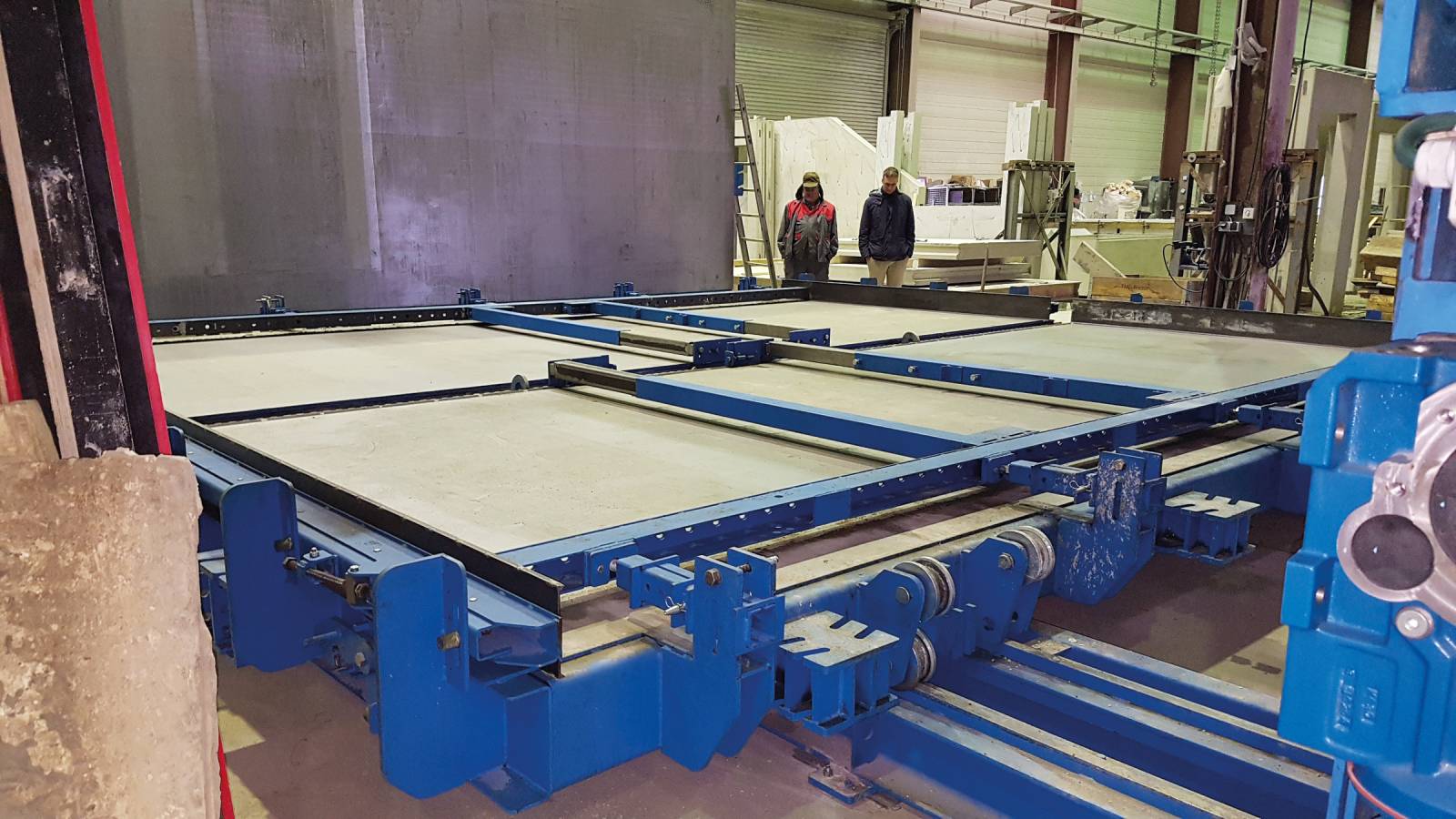

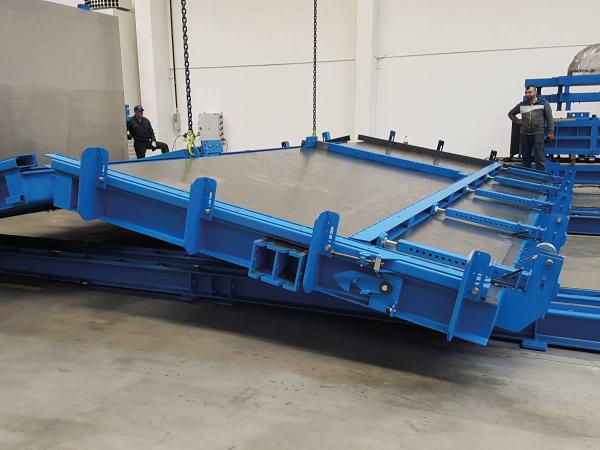

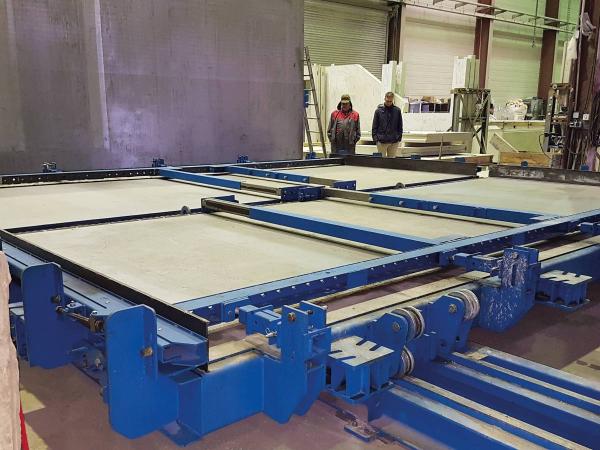

Im geöffneten Zustand bildet jede Scharnierwand zwei horizontale Tische.
Auf diesen können folgende Arbeitsschritte ergonomisch und sicher auf Bodenhöhe durchgeführt werden:

• Befestigung von Abstellungen und Anschlägen
• Einbringen von Einbauteilen
• Aufbringen von Trennmittel / Einölen der Oberfläche
• Verlegung der Bewehrung

Nach Fertigstellung beider Seiten der Scharnierwand wird diese hydraulisch oder mechanisch aufgerichtet und in vertikaler Position geschlossen. Die Zwischenwände dienen dann als doppelseitige Schalung zwischen den Elementen.

Arbeitssicherheit & Gesundheitsschutz

Durch die Möglichkeit, nahezu alle Arbeitsschritte in Bodennähe auszuführen, erfüllt die Zwei-Gelenk-Wand-Batterieschalung moderne Arbeitsschutzanforderungen und reduziert Gefährdungen bei Arbeiten in größerer Höhe.

• Weniger Leitern und Hebebühnen erforderlich
• Ergonomische Bewehrungsverlegung
• Optimierte Reinigung und Pflege der Schalelemente
• Hohe Prozesssicherheit und Wiederholgenauigkeit

Ihre Vorteile im Überblick

• Horizontales Einschalen wie am Kipptisch, jedoch platzsparend
• Vertikale Betonage mit präziser Wandführung
• Motorisierte oder manuelle Verfahrtechnik
• Perfekt für große Serien mit variierenden Wandhöhen
• Ideal für moderne Fertigteilwerke mit Fokus auf Ergonomie und Sicherheit

Jetzt Projekt starten

Sie möchten die Effizienz Ihrer Wandproduktion steigern und gleichzeitig die ergonomischen Anforderungen Ihrer Mitarbeiter erfüllen?
Kontaktieren Sie uns – wir planen Ihre Zwei-Gelenk-Wand-Batterieschalung maßgeschneidert für Ihr Fertigteilwerk.
