Schalungen für Wohneinheiten

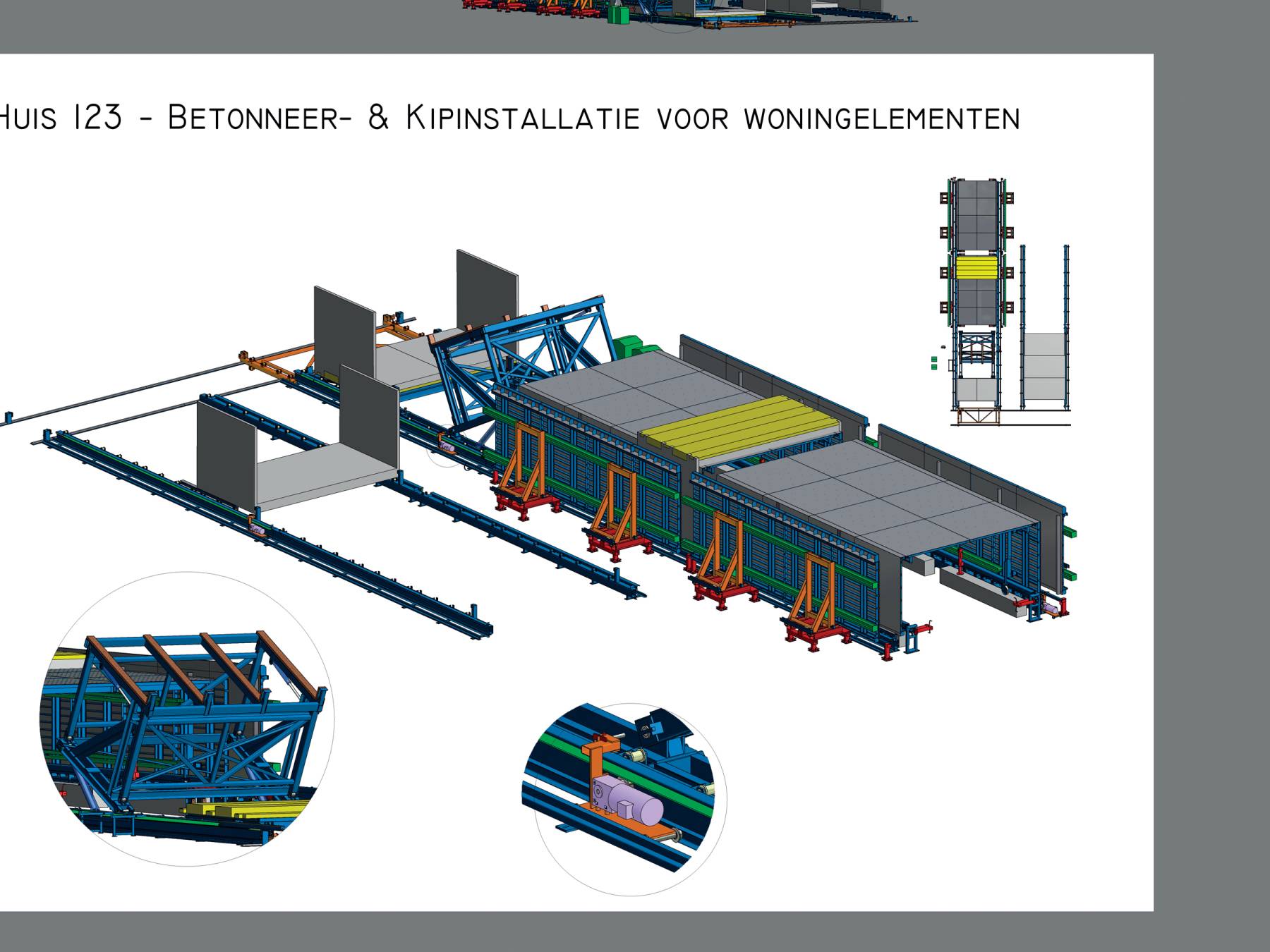

Umlaufanlage zur Vorfertigung modularer Wohneinheiten

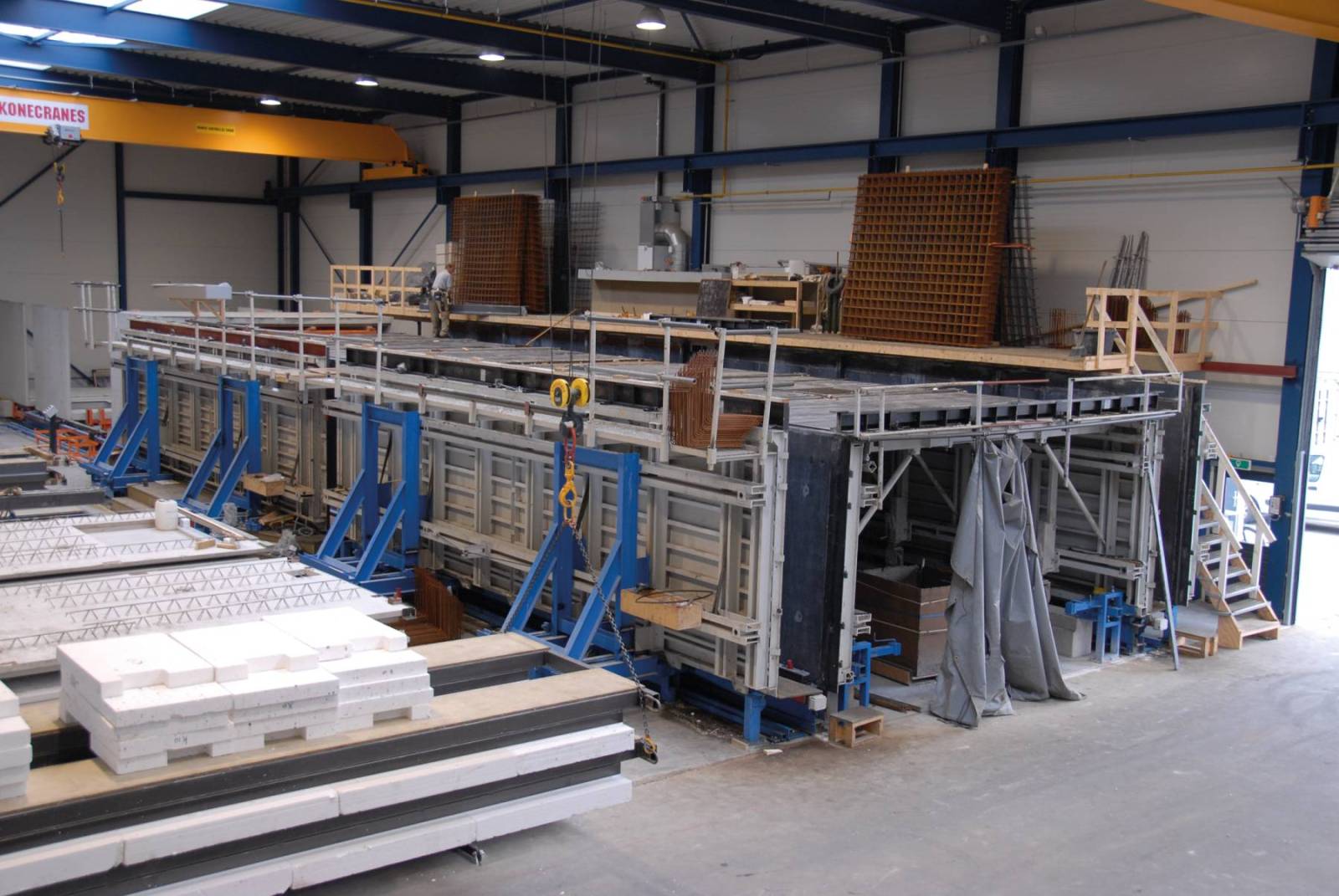

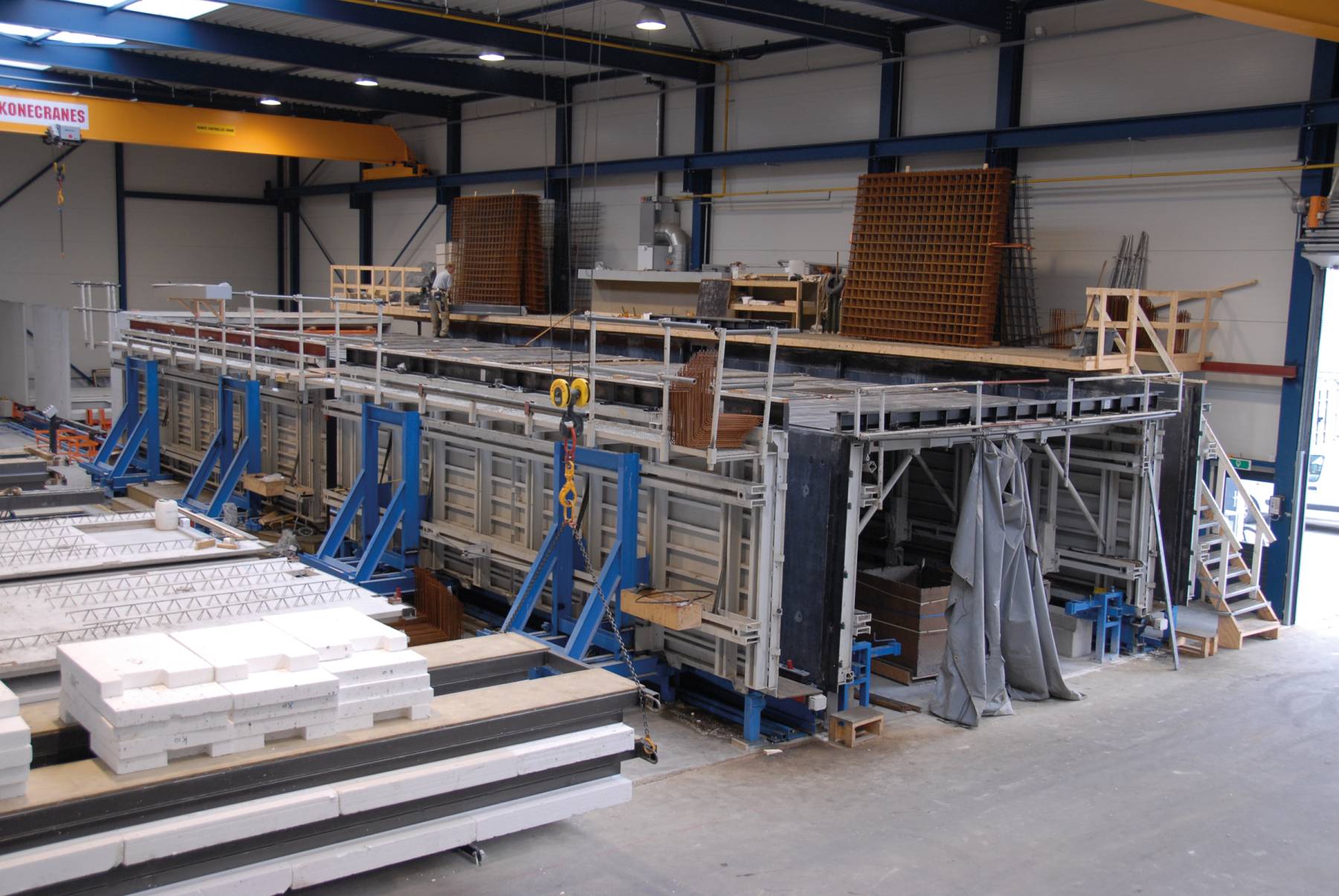

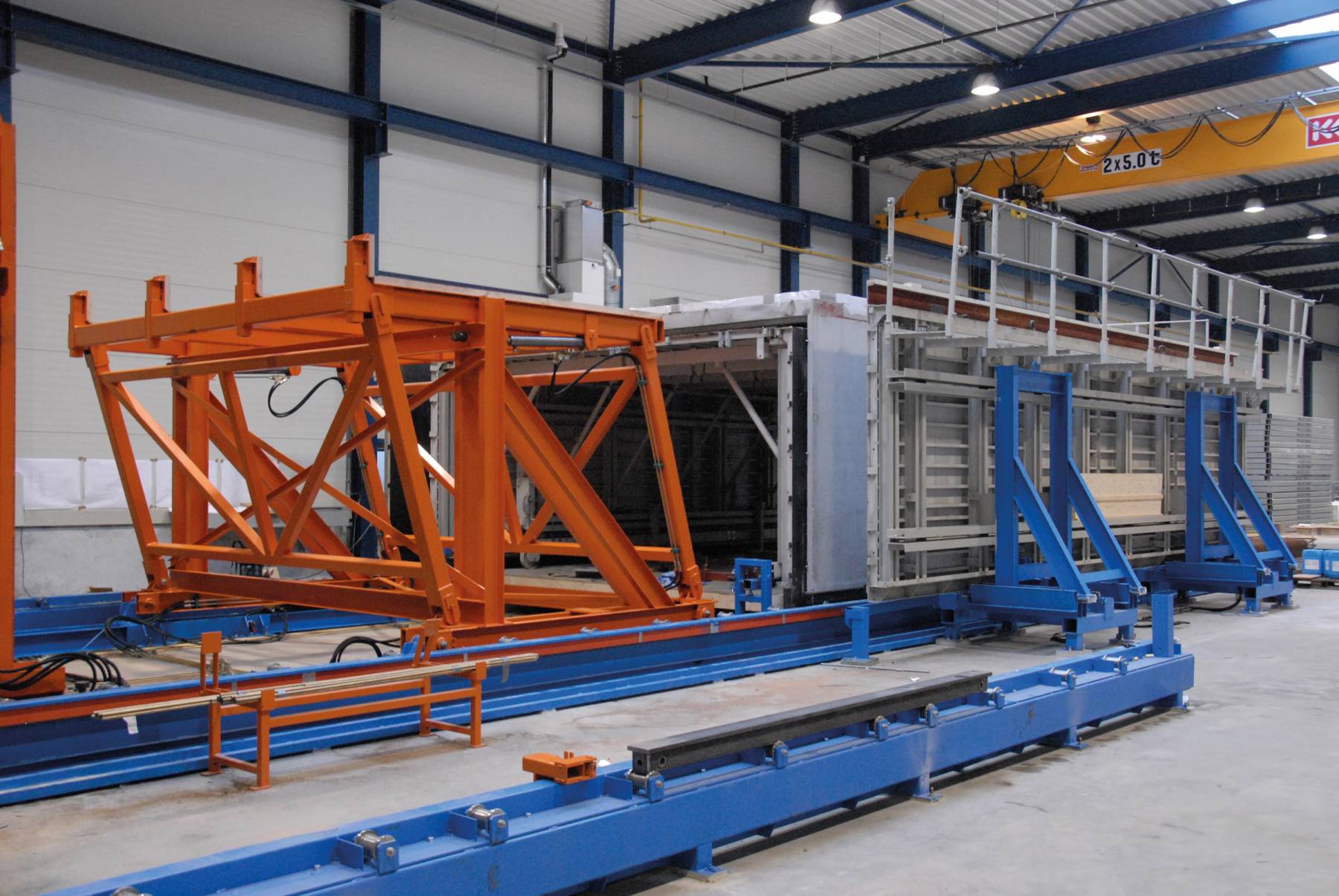

Die Wände und Böden der Elemente werden umgestürzt in einer Tunnelschalung gegossen.

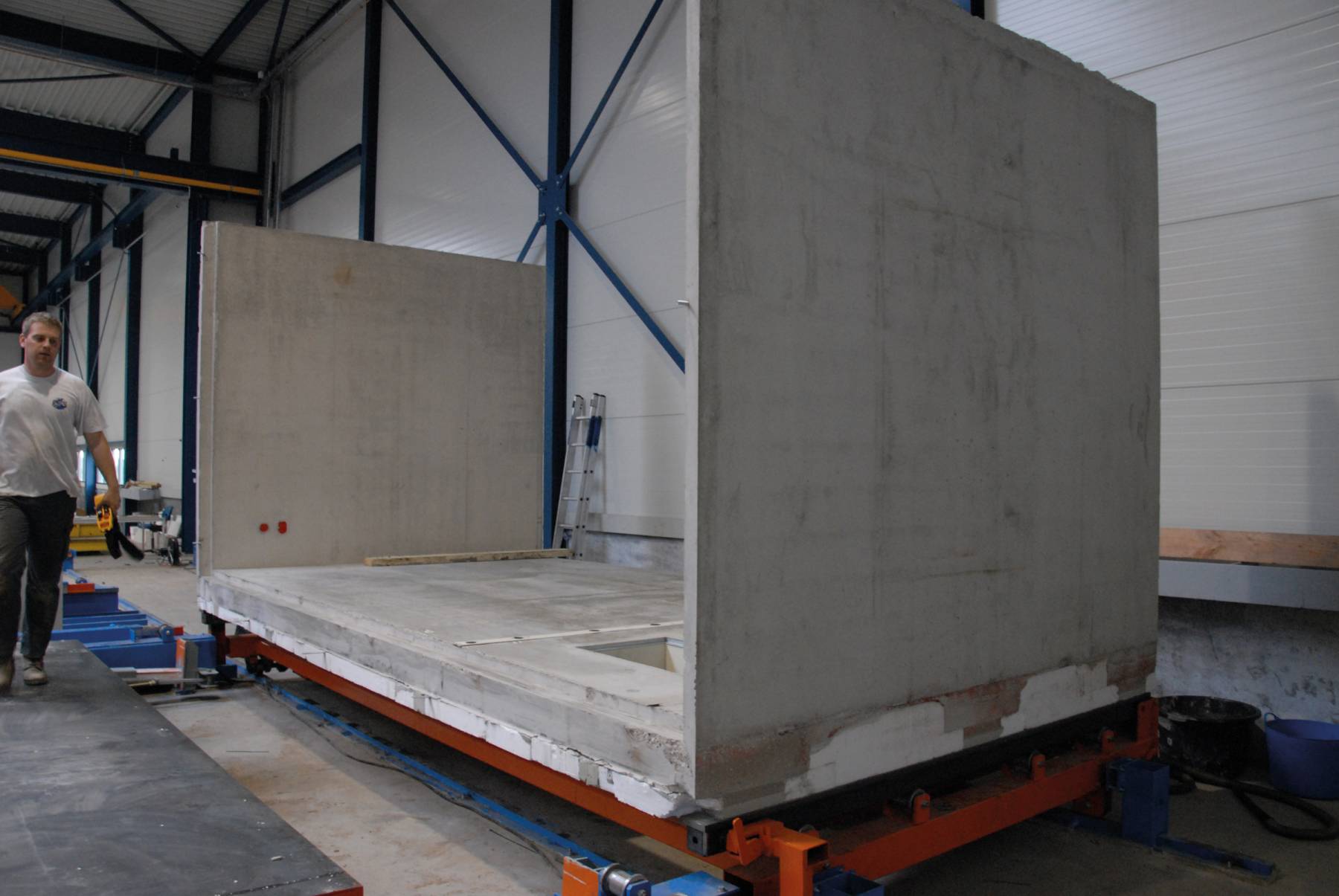

Nach dem Ausschalen werden sie um 180° gedreht und zu einer Feinbearbeitungsbahn transportiert. Dort werden die Zwischenwände und die Dachplatte angebracht. Sowohl in der Tunnelschalung als auch auf der Feinbearbeitungsbahn stehen die Elemente in der Reihenfolge, in der sie später bauseitig aufgestellt werden. Auf den 2 hintereinander aufgestellten 9,6m langen Tunnelschalungen können jeden Tag 6 Elemente mit 3m Länge gegossen werden.
Die Basiselemente von 104 to:
- L 3080 mm x W 5720 mm x H 2900 mm
- Wandstärke100 mm, Bodenstärke 300 mm
Die Reihenfolge:
- Wände und Boden betonieren
- Hydraulisch ausschalen
- Element elektrisch verfahren

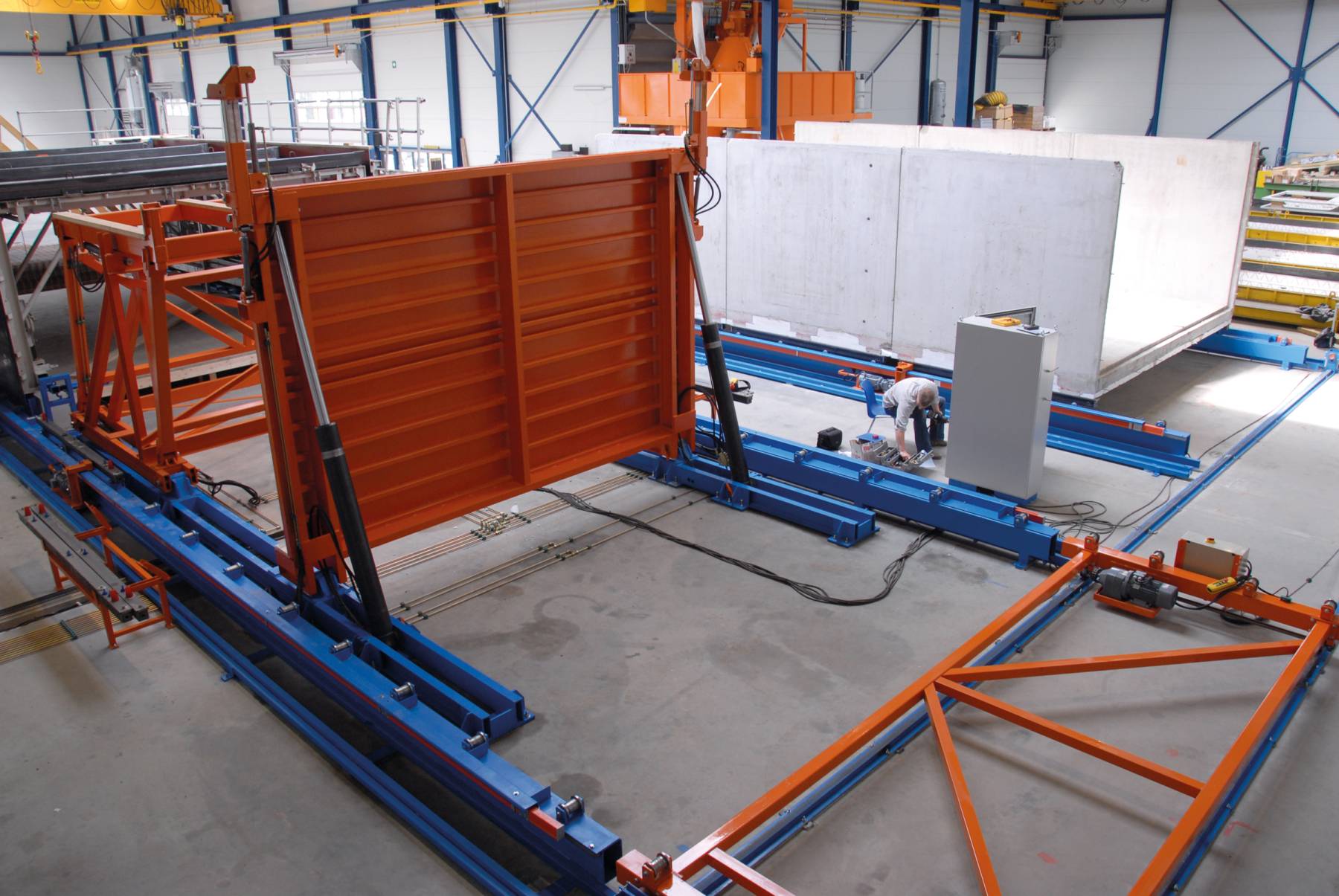

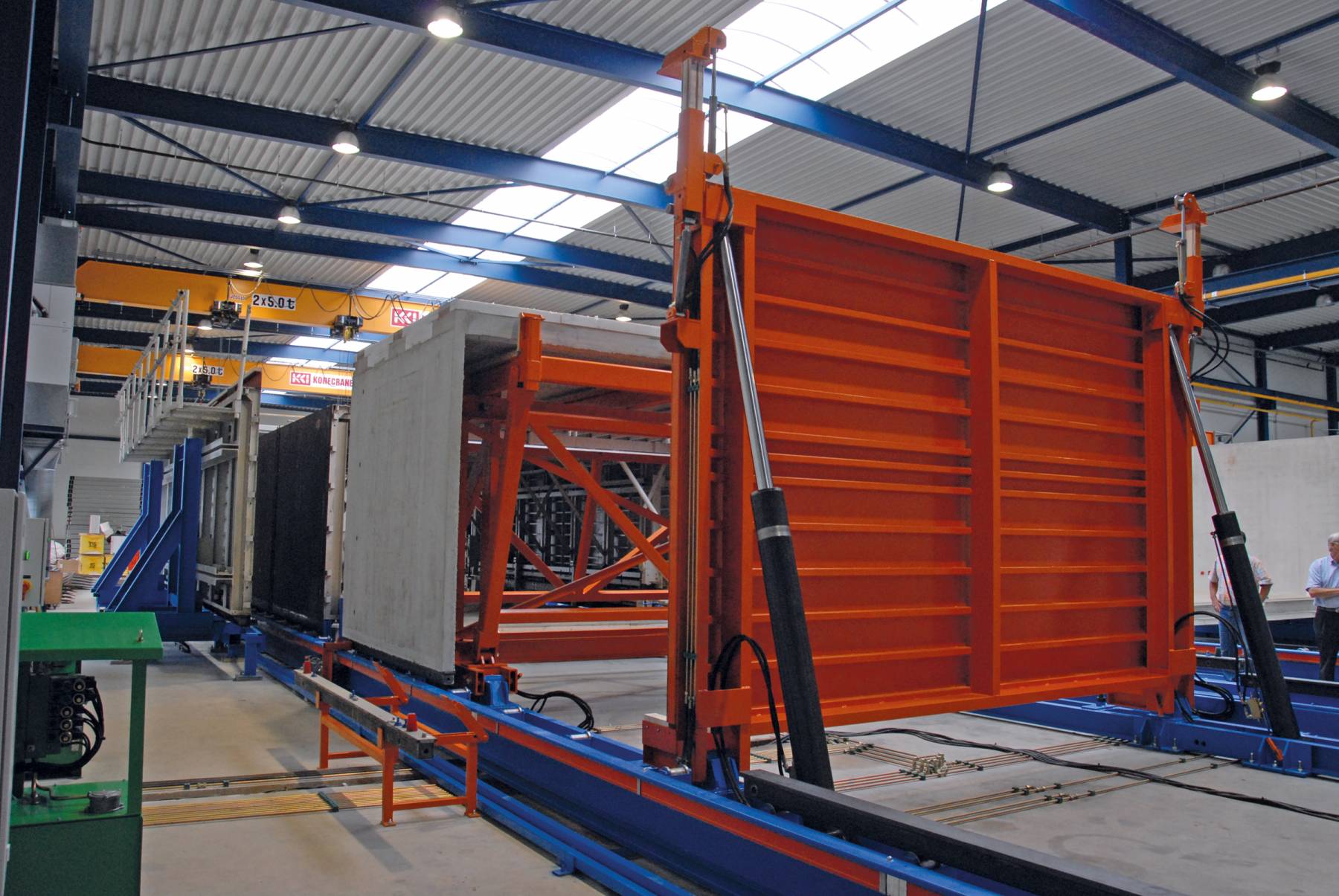

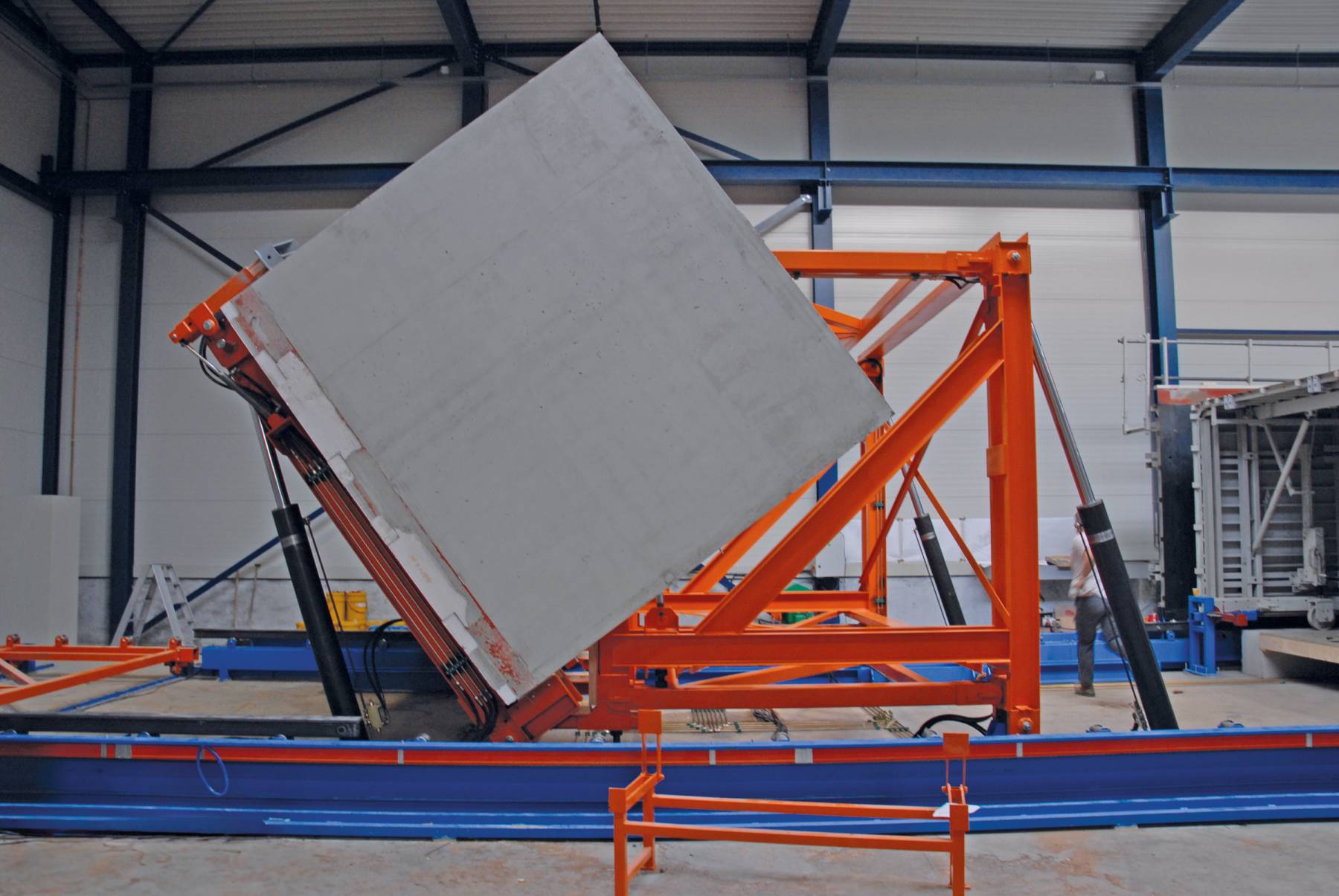

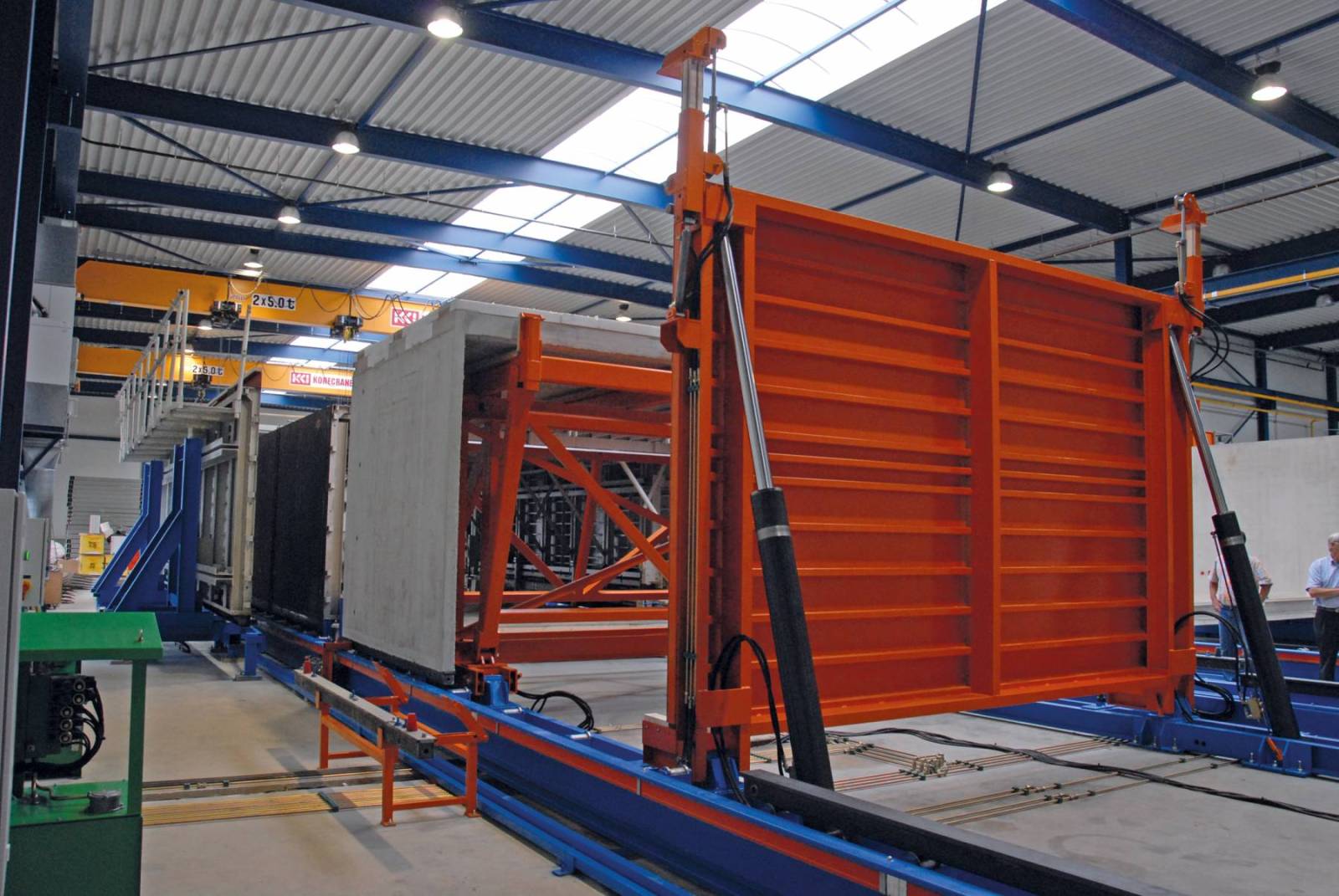

- Hydraulisch heben und 1 x 90° kippen

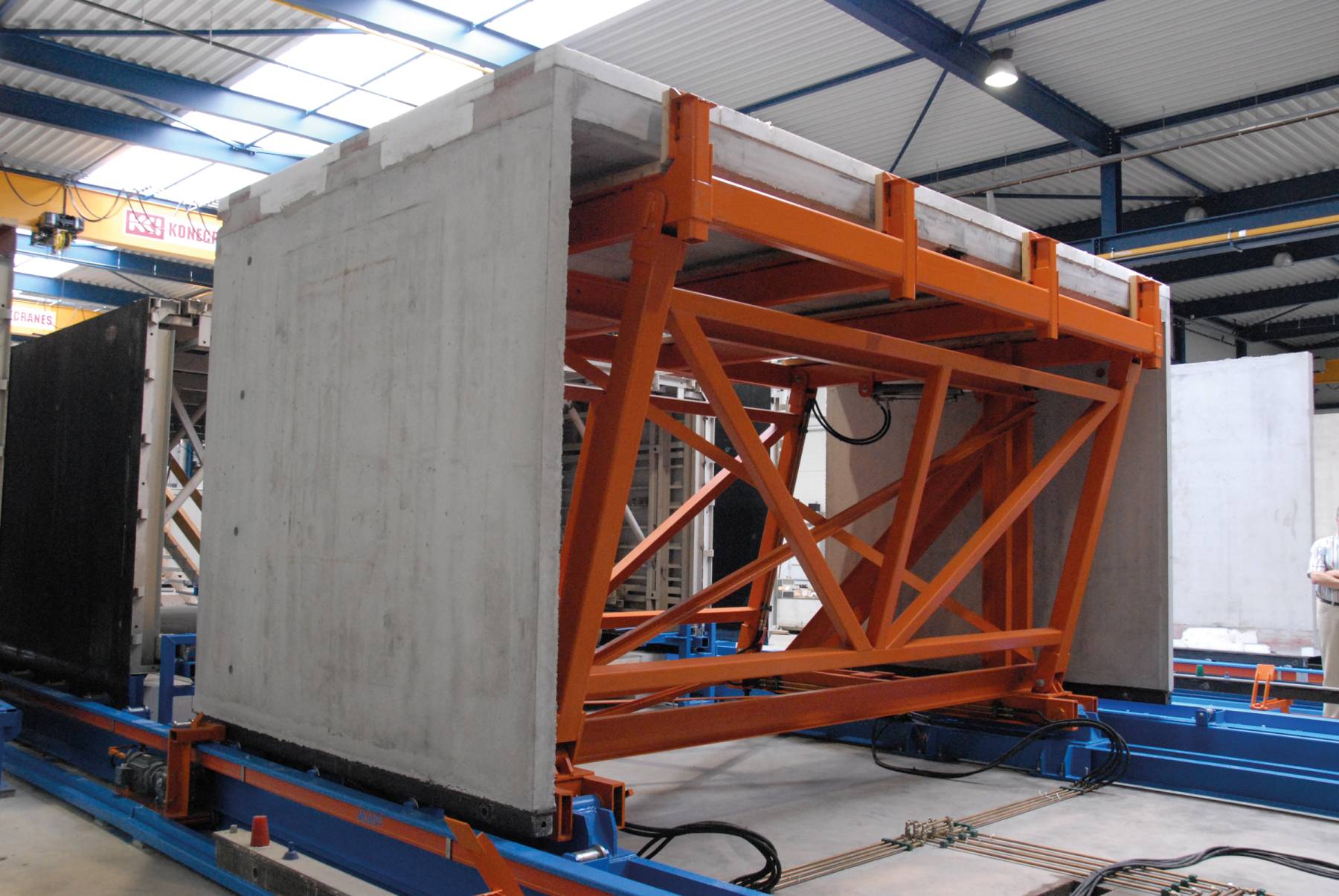

- Hydraulisch einspannen und noch 1 x 90° kippen
- Hydraulisch zum Querförderer ziehen
- Elektrisch zur Feinbearbeitungsbahn transportieren
- Elektrisch auf der Feinbearbeitungsbahn verfahren
- Innenwände und Dachplatte anbringen

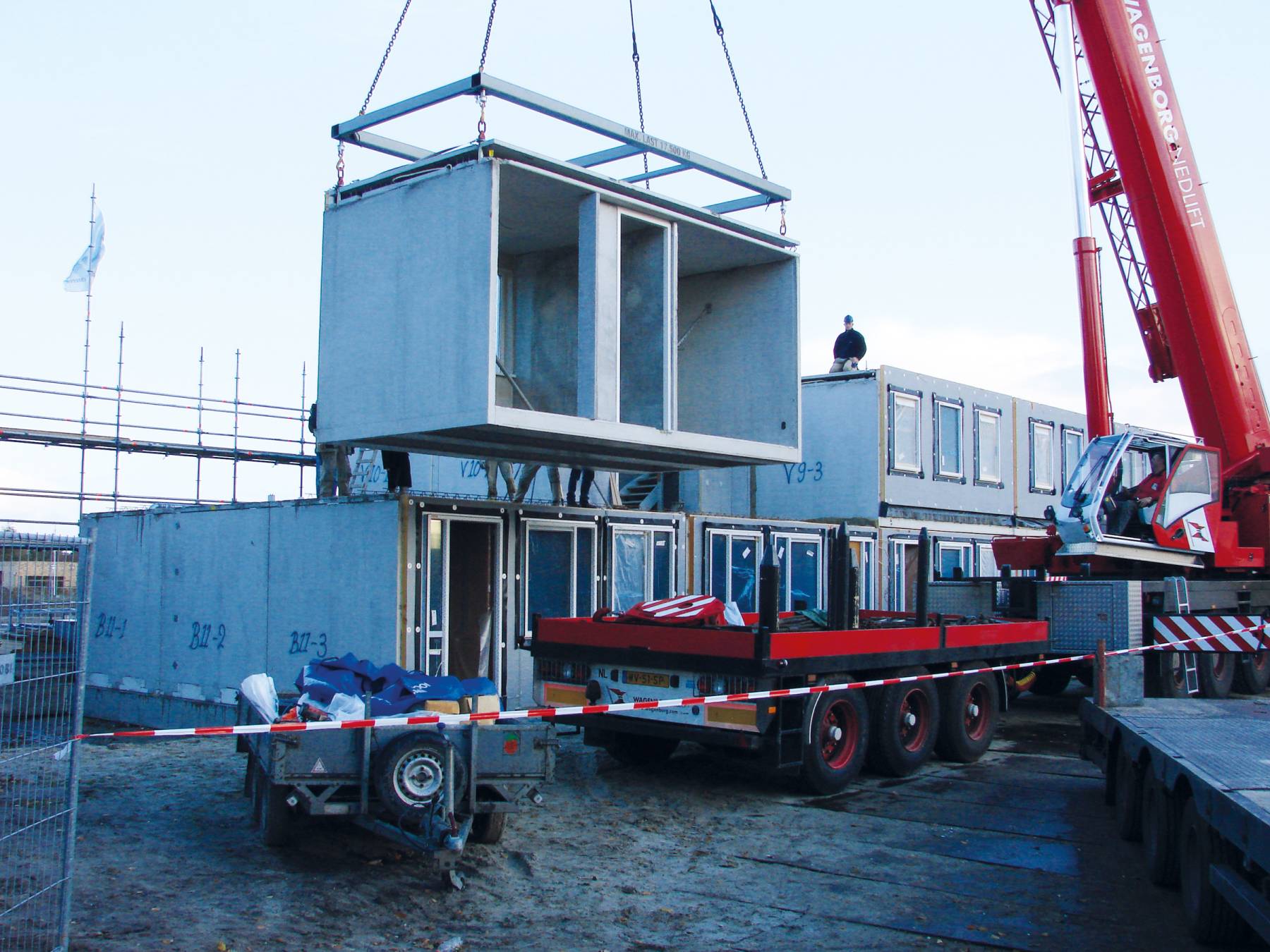

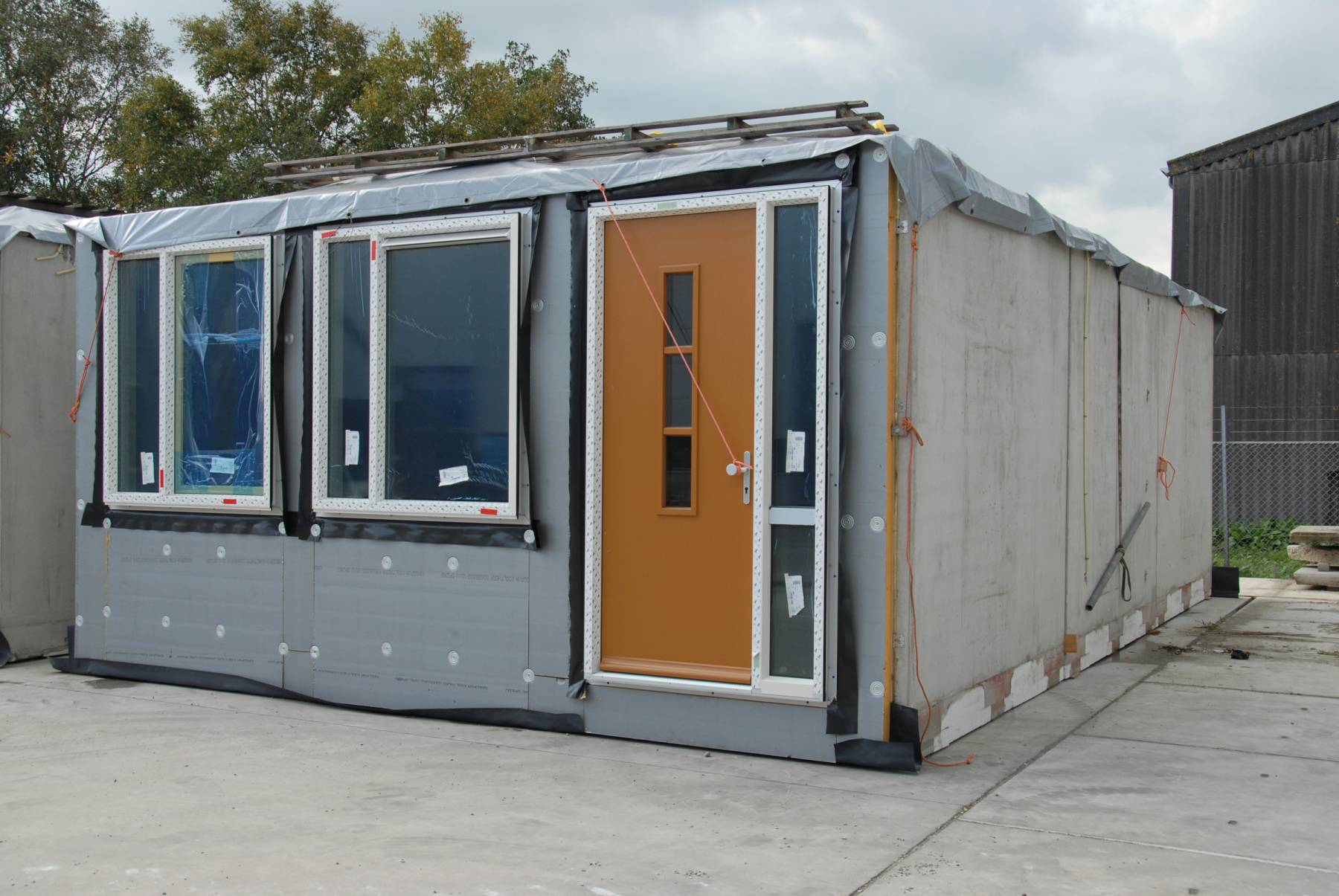

- Die Elemente zur Endfertigung in der Halle bringen
