Spannsteife-Schalungen
Spannsteife Karusselltische für vorgespannte Bahnschwellen
Vorgespannte Bahnschwellen mit einer Länge von 1500mm, die in einem bestehenden Karussell produziert werden.

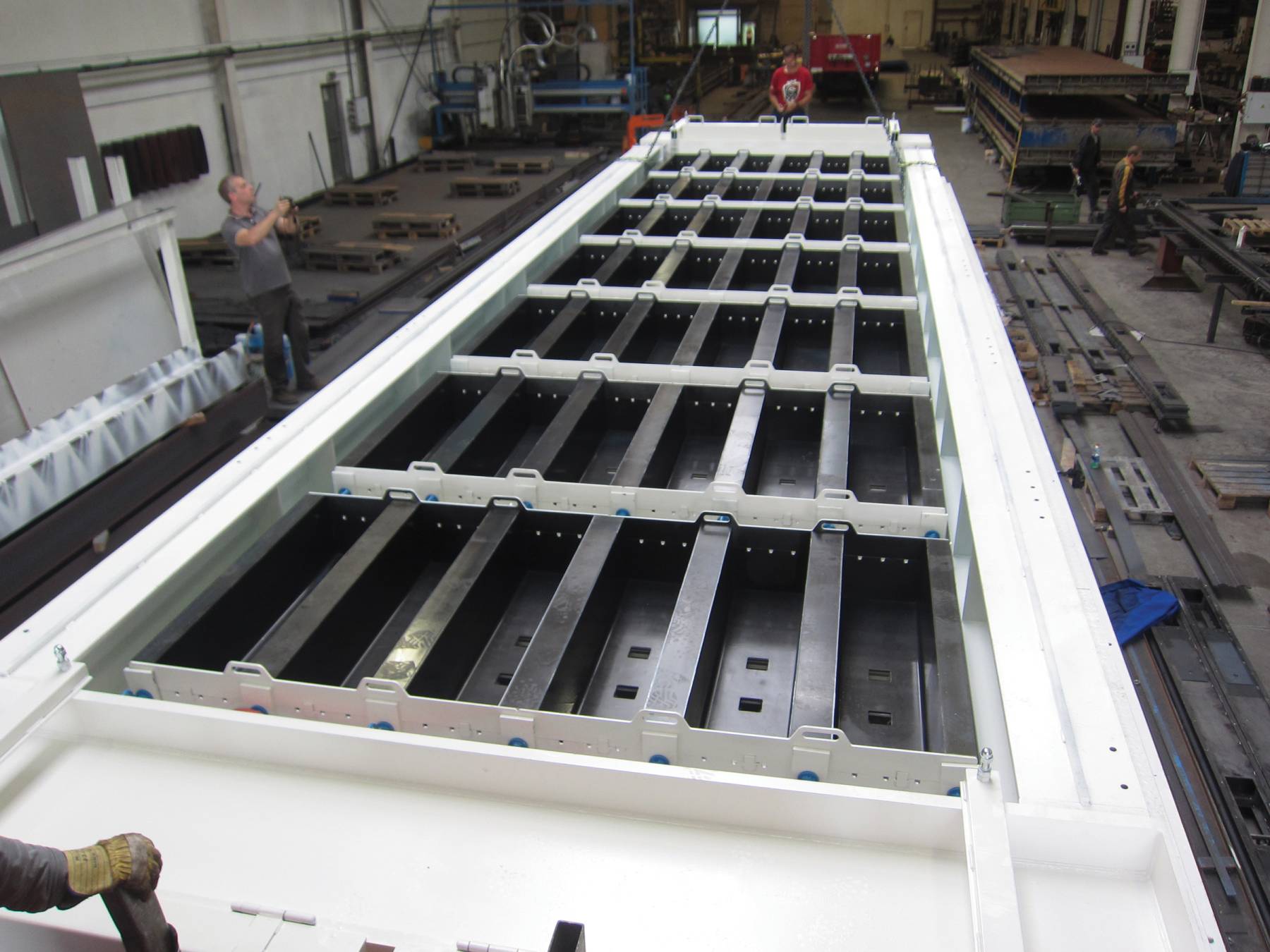

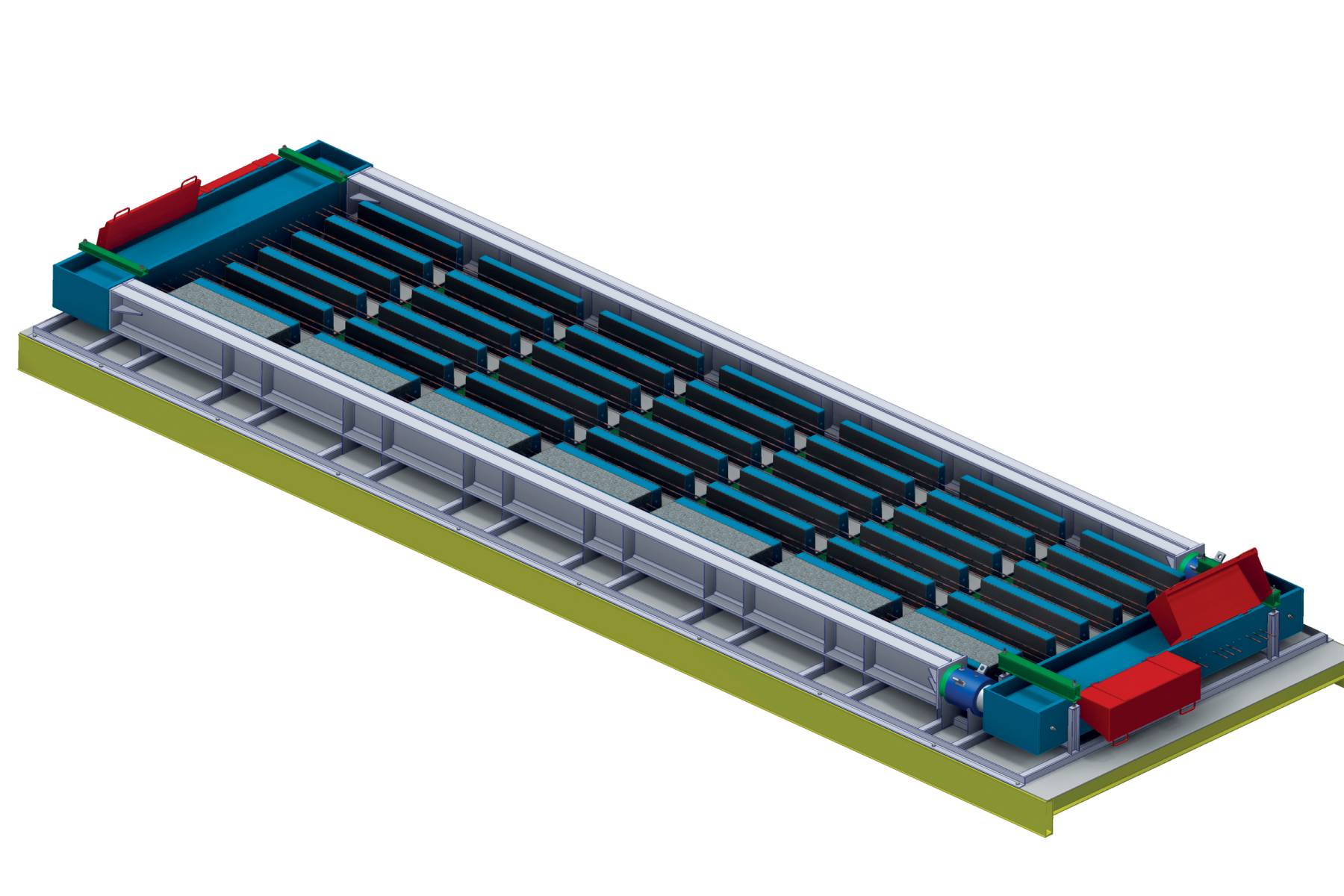

Die Anlage besteht aus 4 Tischen mit 12,5m Länge, die mit 42 Einzelformen bestückt sind: 7 Reihen à 6 Schwellen nebeneinander.

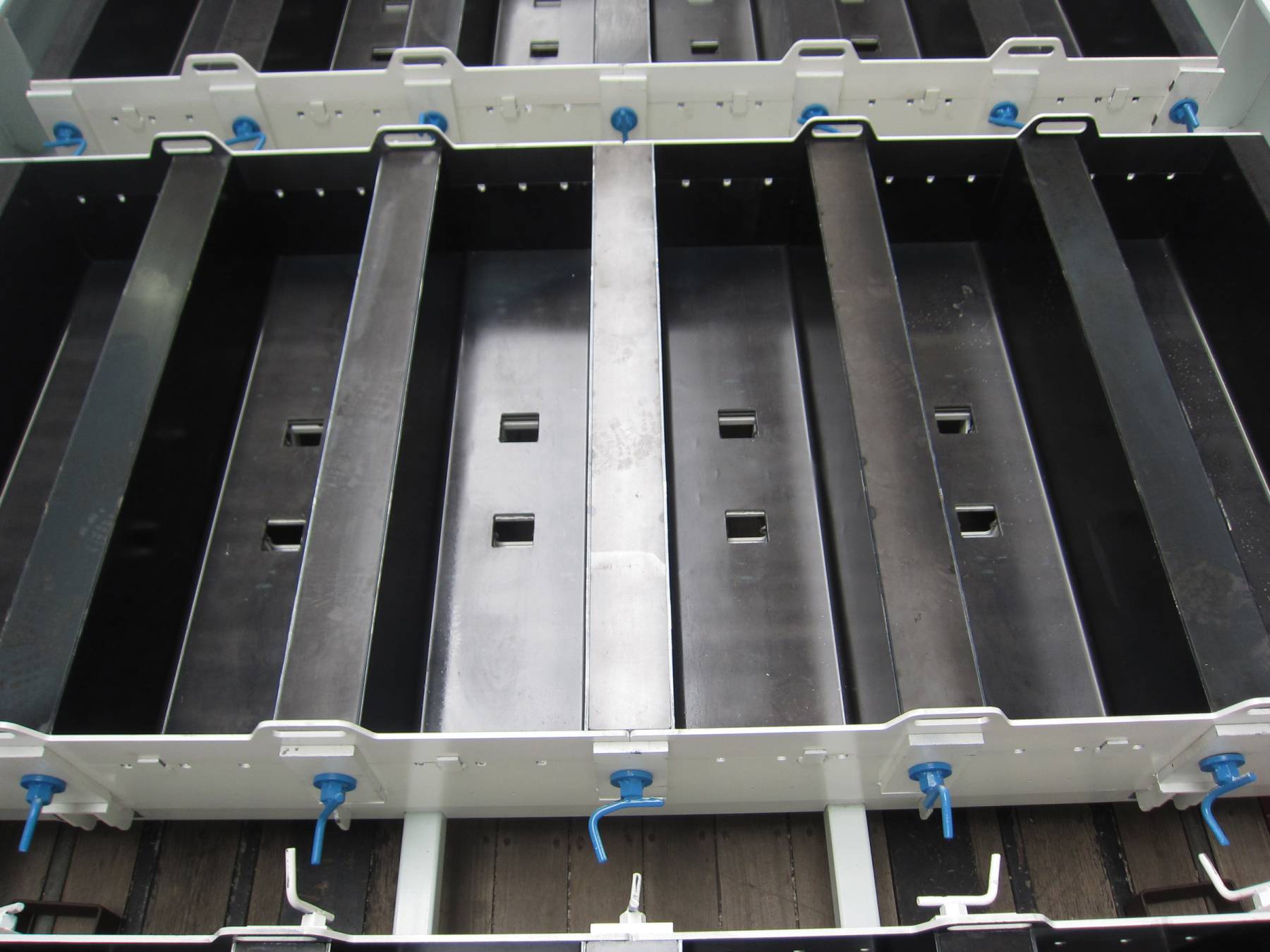

Die Formen für die Schwellen haben eine Öffnung für die Pandrol-Befestigungen und sind federnd gelagert, damit die Vorspannung nach dem Ausschalen aufgefangen werden kann.

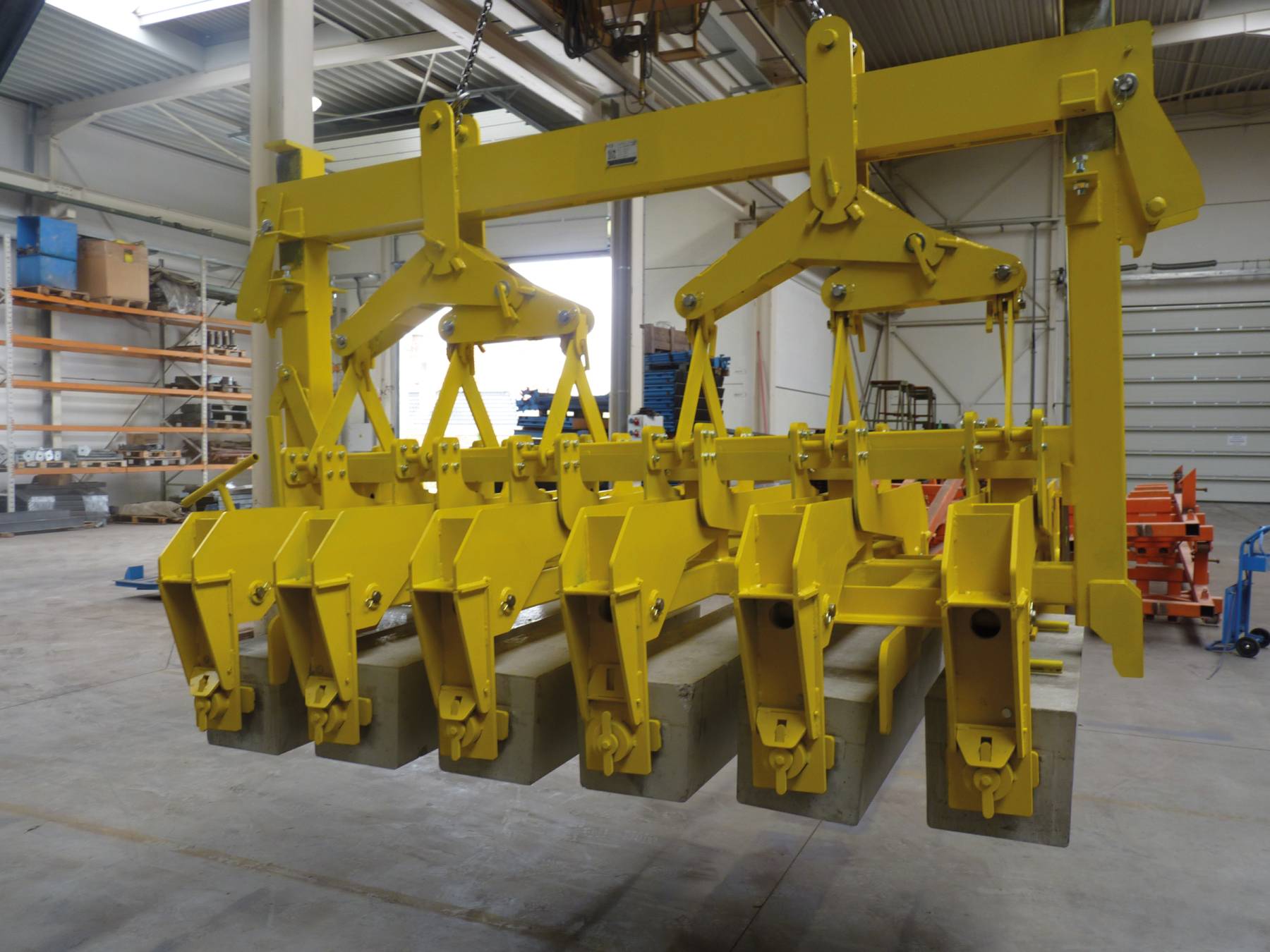

Jede Bahnschwelle wird mit 3 Litzen von 19to vorgespannt. Jedes Bett ist mit 2 Zylindern mit jeweils 200to Spannkraft ausgestattet. Die Stirnwände sind zweigeteilt, damit die Litzen eingebracht werden können. Zum Ausschalen wird eine 6-fache Kipptraverse verwendet.
