Hydraulisch betriebene Spannbeton-Schalungen

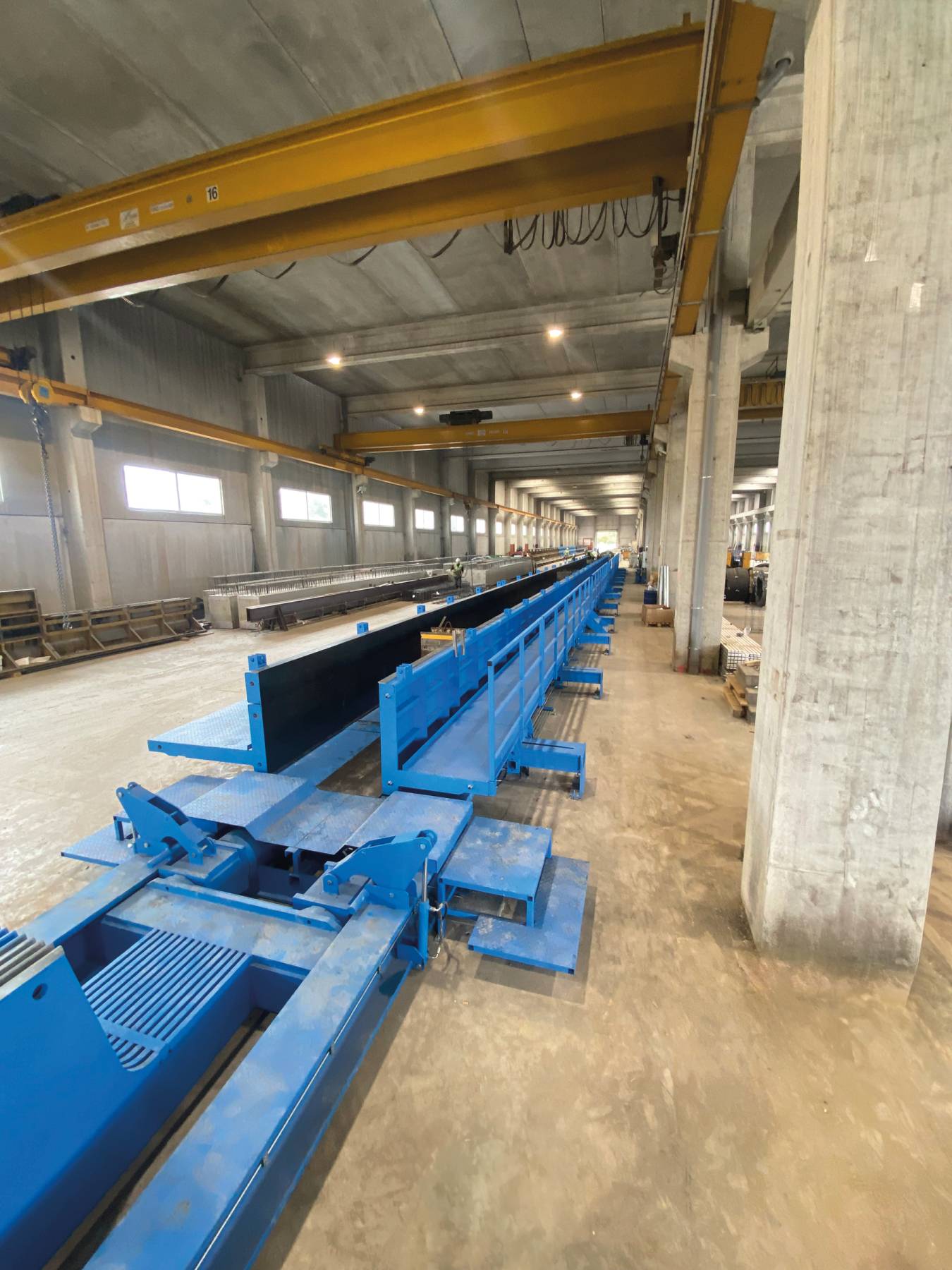

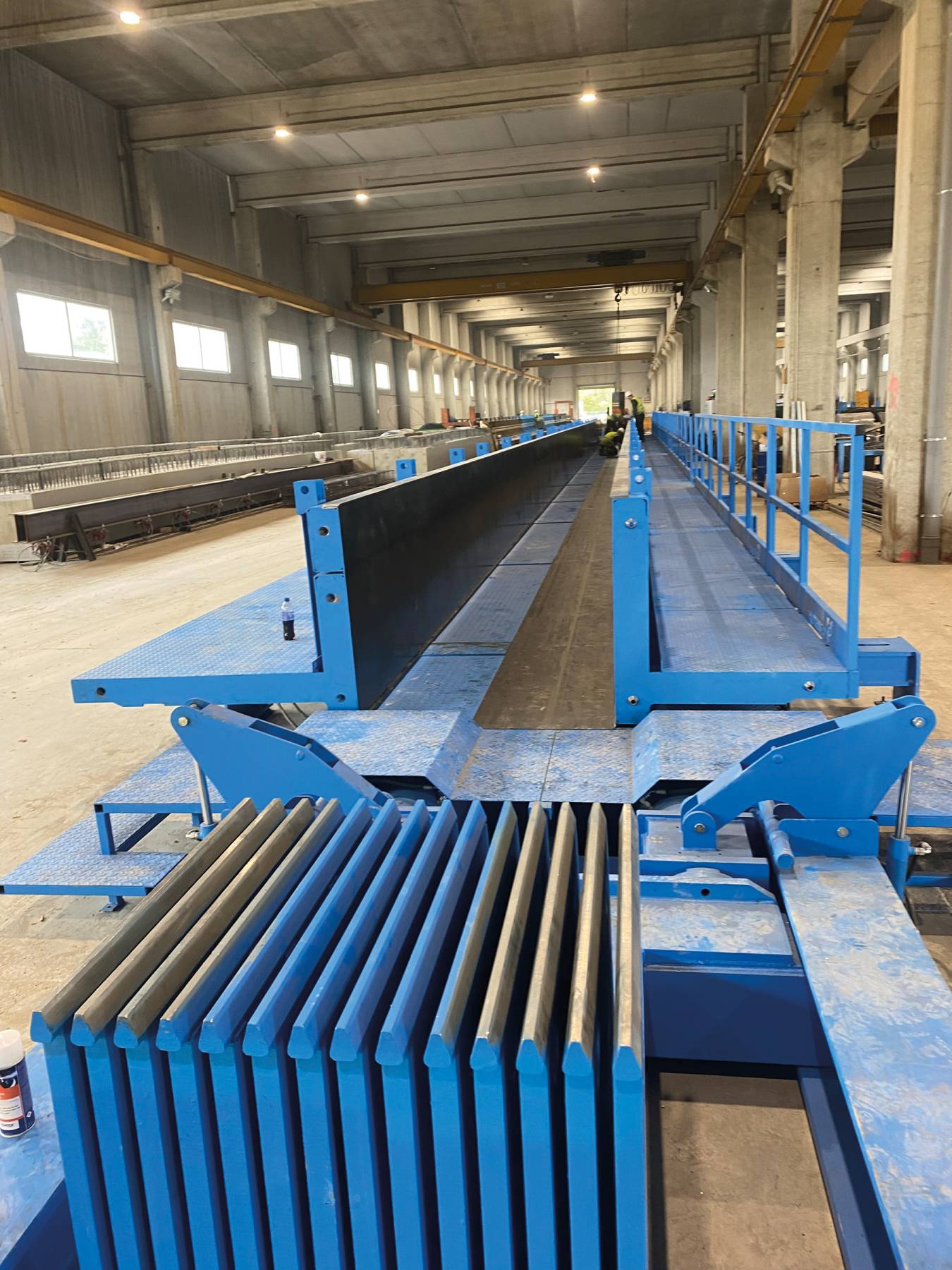

Eintaschige hydraulisch verfahrbare Spannbetonschalung
Diese Anlage wurde speziell für die Produktion von vorgespannten Betonträgern entwickelt und verfügt über eine verstellbare Breite zwischen 300 mm und 600 mm. Die nicht-spannsteife Schalung besteht aus einem 40 Meter langen Betoniertasche.

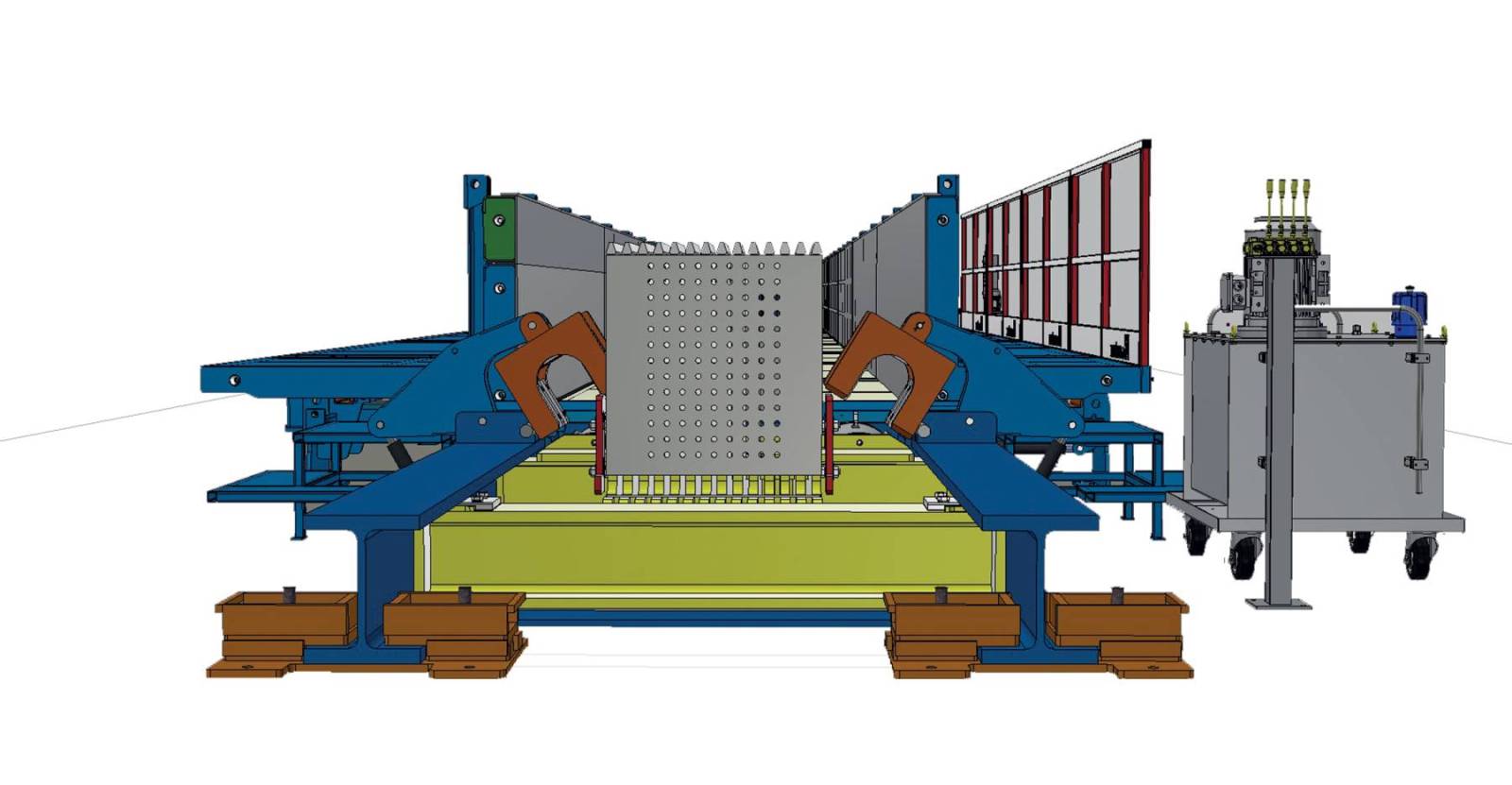

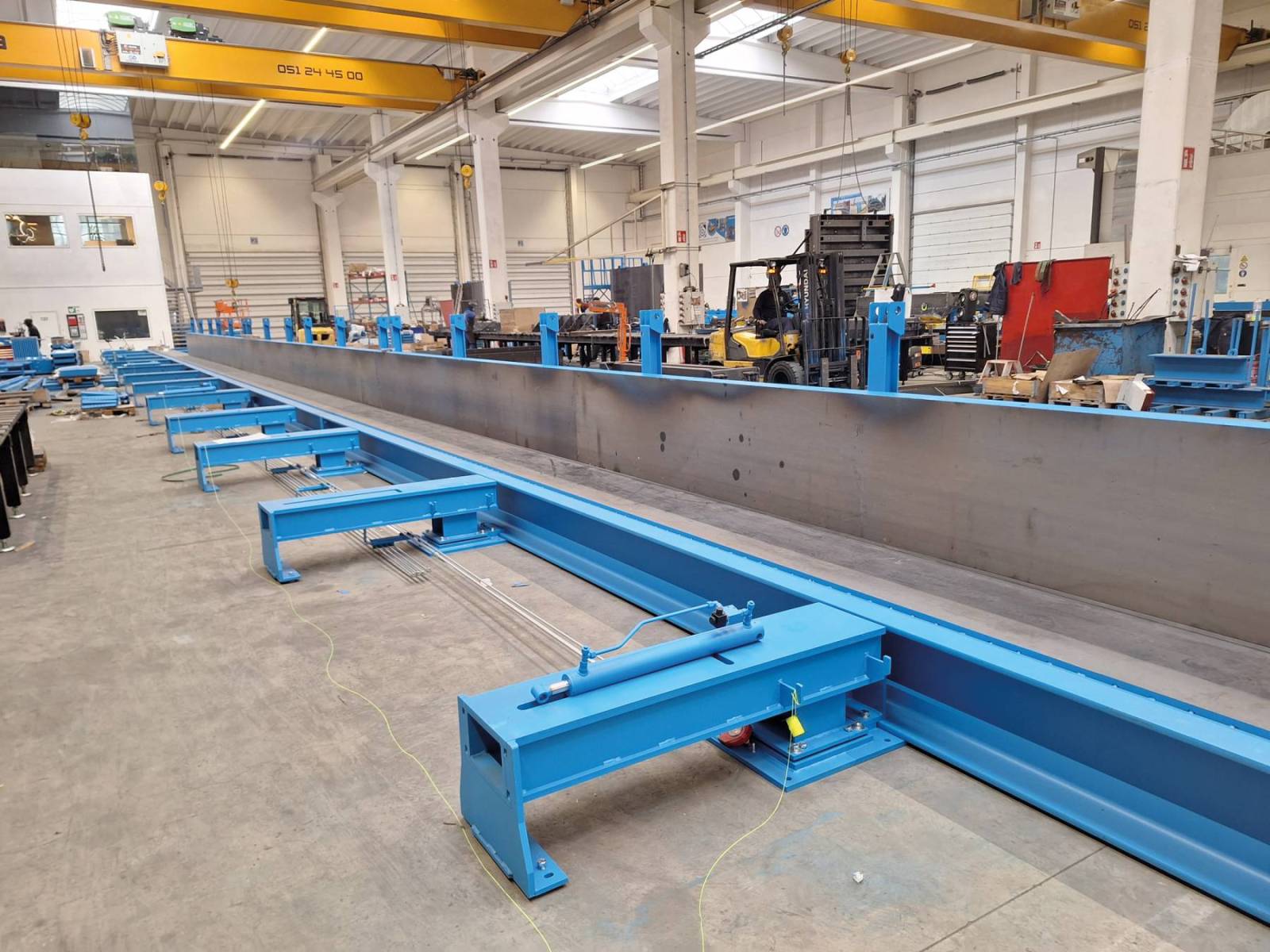

Die Live- und Dead-Ends sind darauf ausgelegt, die beim Vorspannen entstehenden Kräfte (500 to) aufzunehmen. Das Live-End ist mit zwei fest positionierten Hydraulikzylindern ausgestattet, die durch ein hydraulisches Abstandssystem die Spannkräfte auf das spannsteife Bett übertragen. Die Konstruktion ermöglicht eine freie Längsbewegung des Betts während des Produktionsprozesses. Zudem ist die Anlage in vier Segmente unterteilt, die sicher miteinander verschraubt sind, um eine effiziente Kraftübertragung zu gewährleisten.
