Bastidores y camas autoreactivas
Línea autoreactiva para vigas y columnas
Las línea autoreactiva modulares y desmontables para la producción de elementos pretensados.

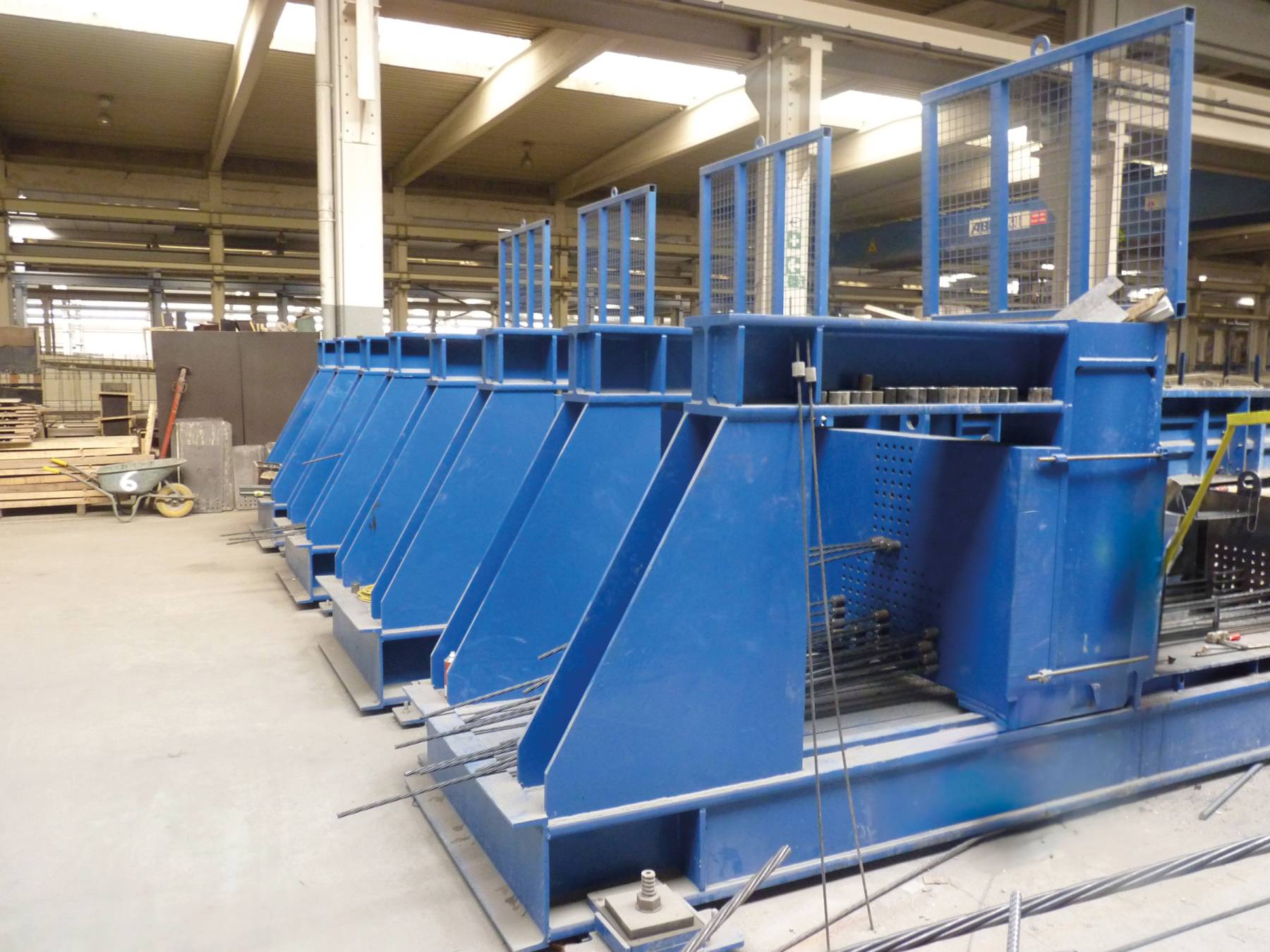

Se instalaron 4 camas, cada una con una longitud total de 86 m y una longitud útil de 80 m. Las camas de pretensado tienen un ancho total de 1250 mm y pueden producir elementos con un ancho máximo de 800 mm.
Configuración modular de las 4 camas:
- Extremo activo (live end) de 3 m con cama de 8 m.
- 4 módulos de cama de acero de 16 m.
- Extremo pasivo (dead end) de 3 m con cama de 8 m.
- Ancho total de 1250 mm.
- Ancho máximo del elemento: 800 mm.

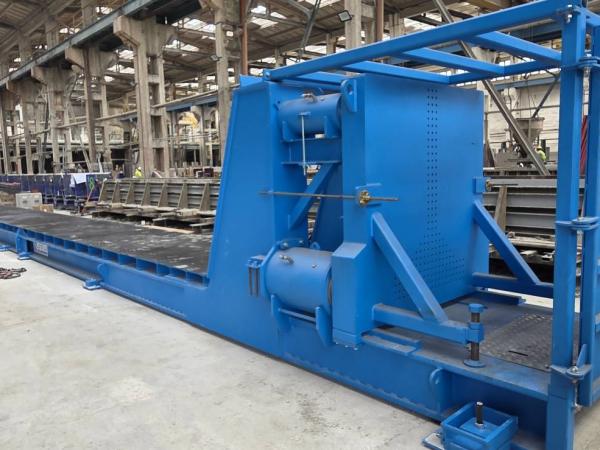

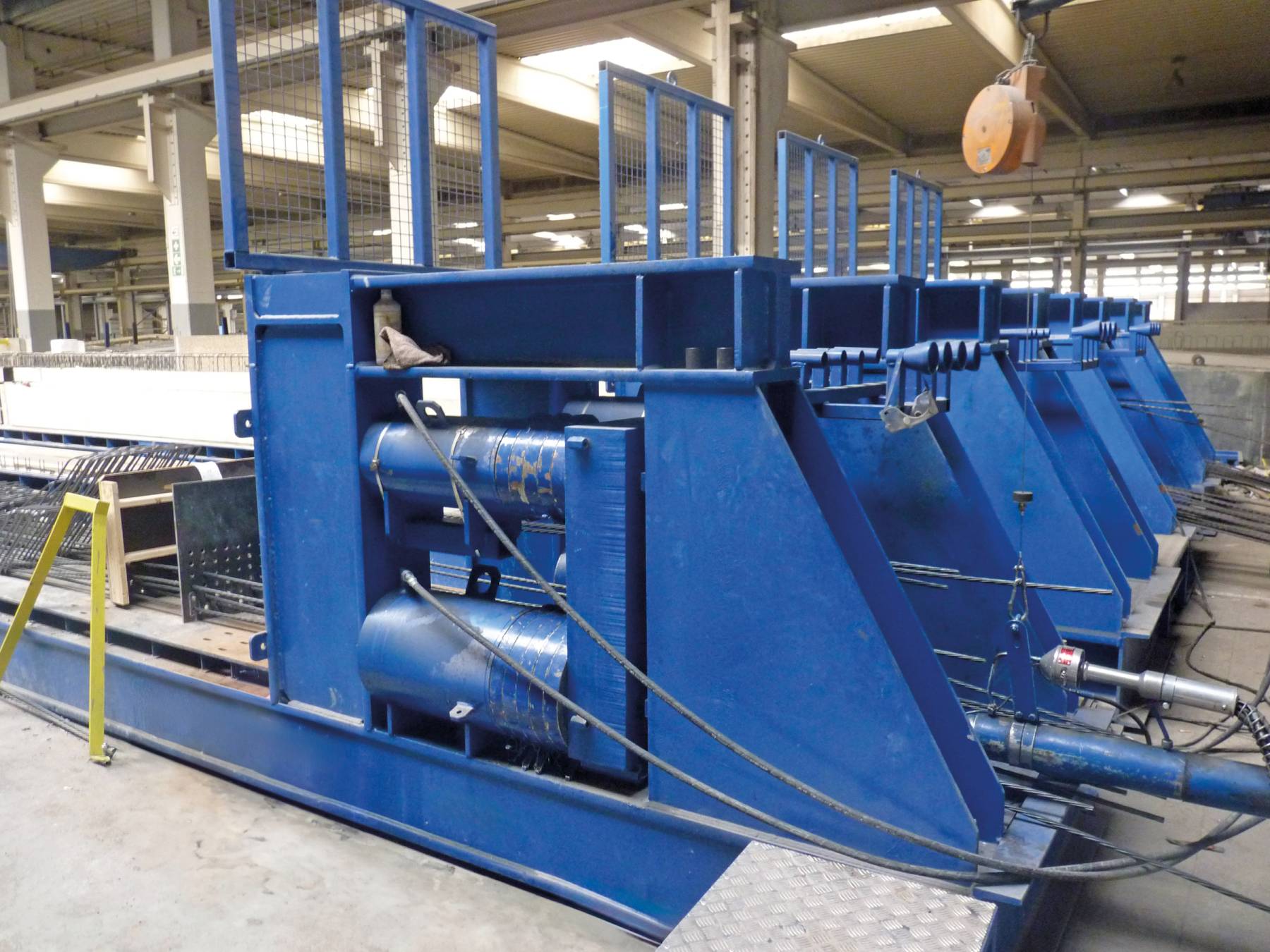

Se instalaron tres anclajes de 25T en cada extremo. Cada cama puede soportar una carga máxima de 600T con una excentricidad de 300 mm. Cada extremo activo está equipado con dos cilindros hidráulicos de 300T y dos cilindros de 150T, todos con un recorrido de 400 mm. El momento máximo de pretensado es de 180Tm.
