Formas especiales y hormigón arquitectónico
Molde curvo totalmente ajustable y operado eléctricamente

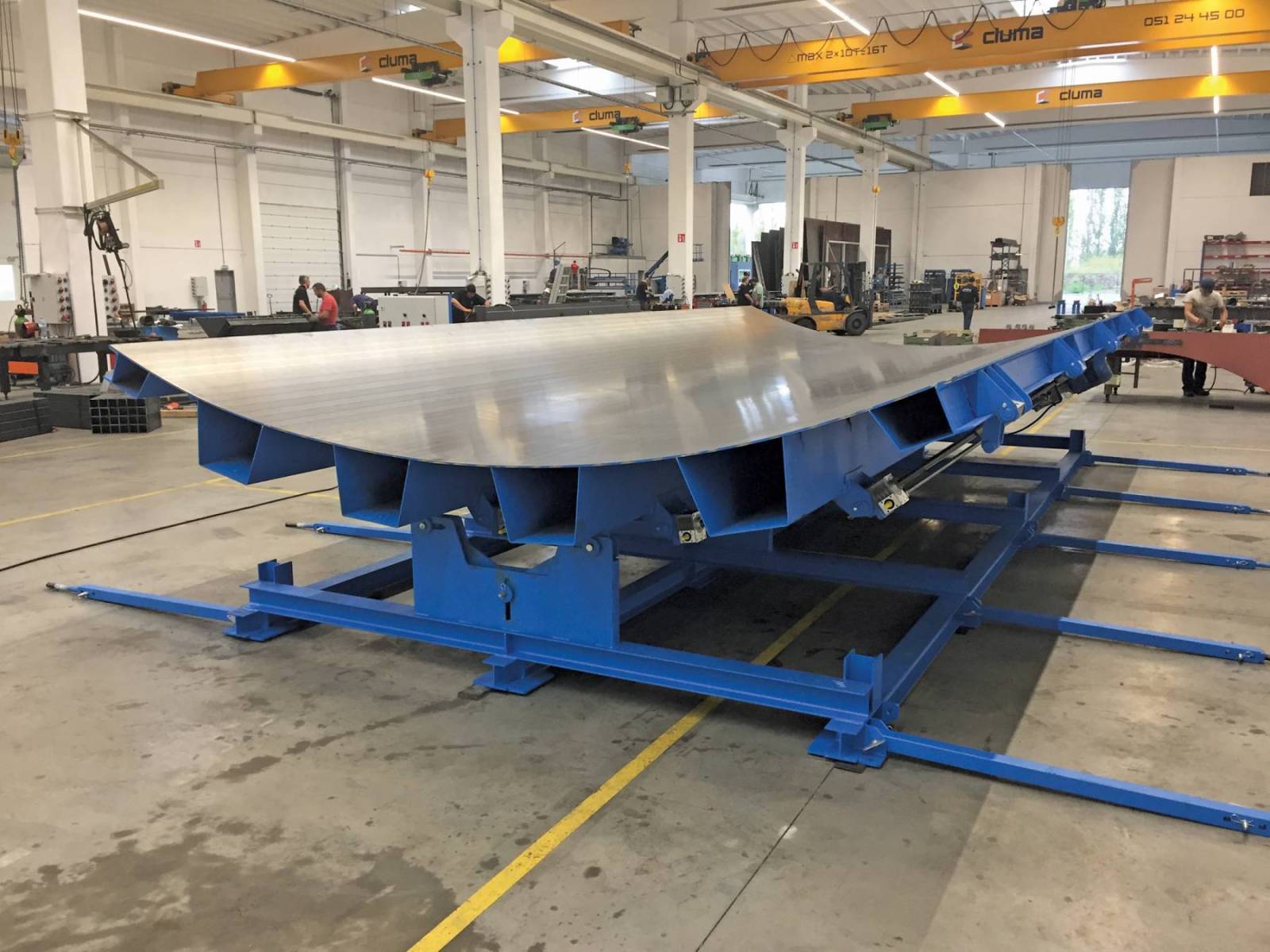

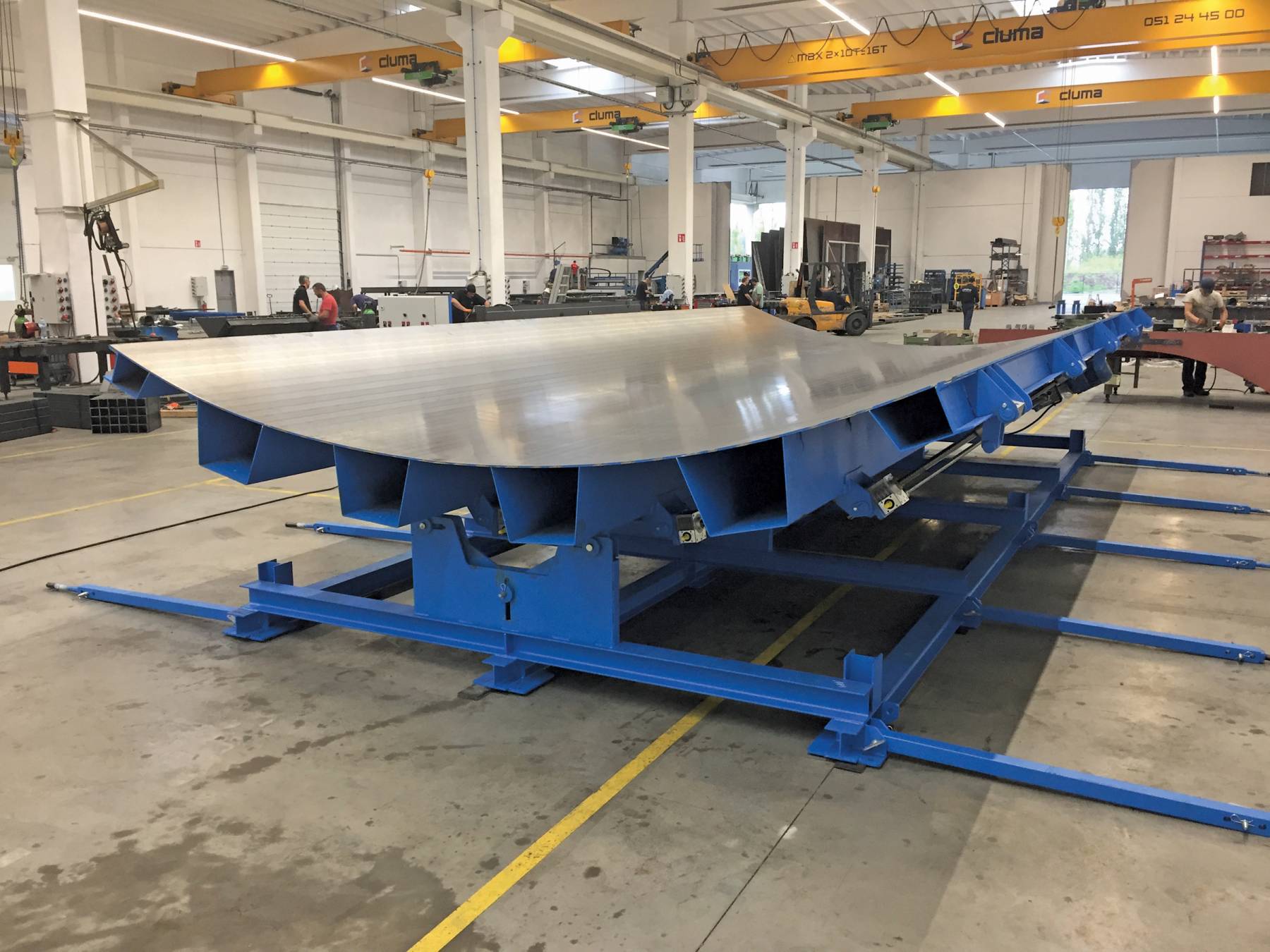

Este molde curvo ajustable está diseñado para paneles de pared arquitectónicos prefabricados.
El molde de 8 m de longitud y 4 m de ancho cuenta con una placa superior de acero de 8 mm de espesor, rectificada y perfectamente pulida, fabricada en una sola pieza sin uniones.

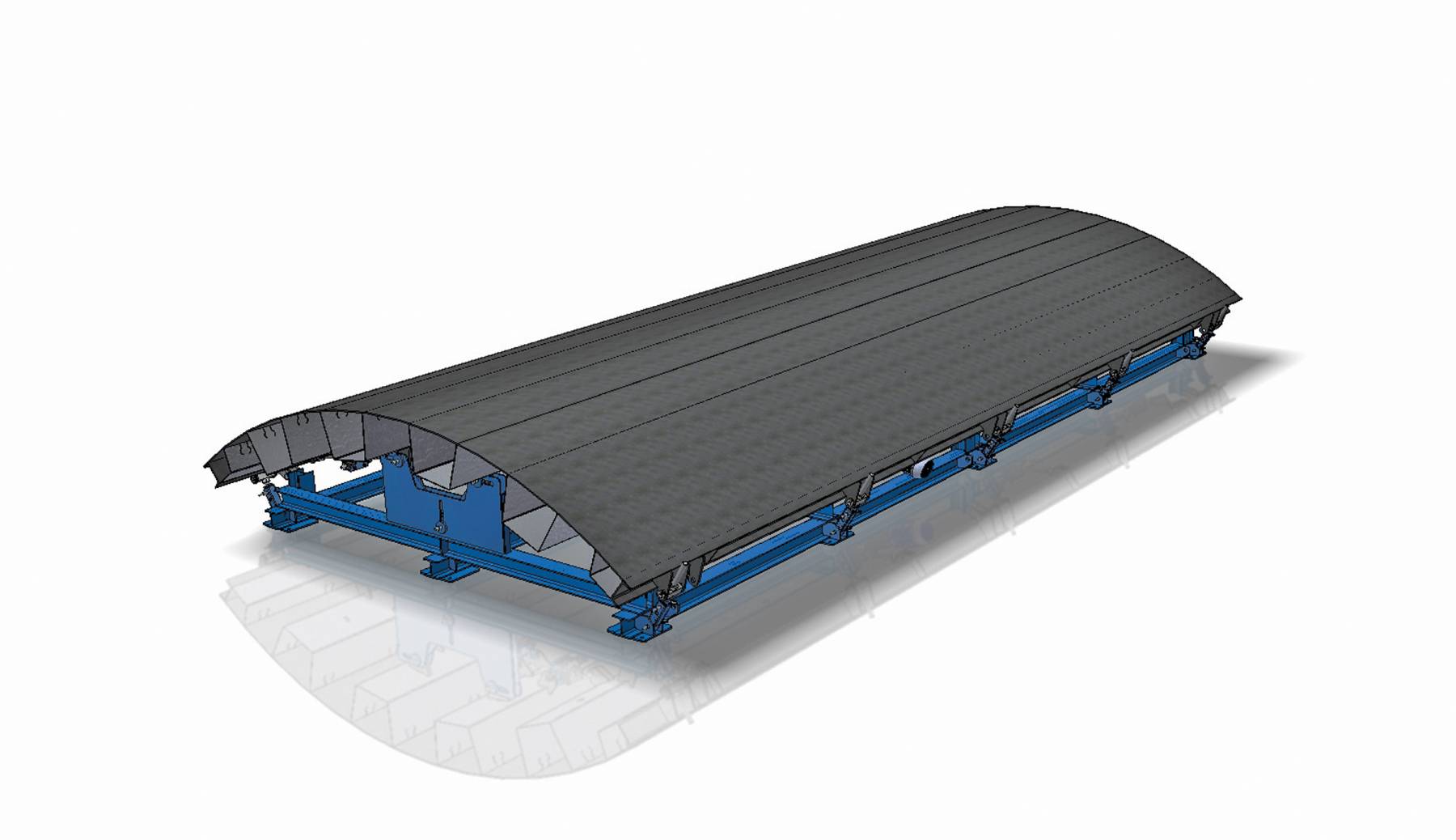

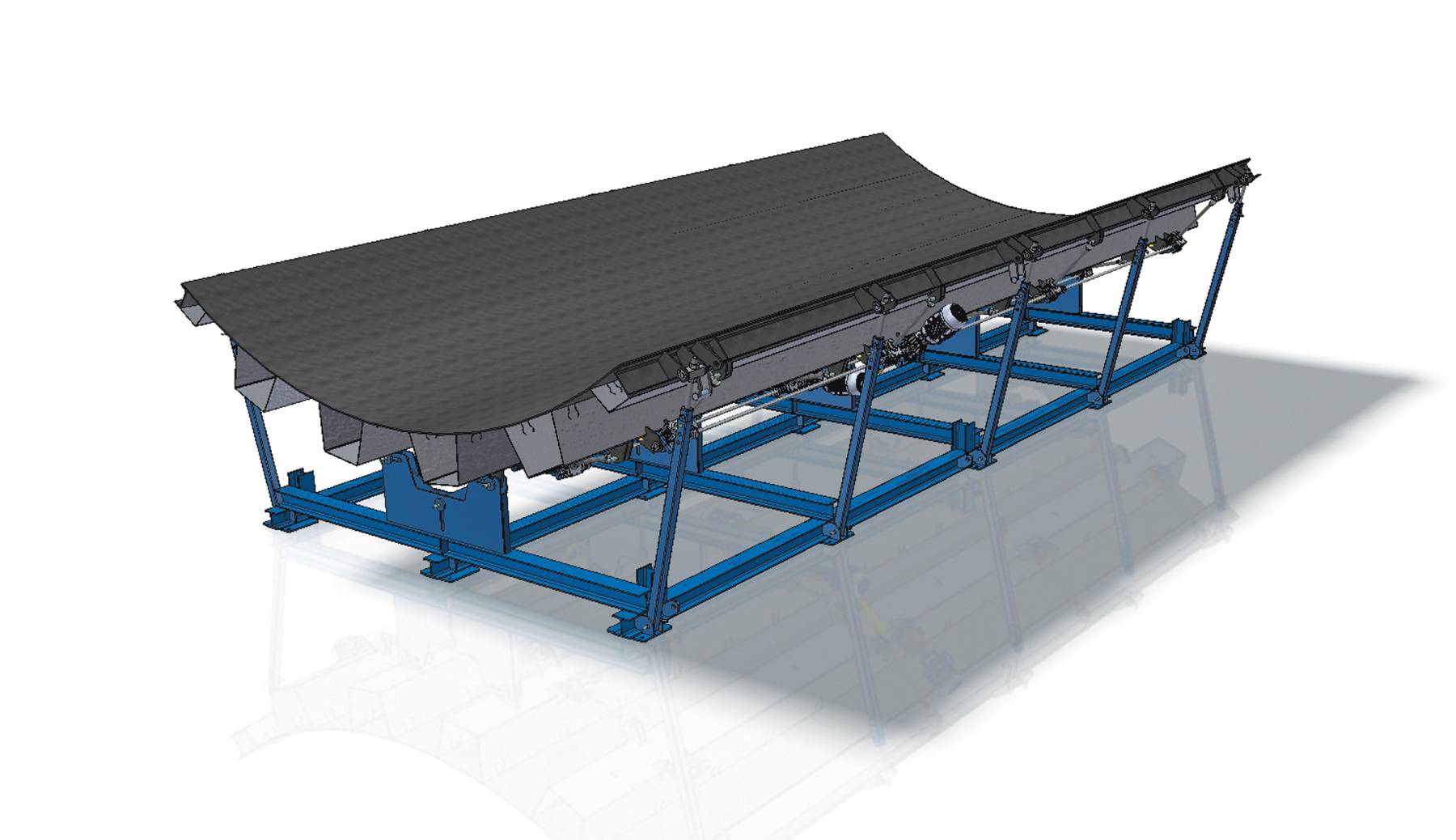

La placa puede doblarse en su ancho de 4000 mm en forma cóncava o convexa mediante cajas de engranajes y motores eléctricos. Todas estas cajas de engranajes y motores están operados desde un solo gabinete eléctrico, permitiendo un ajuste semiautomático de la curvatura.

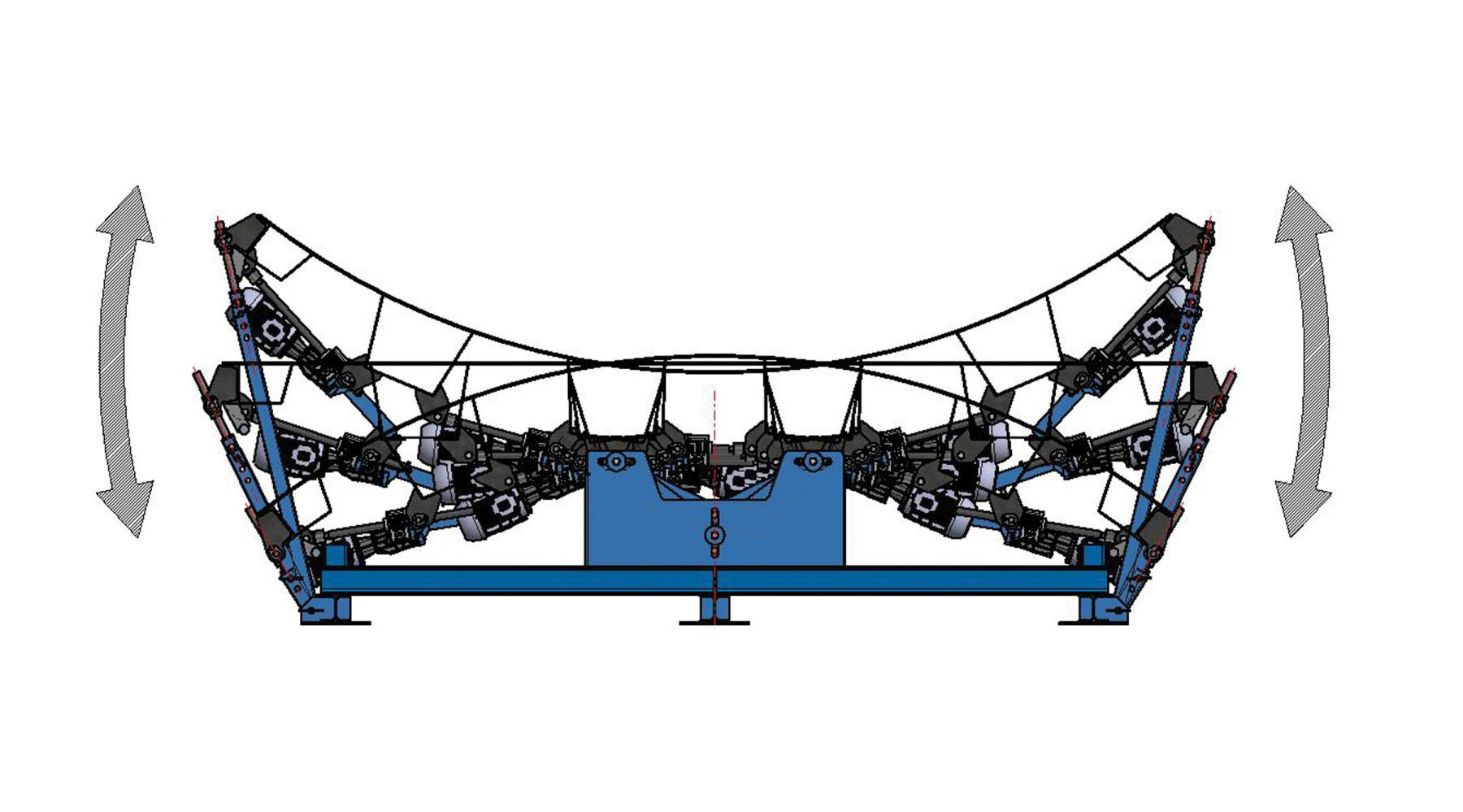

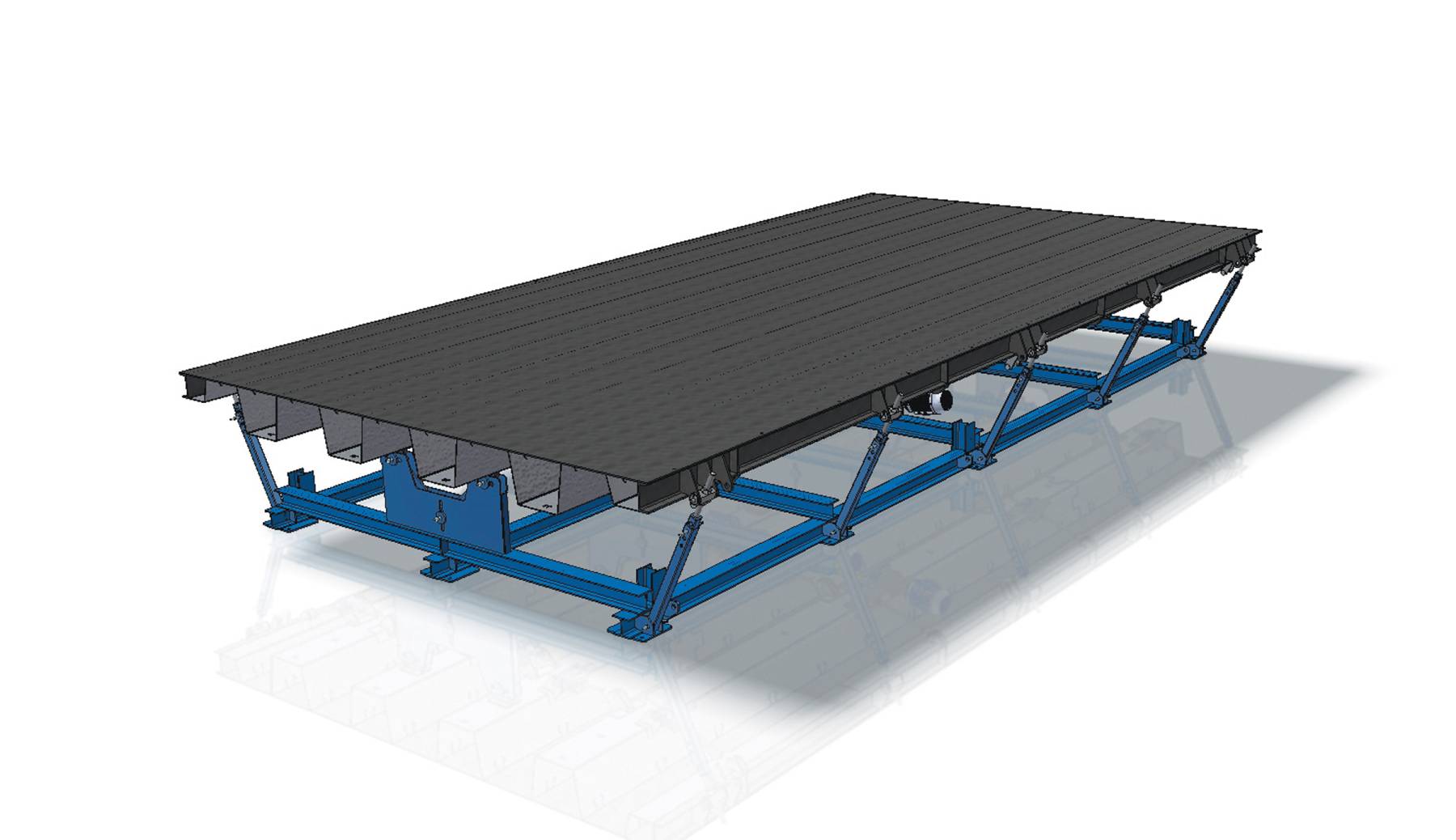

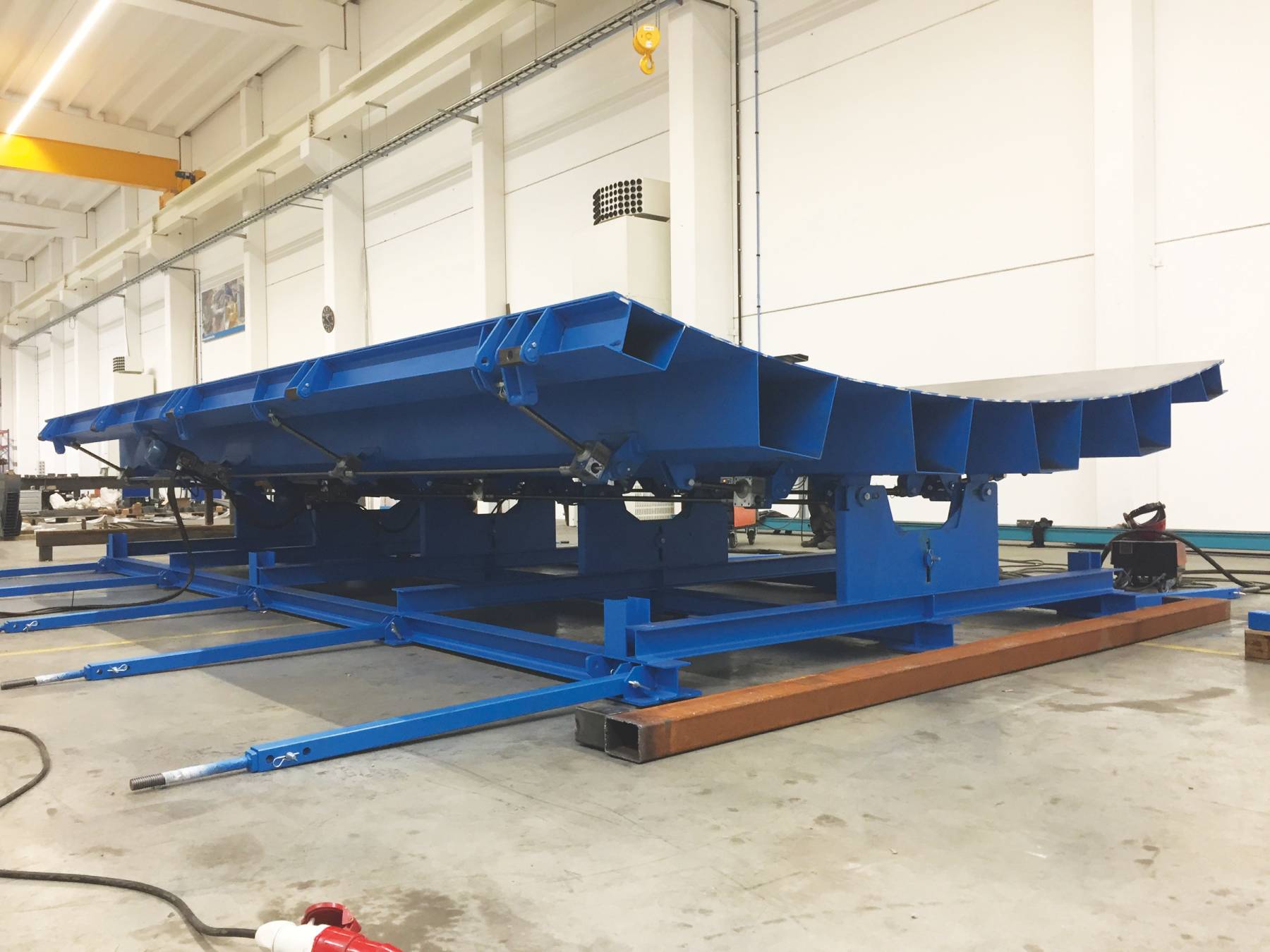

El molde ha sido diseñado para ser completamente ajustable, desde una superficie plana hasta un radio mínimo de 3 m, tanto en forma cóncava como convexa. Las diferentes formas del molde se logran mediante 5 motores reductores, ubicados entre una serie de 6 perfiles omega, que forman la estructura lineal del molde.
Cada motor acciona una línea de 4 husillos montados en paralelo, los cuales trabajan simultáneamente ya que están conectados mediante ejes y acoplamientos flexibles.
Cada motor puede controlarse individualmente o de manera combinada: Los 2 motores exteriores combinados y los 2 motores centrales combinados.
