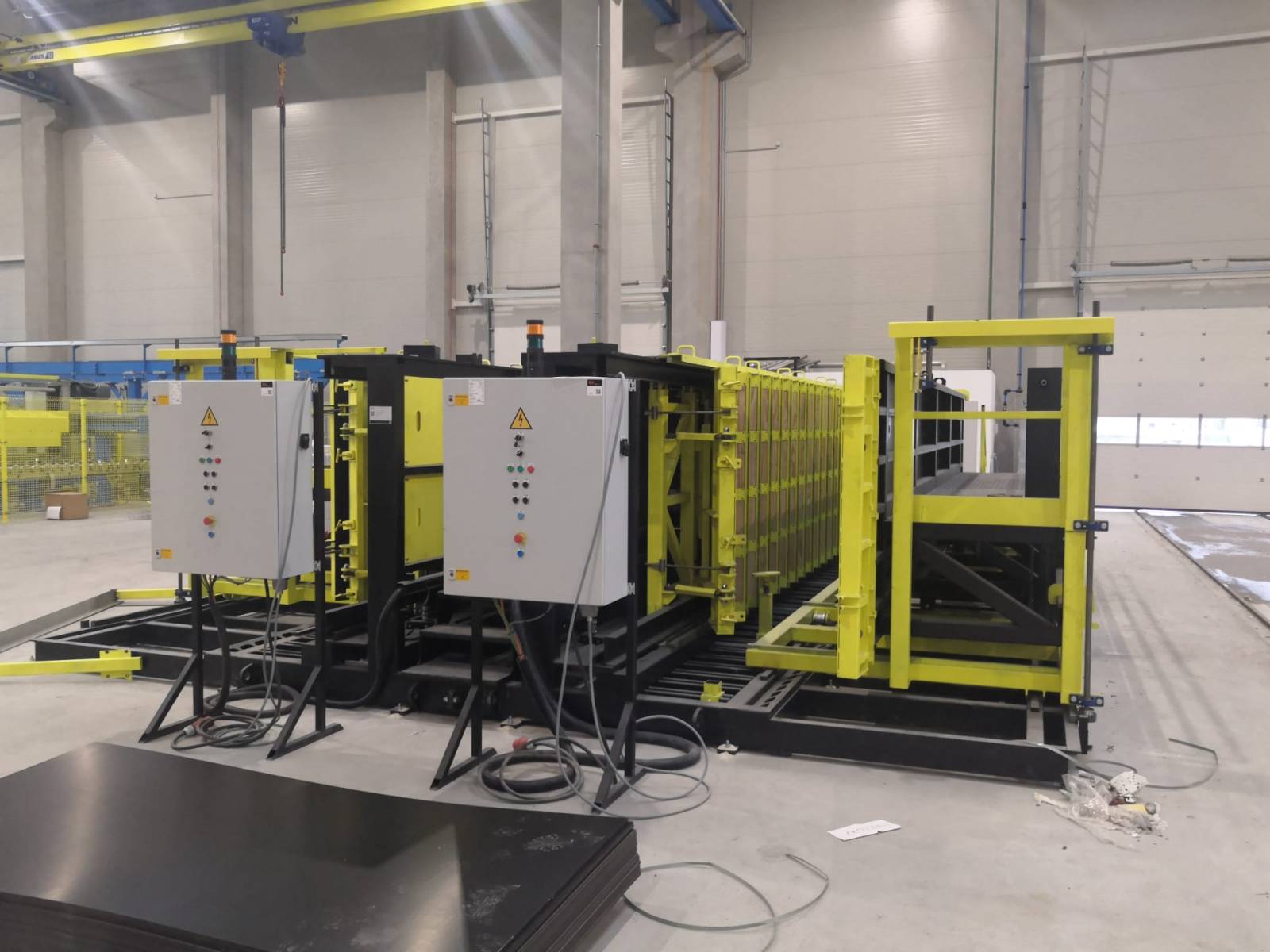

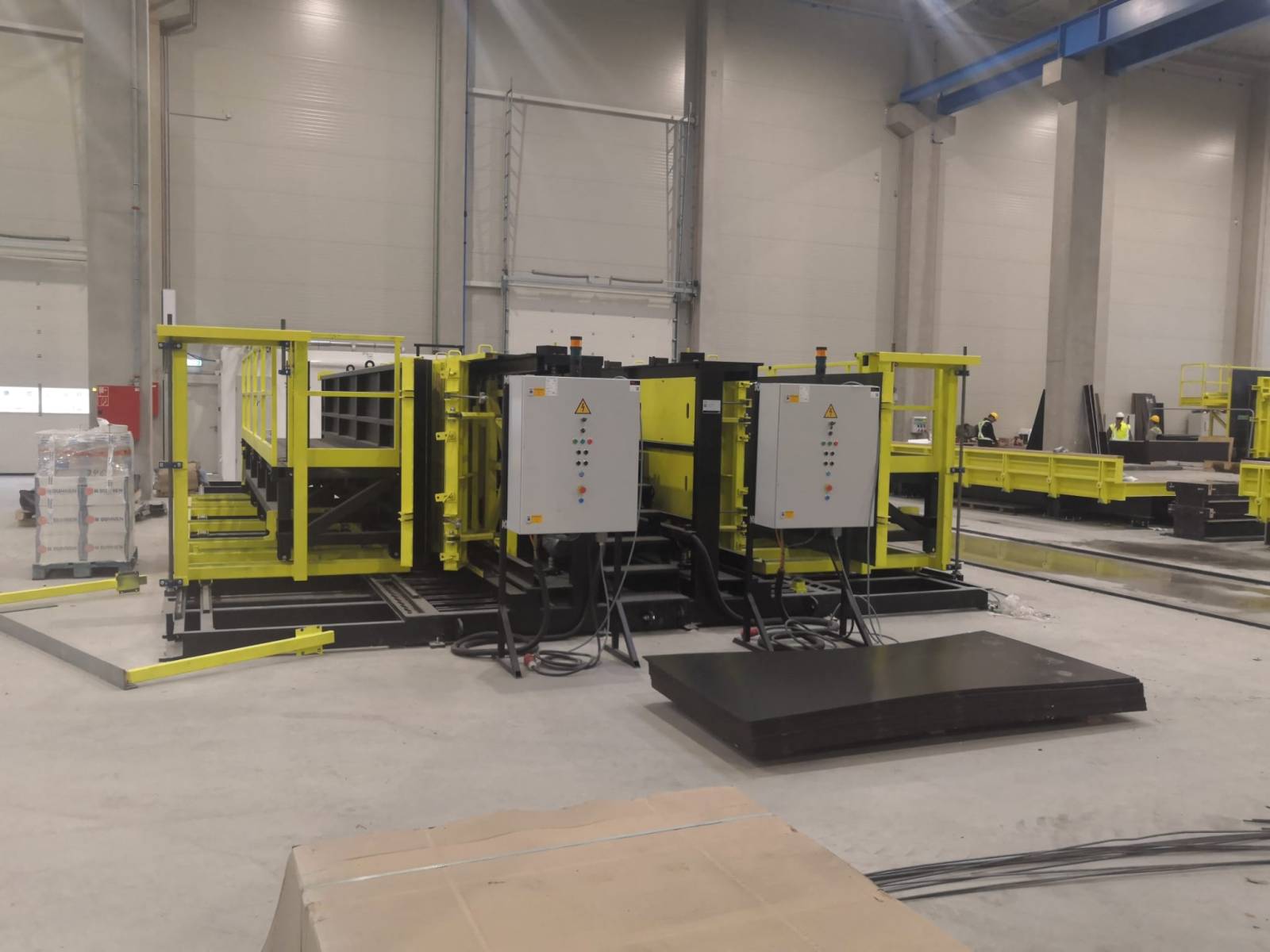

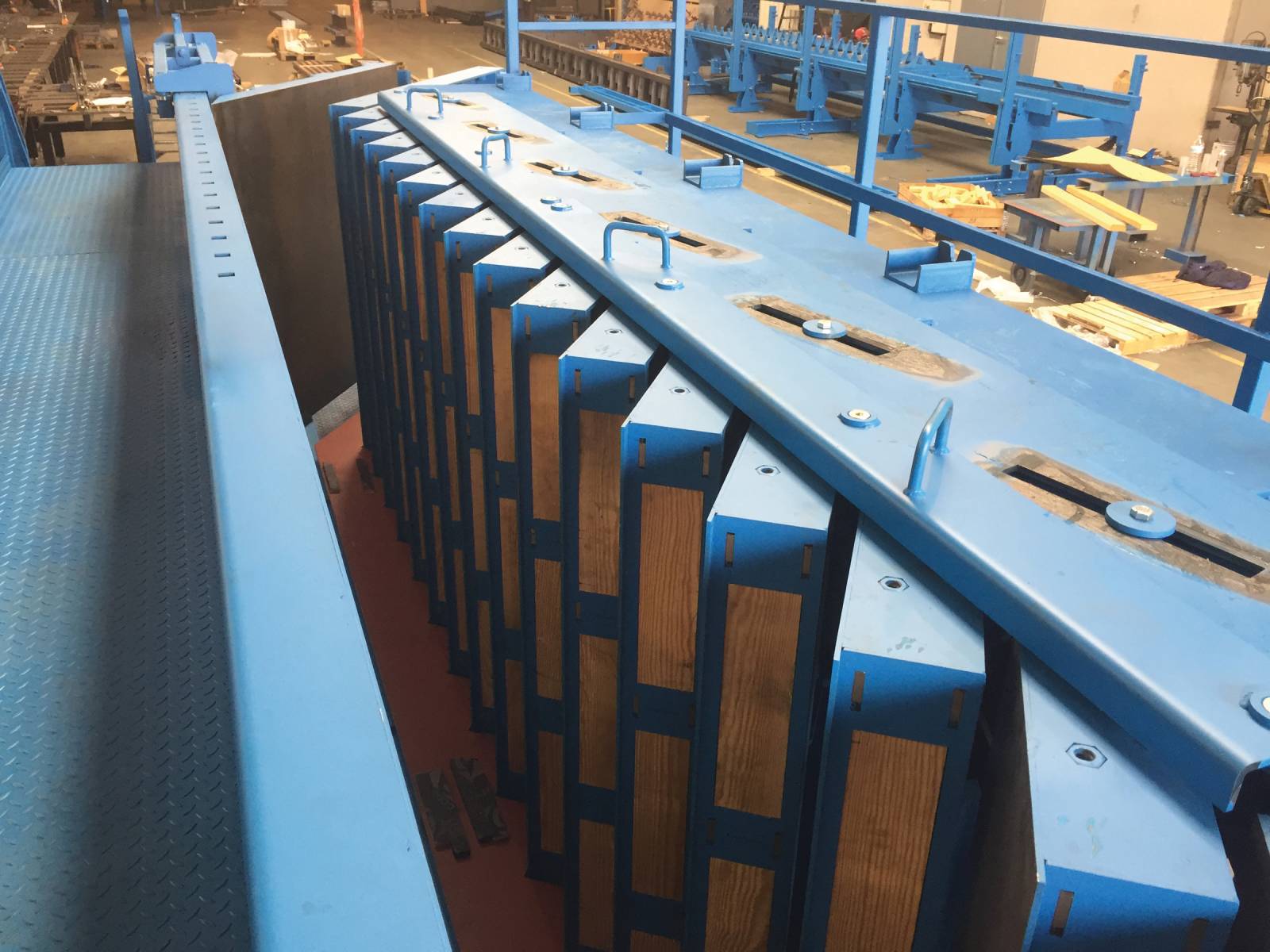

Sidecaster

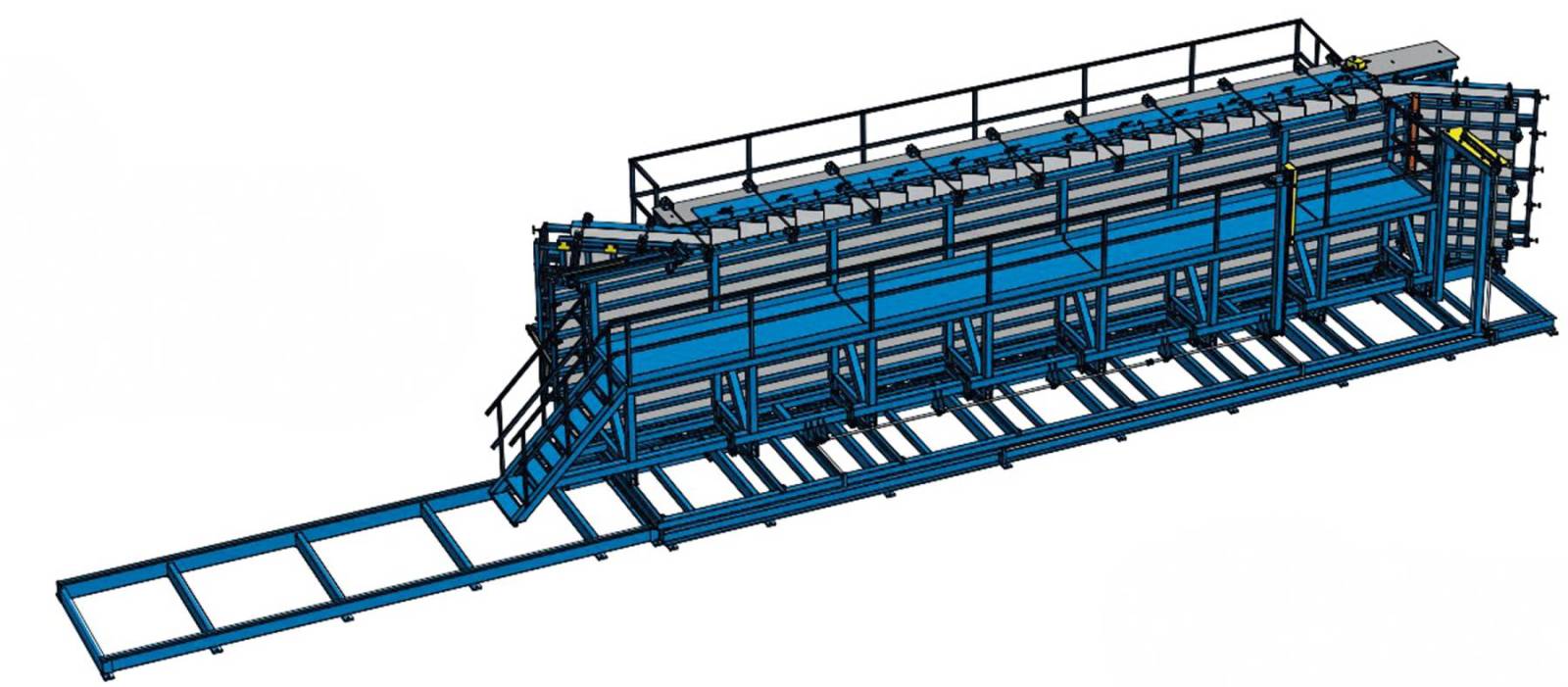

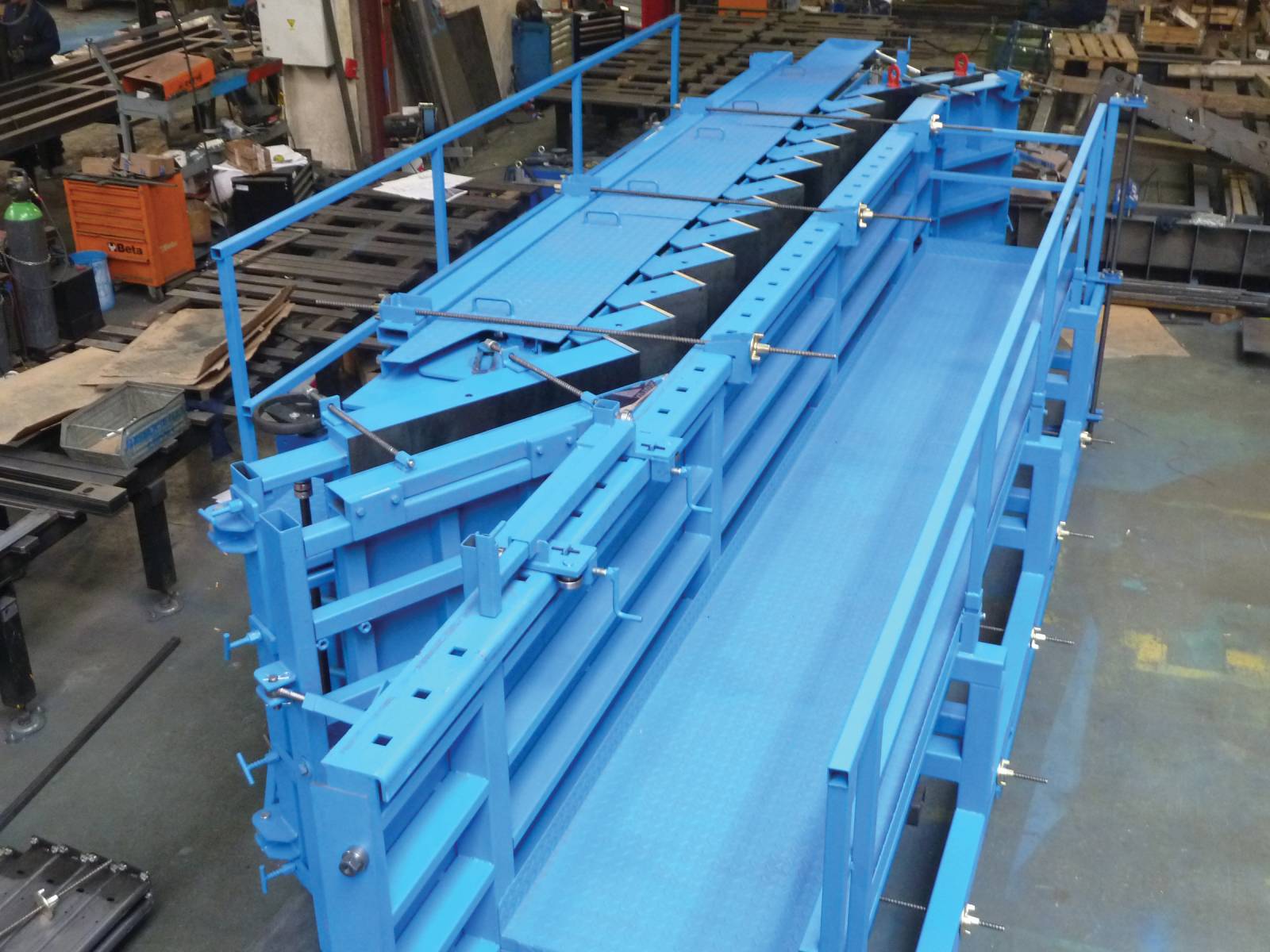

Moules d'escaliers verticaux à réglage électrique

Ces moules escaliers verticaux à réglage électrique conviennent à faire des escaliers deux faces lisses, avec ou sans paliers.

Le moule est composé de 2 parties qui sont montés sur un châssis sur lequel un système de réglage de hauteur prend en support le fond en bois.

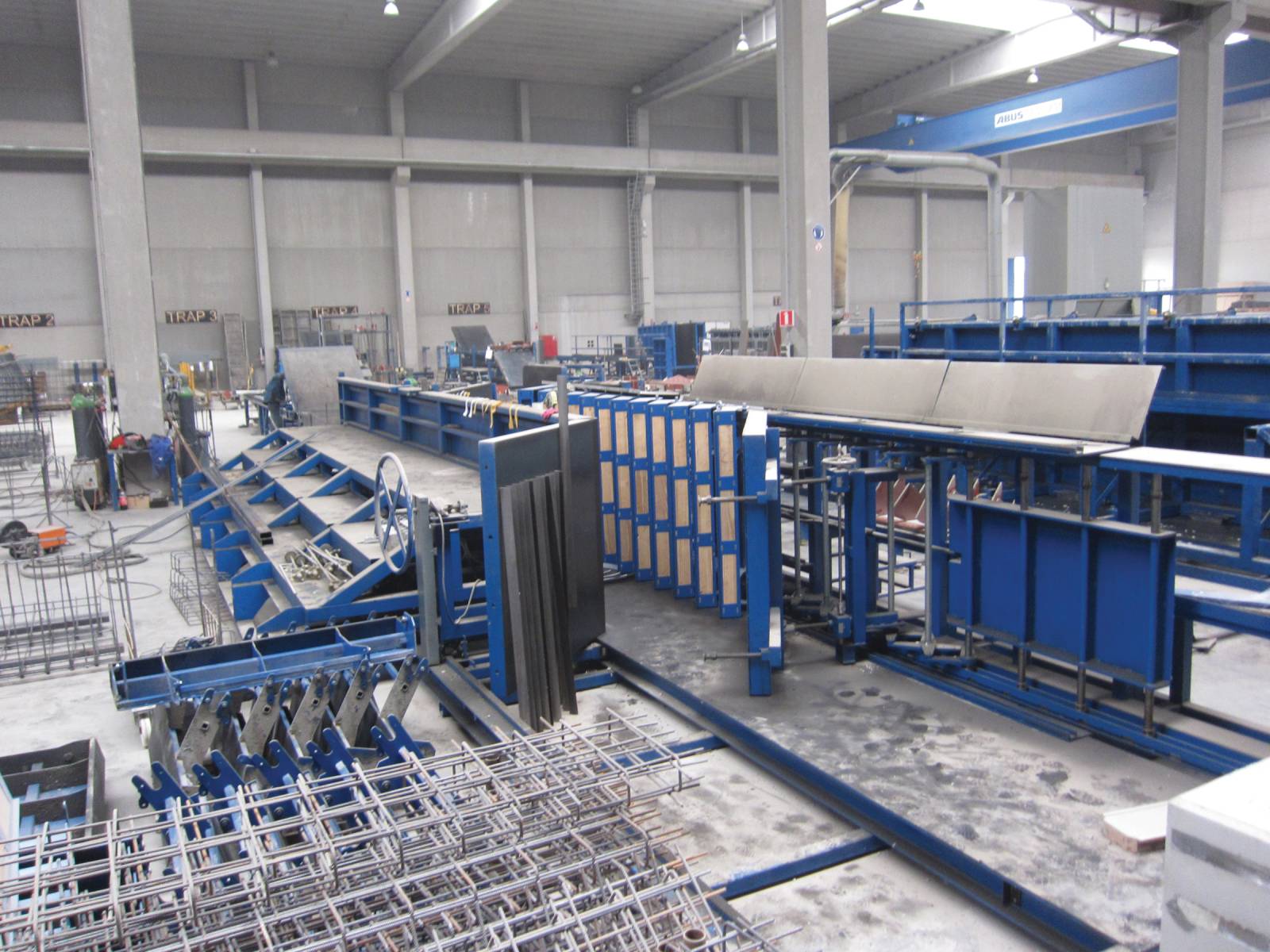

La partie avant du Construx-Weckenmann Sidecaster a 2 mouvements électrique:

• Réglage synchronisé des contremarches
• Réglage Synchronisé des girons

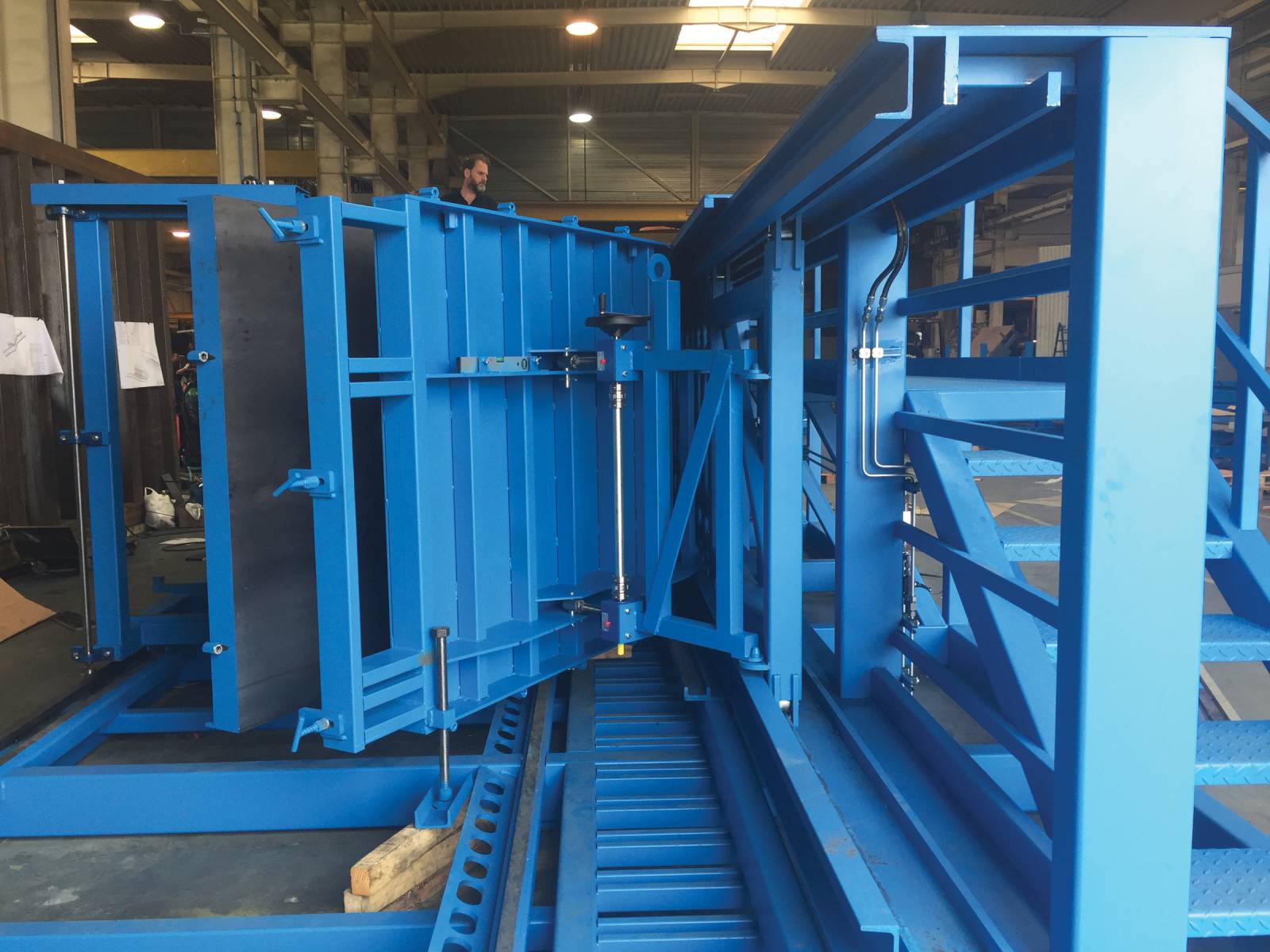

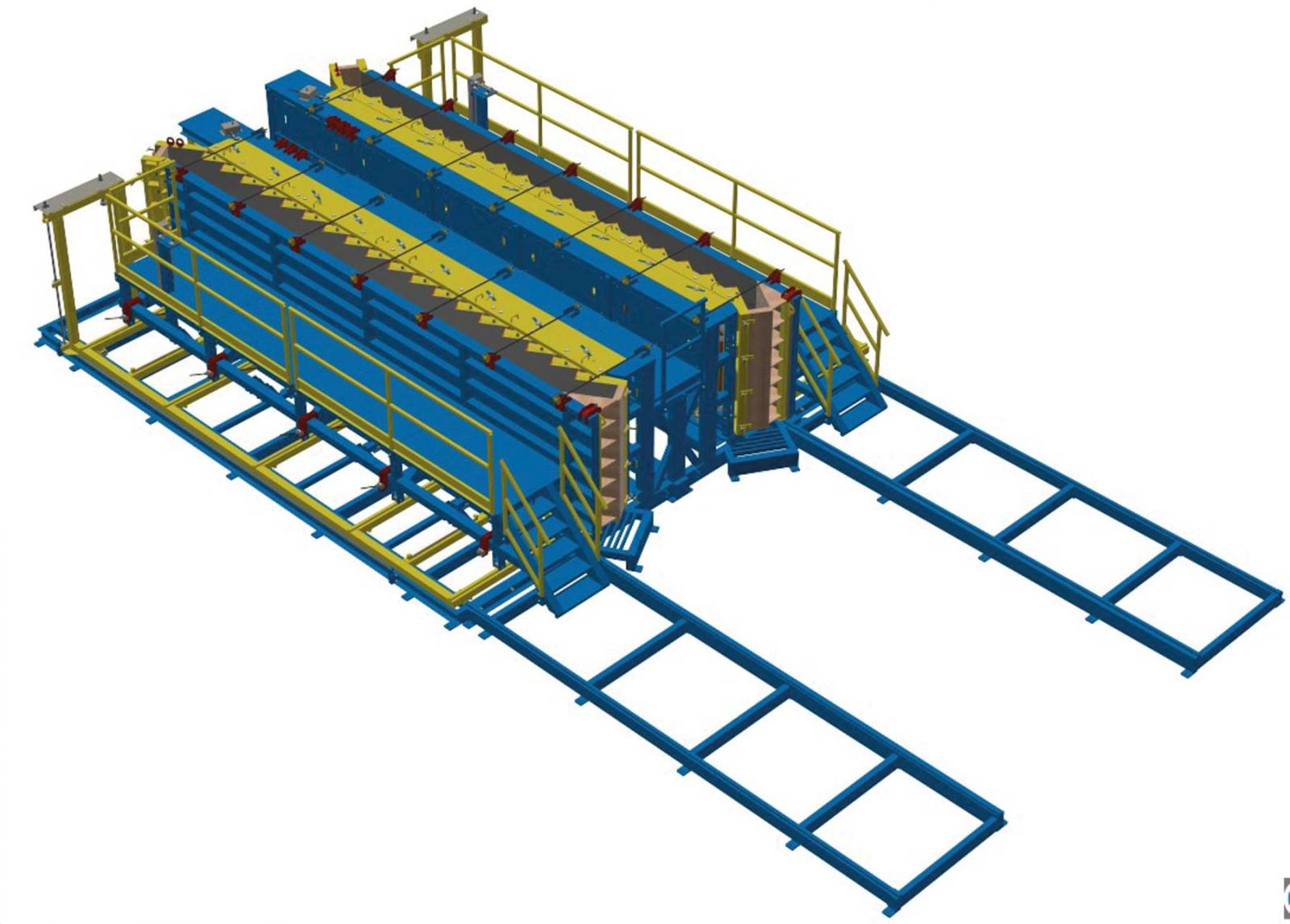

La partie arrière du moule est un panneau habillé d’une peau en acier qui peut être réglé manuellement par des mouvements transversaux et latéraux. Le mouvement latéral permet de mettre le panneau à sa bonne position afin de le connecter avec le panneau opposé et le début du palier. Le déplacement transversal permet d’ouvrir le moule de 700mm afin de démouler les escaliers, de nettoyer et d’huiler le moule et de mettre l’armature en place. Les deux mouvements sont effectués au moyen de galets, une transmission mécanique à chaîne et une roue d’entraînement.

L’ajustement des paliers s’effectue avec vérins mécaniques synchronisés de haute précision. Le palier supérieur est amovible afin de pouvoir faire des escaliers avec différents nombres de marches.

Les deux parties sont munies de plates-formes de travail entièrement en acier, avec escalier d’accès sur les deux extrémités. Les réglages de hauteur peuvent être montés sur le châssis et soutenir le fond en contreplaqué qui doit être coupé sur mesures par le client. Après que le moule et les paliers sont ajustés, tous les panneaux doivent être sécurisés par des tiges, sous et par dessus les panneaux.

Le moule vertical standard convient à produire des escaliers selon les spécifications suivantes:

• Nombre de marches réglables de 1 à 16/18/20/22/24
• Largeur maximale 1500mm ou 2000mm
• Contremarches réglables de 150mm à 200mm
• Girons réglables de 200mm à 320mm
• Epaisseur de joue réglable de 120mm à 250mm
• Avant des marches: droits, inclinés, inclinés avec nez droit ou tous les 3 combinés
• Maximum longueur des paliers : 1500mm ou 2000mm

The front side of the Construx-Weckenmann Sidecaster has 2 electrical movements:

• Synchronised adjustment of risers
• Synchronised adjustment of goings

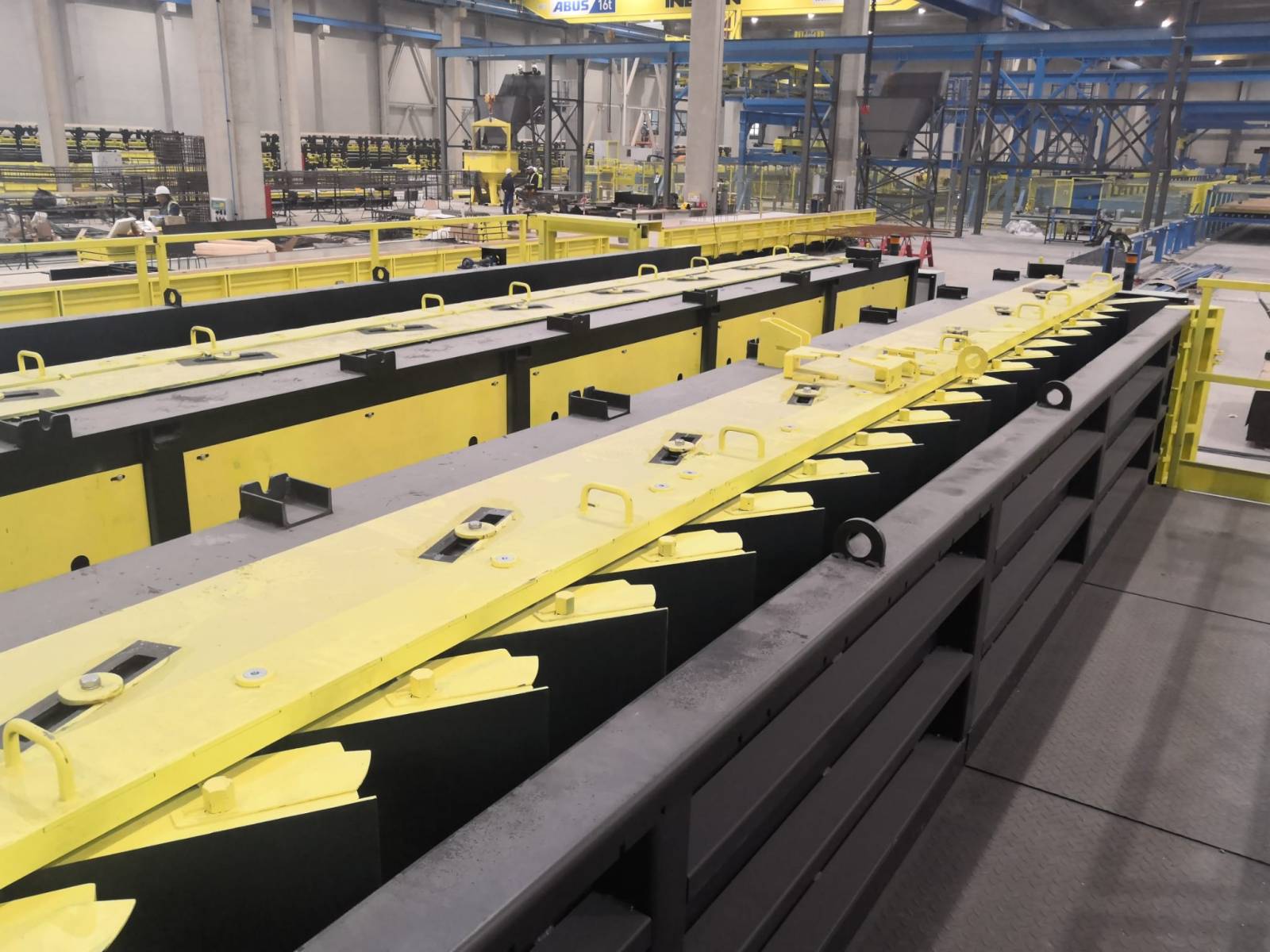

The back side of the mould is a full steel flat panel which can be manually adjusted sideways and back and forth.

The side movement allows to put the panel at its right position in order to connect with the opposite panel and the start of the landing panel. The transverse movement allows to demould and to open the mould by 700mm in order to take out the stairs, clean and oil the mould and put in the reinforcement. Both movements are carried out by means of rollers, a mechanic chain drive and a drive wheel. Adjusting both landing panels is done with synchronized high precision spindles.

The top landing panel is moveable in order to be able to make stairs with different numbers of steps.

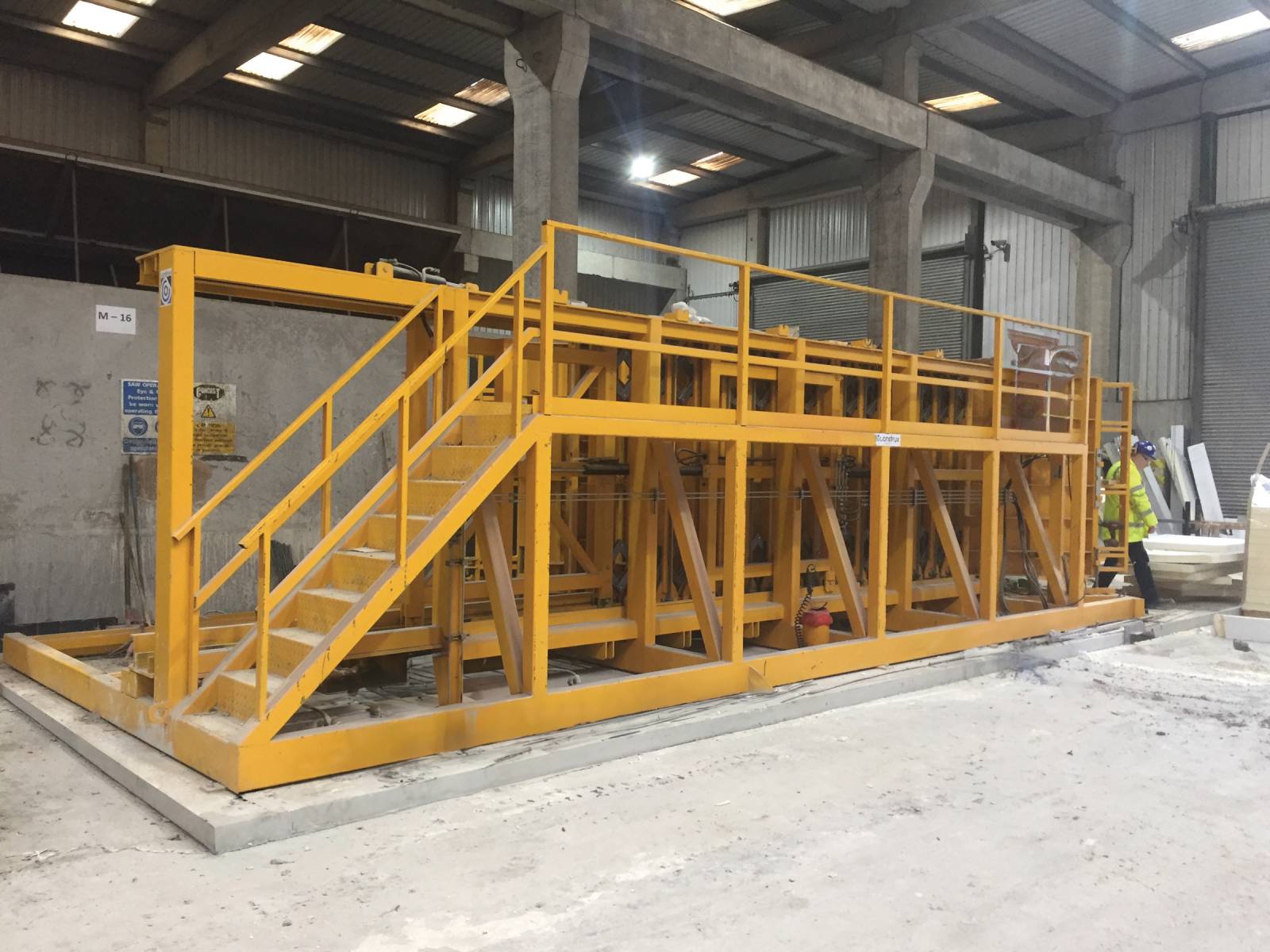

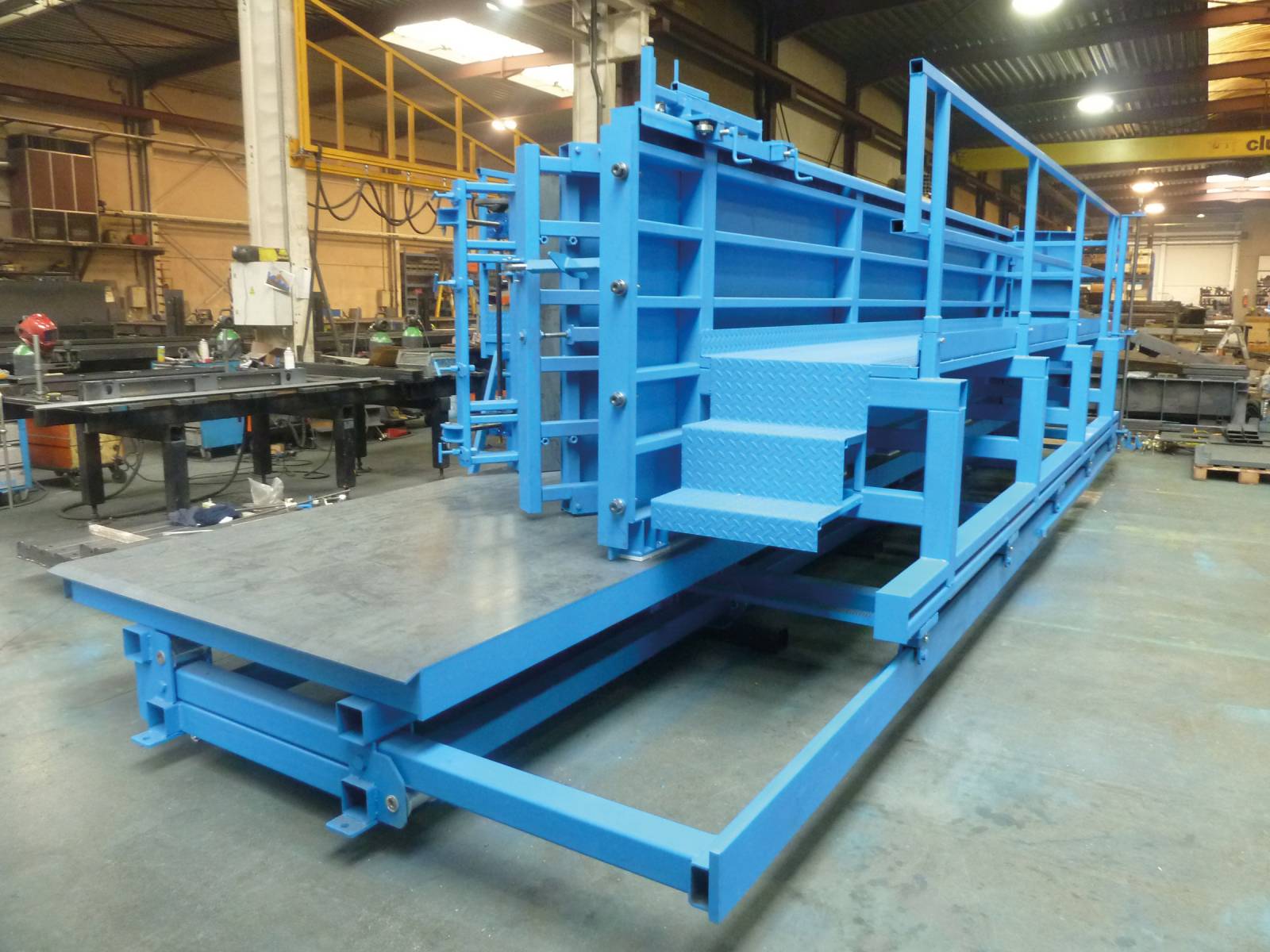

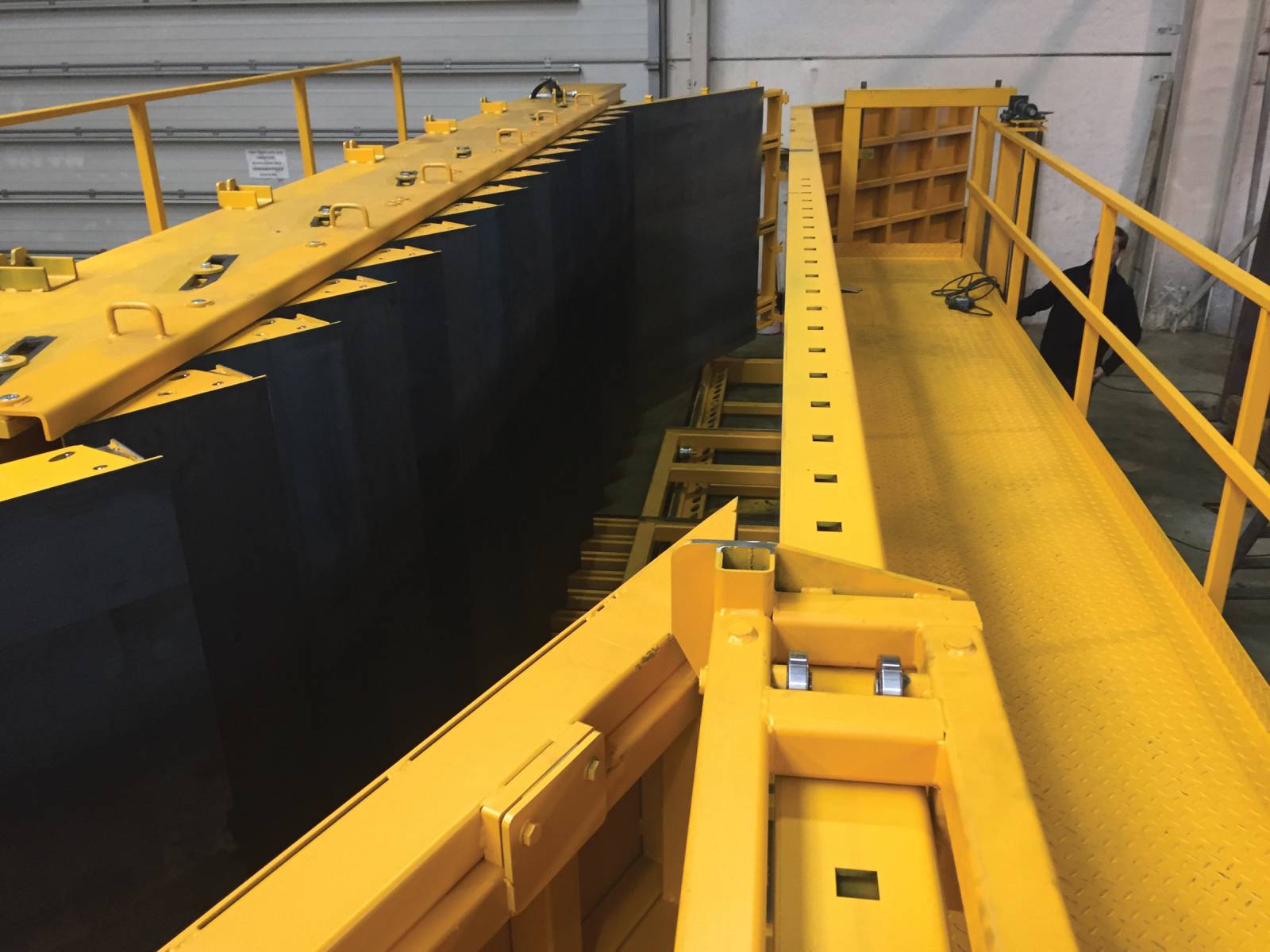

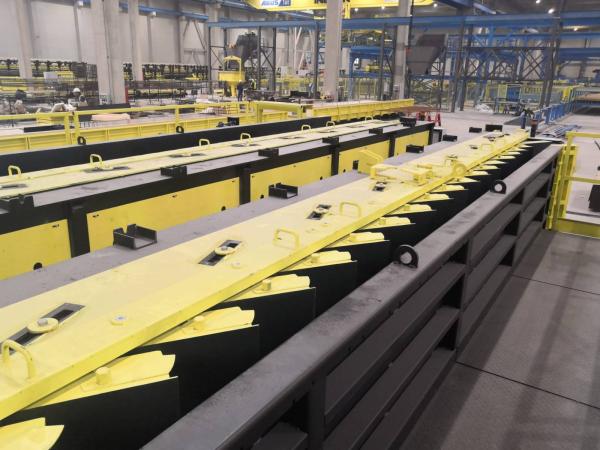

Both sides of the mould have full steel working platforms with access stairs on both ends. The height adjusters can be fitted onto the base frame and support the timber and plywood soffit which needs to be cut to measure by the customer. After the mould and its landing panels are adjusted, all panels need to be secured by means of ties, underneath and over the top of the panels.

The standard vertical mould is suitable to produce stairs according to following specifications:

• Number of steps adjustable from 1 to 16/18/20/22/24
• Maximum width 1500mm or 2000mm
• Risers adjustable from 150mm to 200mm
• Goings adjustable from 200mm to 320mm
• Throat depth adjustable from 120mm to 250mm
• Fronts: straight, cut-back, cut-back with nose or all 3 combined
• Maximum top and botttom landing length: 1500mm or 2000mm
