Scharnierende wandenbatterijen

Een scharnierende wandenbatterij bestaat uit onderling verbonden panelen die rond een as openen en sluiten. Door horizontale voorbereiding te combineren met verticaal storten wordt de efficiëntie en veiligheid van de wandproductie aanzienlijk verhoogd.

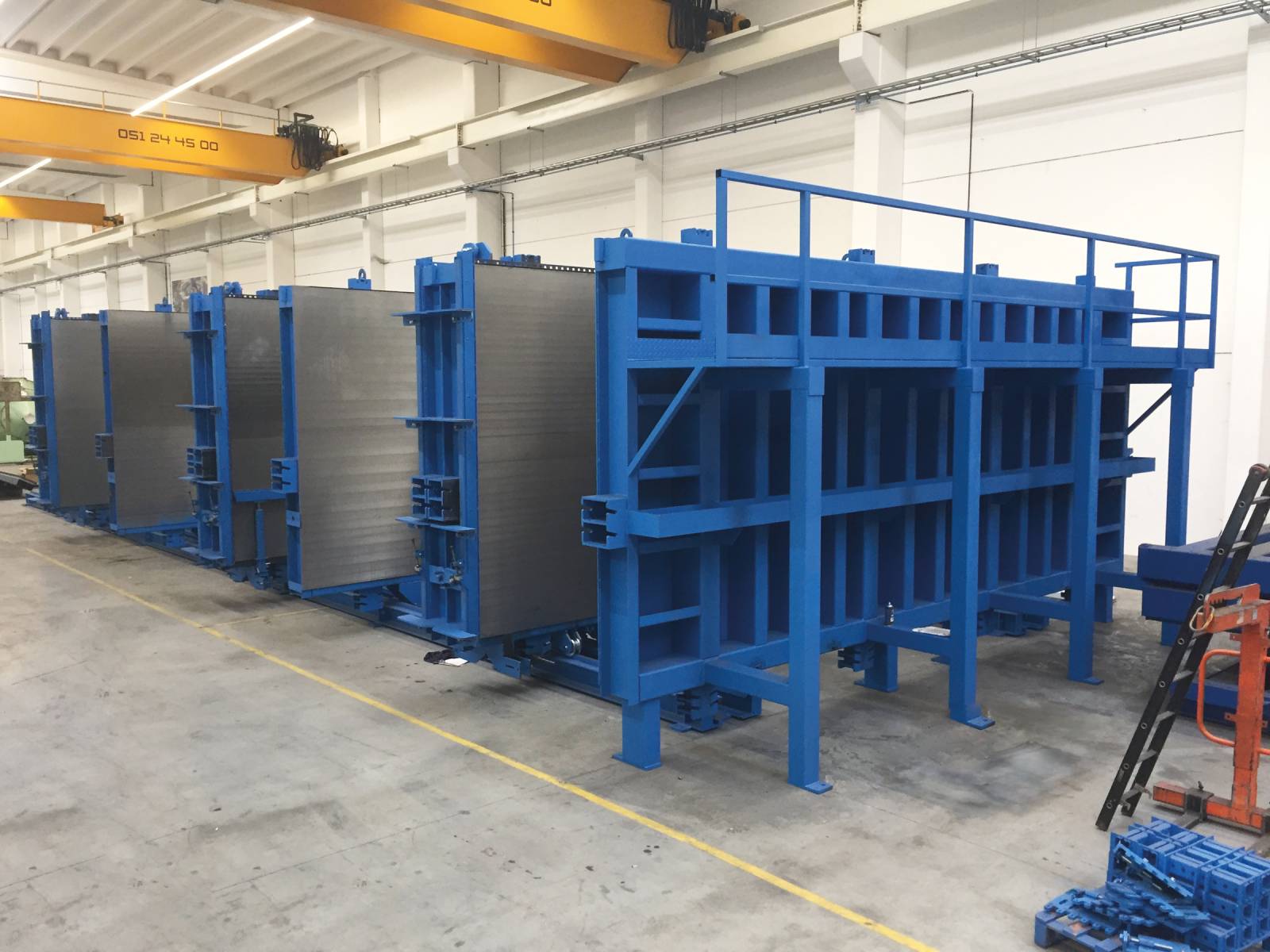

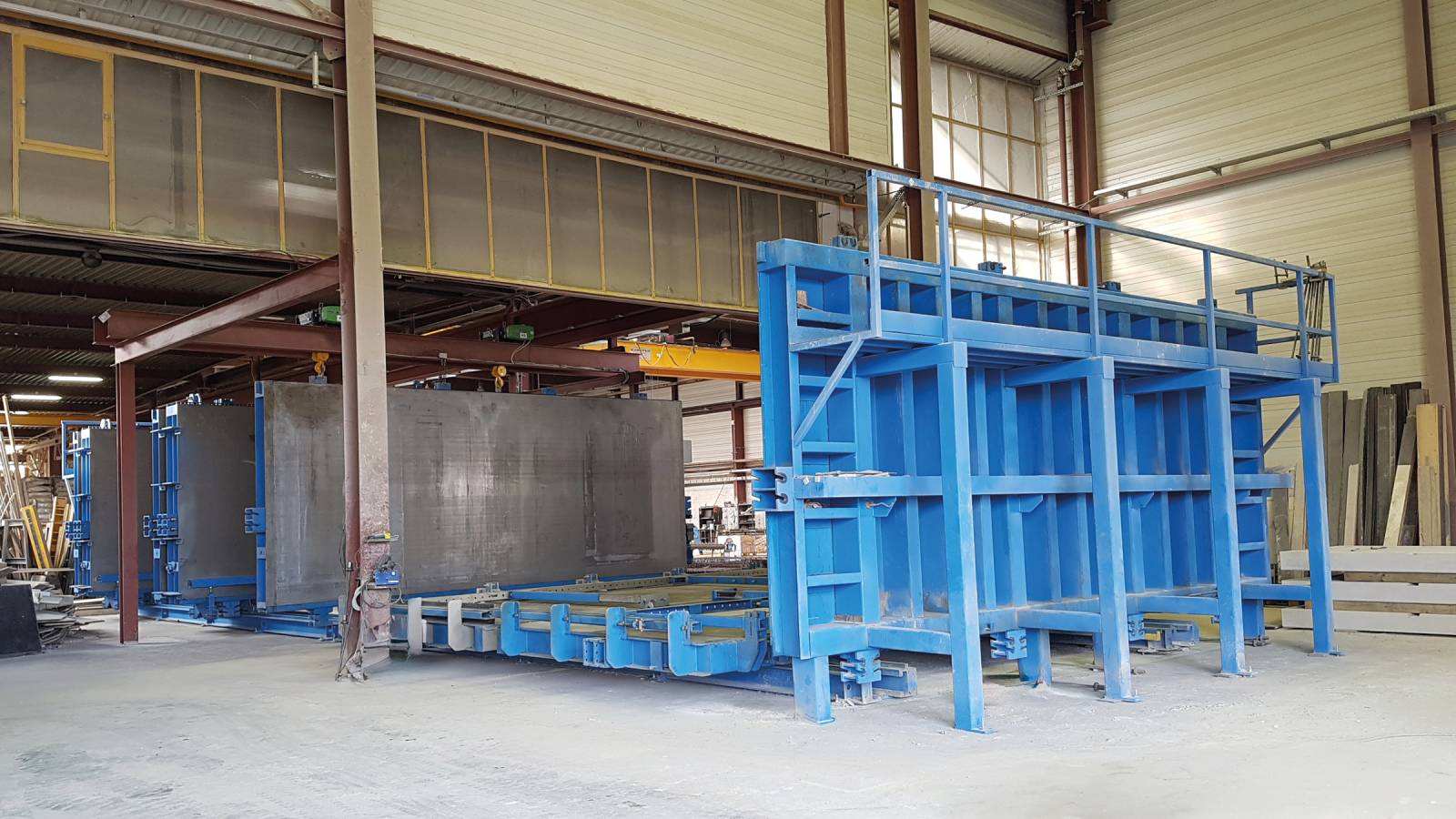

De configuratie van de scharnierende wandenbatterij zoals getoond op de tekening:

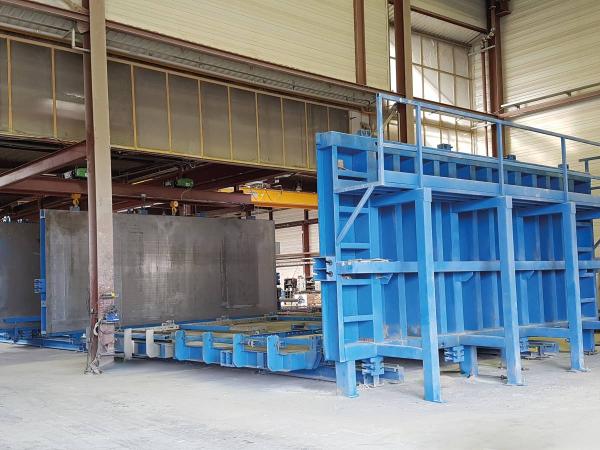

• 1 vast buitenpaneel met werkplatform, aan de ene zijde
• 1 beweegbaar buitenpaneel met werkplatform, aan de andere zijde
• 3 scharnierende “tweelingpanelen”
• 2 dubbelzijdige tussenpanelen

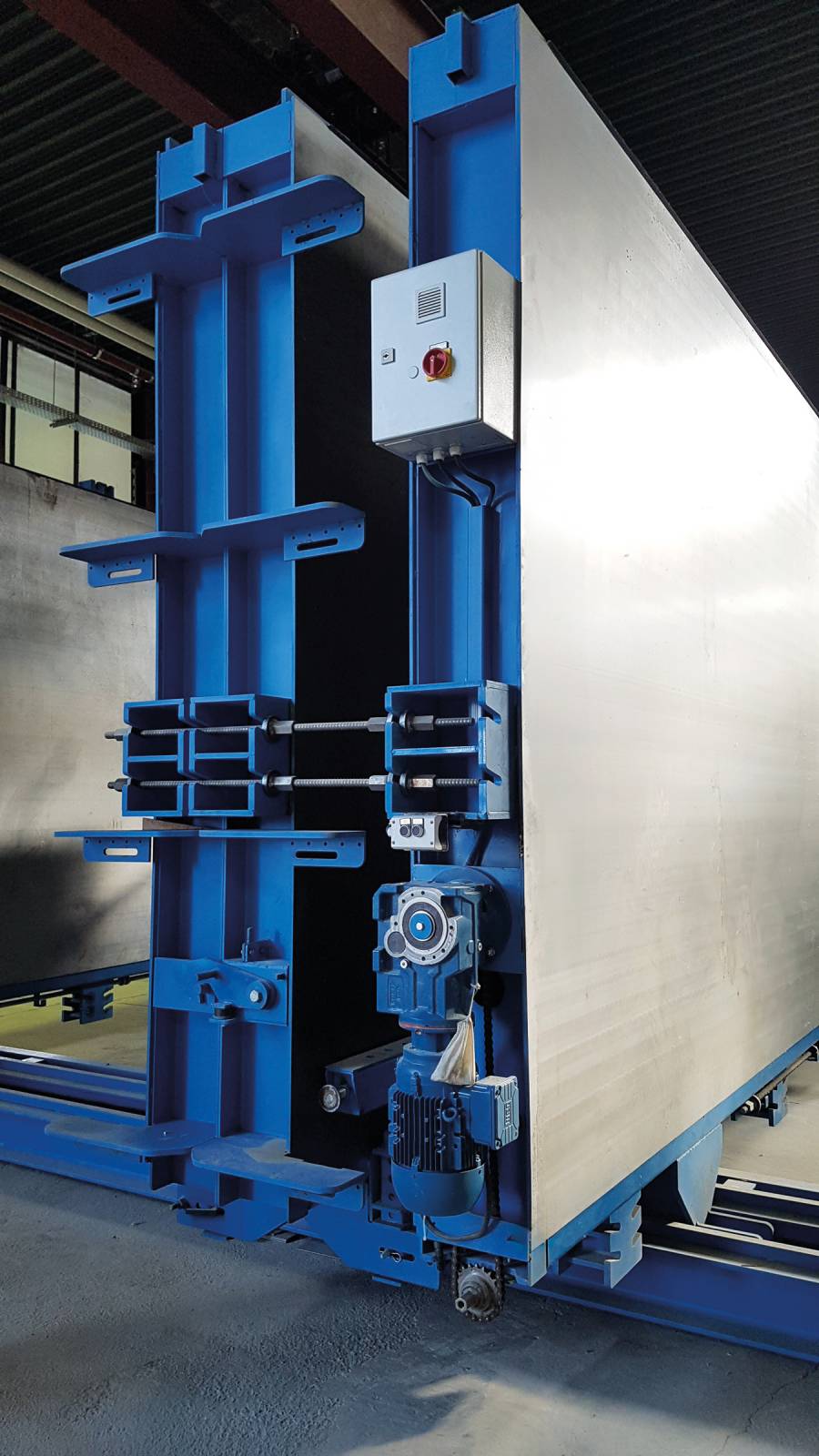

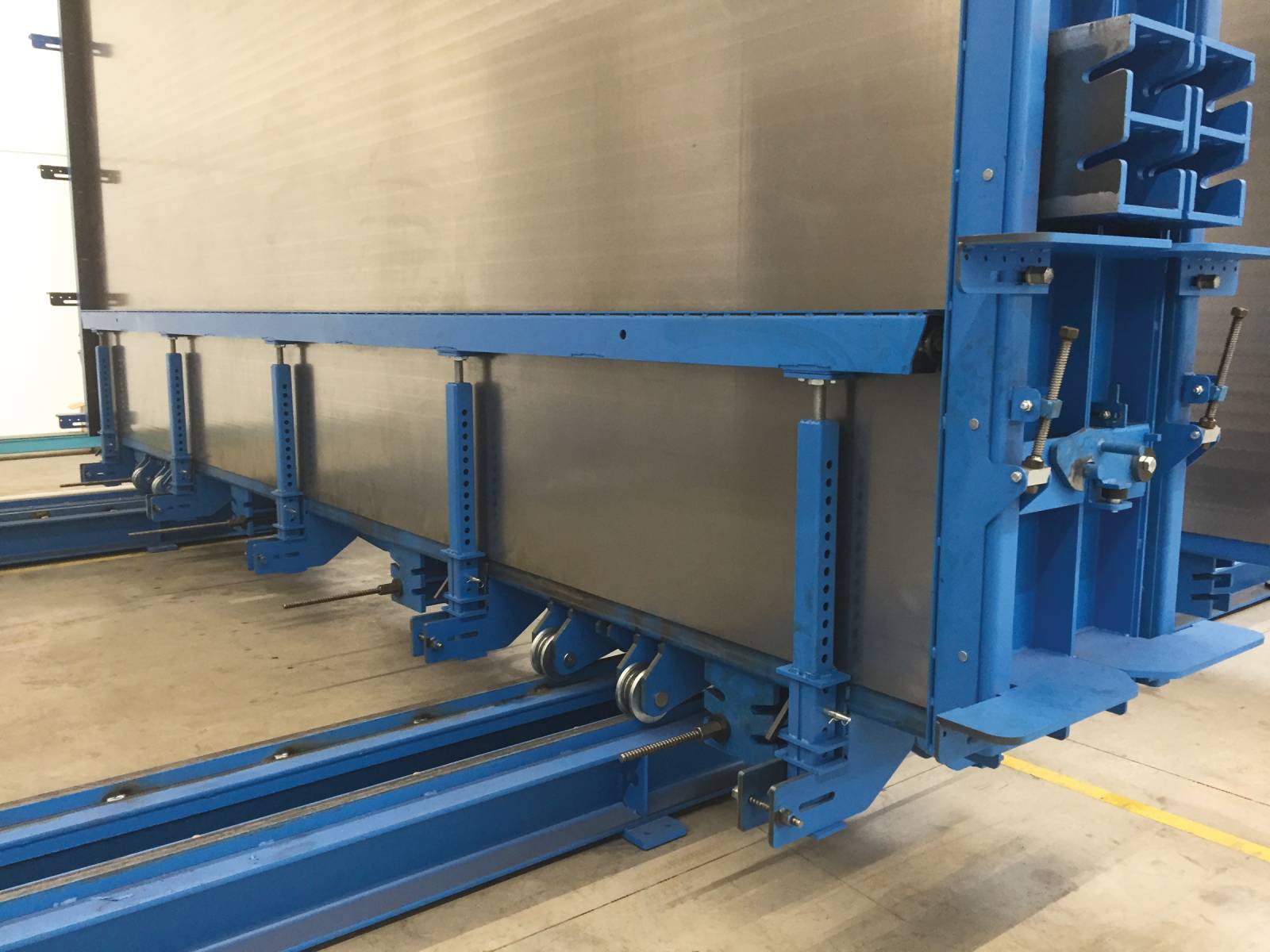

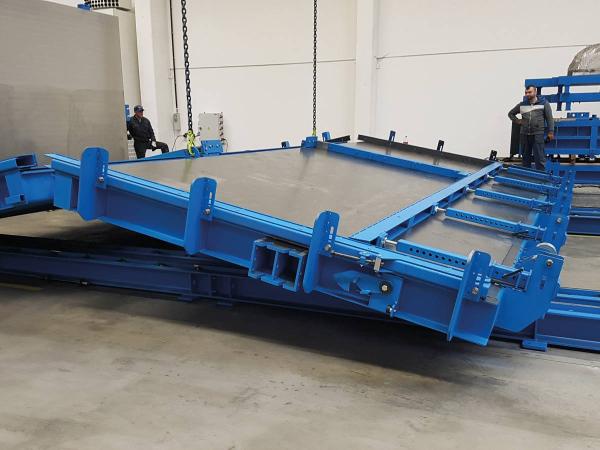

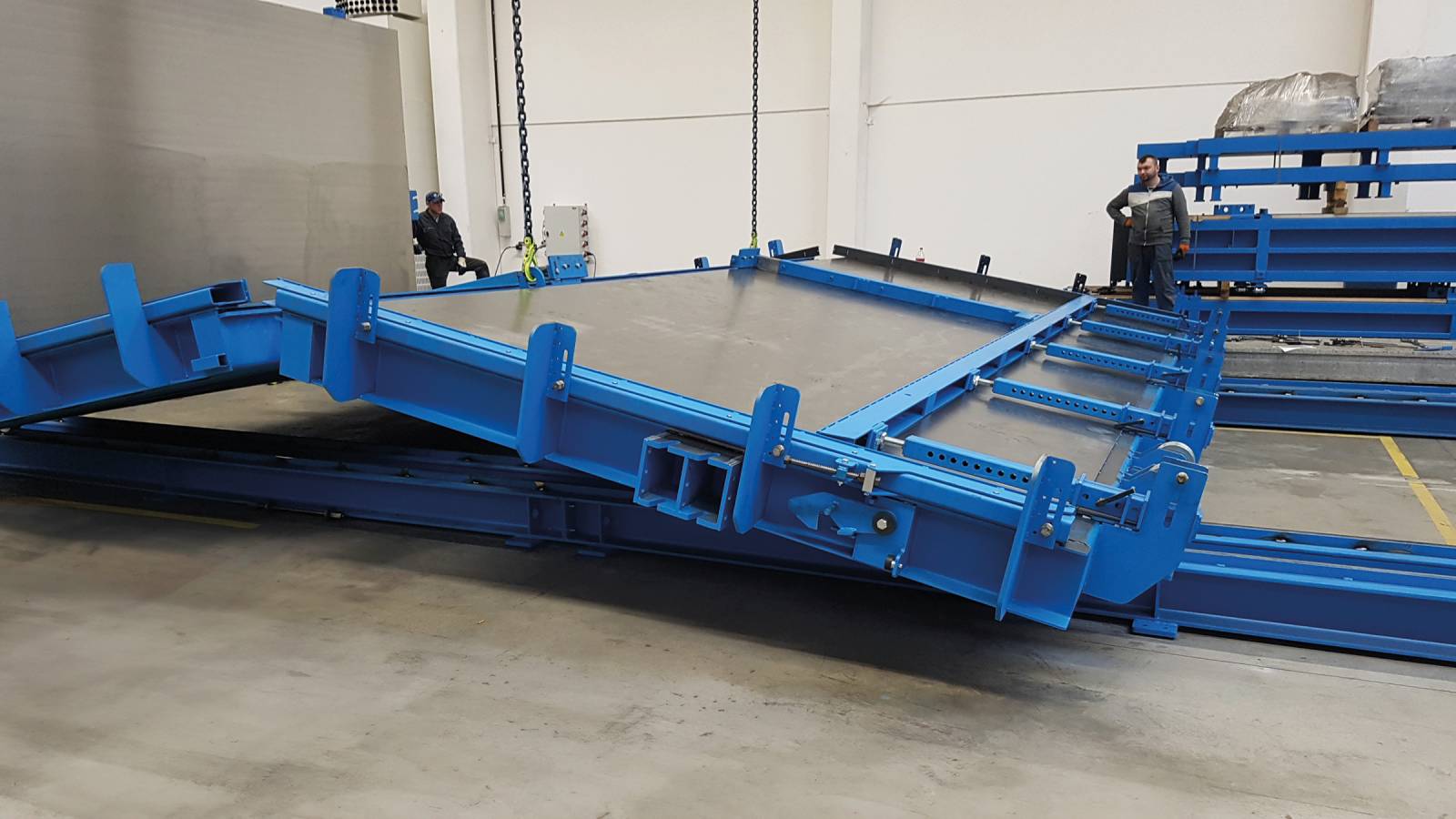

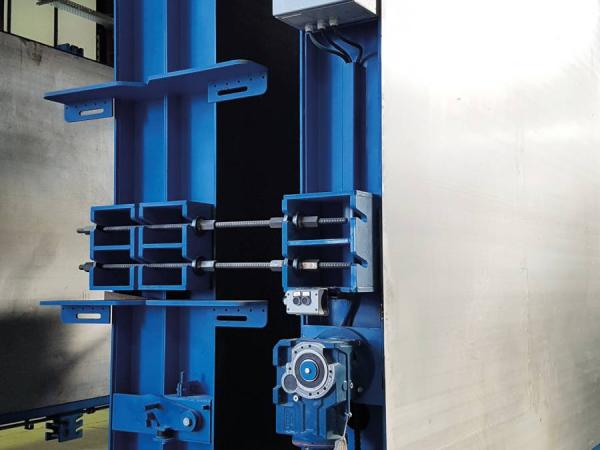

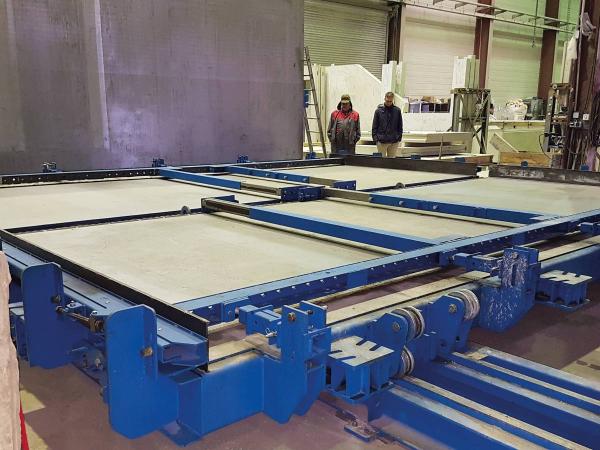

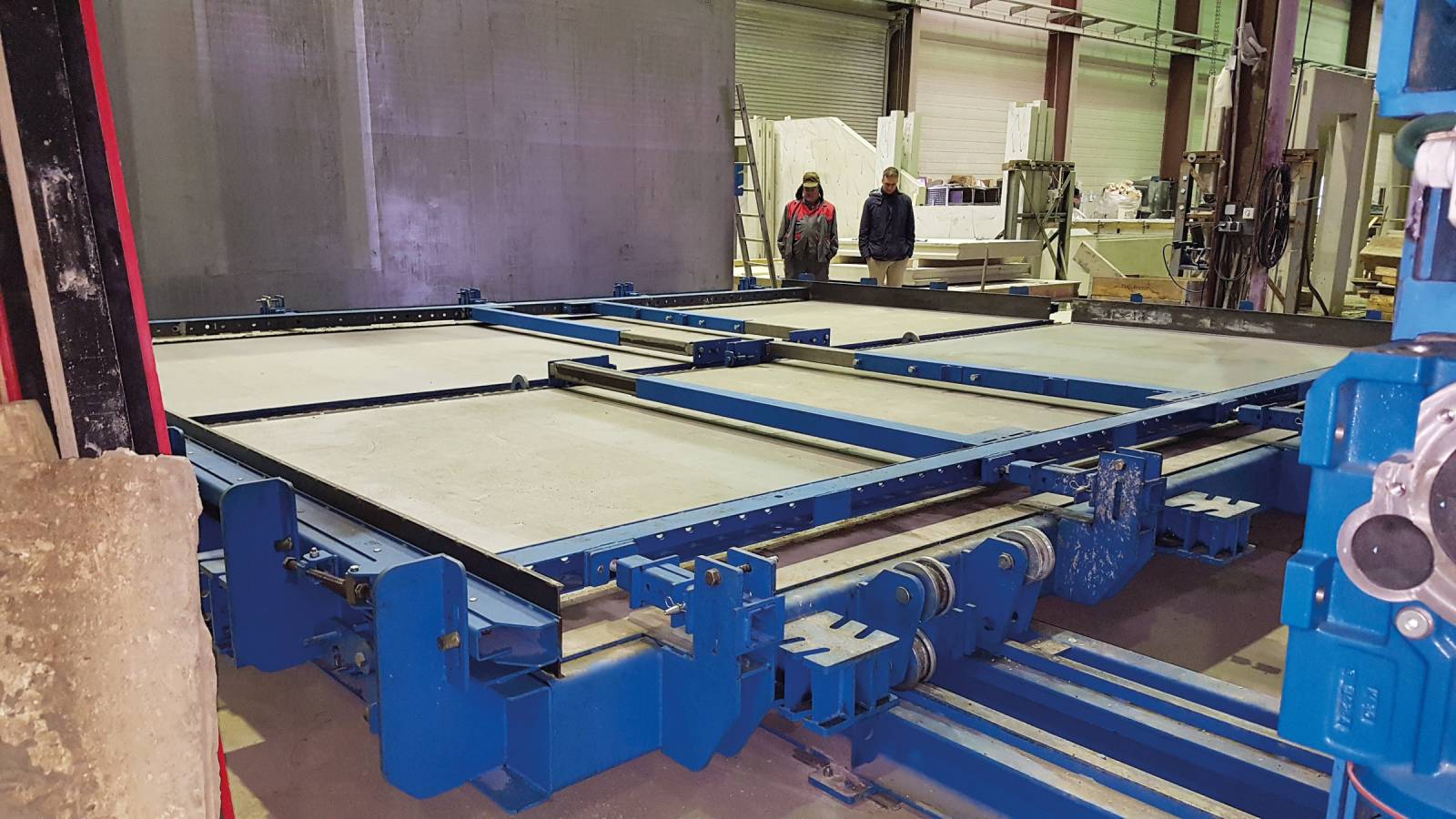

Zowel de “tweelingpanelen” als de tussenpanelen rijden op rails en kunnen manueel (door middel van een kettingaandrijving) of via elektromotoren (geïntegreerd in elk tussenpaneel) aangedreven worden. De tweelingpanelen kunnen aan de tussenpanelen gekoppeld worden om ze vooruit en achteruit te verplaatsen op de rails. Na het afkoppelen kan elk “tweelingpaneel” neergelaten en geopend worden door middel van een rolbrug, om zodoende 2 perfect horizontale tafels te creëren, waarop bodems en randen vastgezet kunnen worden. Na het plaatsen van sparingen en het oliën van de panelen kan de wapening geplaatst en vastgezet worden.

Al deze werkzaamheden kunnen zo eenvoudig uitgevoerd worden als zouden de bekisters aan het werk zijn op standaard horizontale tafels. Zodra beide zijden van het “tweelingpaneel” voorbereid zijn, kan het paneel verticaal recht- en vastgezet worden. De tussenpanelen moeten enkel gereinigd en geolied te worden, zij dienen als dubbelzijdige bekisting tussen 2 “tweelingpanelen”. Het verminderen van de werktijd op hoogte toont aan dat deze scharnierende wandenbatterijen tegemoet komen aan moderne regulering met betrekking op gezondheid en veiligheid op de werkvloer.
