Spezialbox-Schalungen

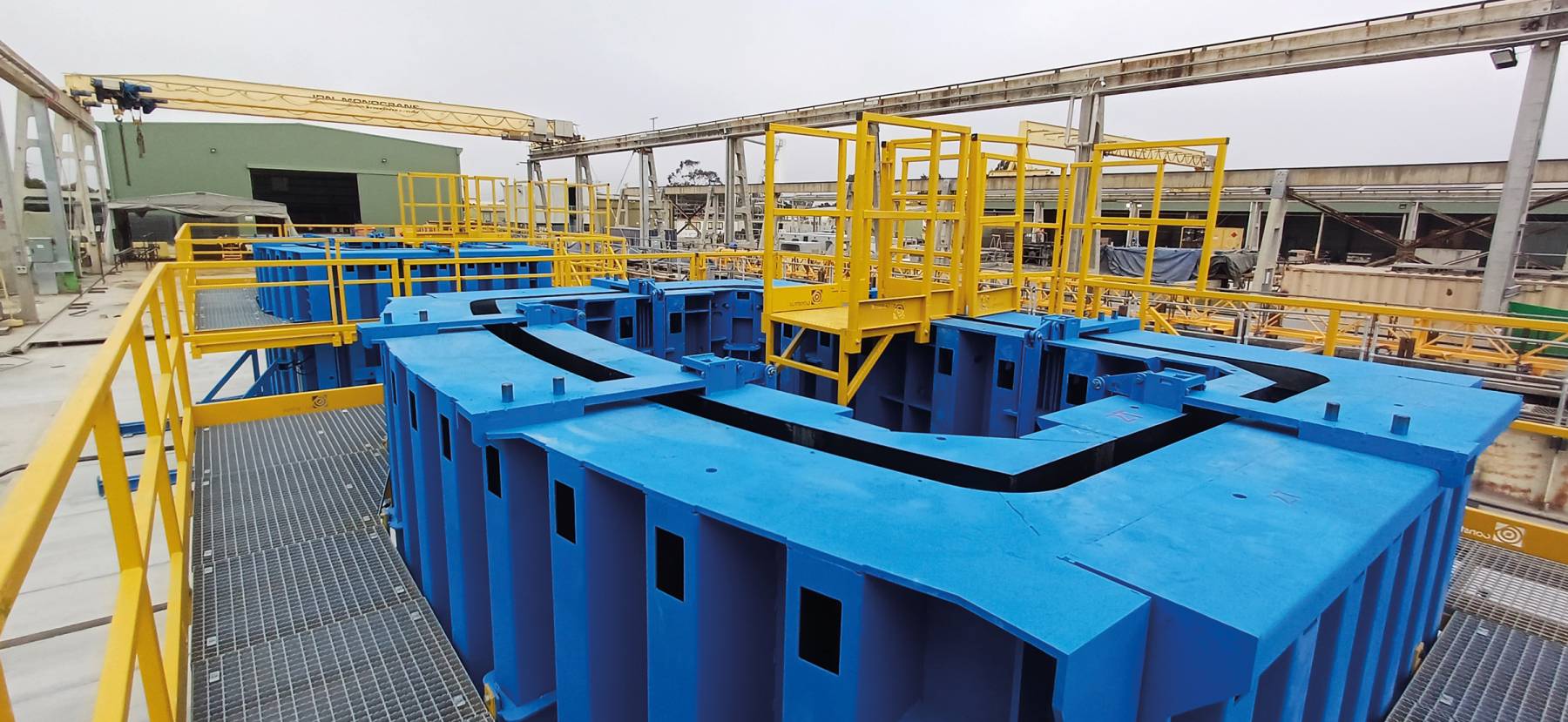

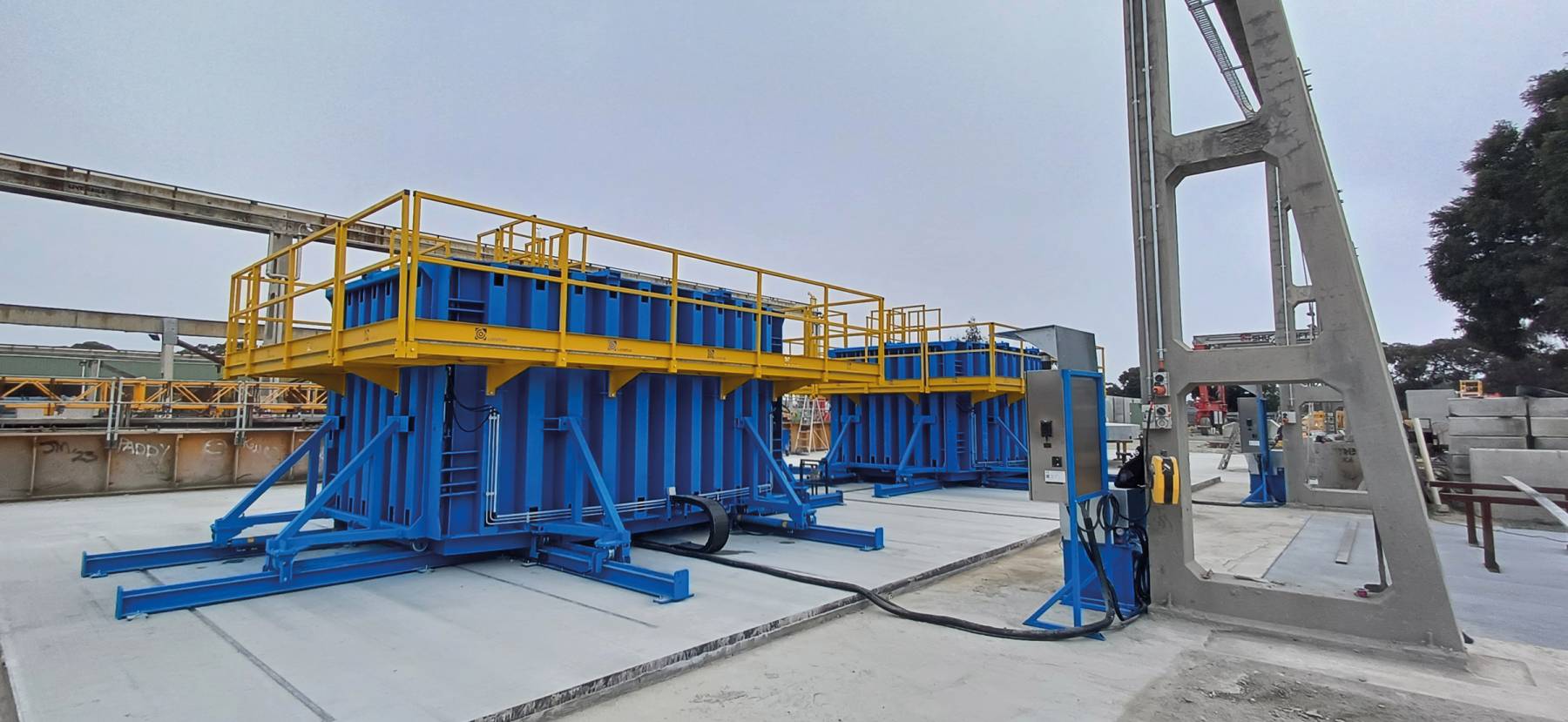

Vollautomatische Durchlass-Schalungen
Die in diesen beiden hydraulisch betriebenen Schalungen hergestellten vorgefertigten Beton-Durchlässe werden auf der Seite gegossen und nach dem Ausschalen mithilfe einer Wendvorrichtung um 90° gedreht.
Da die Elemente an der Basis eines Bohrtunnels platziert werden sollten, mussten die Schalungen äußerst präzisen technischen Anforderungen entsprechen. Die Toleranz für die Fugenmaße (gefräste Scherfugen an den Unterseiten sowie obere Aussparungen mit Nut- und Federprofil) lag bei ±0,75 mm, während Breite, Höhe, Diagonale und Radius innerhalb einer Toleranz von ±1,5 mm gehalten werden mussten.
Besondere hydraulische und elektronische Funktionen der Schalungen sorgen für eine benutzerfreundliche, fehlerfreie Bedienung und minimieren den Arbeitsaufwand:

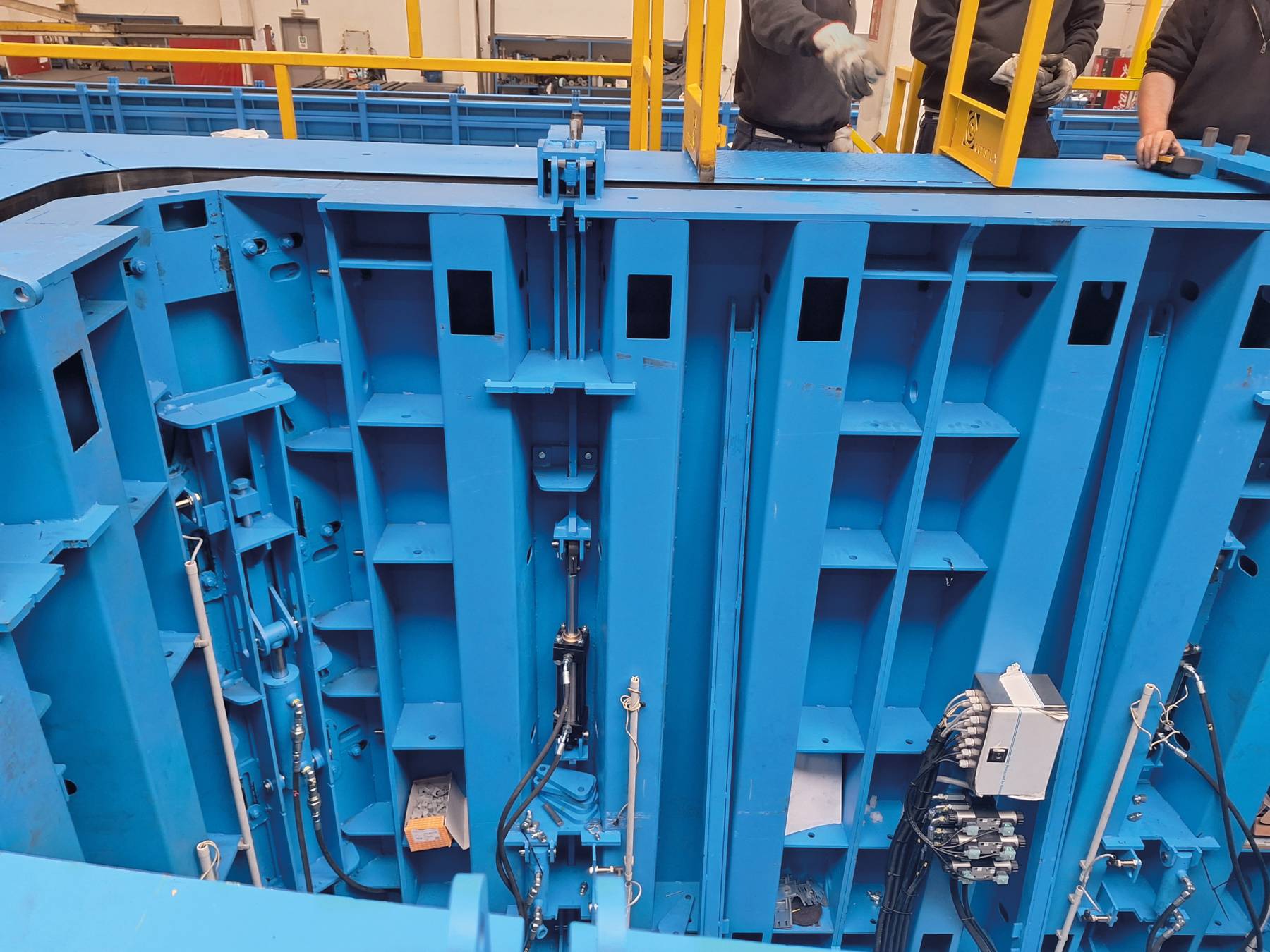

- Hydraulisches Öffnen und Schließen der Außenschalungen

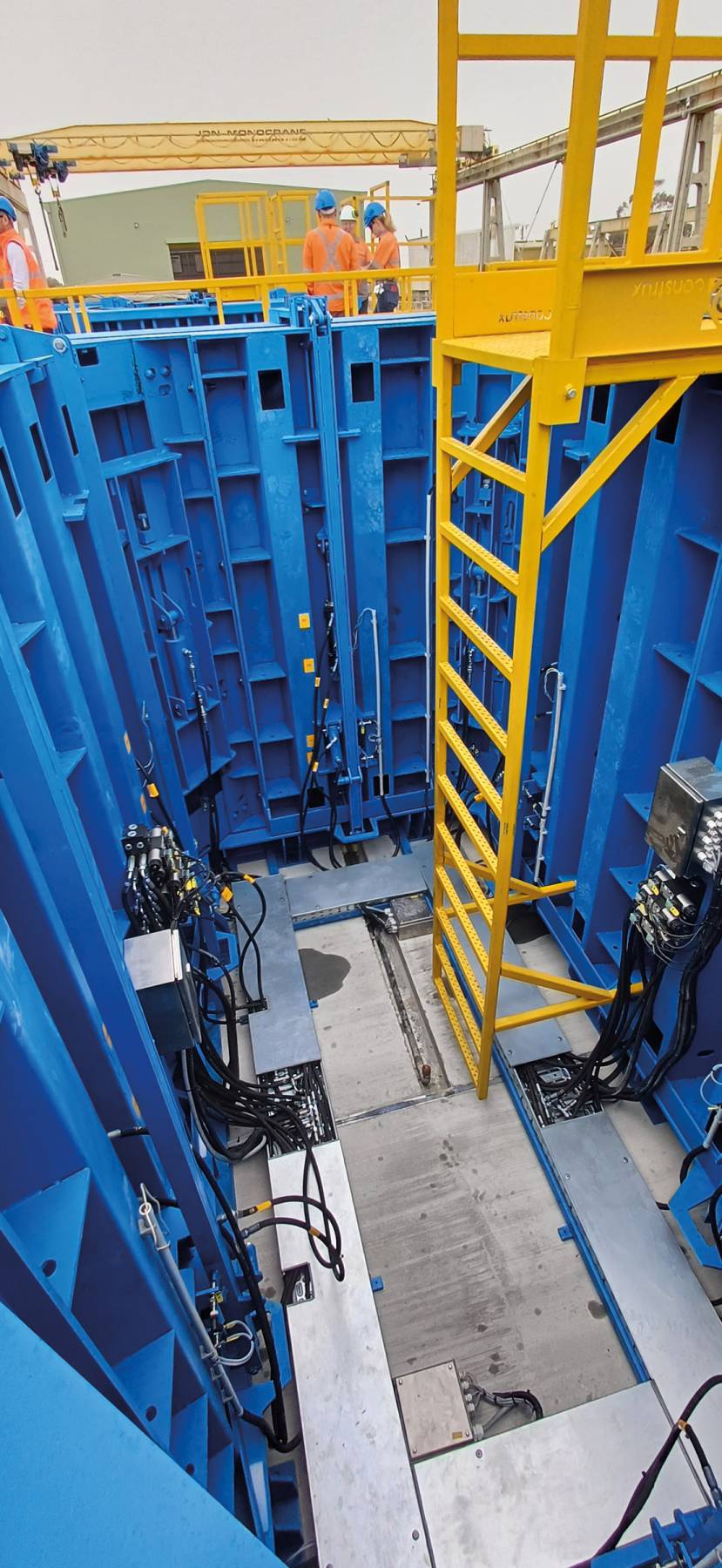

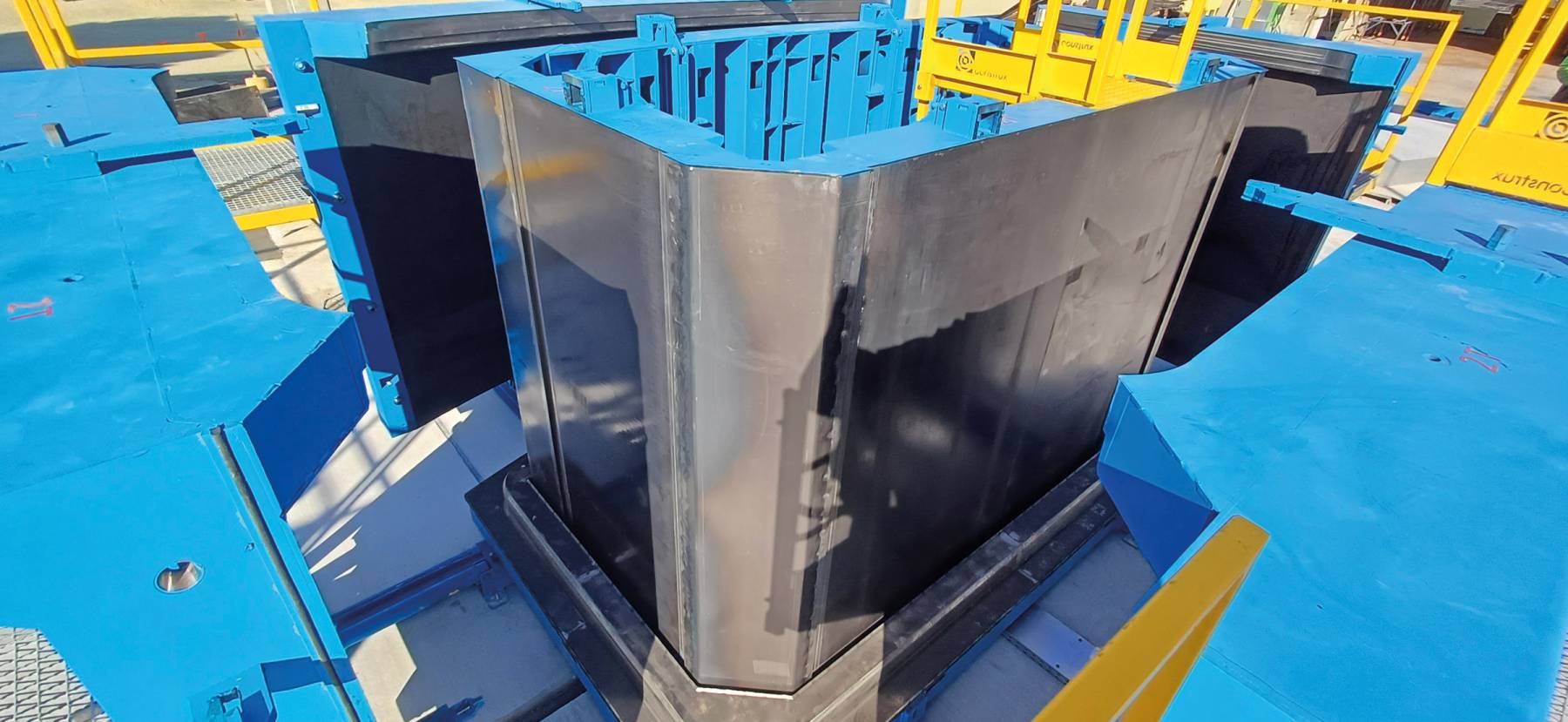

- Hydraulisches Schrumpfen des Innenkerns
- Hydraulische Verriegelung der Außenschalungen zueinander
- Hydraulische Verriegelung der Außenschalungen mit dem Innenkern
- Hydraulische Sicherung des schrumpfbaren Innenkerns

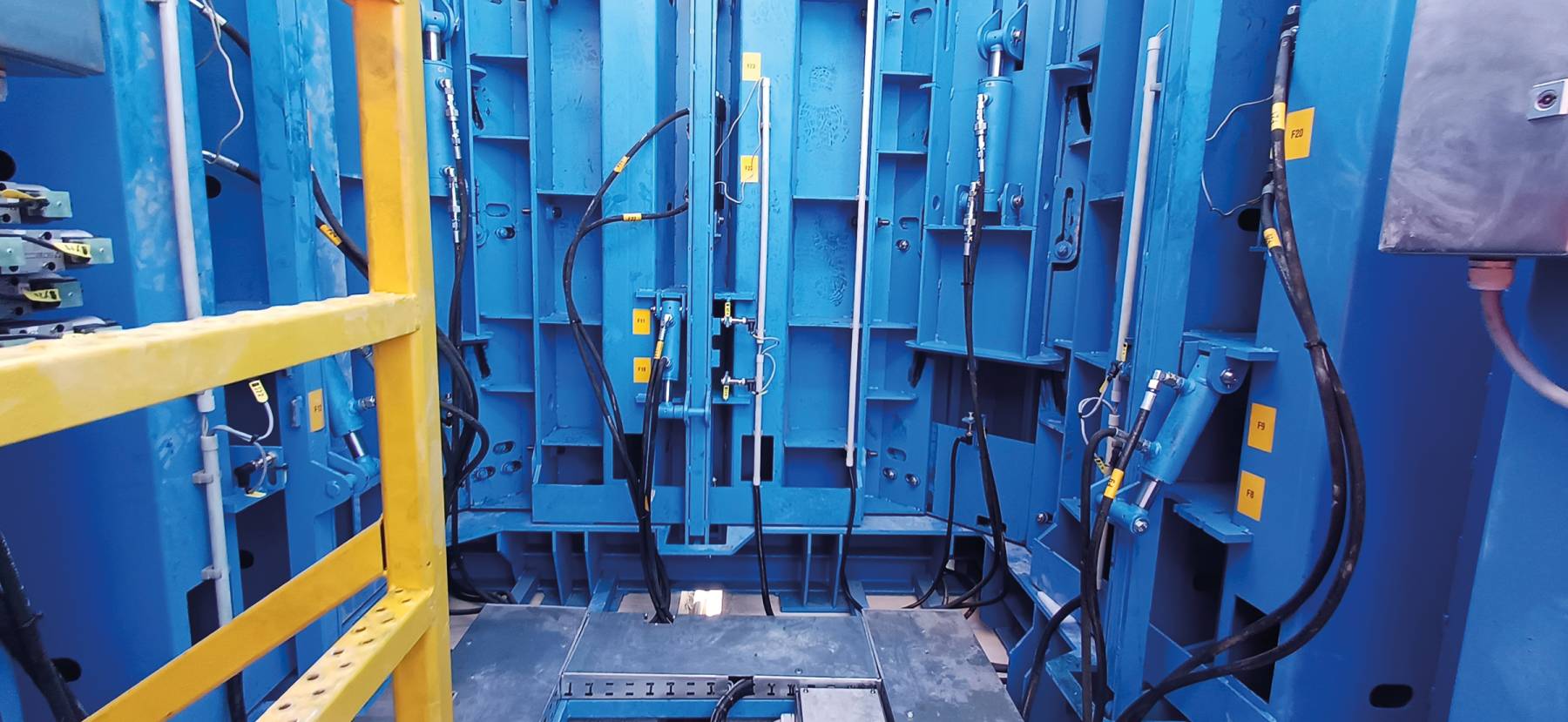

- Hydraulikeinheit, inklusive Leitungen, Ventile, Anschlüsse und Steuerung
- Elektronische Ventile und Sensoren mit PLC-Steuerung
- Fernbedienung für alle hydraulischen Bewegungen
