Schalungen für Monobasen und Gewölbe

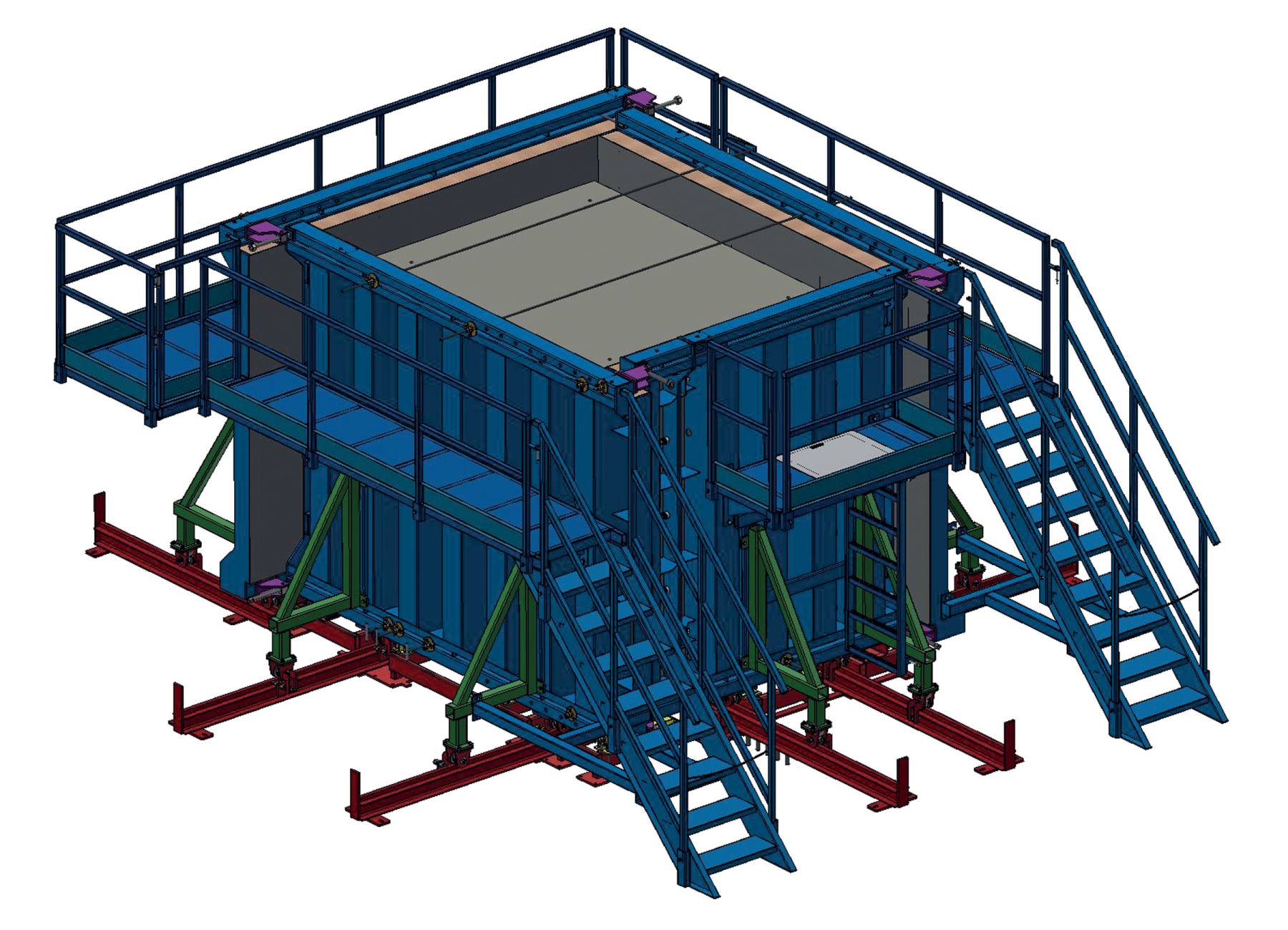

Verstellbare 3D-Schalung mit Abdeckungen

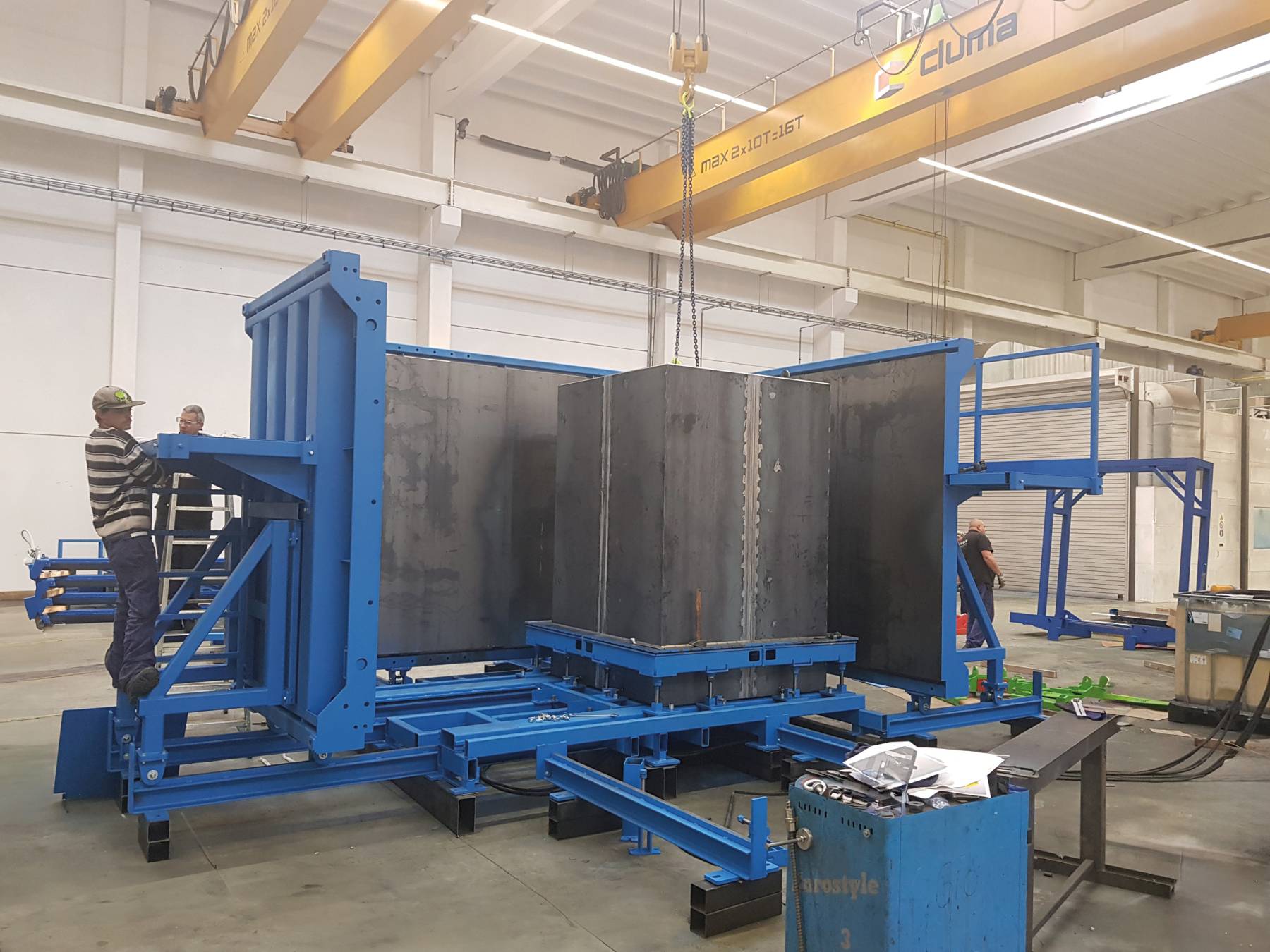

Das Innenkernsystem basiert auf dem Flexbox-Schalungssystem, bei dem die AuÀenwände auf Rollen montiert sind und manuell geöffnet und geschlossen werden können.
- Die äußere Stirnwand und die längsseitigen Außenwände sind für die maximale benötigte Länge ausgelegt.
- Die innere Stirnwand wird auf die kleinste Breite eingestellt und mit Zwischensegmenten angepasst, um die gewünschte Breite zu erreichen.

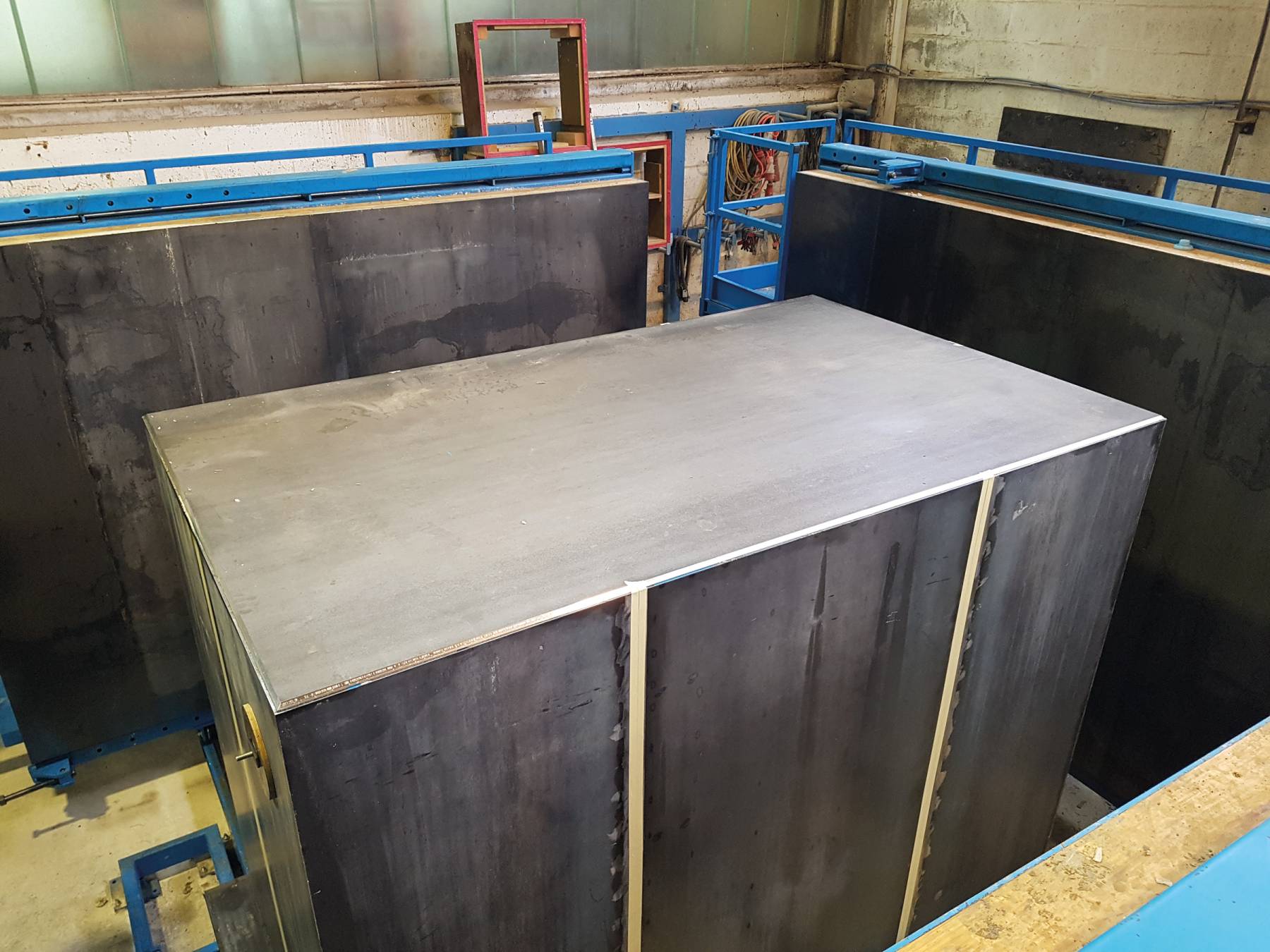

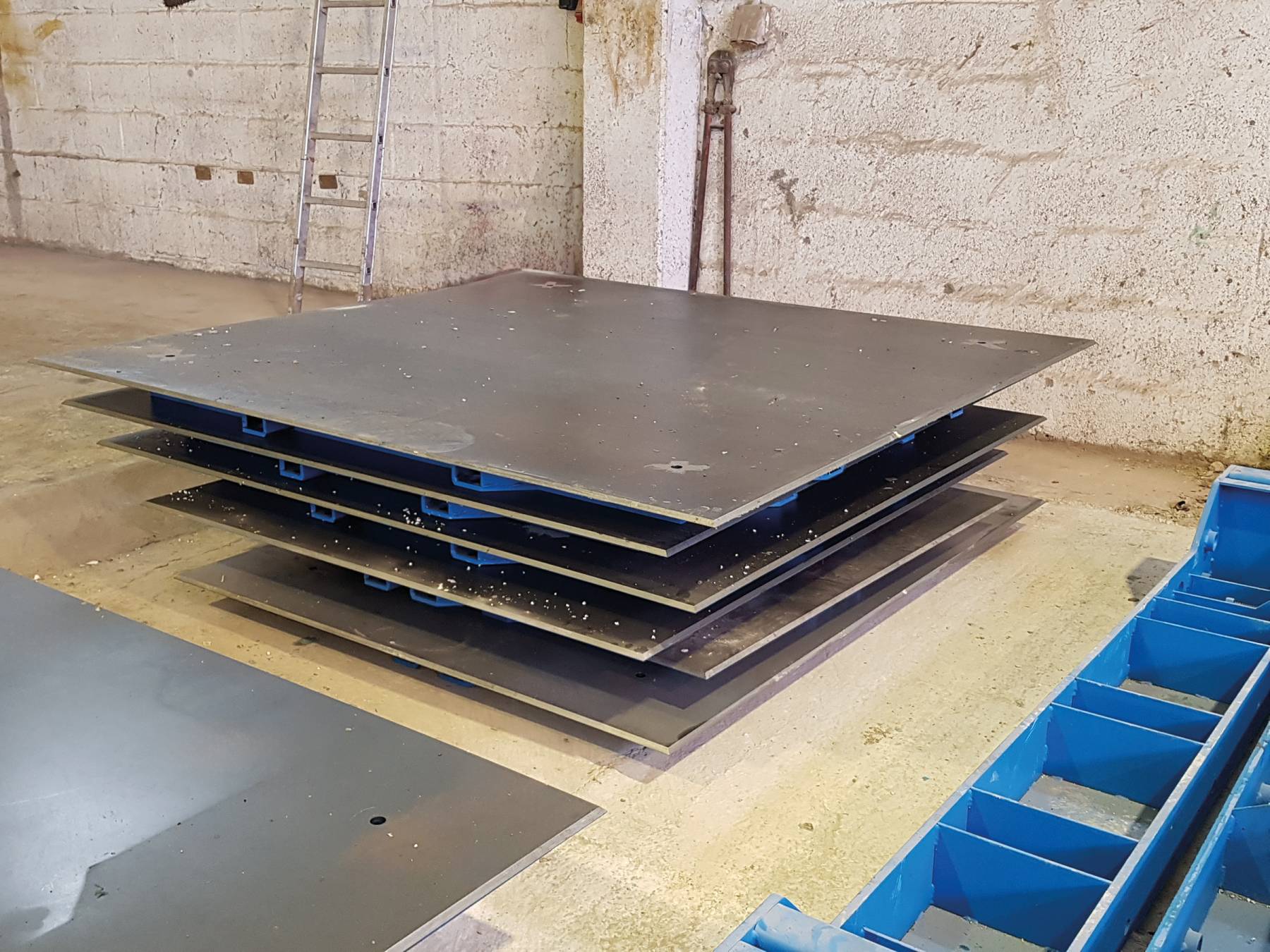

- Zur Herstellung vollständig geschlossener Behälter mit einer 20 cm dicken Bodenplatte stehen insgesamt neun Stahlabdeckungen in verschiedenen Größen zur Verfügung. Diese werden auf die Innenkernelemente aufgelegt, zentriert und verspannt, sodass an den Bodenkanten des fertigen Elements eine kleine Aussparung entsteht.
Technische Spezifikationen:
- Minimale Innenkernmaße: 1,5 x 1,5 m
- Maximale Innenkernmaße: 2,0 x 2,5 m
- Maximale Elementhöhe (Innenkern): 2,2 m
- Wandstärken: 16 cm und 18 cm
- Decken-/Bodenstärke: 20 cm
- Innenkernsegmente (Längsseite): 2 x 30/50/100 cm pro Seite
- Innenkernsegmente (Stirnseite): 2 x 30/50 cm pro Seite

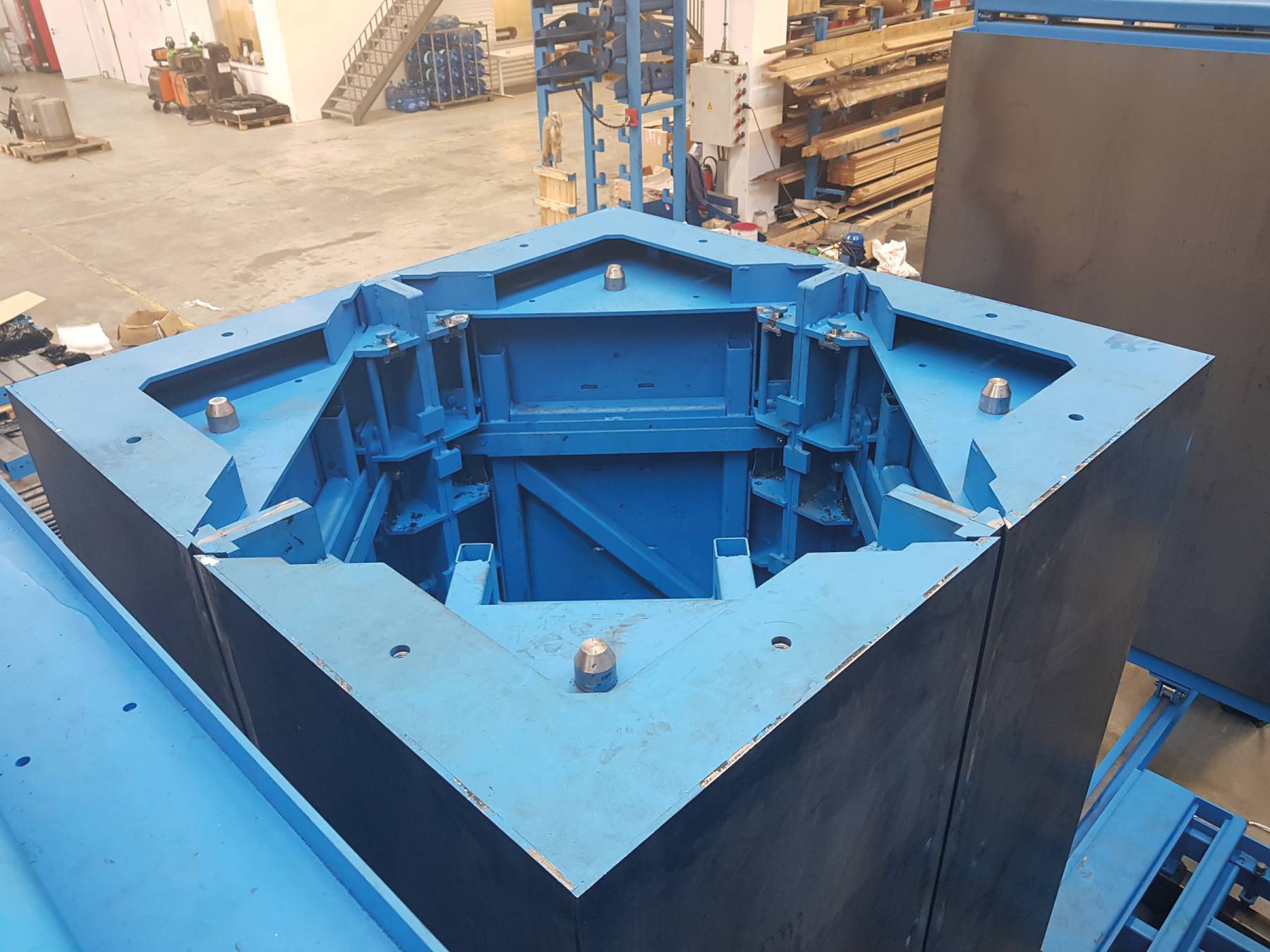

- Hydraulisch betriebene Schrumpfecken zur effizienten Anpassung
- 2 x 4 Stahl-Basisecken für 16/18 cm Elementstärke, mit Holzeinlagen zur Schließung derLücken zwischen den Stahlecken

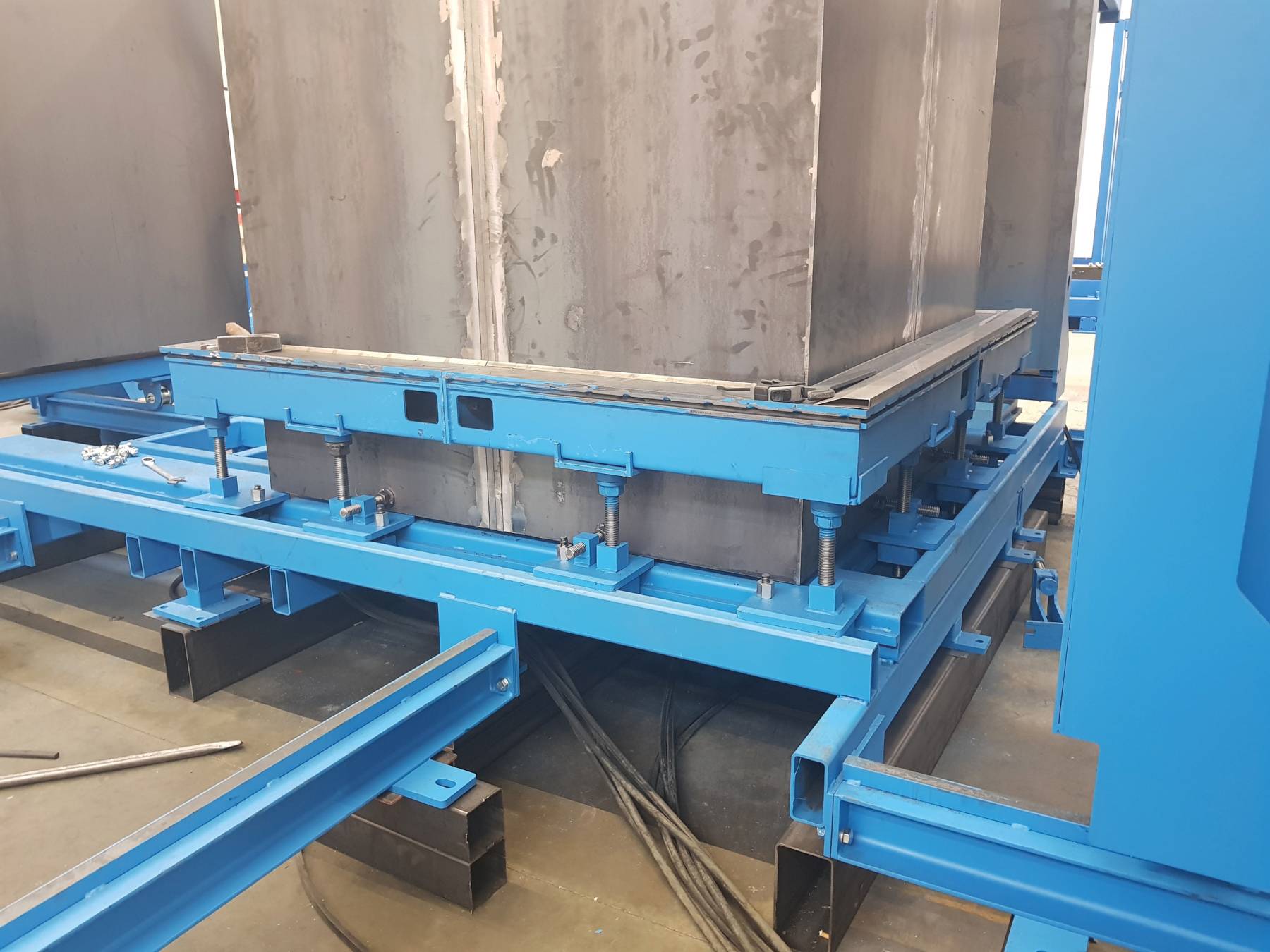

- Verstellbares Höhensystem für Elementhöhen von 1,0 bis 2,2 m, mithilfe von Basisstützen und Stellfüßen
