Líneas autoreactivas con moldes de vigas flexibles

Construx-Weckenmann instaló un paquete completo de 2 líneas autoreactivas para pretensado, junto con 3 sistemas de encofrado de vigas complementarios, f lexibles y ajustables.

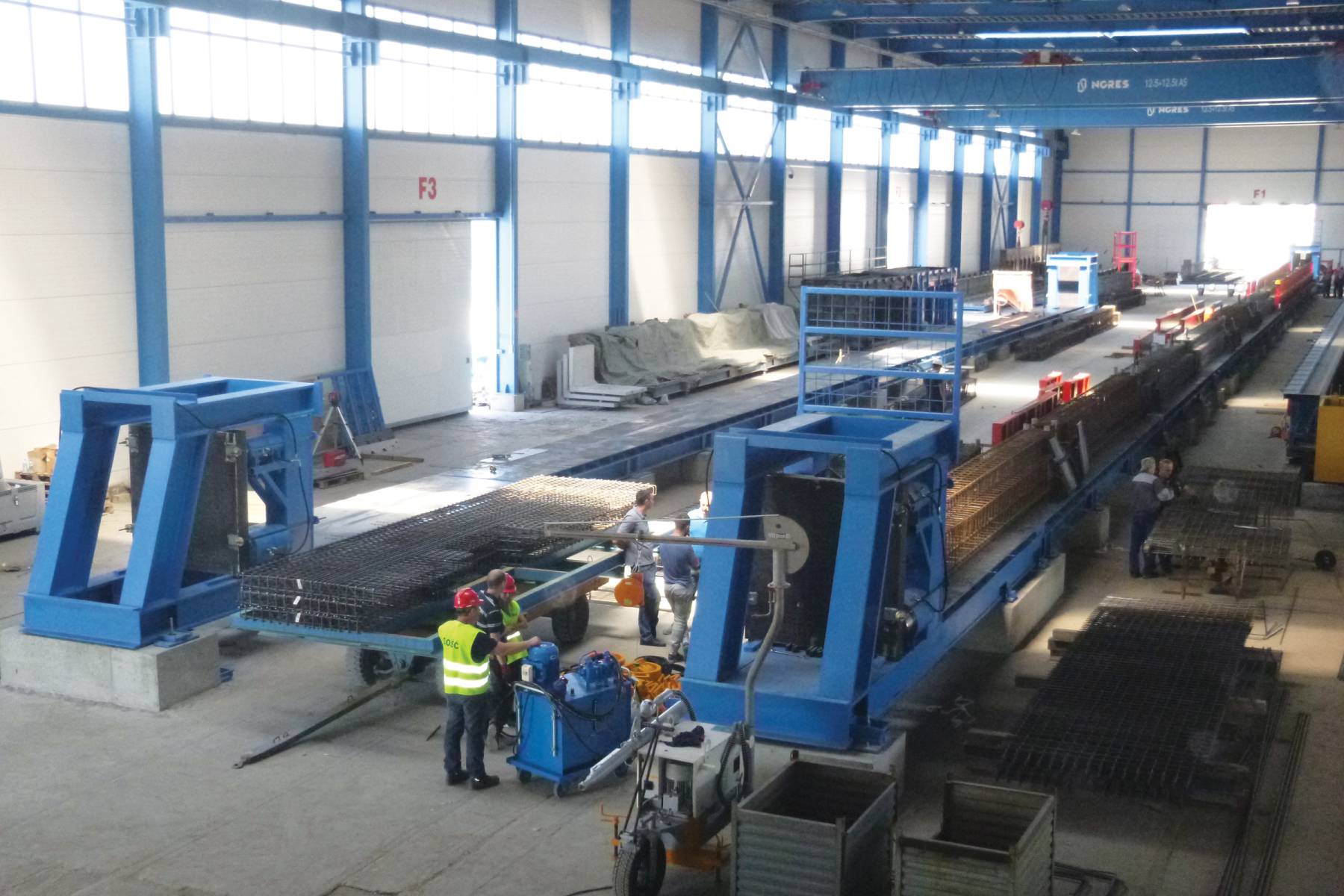

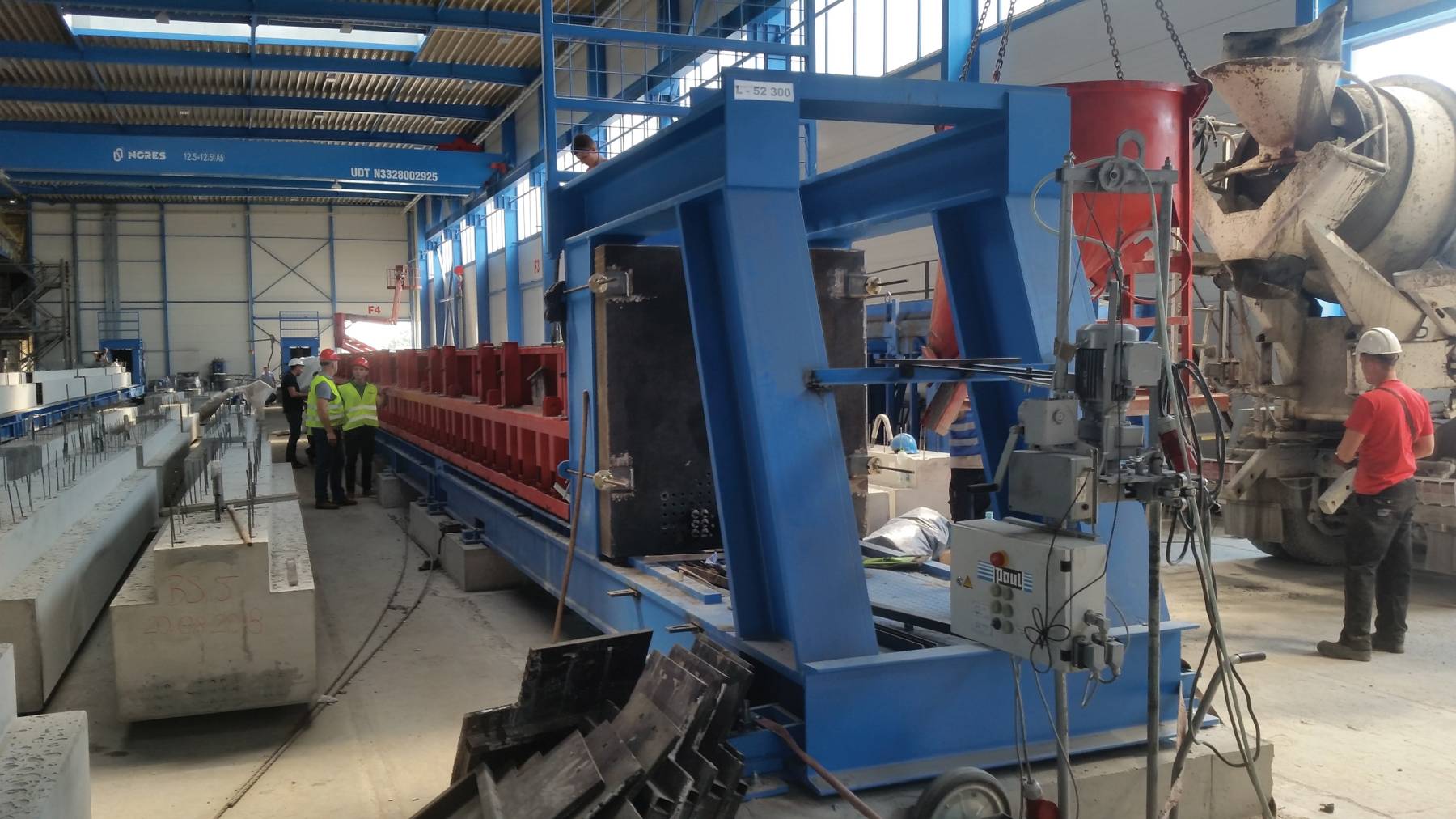

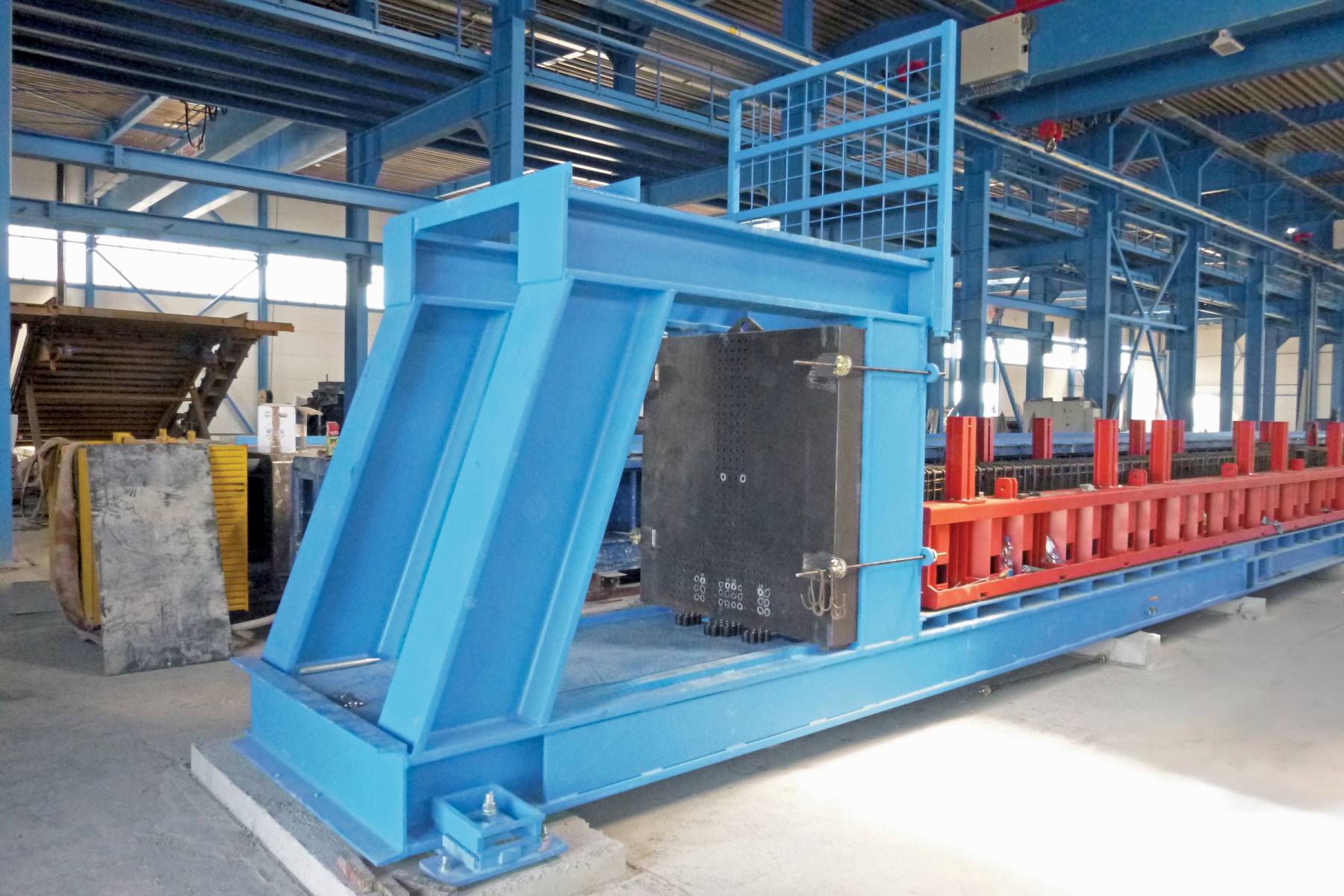

Líneas autoreactivas (2 unidades):

• Línea autoreactiva n°1
  • Longitud útil: 78 m
  • Ancho total: 1500 mm
  • Ancho útil: 1000 mm
  • Capacidad para producir 4 elementos de 18 m
• Línea autoreactiva n°2
  • Longitud útil: 52 m
  • Ancho total: 1500 mm
  • Ancho útil: 1000 mm
  • Capacidad para producir 2 elementos de 24 m
• Características generales:
  • Sin necesidad de obras de cimentación.
  • Fácilmente ampliable y desmontable.
  • Orificios de fijación para moldes en ambos lados de la cama, cada 1000 mm.
  • Incrementos de ajuste de 12,5 mm por lado.
  • Capacidad de pretensado de 600T.
  • 90% de la carga a 300 mm de altura.
  • 10% de la carga a 1500 mm de altura.
  • Momento máximo de pretensado: 240Tm.

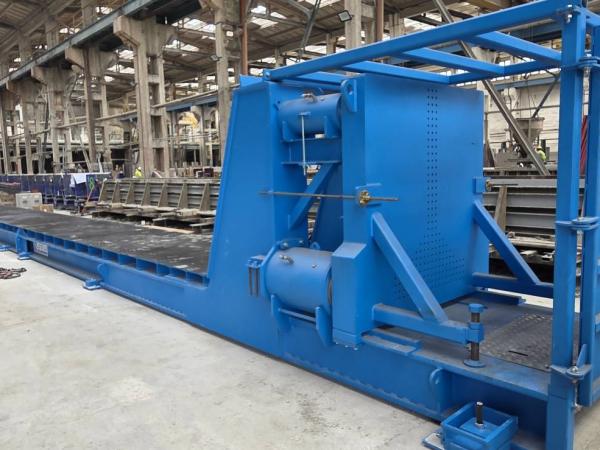

• 4 cilindros hidráulicos de simple efecto, carrera de 300 mm:
  • 2 cilindros de 300T.
  • 2 cilindros de 100T.
• 3 anclajes de 25T por cabeza.
• Placas divisorias de acero macizo.
• Tuberías de calefacción integradas.

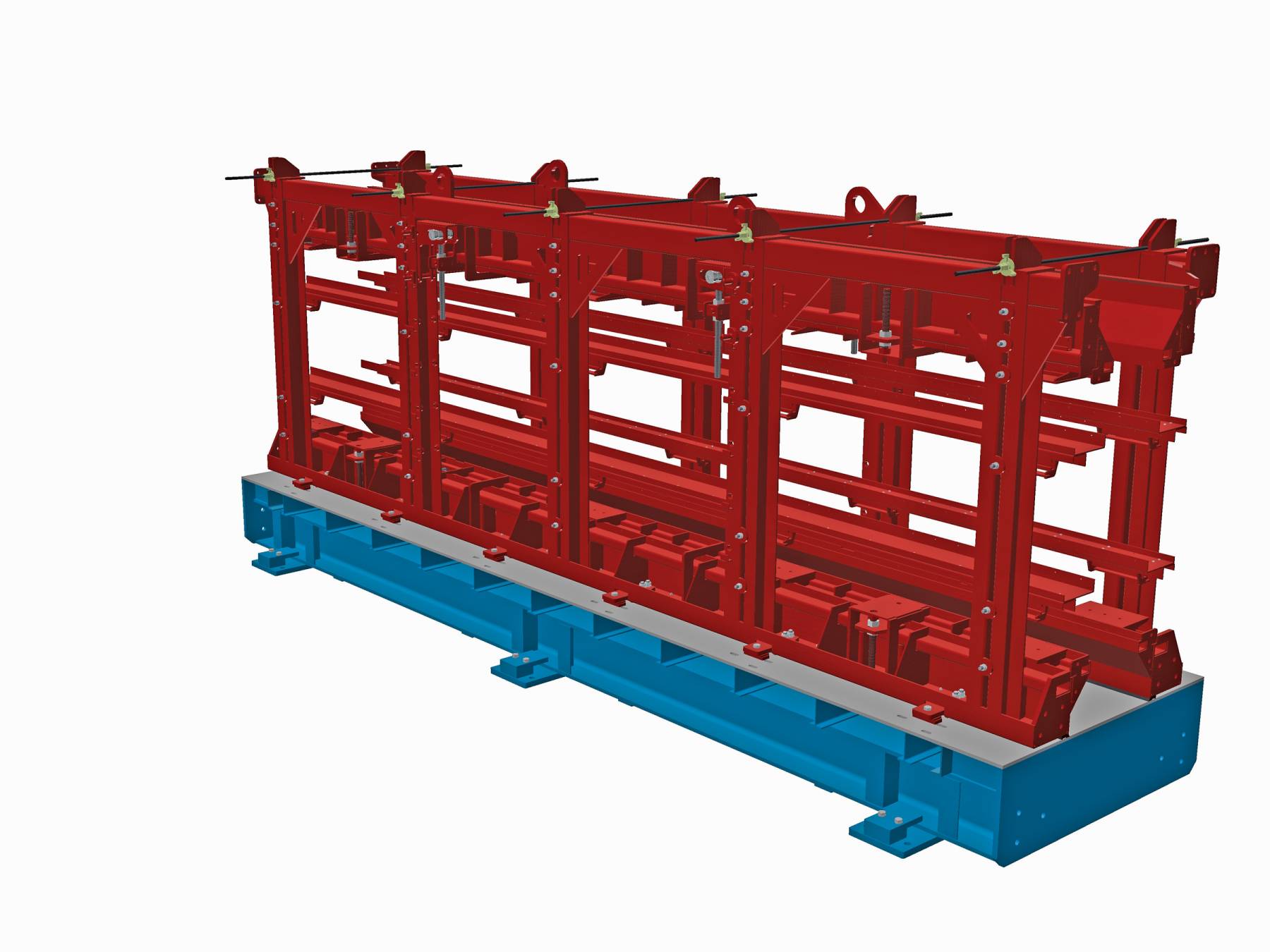

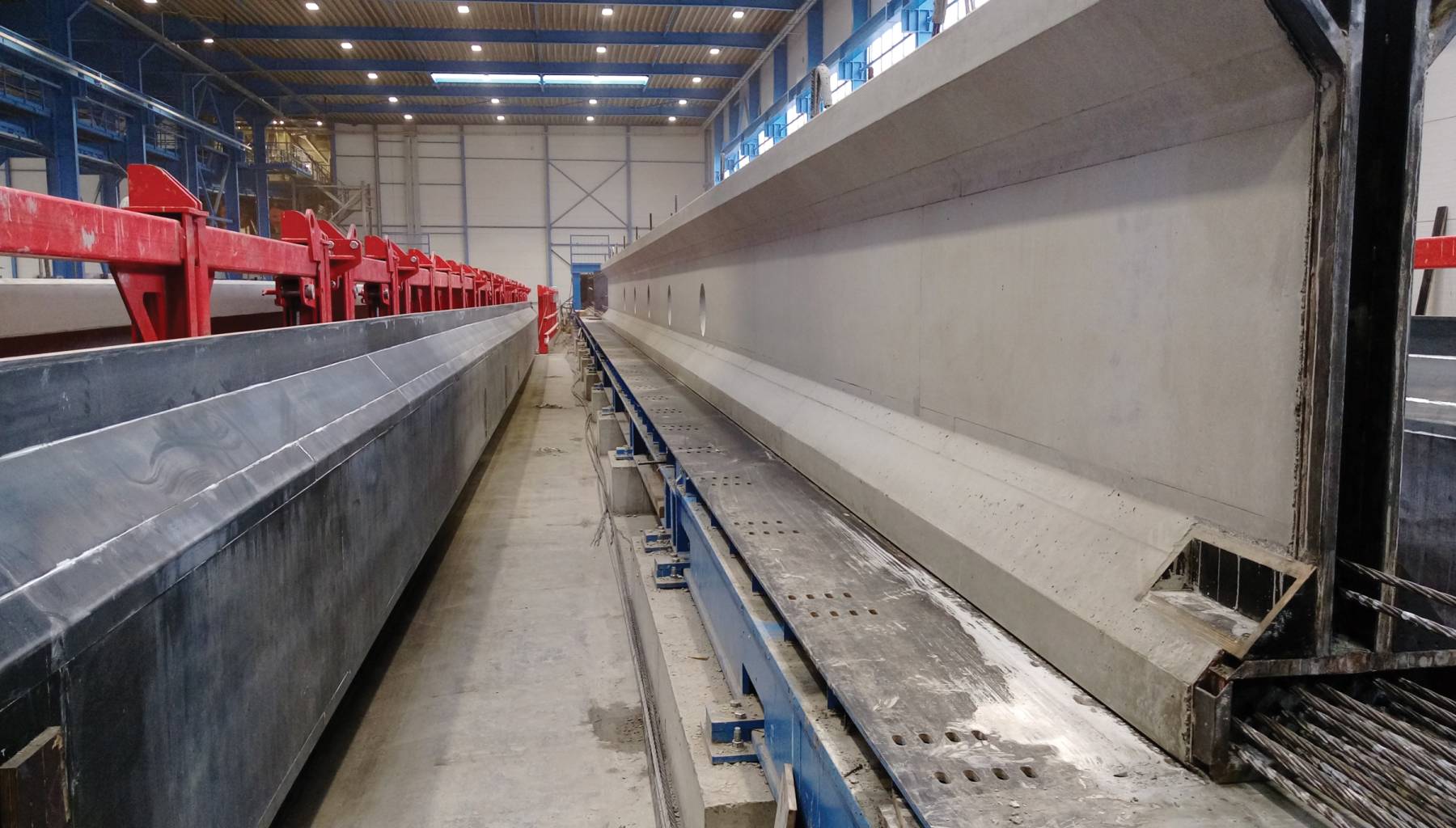

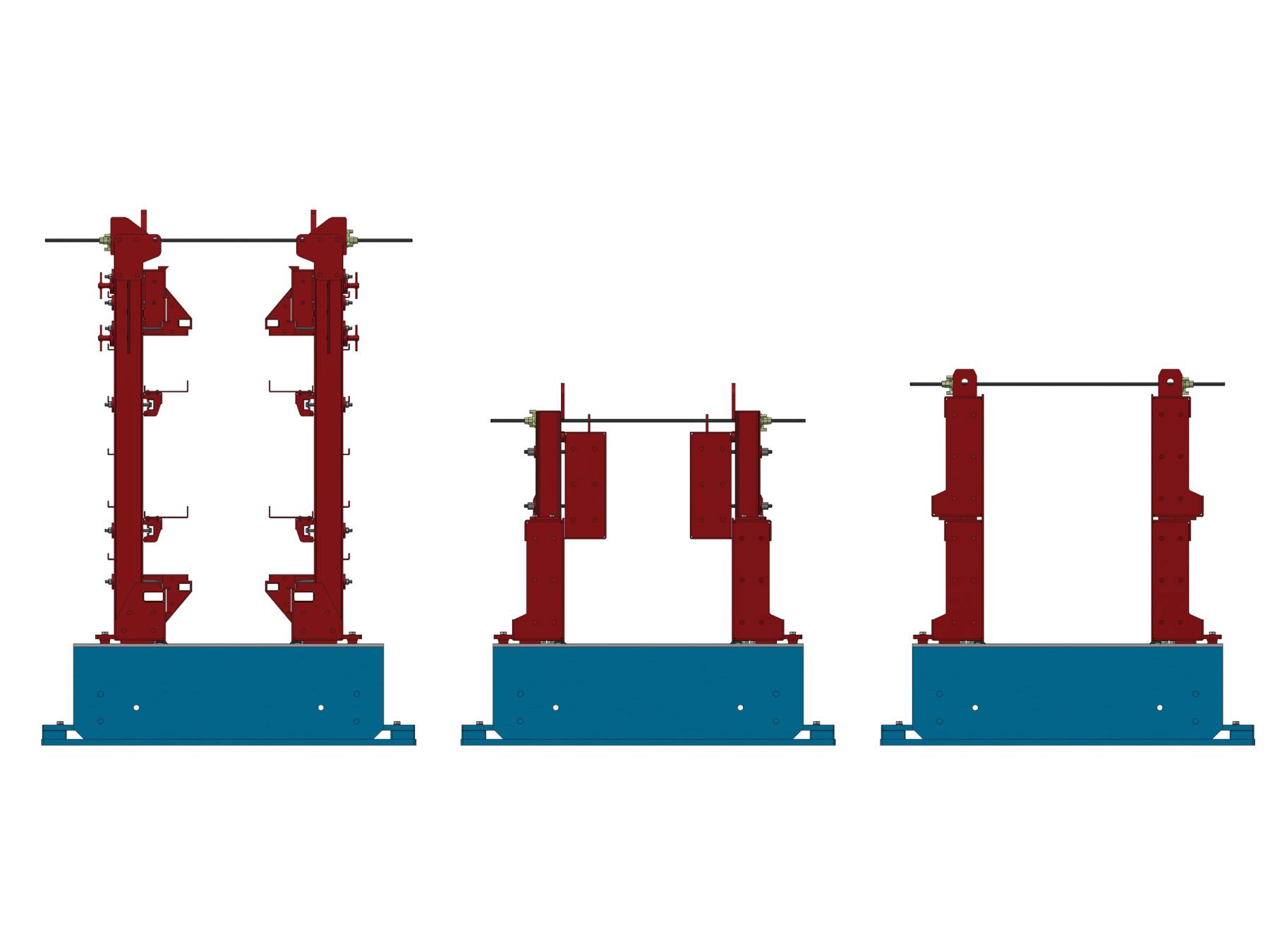

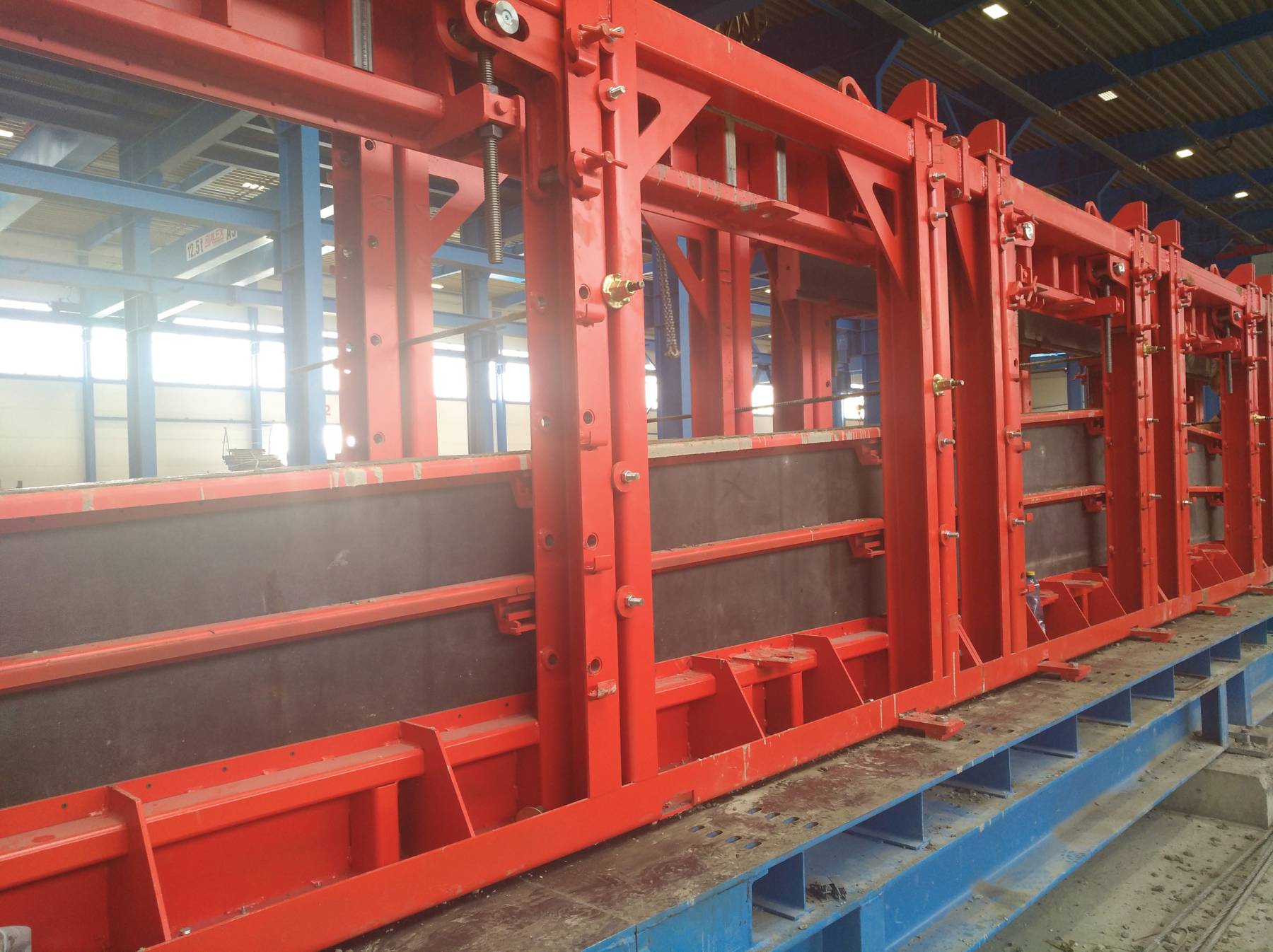

Sistemas de moldes para vigas I y IV para vigas de puente y techo, 2 juegos

• Adecuado para vigas de 660 mm a 1700 mm de altura
• Sistema de molde modular
• Longitud del molde 32 m
  • 3 partes de 6 m
  • 1 parte de 4 m
  • 4 partes de 2 m
  • 2 partes de 1 m
• Marco abierto ajustable
  • Base rígida
  • Postes verticales 1995 mm de altura
  • Parte superior plana ajustable
• Chaflanes ajustables de 125 mm de profundidad a un ángulo de 40°, o base y parte superior rígida
• Espesor del ala ajustable de 100 mm a 250 mm

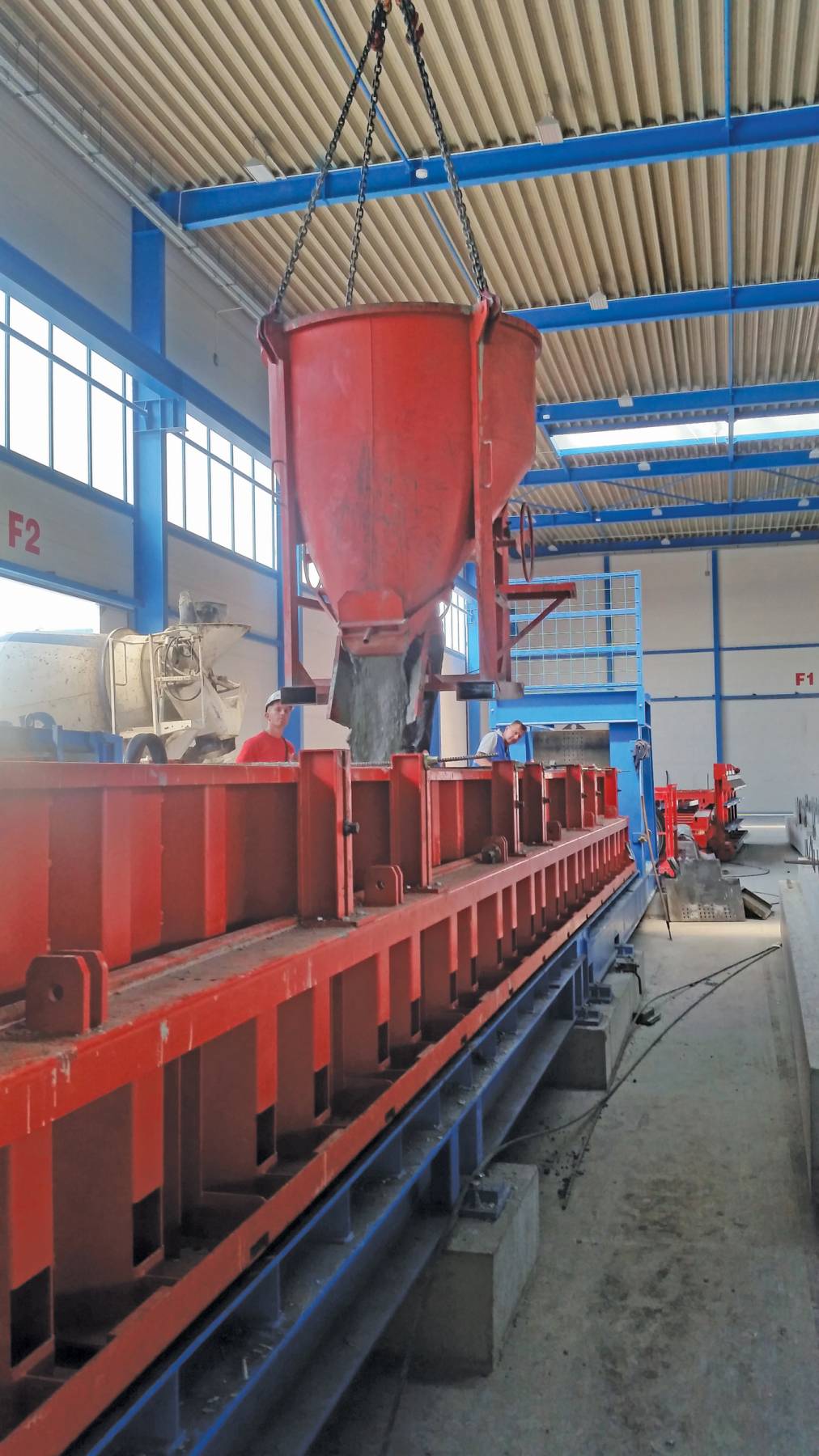

Moldes para vigas rectangulares, 2 juegos

• Adecuado para vigas de hasta 1000 mm de altura
• Sistema de panel plano doble
  • 600mm y 400mm altura
  • Se pueden usar por separado o apilados
• Ambos moldes tienen 26 m de longitud
  • 1 parte de 12 m
  • 1 parte de 6 m
  • 1 parte de 4 m
  • 2 partes de 2 m

Molde para vigas en T invertida, 1 juego

• Extensión para los moldes de vigas
  • Postes verticales
  • Paneles de caja de 510 mm de altura y 200 mm de grosor
• Altura ajustable hasta 1100 mm
• Longitud 26 m
  • 1 parte de 12 m
  •  1 parte de 6 m
  • 1 parte de 4 m
  • 2 partes de 2 m
