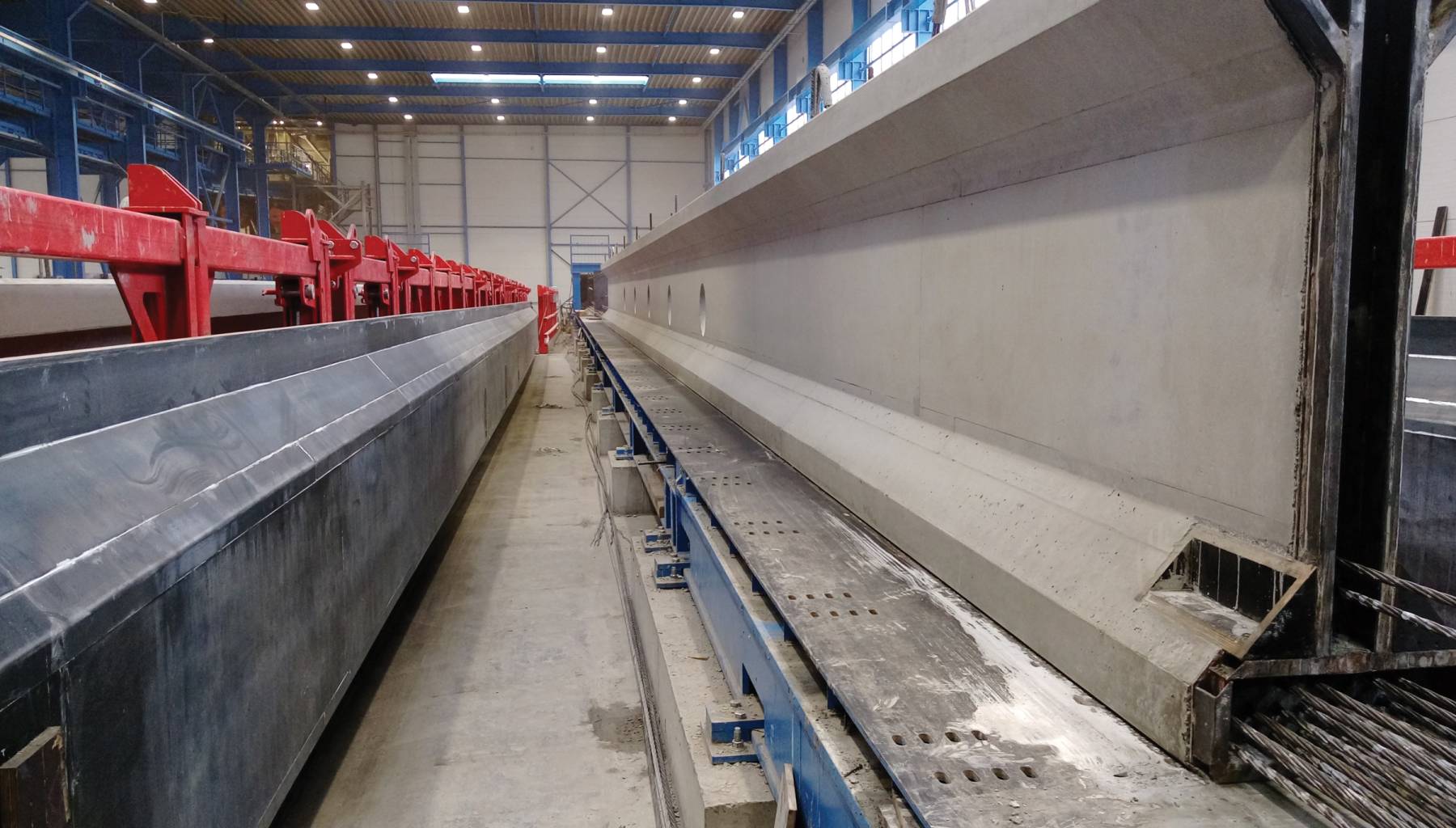

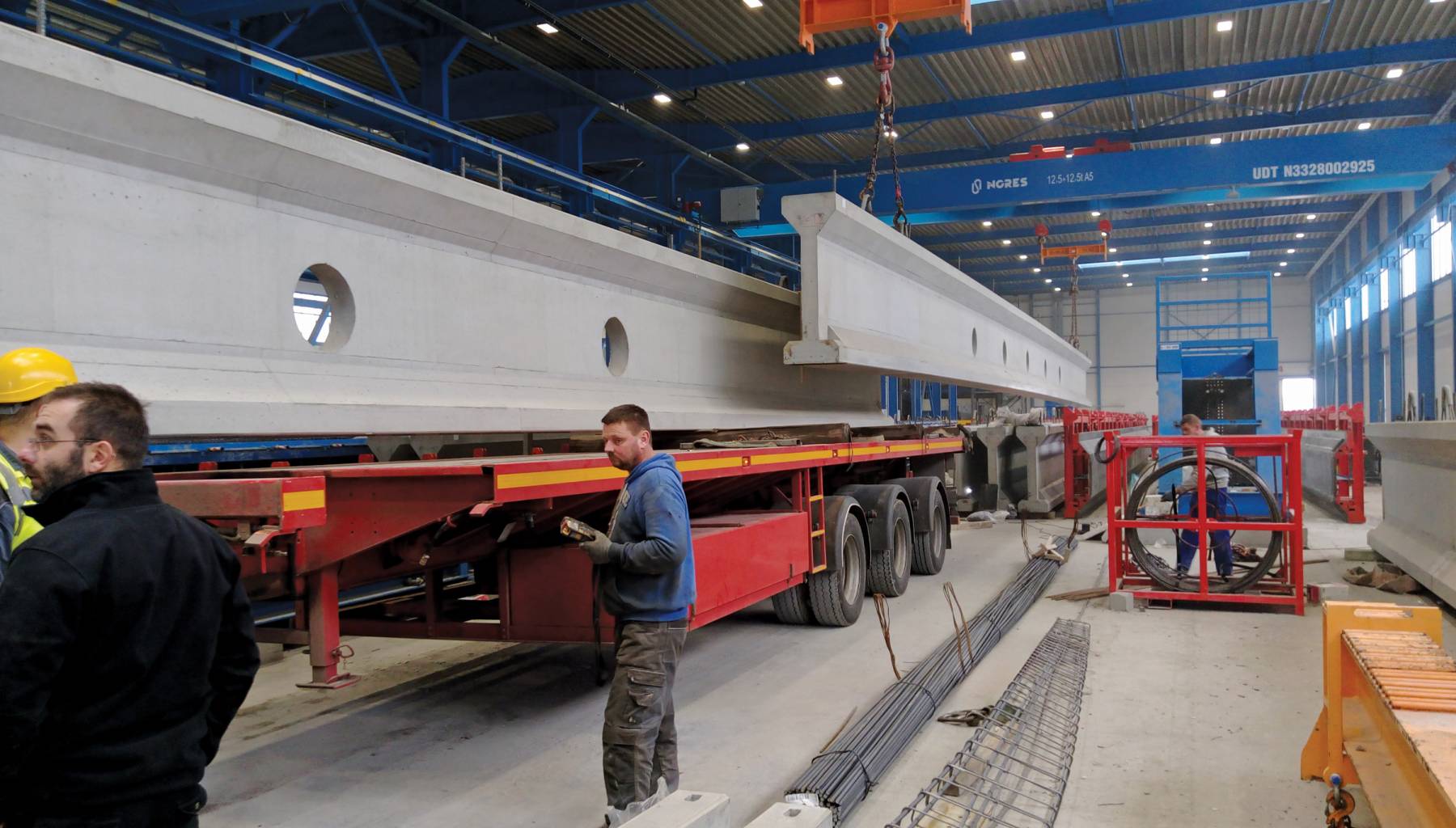

Lits auto résistants avec des jougs ajustables pour poutres précontraintes

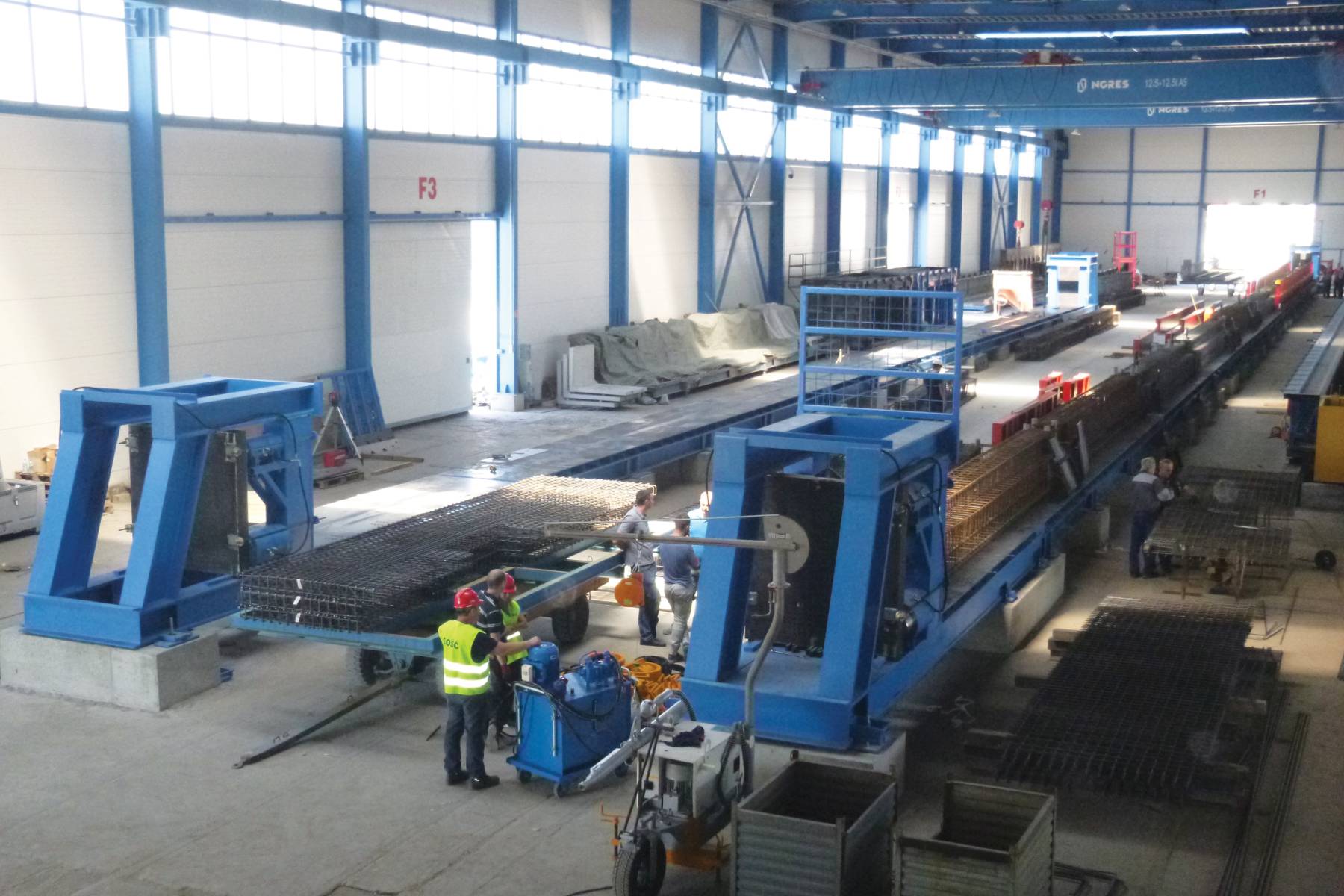

Construx-Weckenmann installe un package complet de 2 lits autorésistants avec 3 systèmes de coffrage ajustables et compatibles pour la production de poutres précontraintes.

Lits auto résistants à la précontrainte, 2 pièces

• Lit n°1
  • Longueur nette 78m
  • Largeur 1500mm
  • Largeur maximale des poutres,1000mm
  • Convient pour faire 4 éléments de18m
• Lit n°2
  • Longueur nette 52m
  • Largeur 1500mm
  • Largeur maximale des poutres 1000mm
  • Convient pour faire 2 éléments de 24m
• Aucun travail de fondation nécessaire
• Facilement extensible et amovible
• Gabarit de trous pour la fixation des jougs ajustables
  • Aux deux côtés du lit, chaque 1000mm
  • Avec des pas de 12,5mm

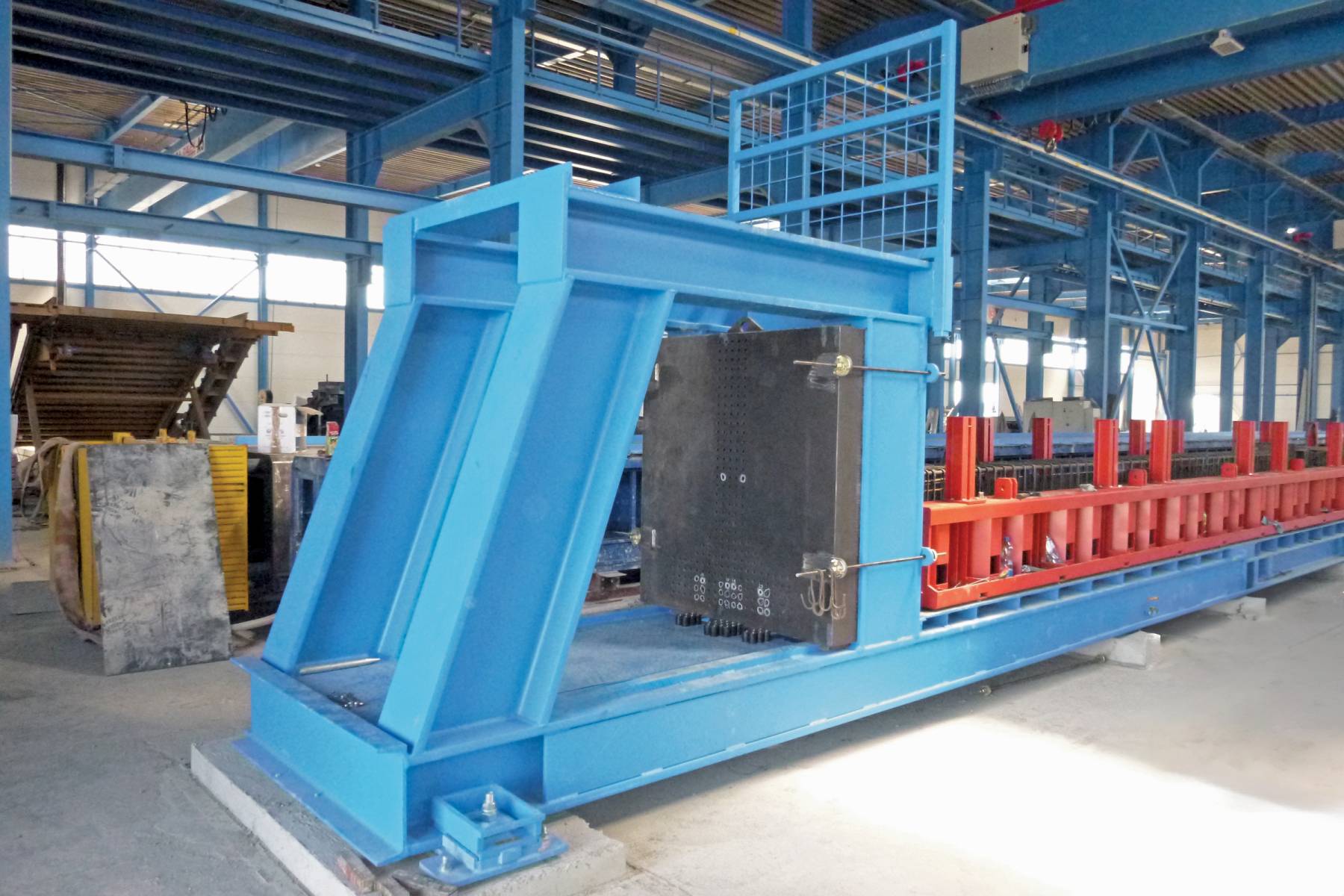

• Capacité de précontrainte 600T
  • 90% à une hauteur de 300mm
  • 10% à hauteur de 1500mm
  • Moment de force maximale 240Tm

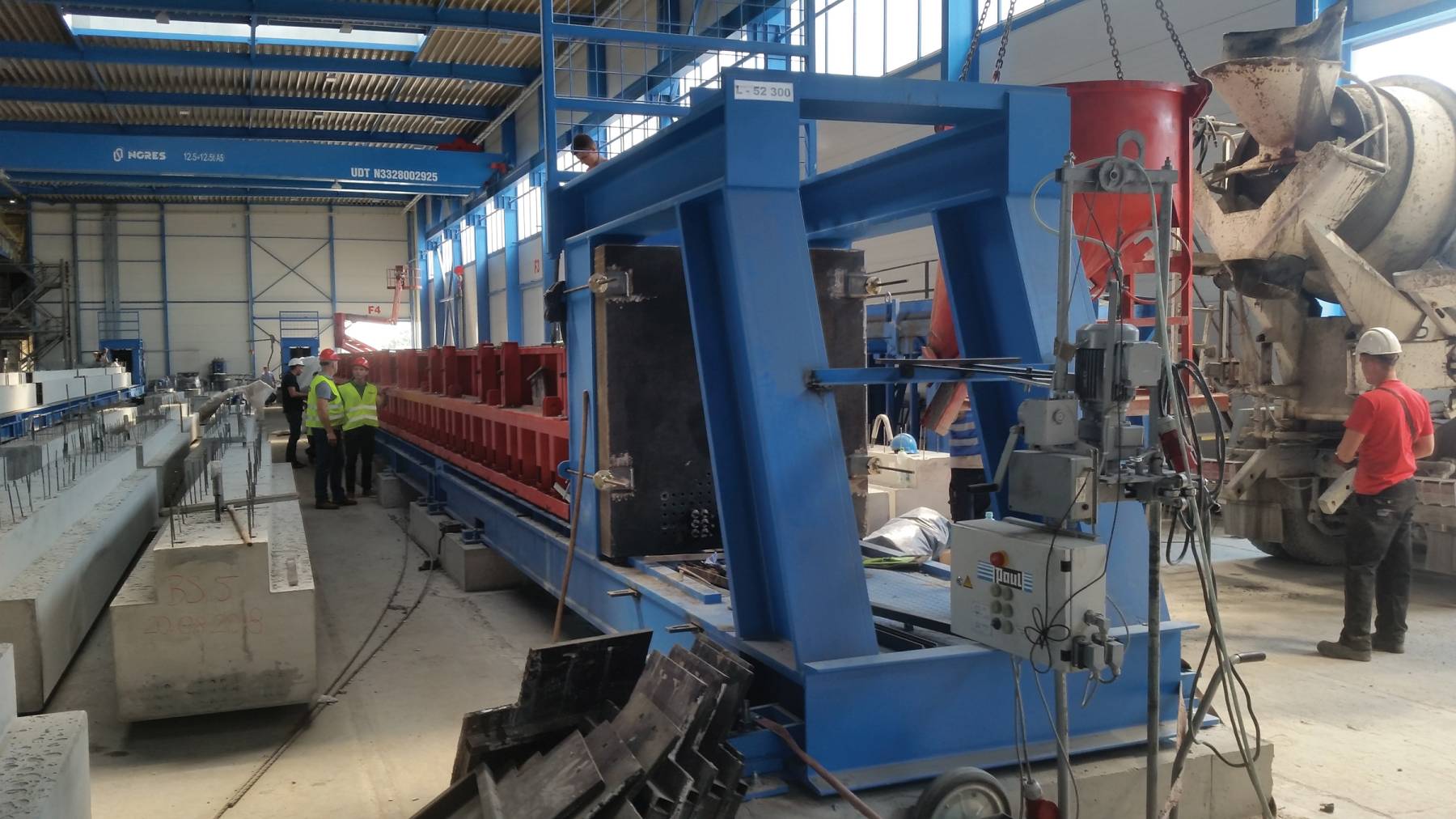

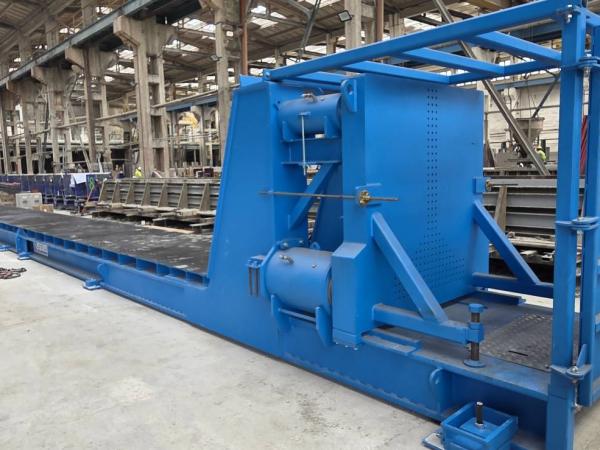

• 4 vérins hydrauliques simple effet, course 300mm
  • 2 avec une capacité de 300T
  • 2 avec une capacité de 100T
  • Par about, 3 ancrages de 25T
• Blocs de diviseur en acier massif
• Tuyaux de chauffage

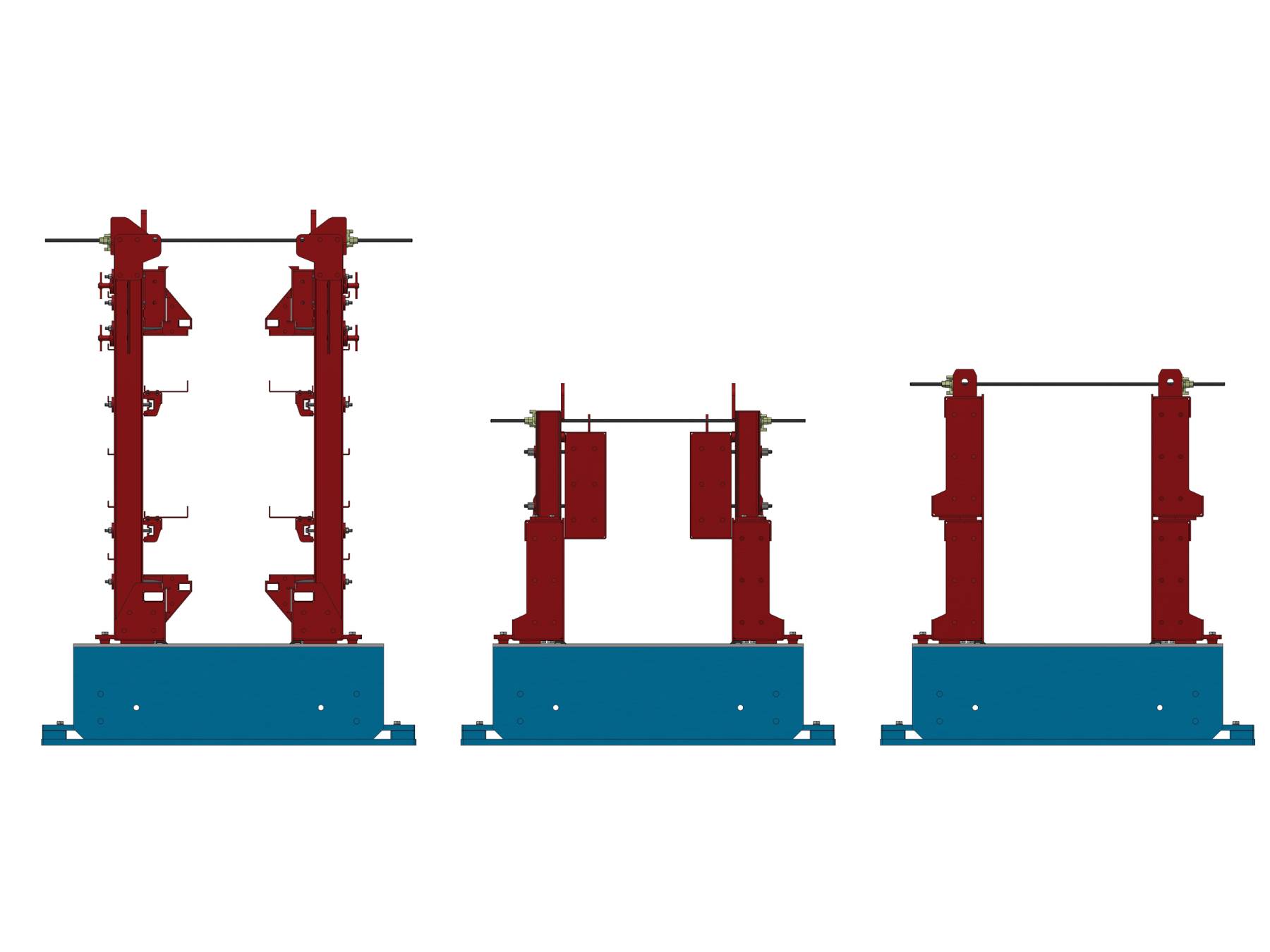

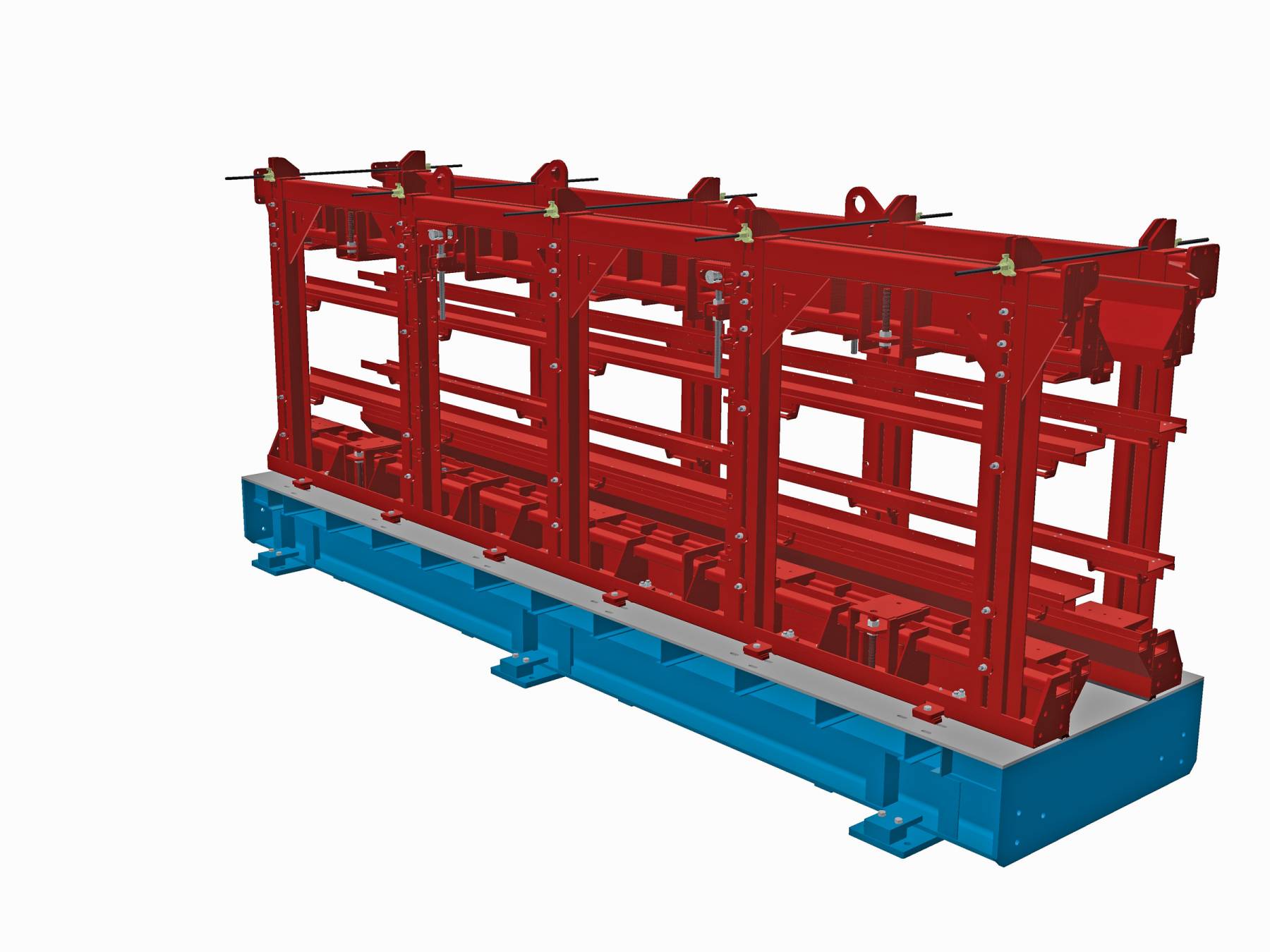

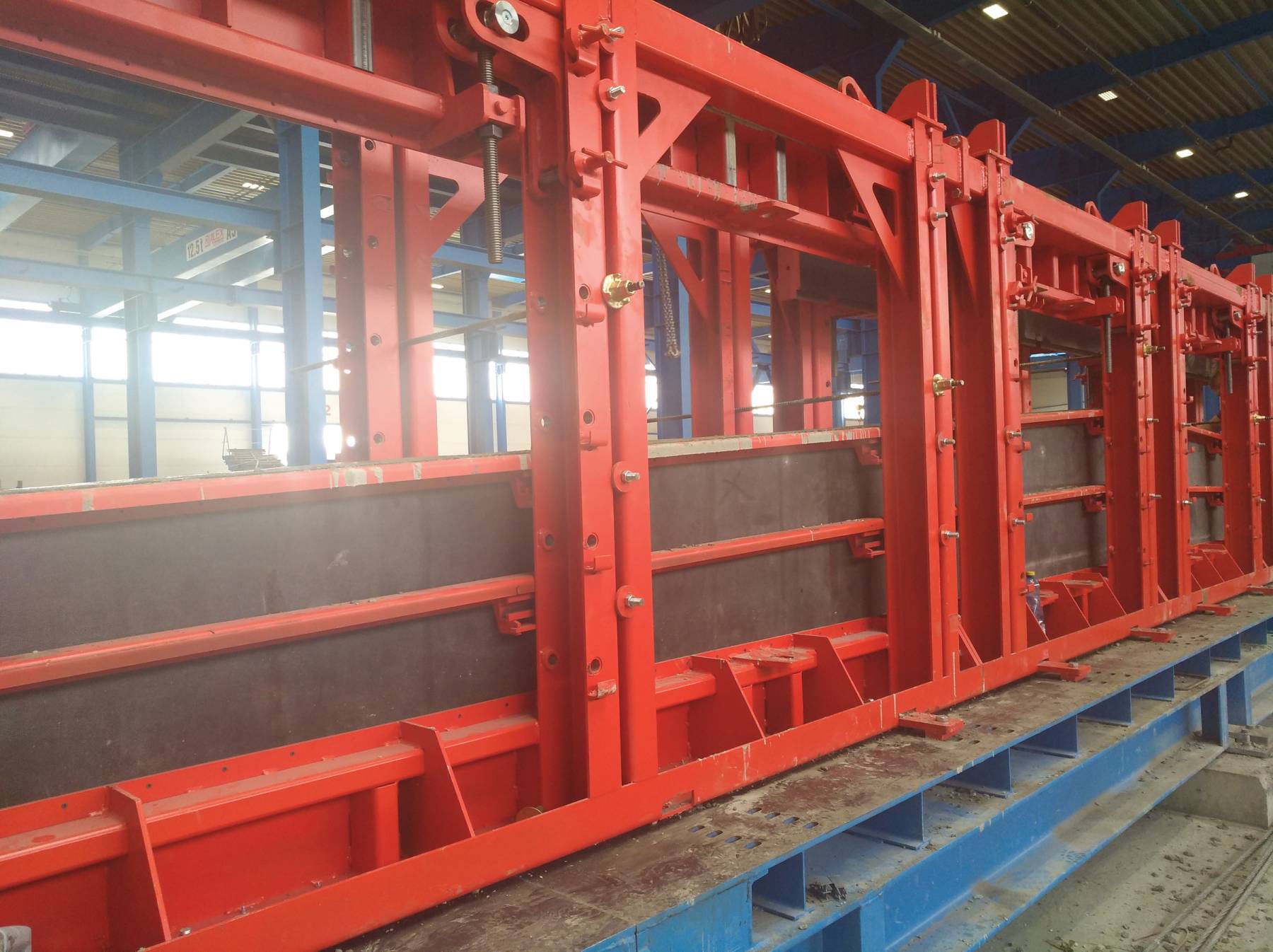

Système de jougs ajustable pour production de poutres pour pont et toiture, 2 ensembles

• Convient aux poutres de 660mm à 1700mm de hauteur
• Système modulaire
• Longueur ensemble 32m
  • 3 modules longues 6m
  • 1 module longues 4m
  • 4 modules longues 1m
  • 2 modules longues 1m
• Châssis ouvert réglable
  • Base rigide
  • Profilés verticaux, hauteur 1995mm
• Angle partie supérieure ajustable
  • Renflements, 125mm de profondeur à un angle de 40°
• Épaisseur réglable des brides entre 100mm et 250mm

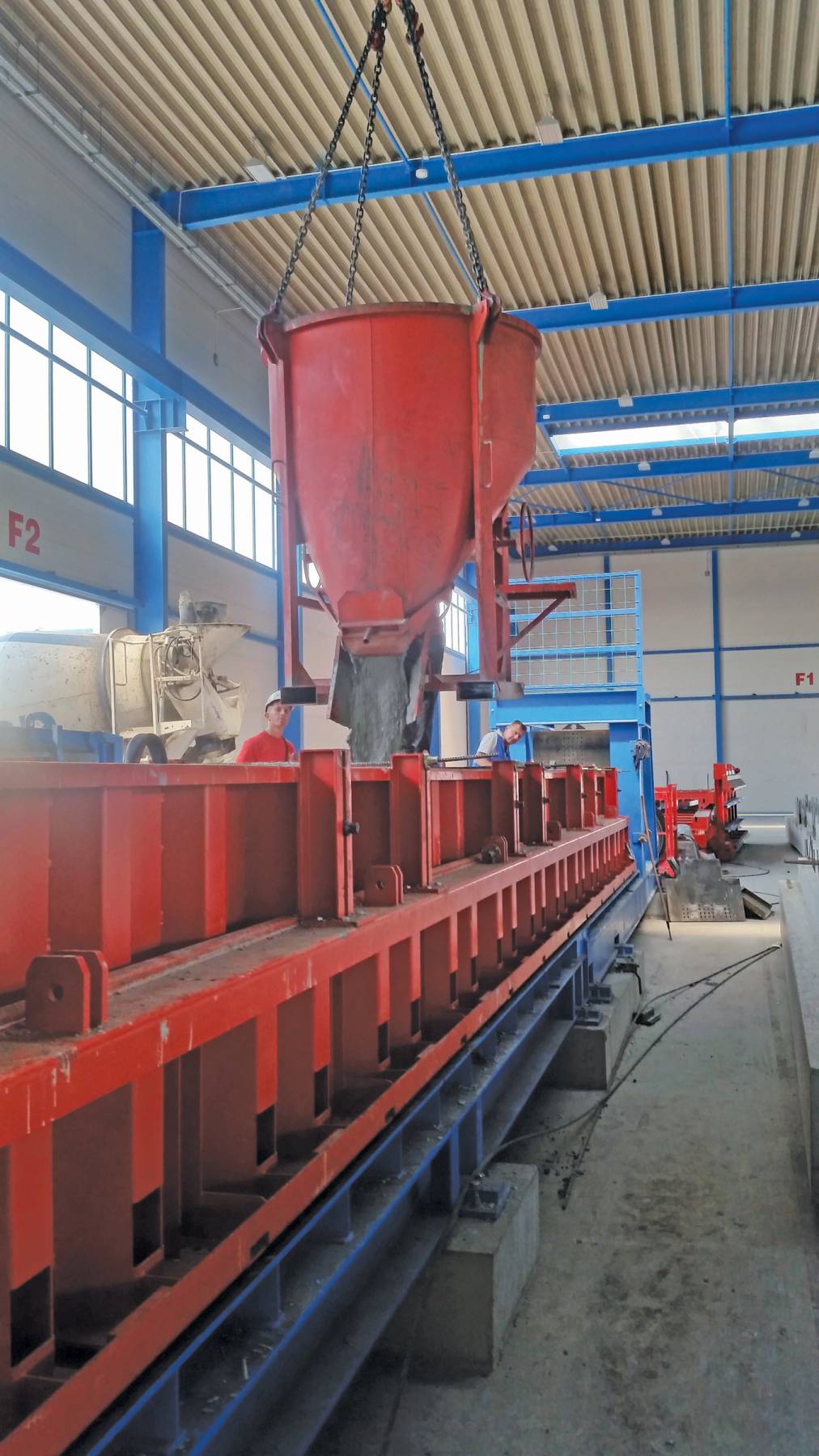

Système de jougs pour la production de poutres rectangulaires, 2 ensembles

• Convient aux poutres jusqu’à 1000mm de haut
• Système par assemblage d’un double panneau à 2 hauteurs
  • 600mm et 400mm de haut
  • A utiliser séparément ou l’un sur l’autre
• Chaque ensemble, 26m de long
  • 1 module longue 12m
  • 1 module longue 6m
  • 1 module longue 4m
  • 2 modules longues 2m

Extensions des jougs pour la production de poutres T inversées, 2 ensembles

• Compatible avec les jougs pour poutres rectangulaires
  • Profilés verticaux
  • Panneaux de réservations 510mm de hauteur et 200mm d’épaisseur
• Hauteur jusqu’à 1100mm
• Longueur 26m
  • 1 module longue 12m
  • 1 module longue 6m
  • 1 module longue 4m
  • 2 modules longues 2m
