Bibat mit Aussparungen
Batterieschalung für Stützen mit mehreren Konsolen

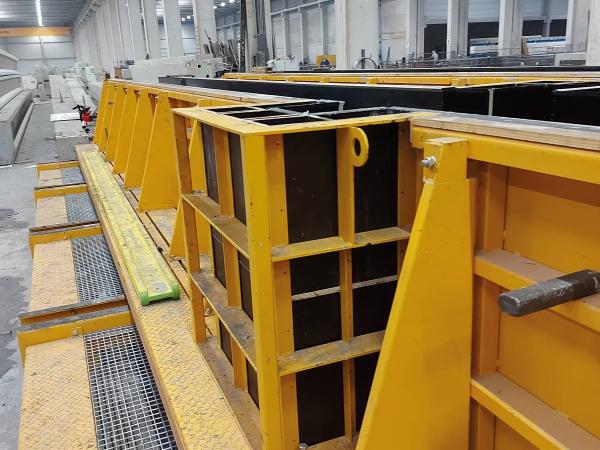

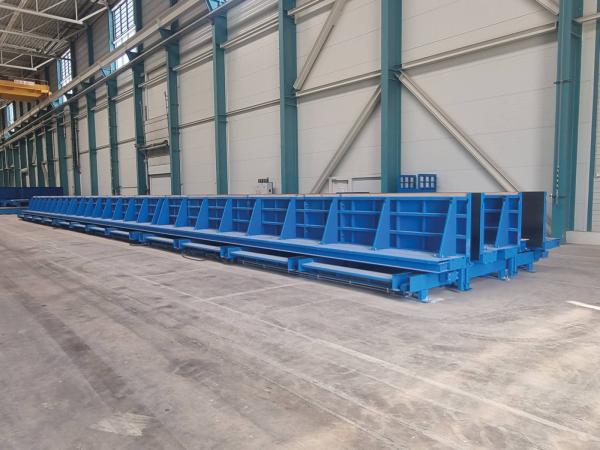

Die Bibat mit Aussparungen ist eine hydraulisch verfahrbare Bi-Taschen-Batterieschalung, die speziell für die Herstellung von Fertigteilstützen mit mehreren Konsolen entwickelt wurde.
Sie basiert auf der bewährten Bibat-Technologie von Construx Weckenmann und bietet durch ihren modularen Aufbau maximale Flexibilität für komplexe Schalaufgaben im Fertigteilwerk.
Modulares Schalungssystem für individuelle Aussparungen
Um mehrere Konsolen positionsgenau in eine Stütze zu integrieren, wurde die Bibat mit segmentierten Seitenwänden aus Vollstahl ausgestattet.
Diese Seitenwände sind in verschiebbare Module unterteilt, die auf Rollen geführt werden – so können die Konsolentaschen flexibel und exakt positioniert werden.
Die Aussparungen selbst werden mithilfe von maßgefertigten Sperrholzeinsätzen in den rechteckigen Öffnungen der Seitensegmente erstellt.
Diese Sperrholzeinsätze werden kundenseitig bereitgestellt, was zusätzliche Gestaltungsspielräume in der Geometrie und Tiefe der Konsolen ermöglicht.
Technische Eigenschaften im Überblick
- Vollstahl-Seitenwände mit segmentiertem Aufbau
- Hydraulisch beweglich, wie bei der Standard-Bibat
- Verschiebbare Schalungsrahmen zur exakten Platzierung von Konsolentaschen
- Geeignet für Serienfertigung von Stützen mit variabler Konsolenanzahl und -position
- Individuelle Aussparungsformen durch flexible Holz-Einsätze realisierbar
- Kompatibel mit bestehender Bibat-Technologie und Fertigungsumgebungen
Ihre Vorteile mit der Bibat-Aussparungslösung
- Flexible Positionierung von Konsolen auf der gesamten Stützenlänge
- Modularer Schalungsaufbau spart Zeit bei Setup und Umrüstung
- Hydraulikbetrieb für effizientes Handling ohne manuelle Spanntechnik
- Individuelle Geometrien dank frei formbarer Sperrholzeinsätze
- Perfekt für anspruchsvolle Stützenformen mit mehrfachen Auskragungen
Jetzt konfigurieren lassen
Sie benötigen eine Schalungslösung für Fertigteilstützen mit komplexen Konsolenanordnungen?
Kontaktieren Sie uns – wir beraten Sie gerne zur maßgeschneiderten Ausführung Ihrer Bibat mit Aussparungen.
