Schalungen für Schächte

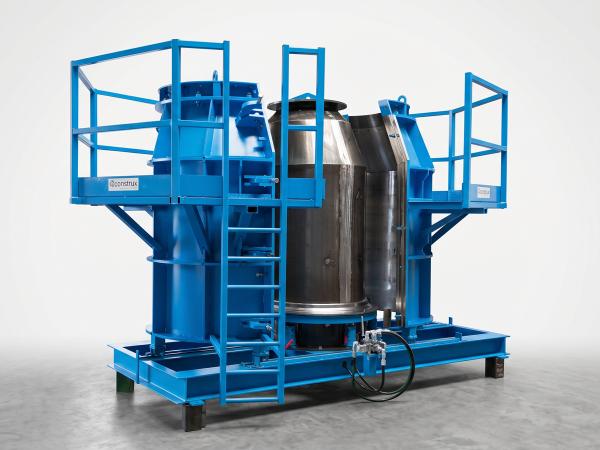

Einstellbare Form für runde Schachtelemente

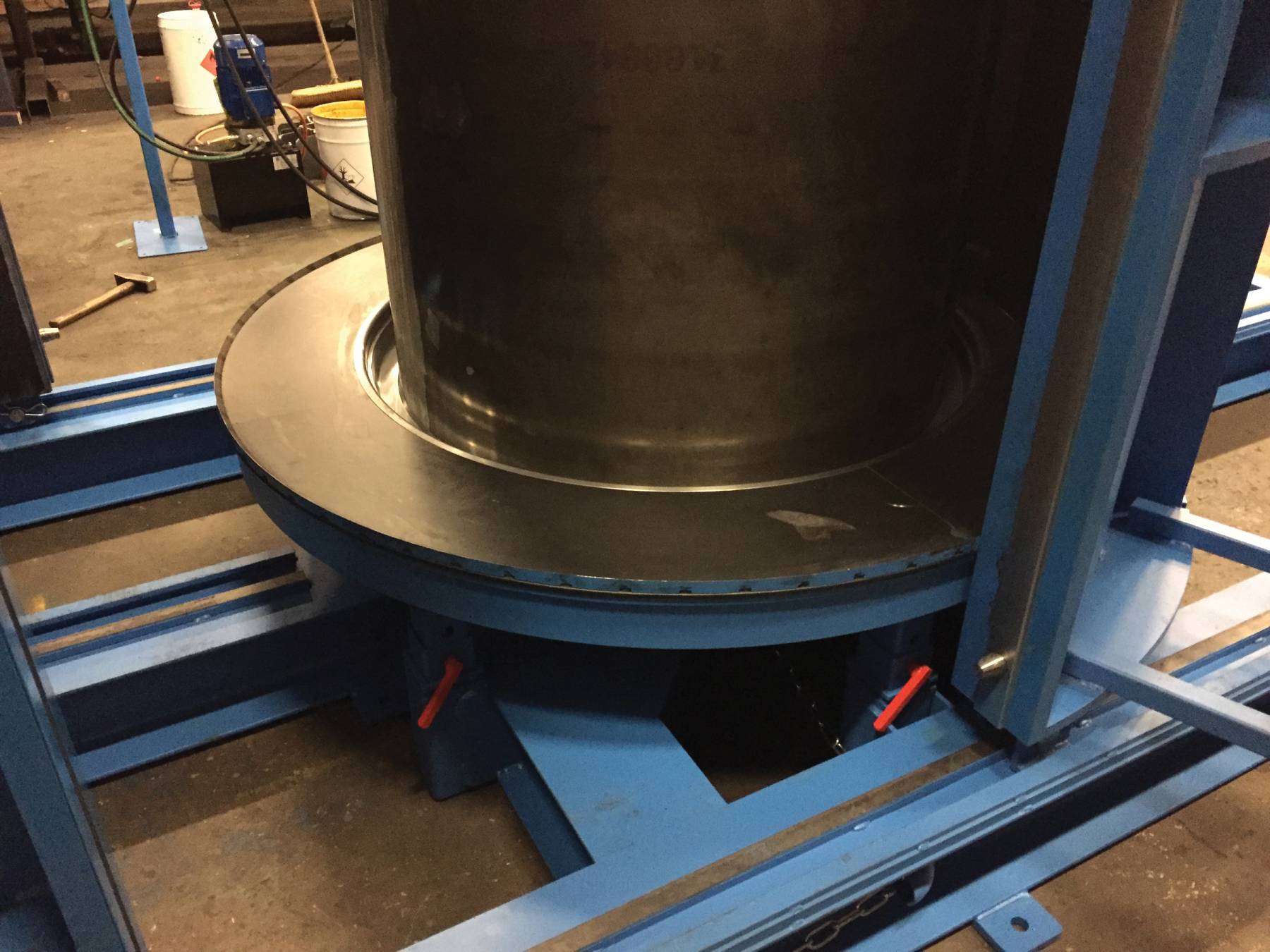

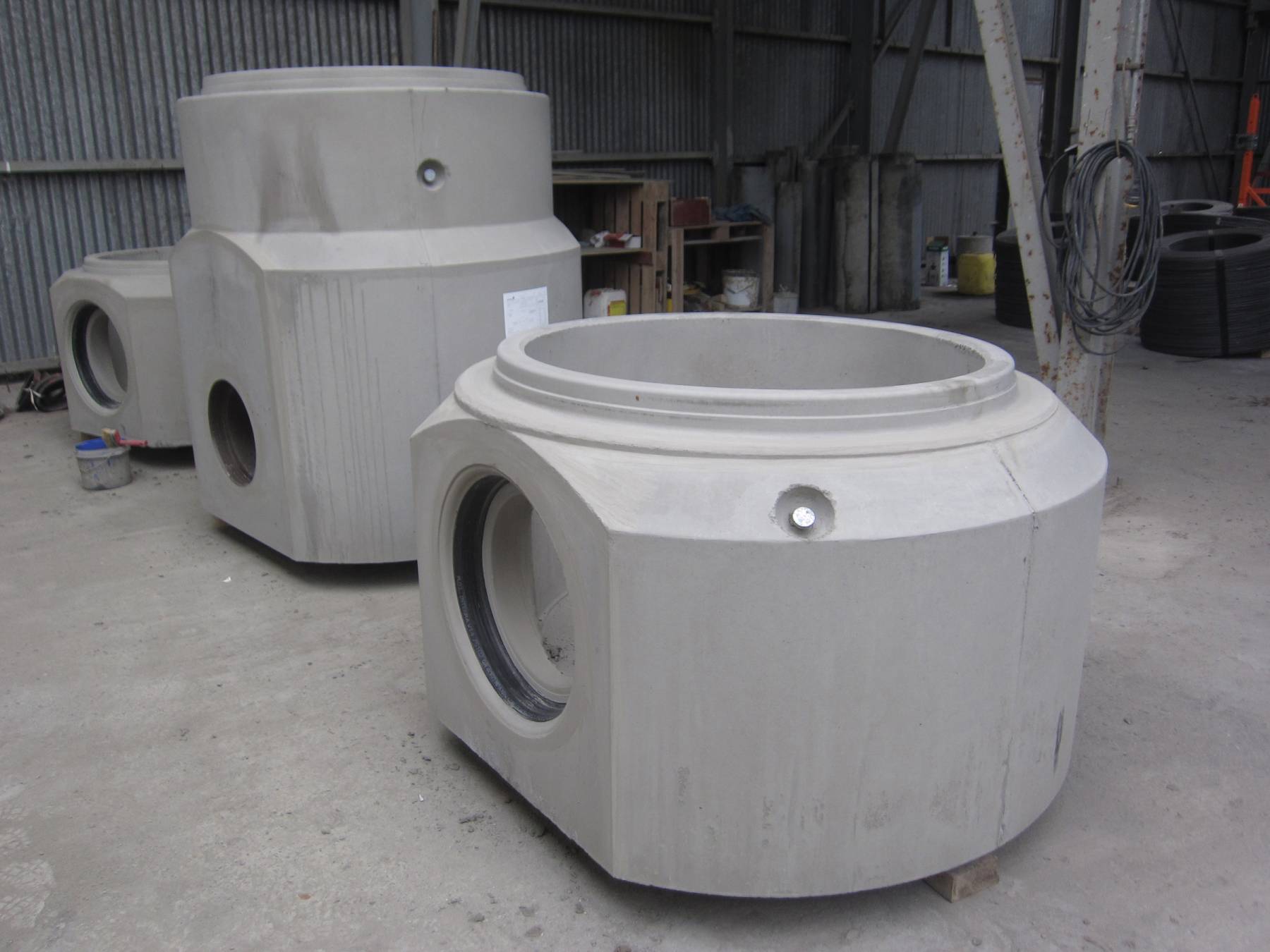

Die Herstellung unterschiedlicher Elementhöhen wird durch die Kombination eines teilbaren Innenkerns und einer höhenverstellbaren Bodenmuffe erreicht.
Abmessungen der Schalung:
- Innendurchmesser 1000 mm
- Außendurchmesser 1600 mm
- Maximale Außenlänge 2200 mm

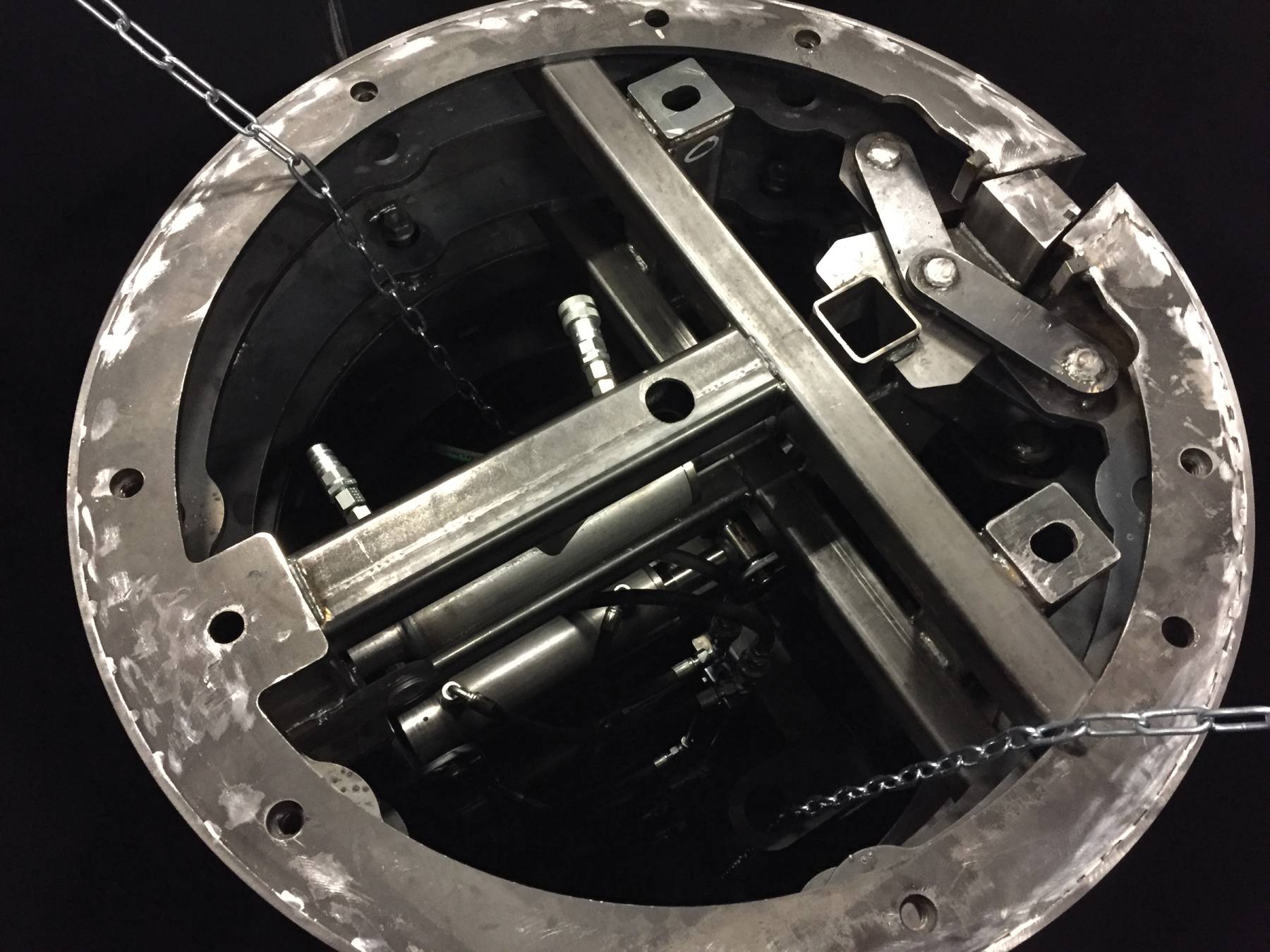

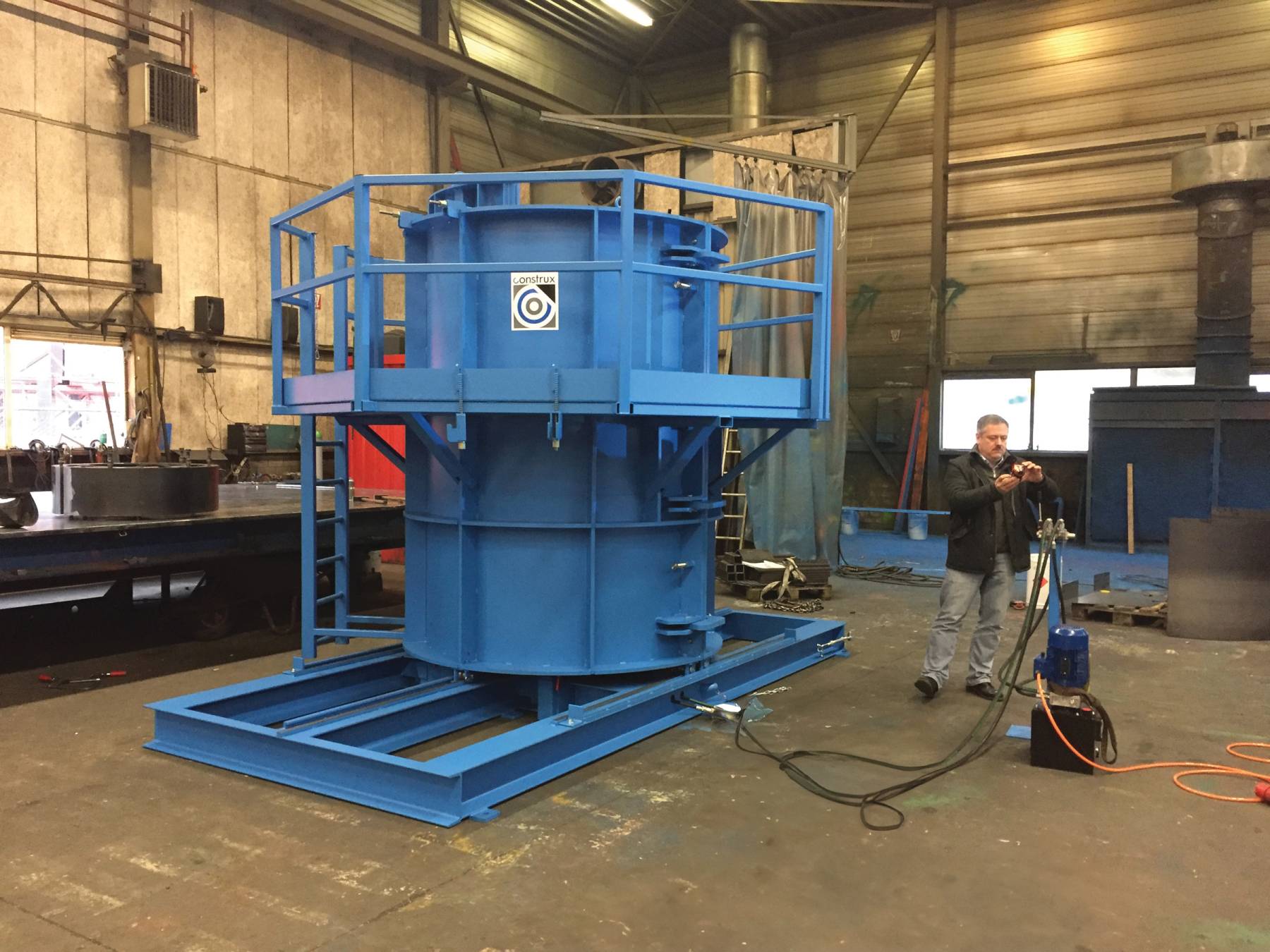

Kernstück der Schalung ist der hydraulisch schrumpfbare Innenkern, der in der Höhe in 3 Segmente aufgeteilt wurde. Die Aufteilung wurde mit 1400 / 300 / 300 mm festgelegt. Dadurch hat man in der Schalung 3 verschiedene Grundhöhen des Innenkerns, die in Verbindung mit dem höhenverstellbaren Bodenring die gewünschten Elementhöhen ergeben. Dadurch wird vermieden, dass die Verdrängungskörper und Spiegeleinlagen zu weit über der Schalung herausragen und den Betoniervorgang behindern.

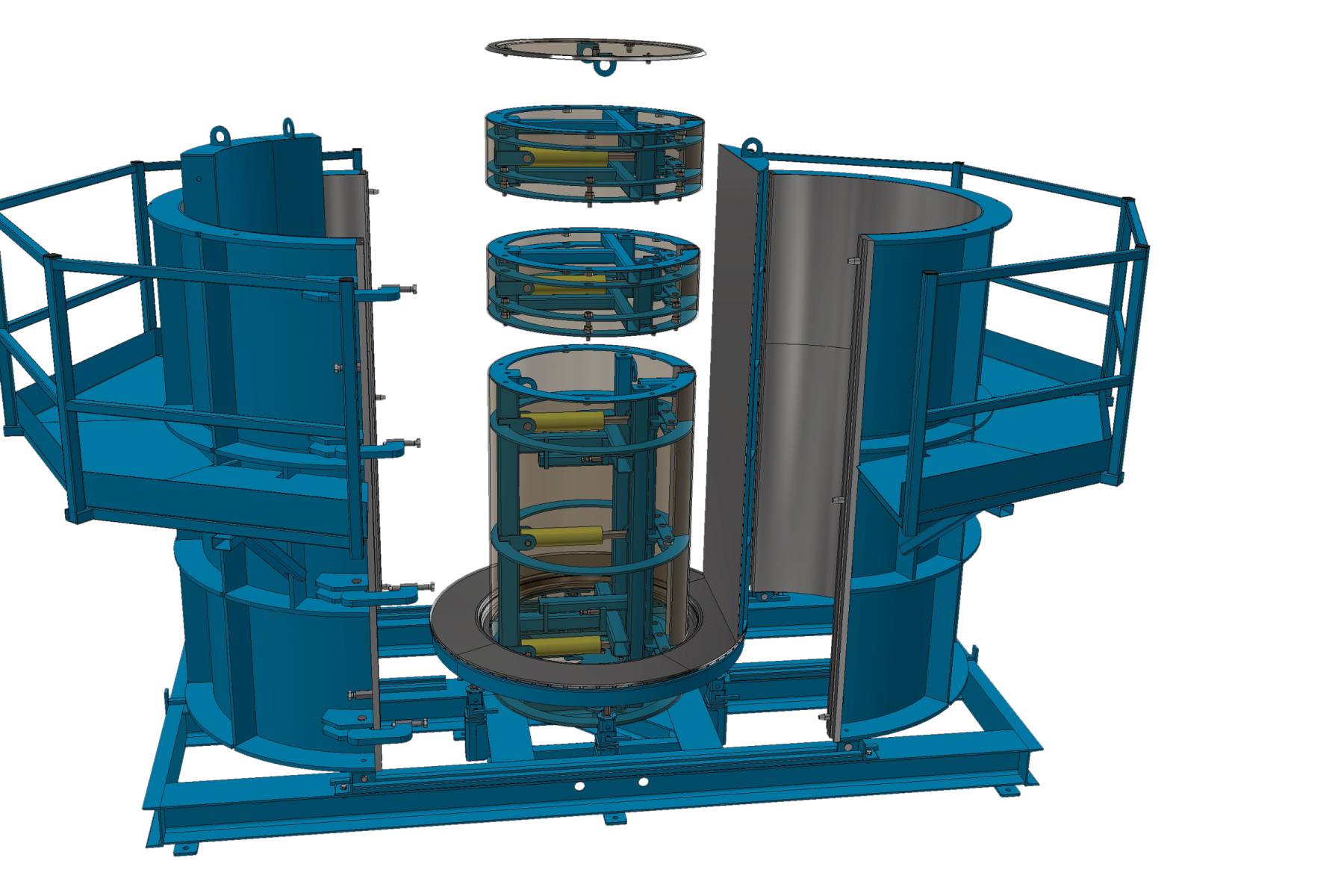

Bauteile der Schalung:

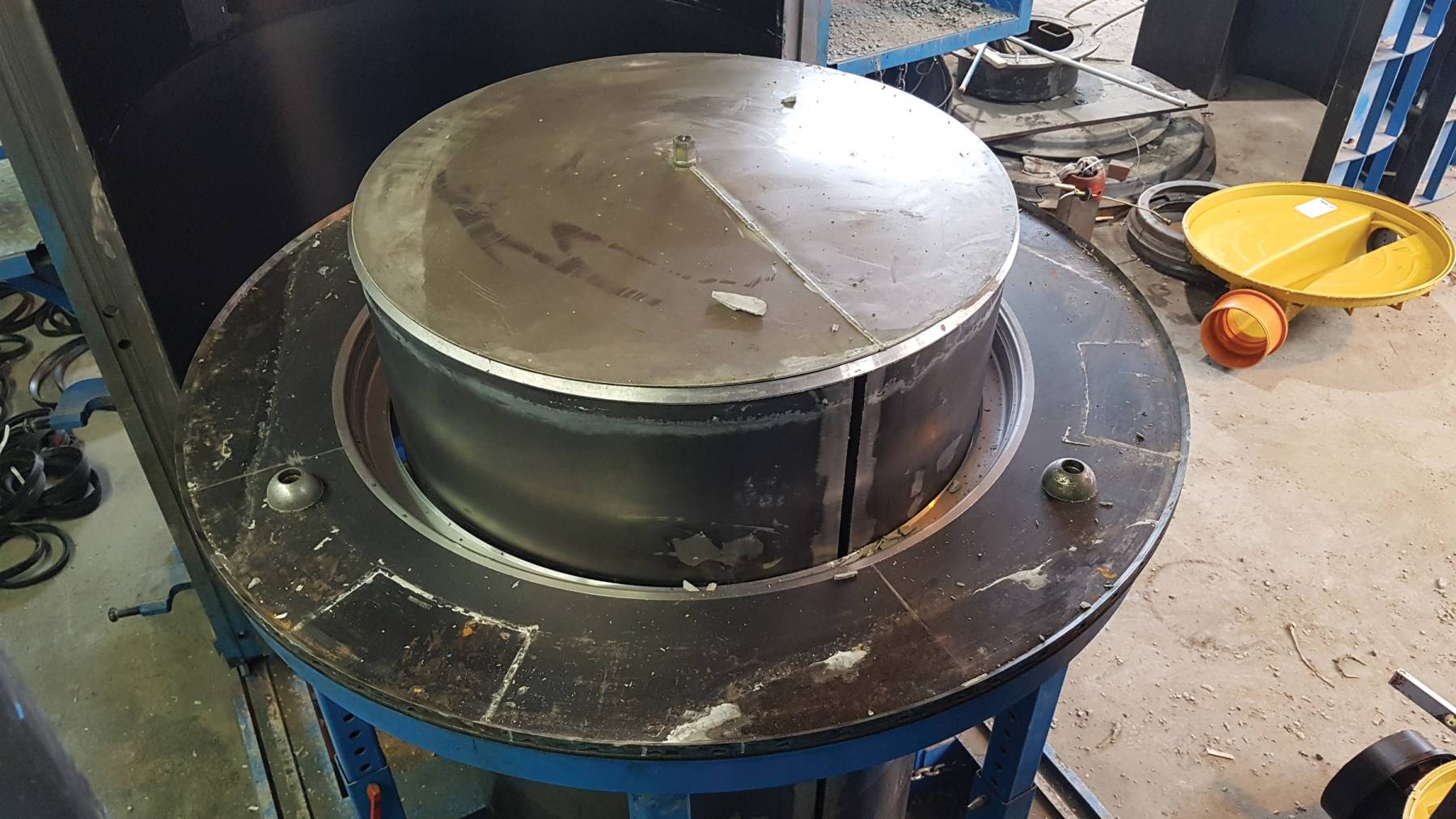

- Hydraulisch schrumpfbarer Innenkern, Höhe 1400 mm
- 2 hydraulisch schrumpfbare Aufsätze, Höhe 300 mm

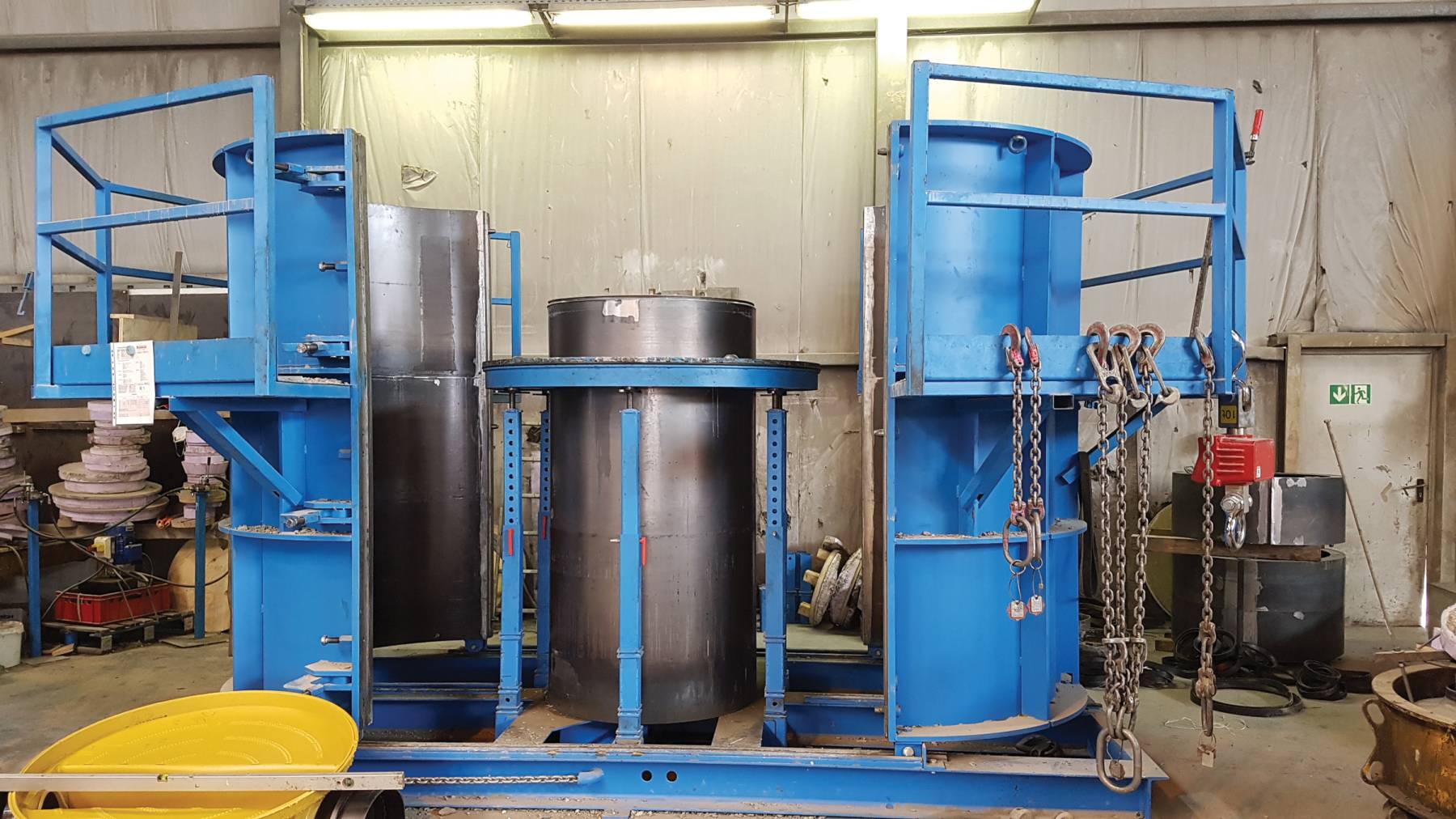

- Mechanisch verfahrbare Außenschalung, Höhe 2200 mm

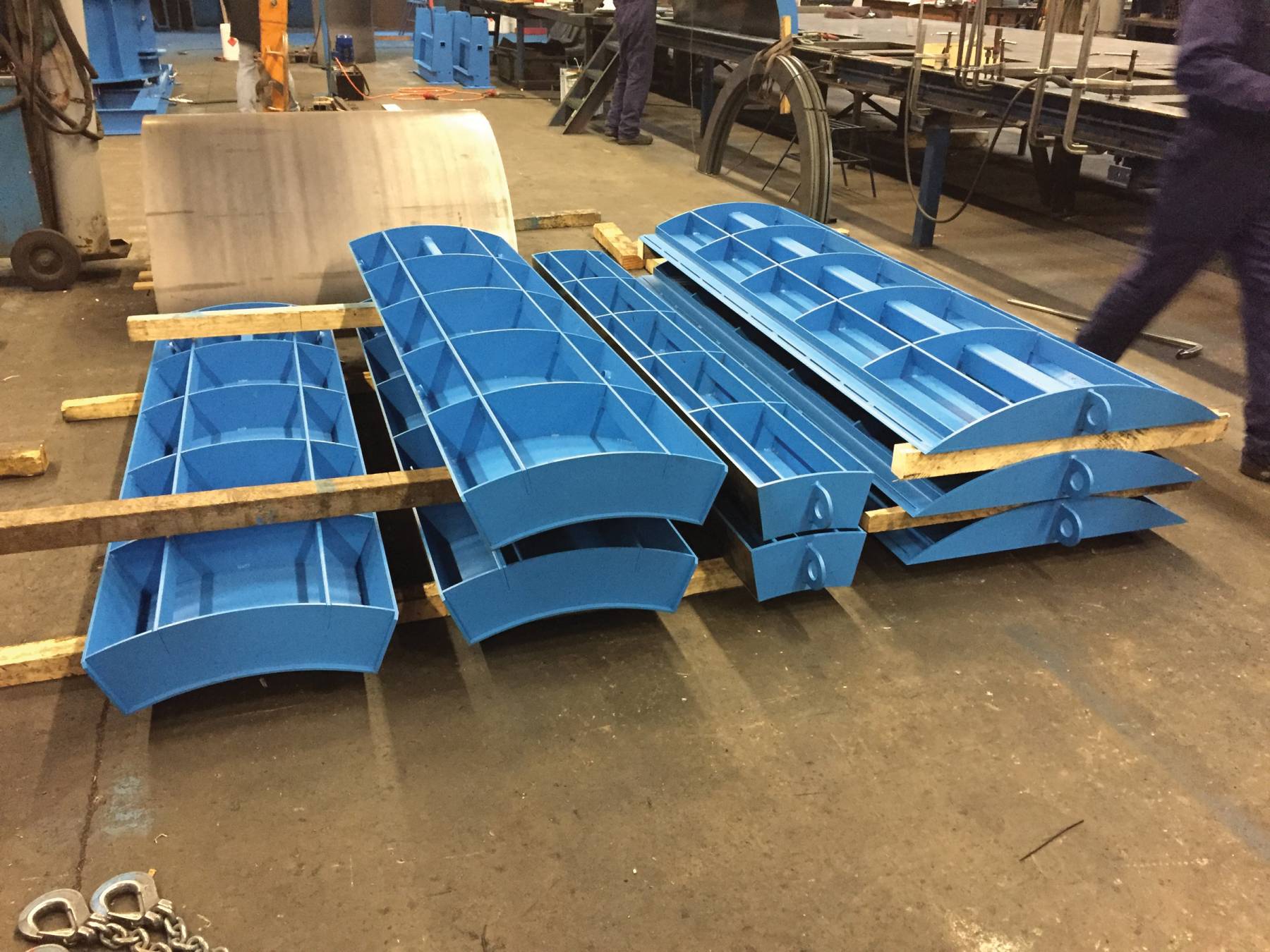

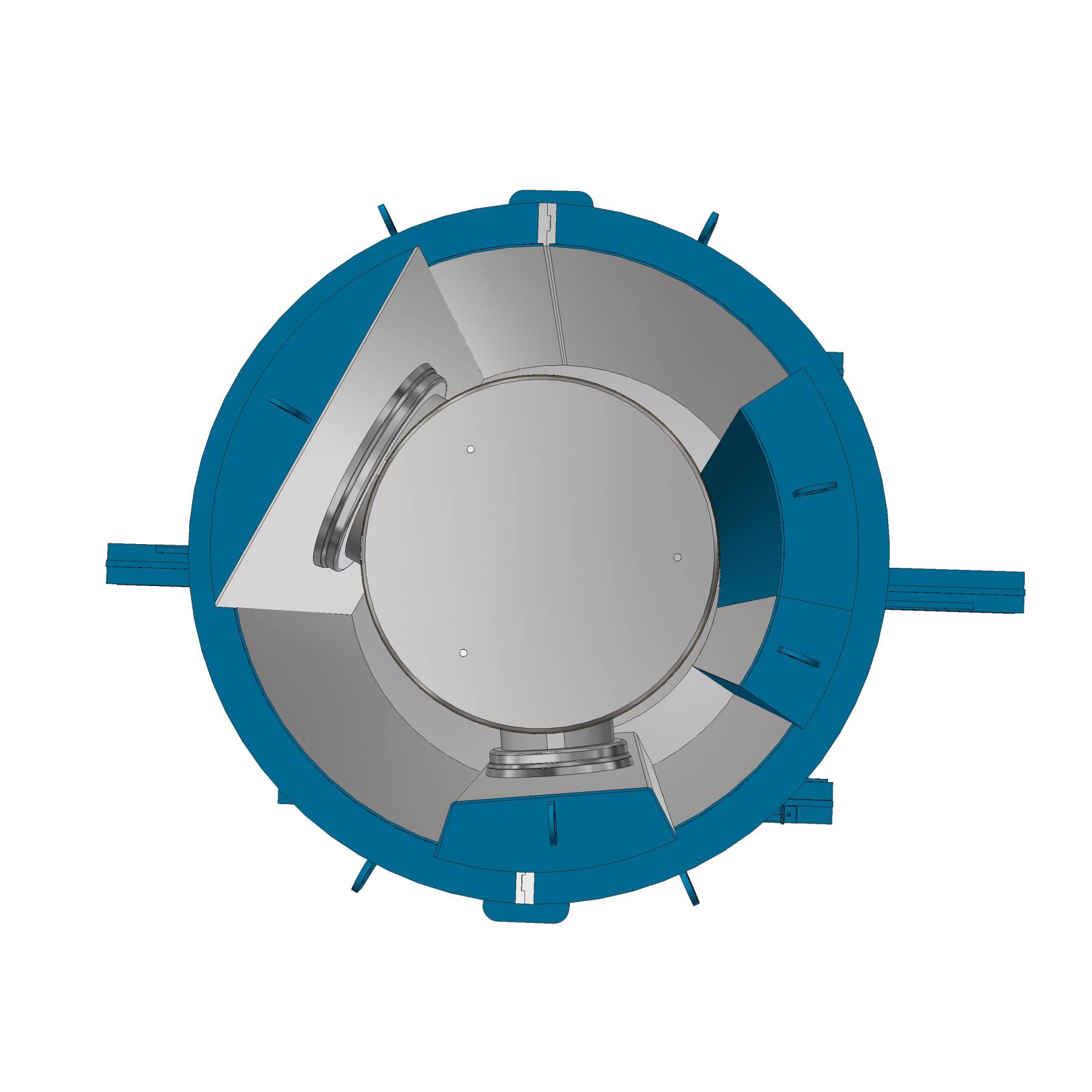

- Verdrängungskörper 22,5° und 45°
- Spiegeleinlagen
