Moules pour regards de visite

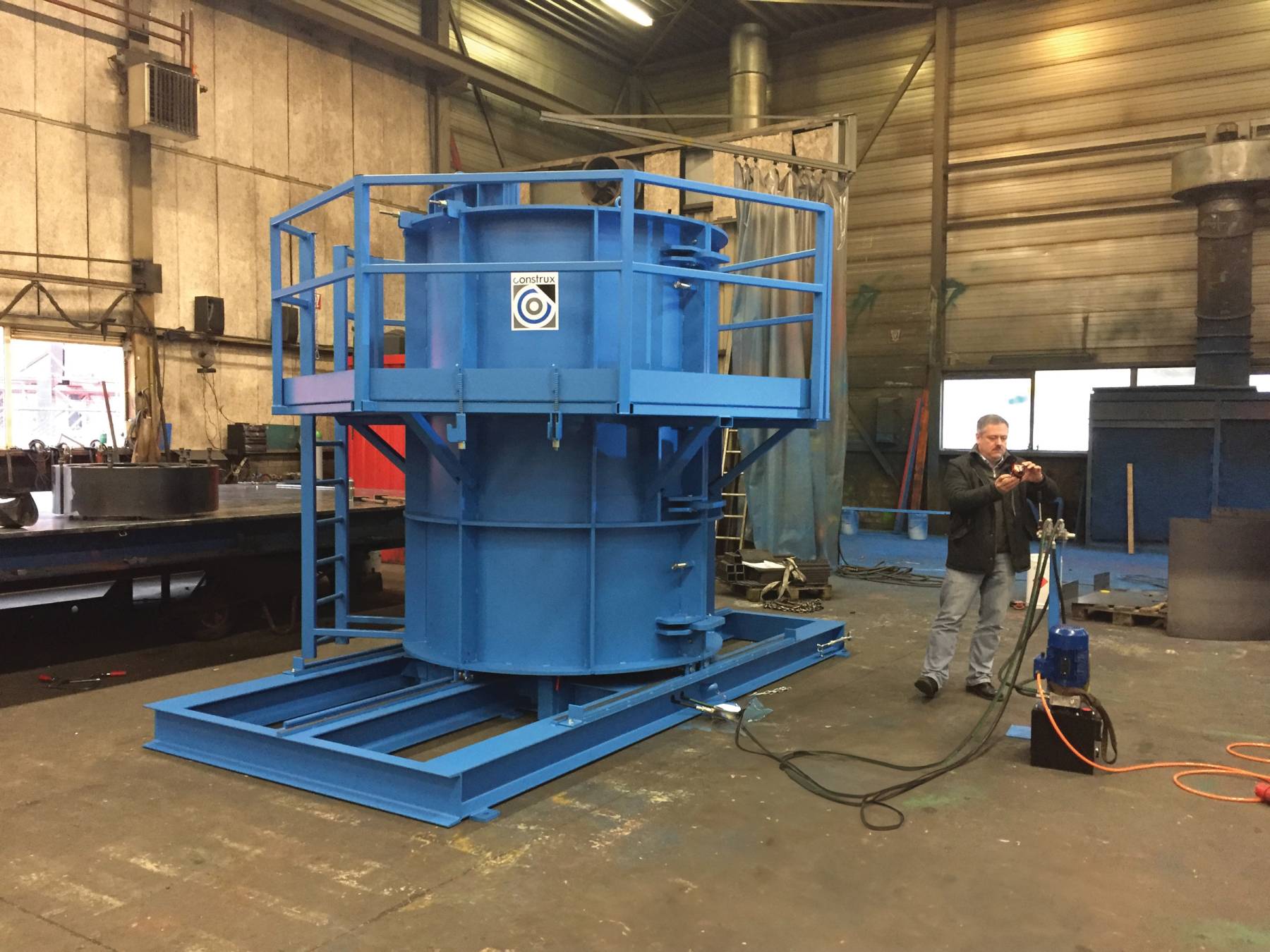

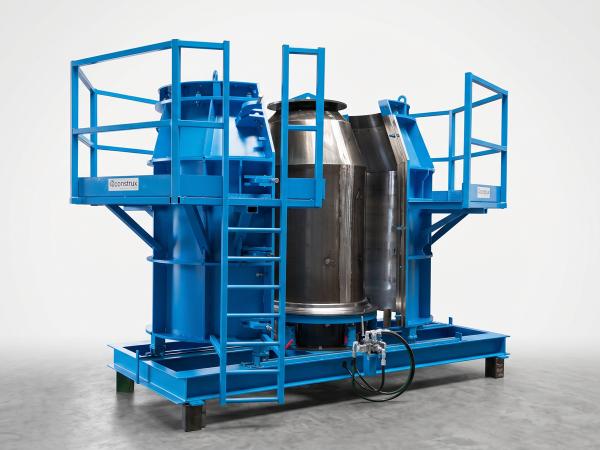

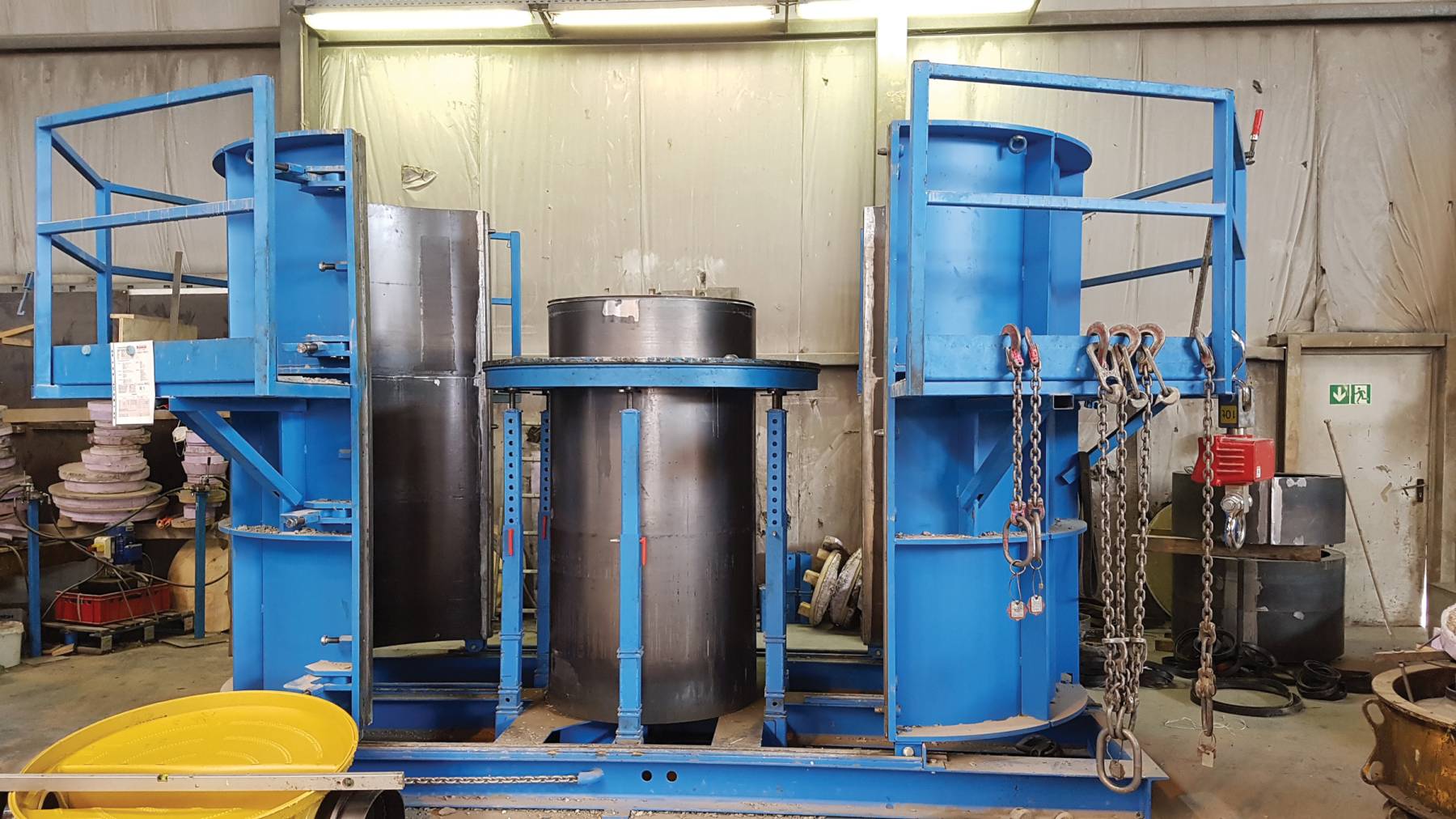

Moule réglable pour regards de visite

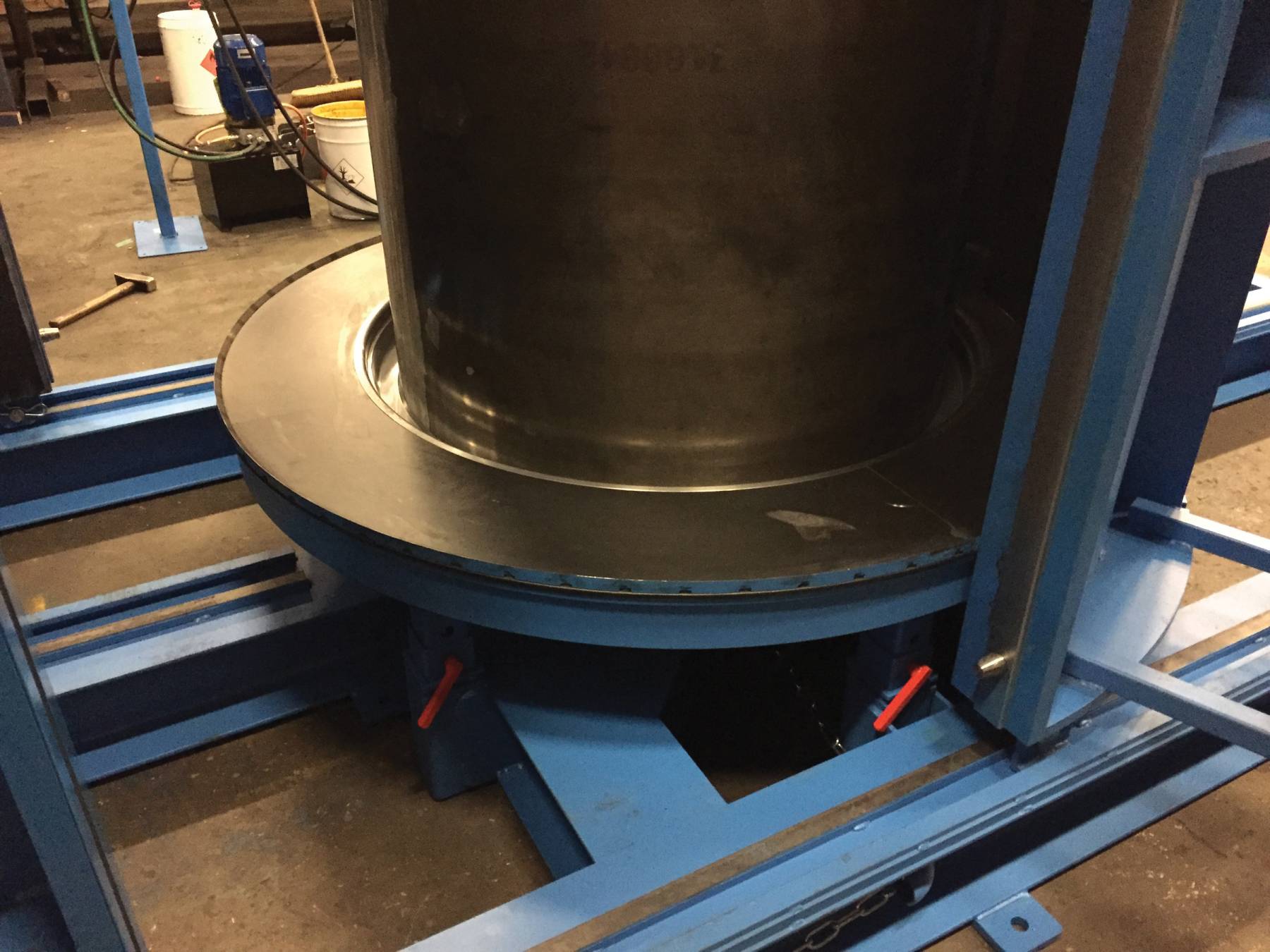

Fabrication d’éléments avec différentes hauteurs est facilitée en combinant un noyau modulable en hauteur et un système de réglage de hauteur sous l’anneau de base.

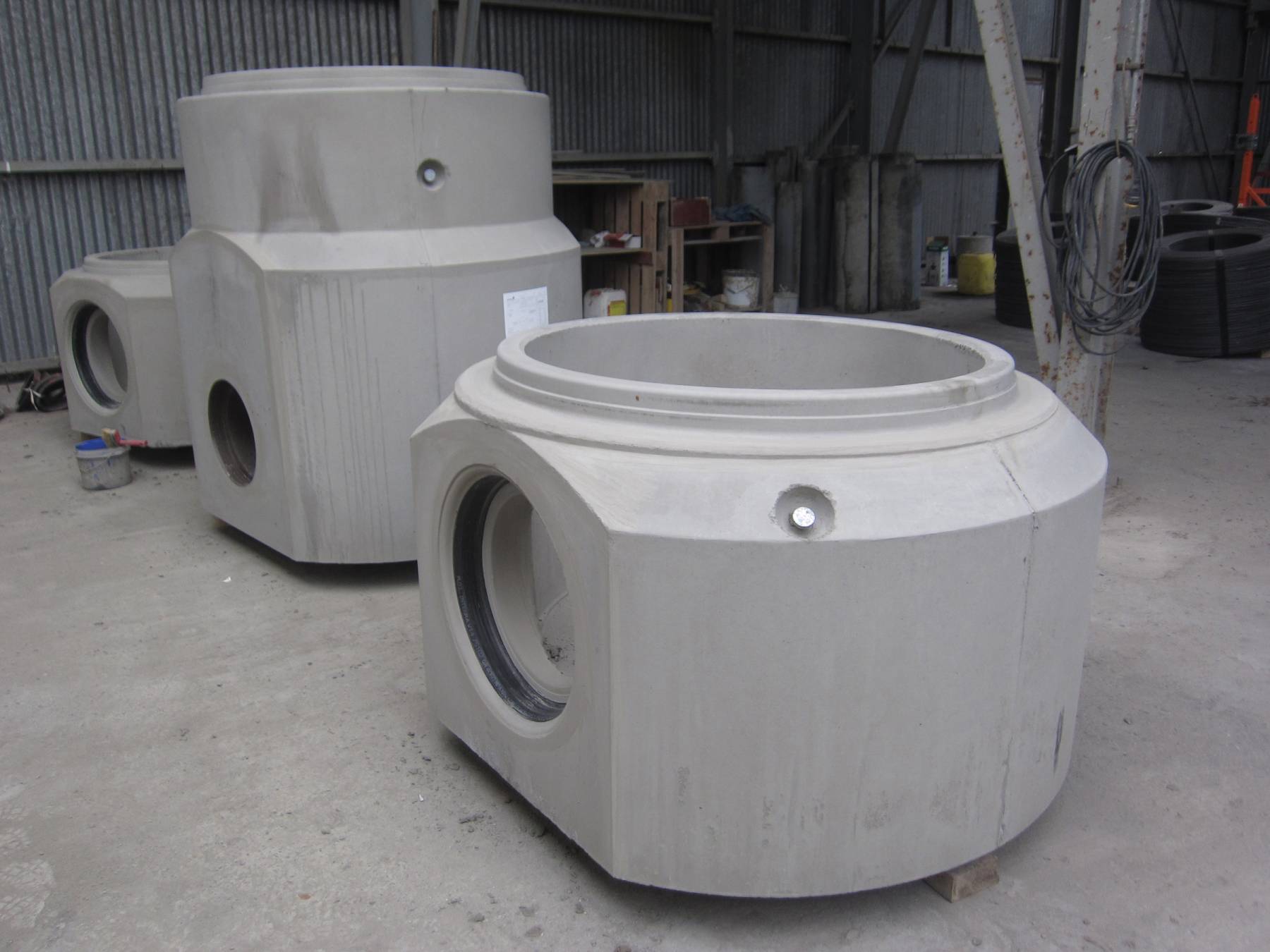

Spécifications des regards:
- Diamètre intérieur 1000mm
- Diamètre extérieur 1600mm
- Hauteur extérieure maximale 2200mm

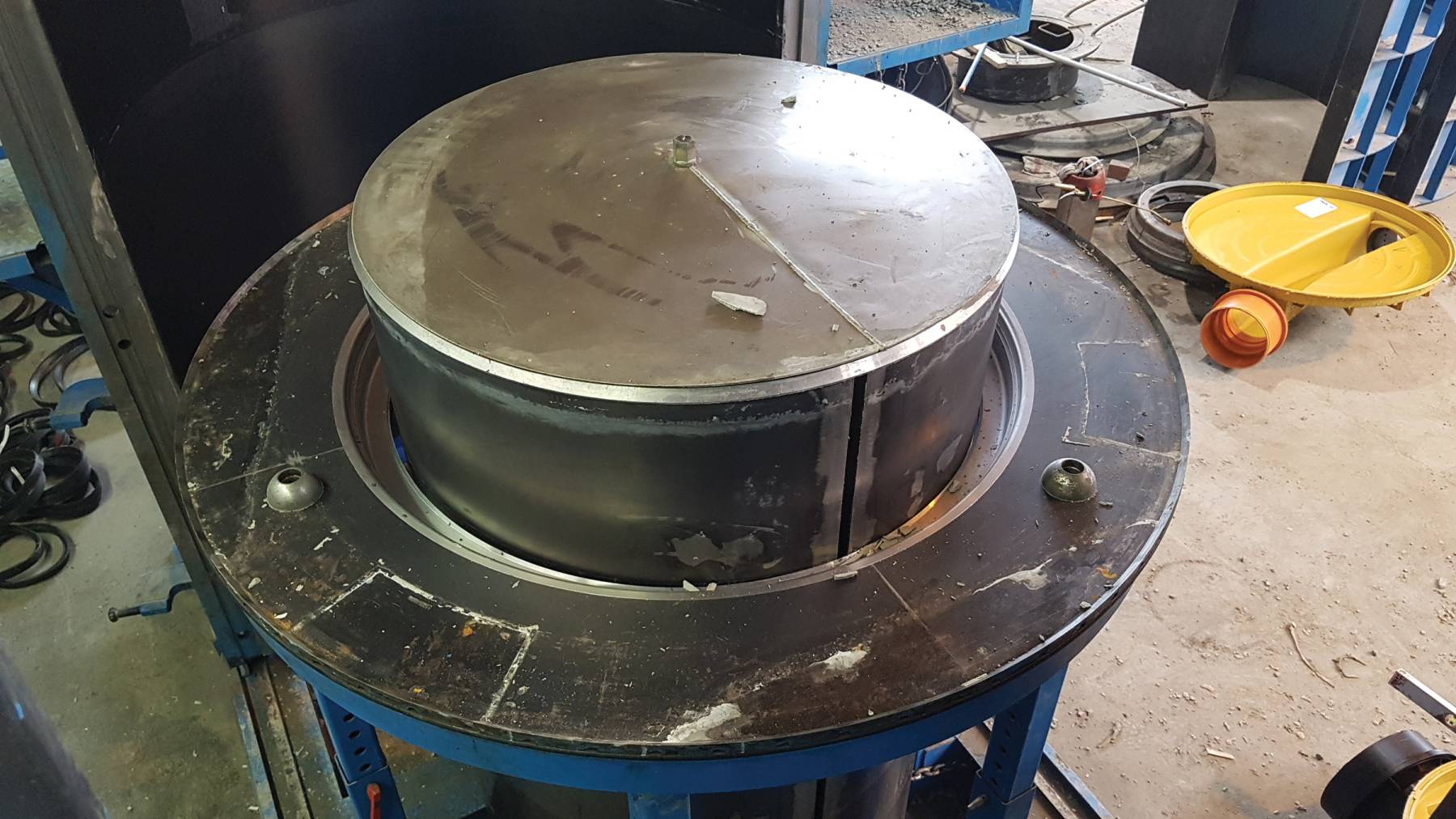

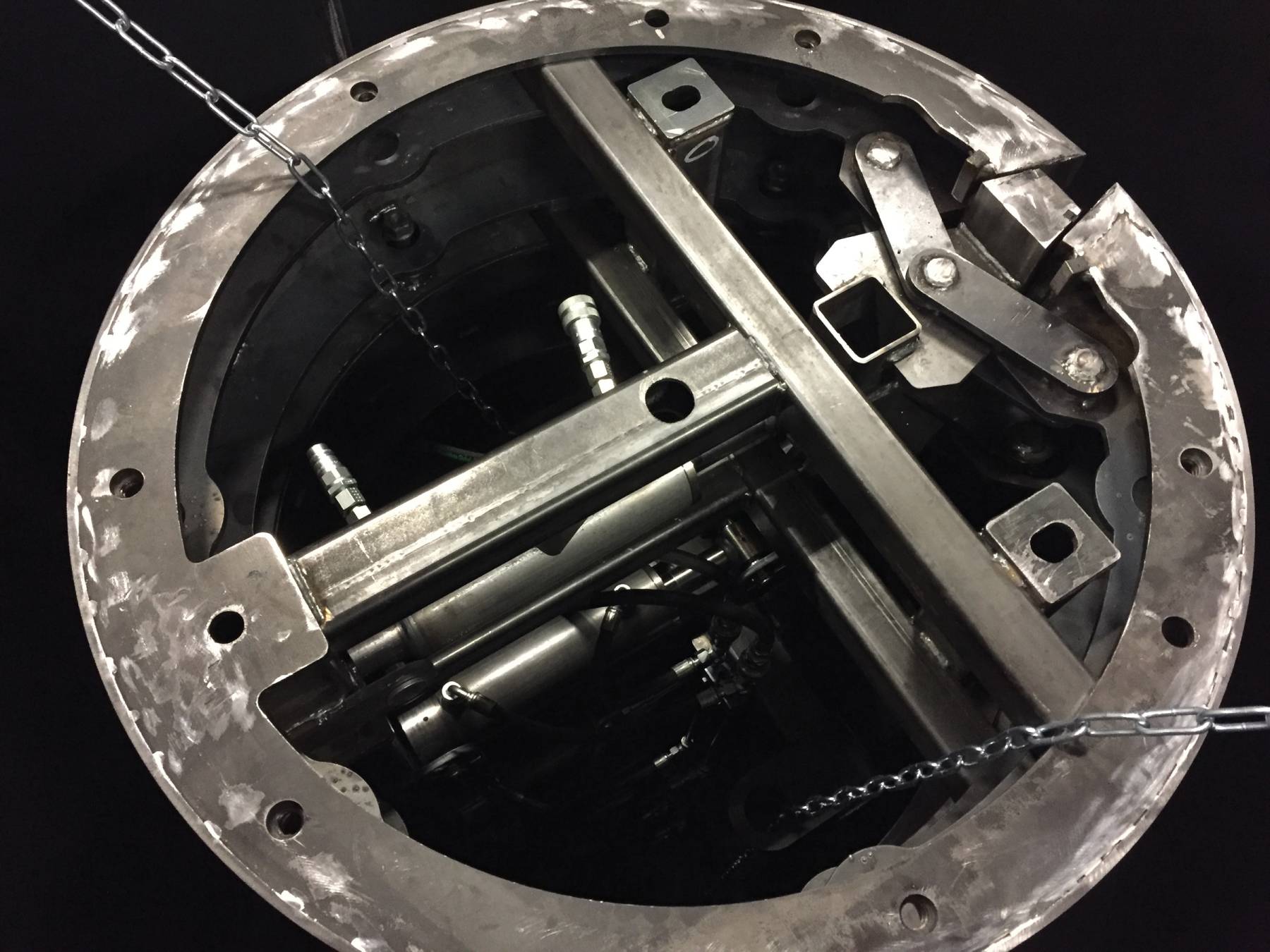

Au coeur du moule se trouve un noyau intérieur rétractable hydrauliquement, qui est divisé en 3 segments individuels : 1400mm + 300mm + 300mm. En conséquence, le noyau central, à 3 hauteurs différents, produit les hauteurs souhaitées en combinant les trois segments avec le fond réglable en hauteur. Ceci permet d’éviter que les ouvertures de canalisation et plaques de connecteur sortent trop haut du moule, ce qui pourrait entraver la coulée du béton.

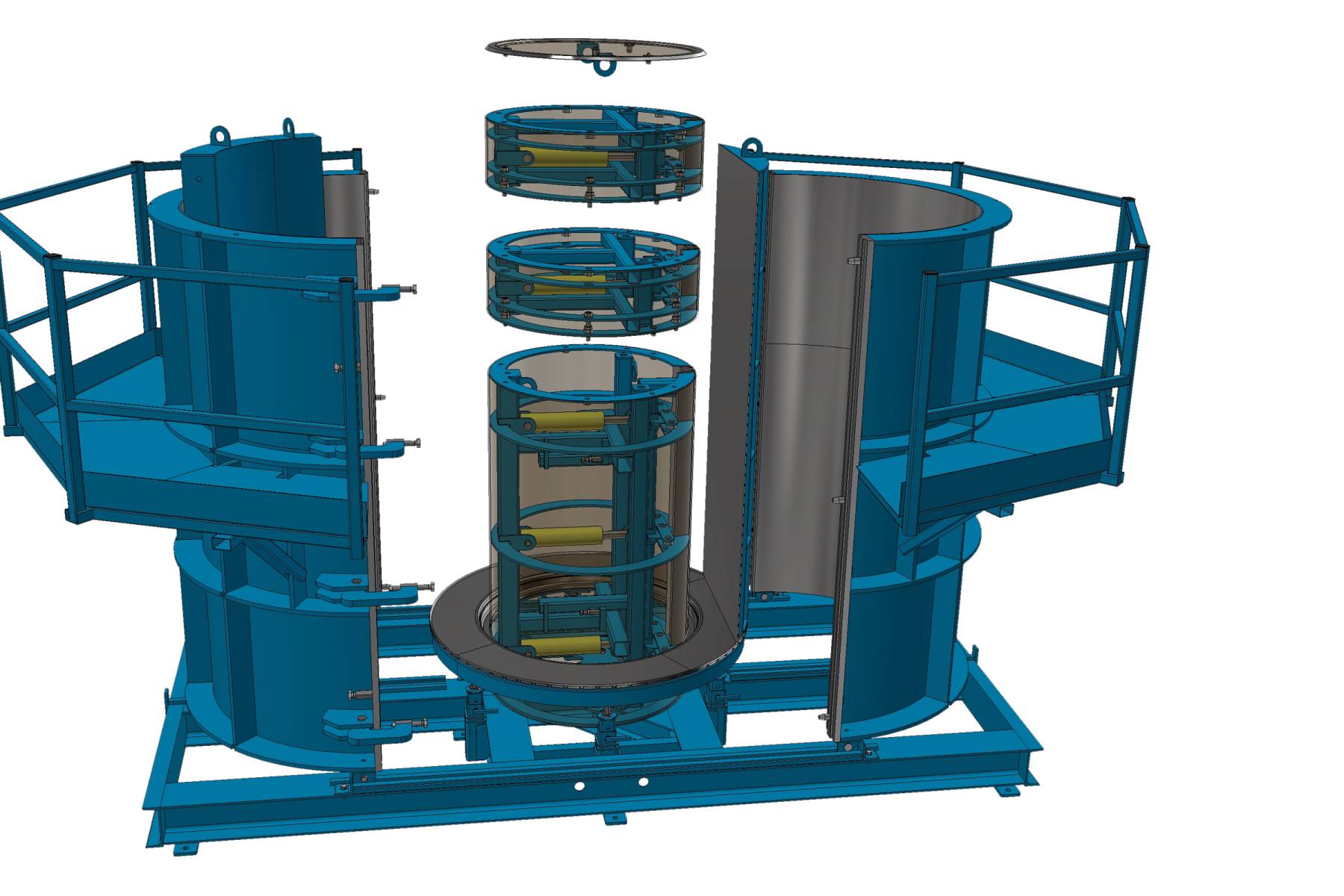

Pièces différentes du moule:
- Moule intérieur, hauteur 1400mm, rétractable hydrauliquement
- 2 extensions, hauteur 300mm, rétractable hydrauliquement

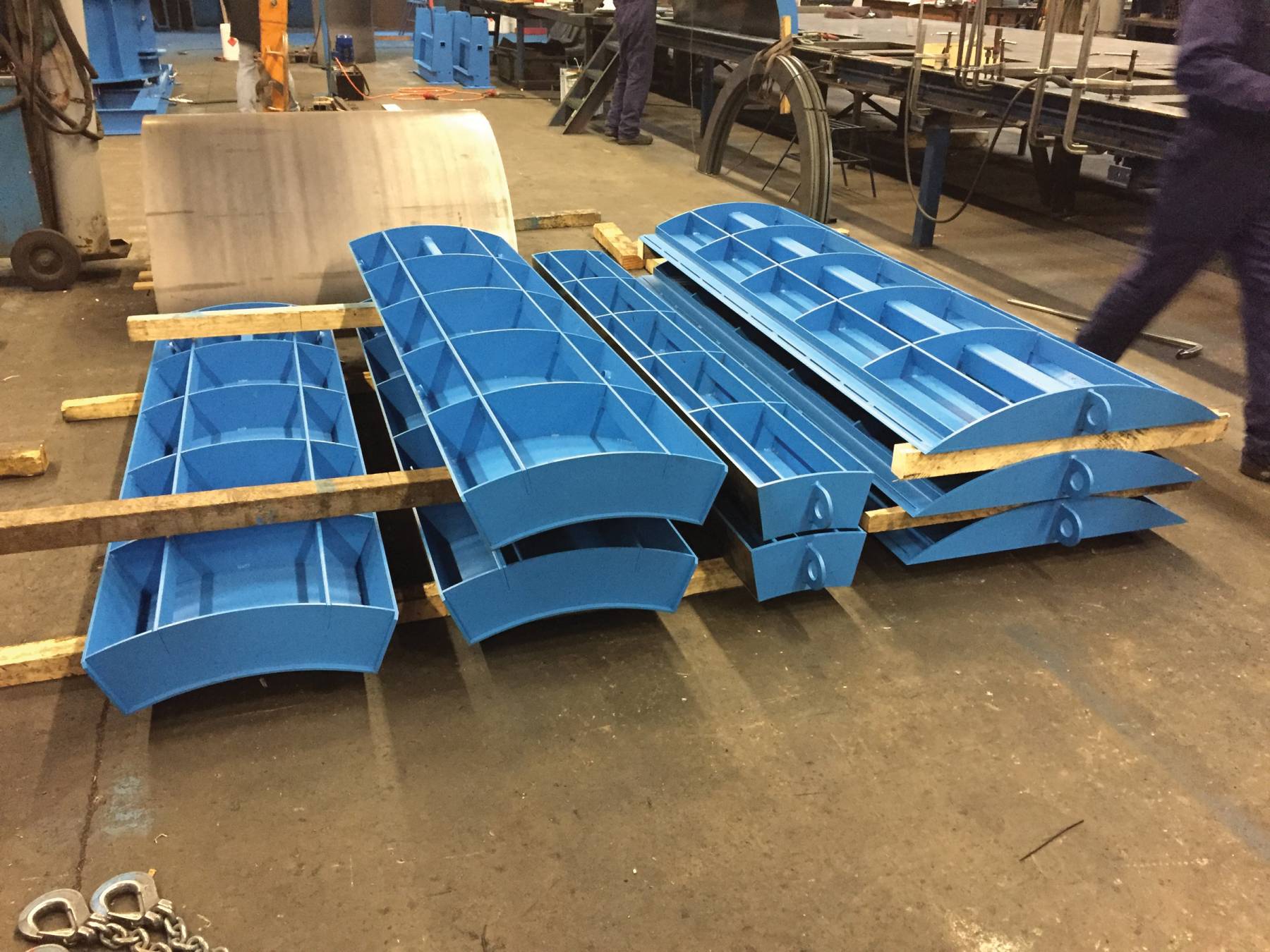

- 2 coques extérieures manuellement amovibles, hauteur 2200mm

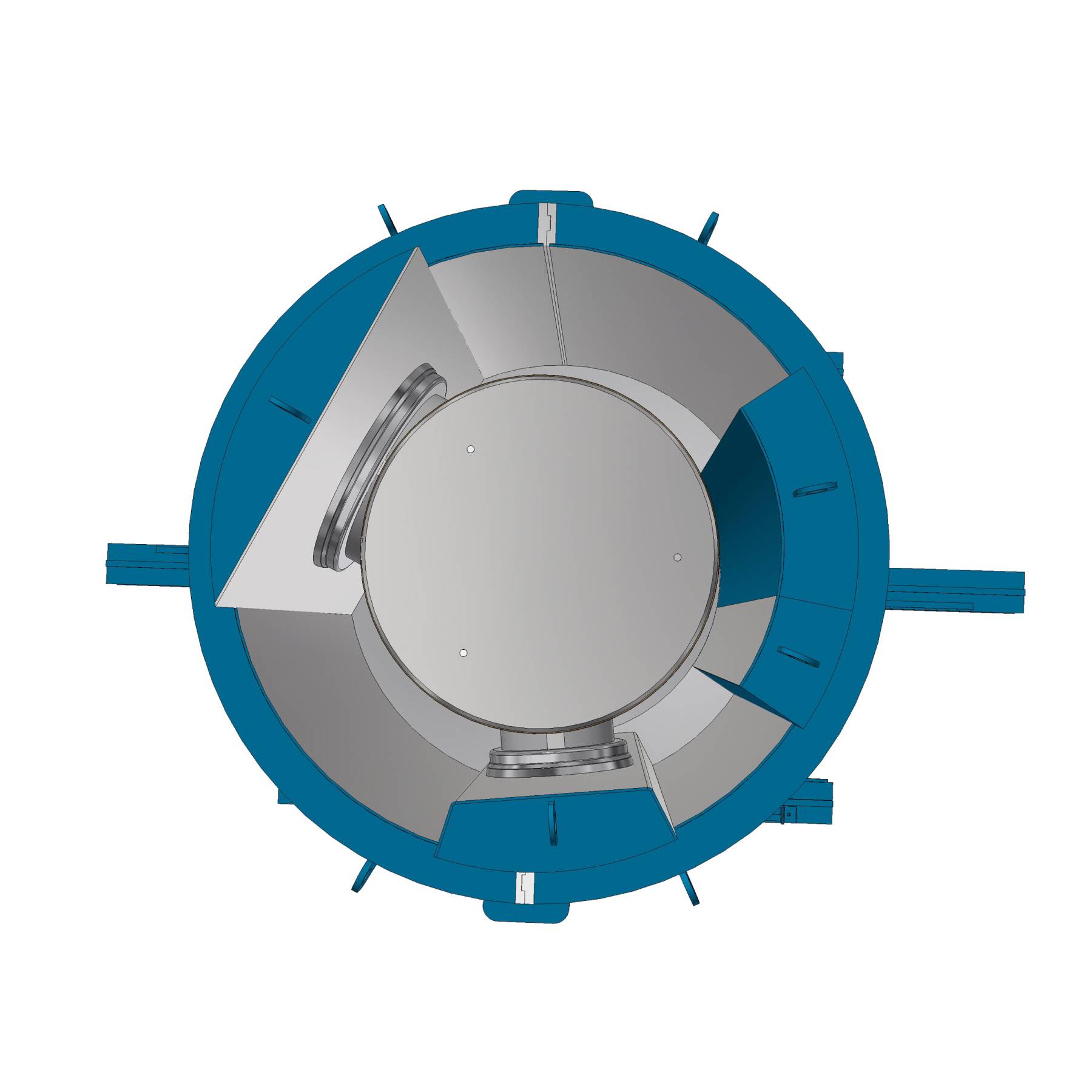

- Réservations de canalisation 22,5° et 45°
- Les plaques de connexion
