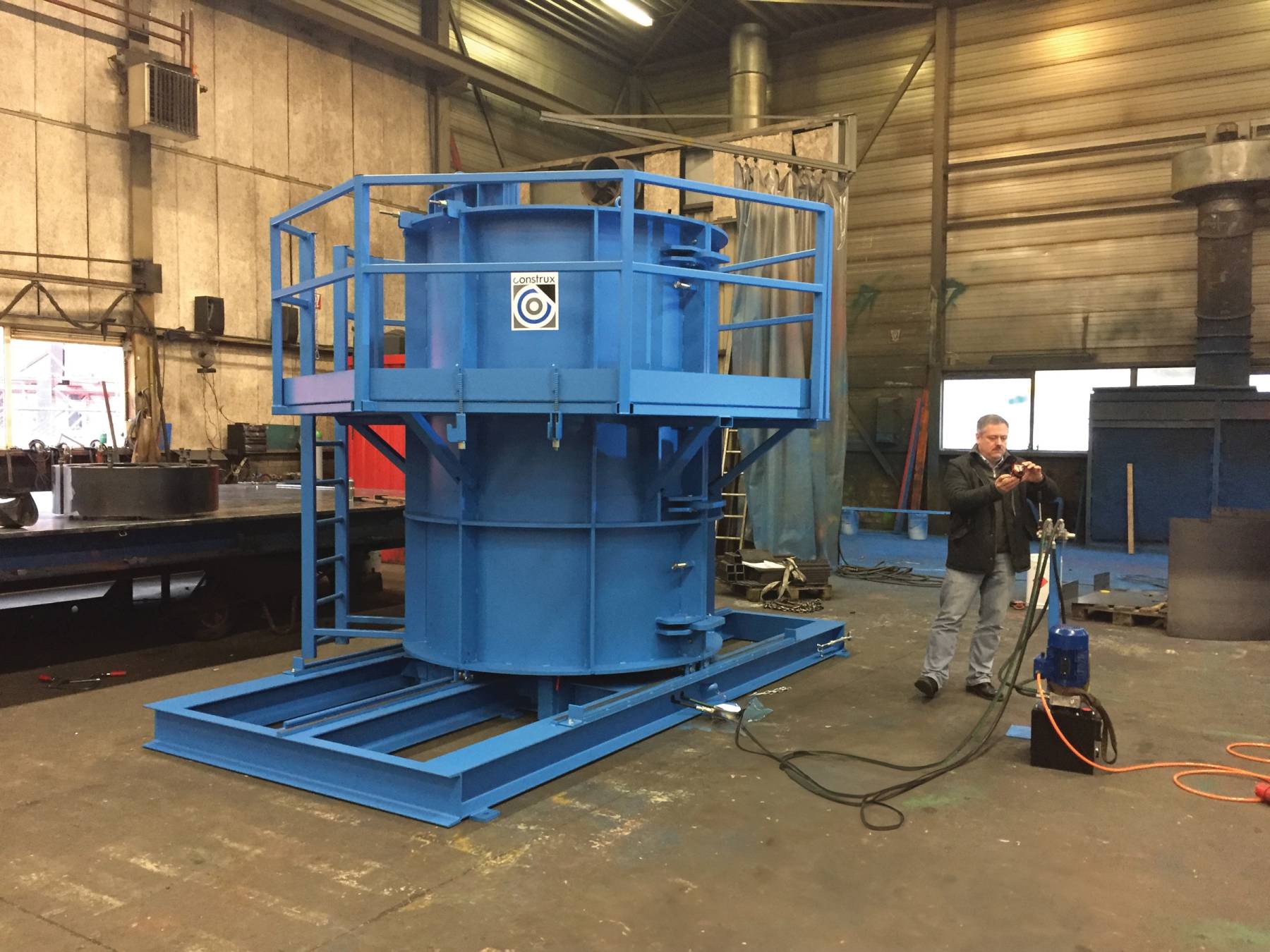

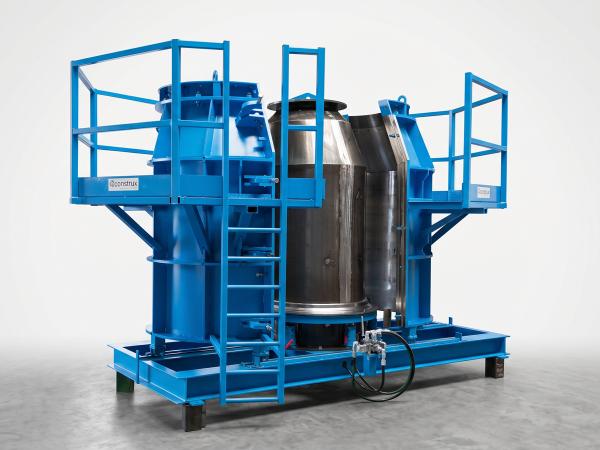

Regulowana forma do produkcji okrągłych włazów

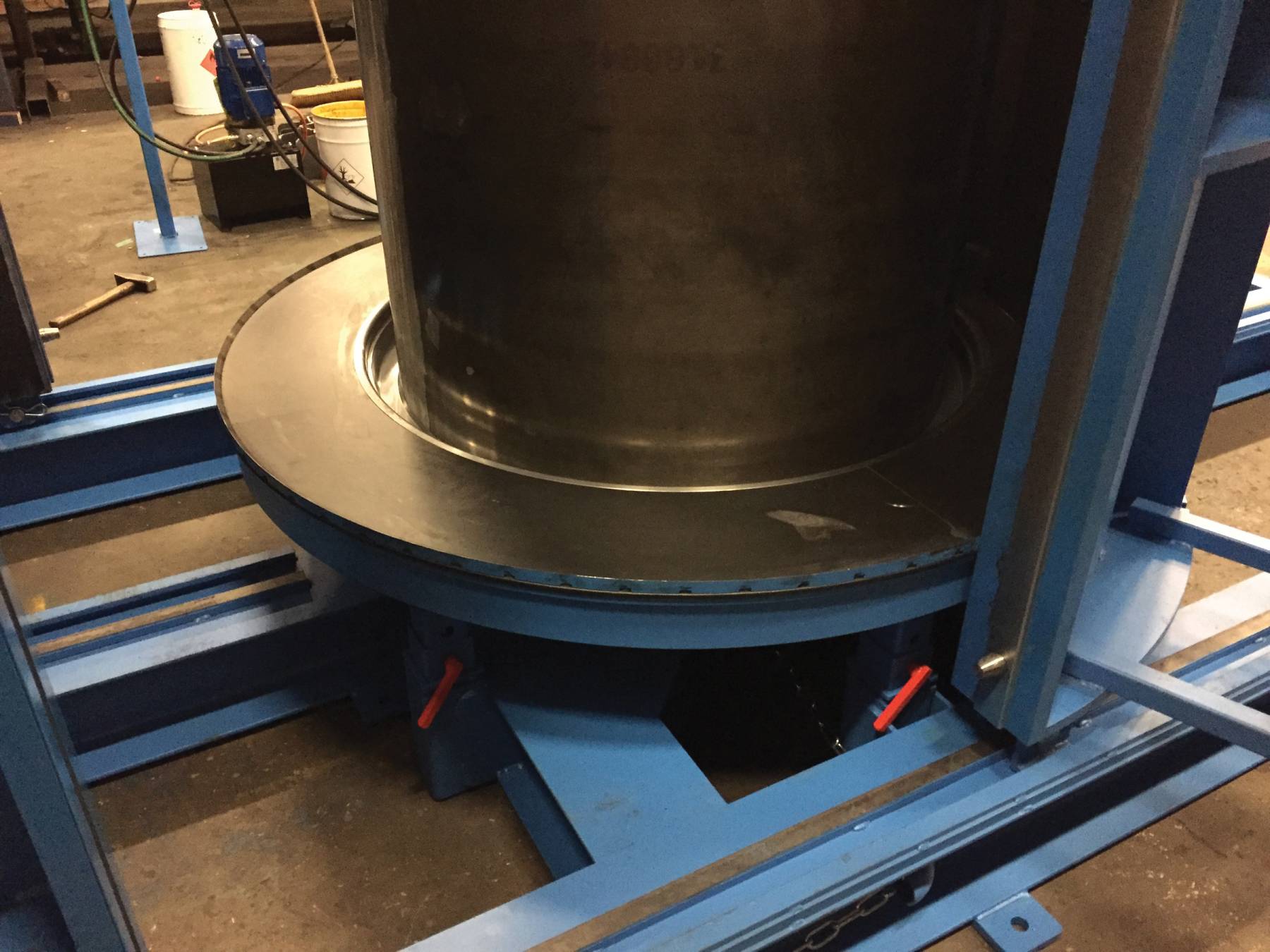

Produkcja elementów o różnych wysokościach możliwa jest dzięki połączeniu rdzenia z regulacją wysokości oraz systemie dopasowania wysokości na podstawie pierścienia.

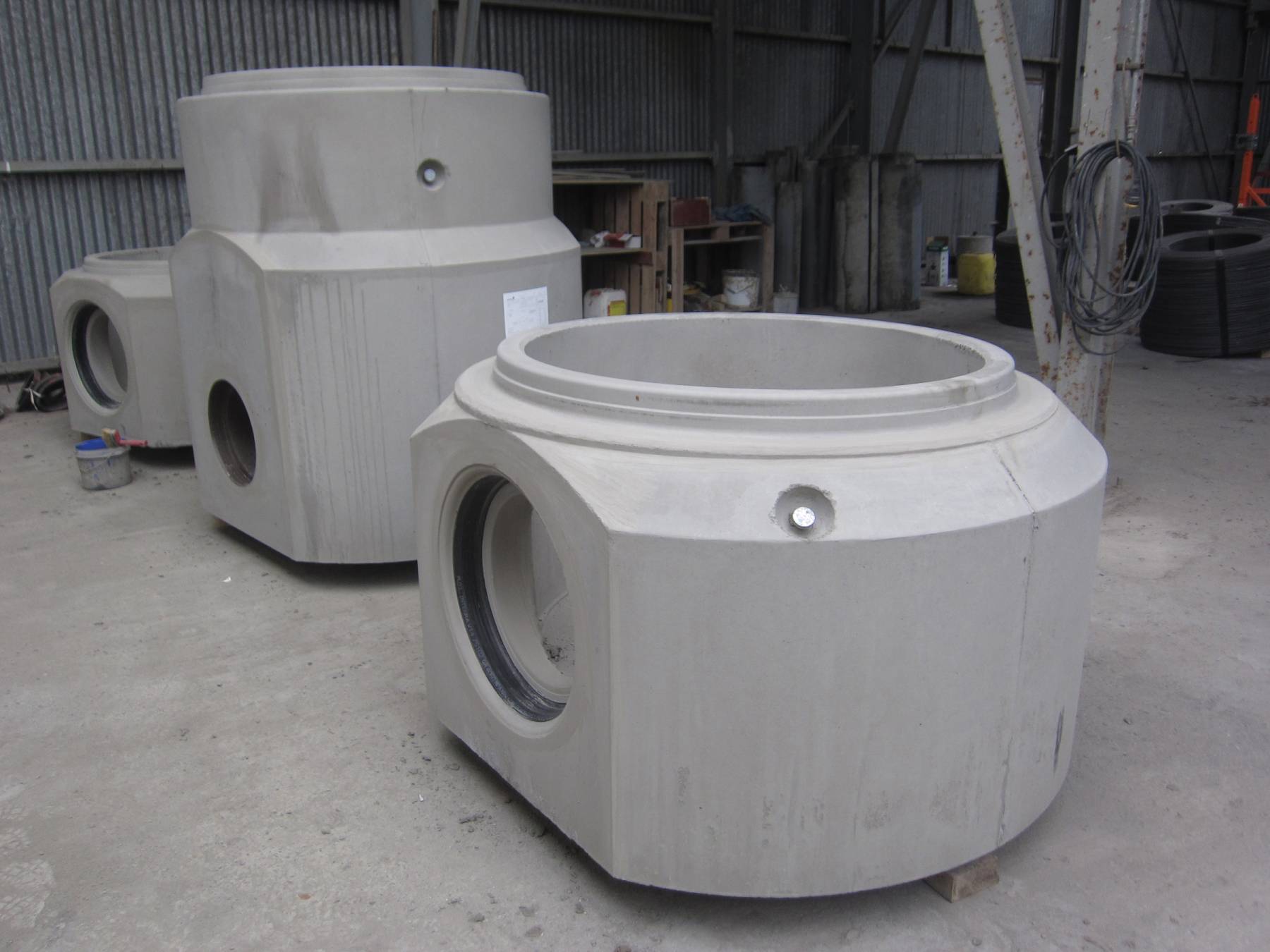

Specyfikacje włazów:

• Wewnętrzna średnica 1000mm
• Zewnętrzna średnica 1600mm
• Maksymalna zewnętrzna wysokość 2200mm

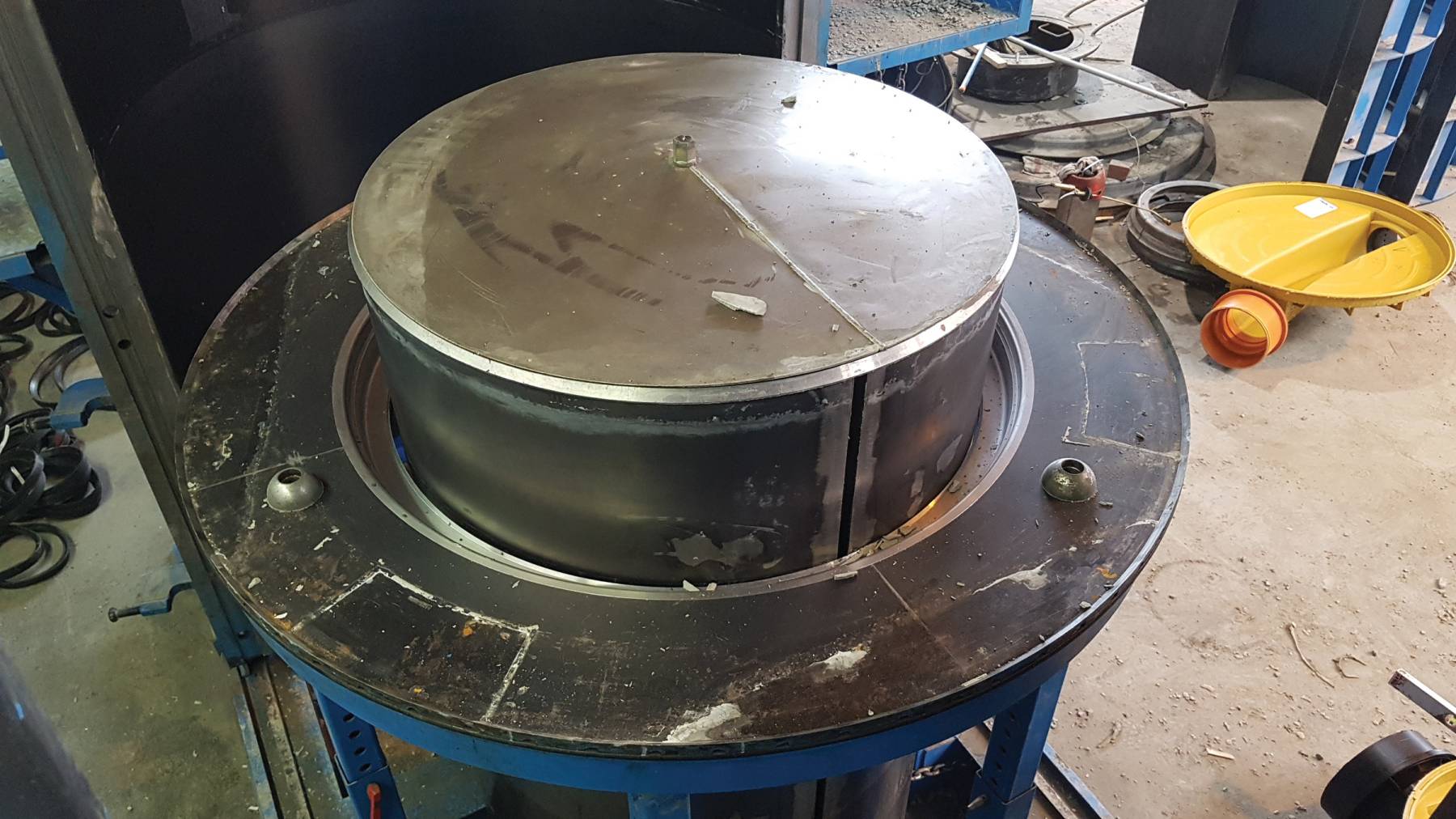

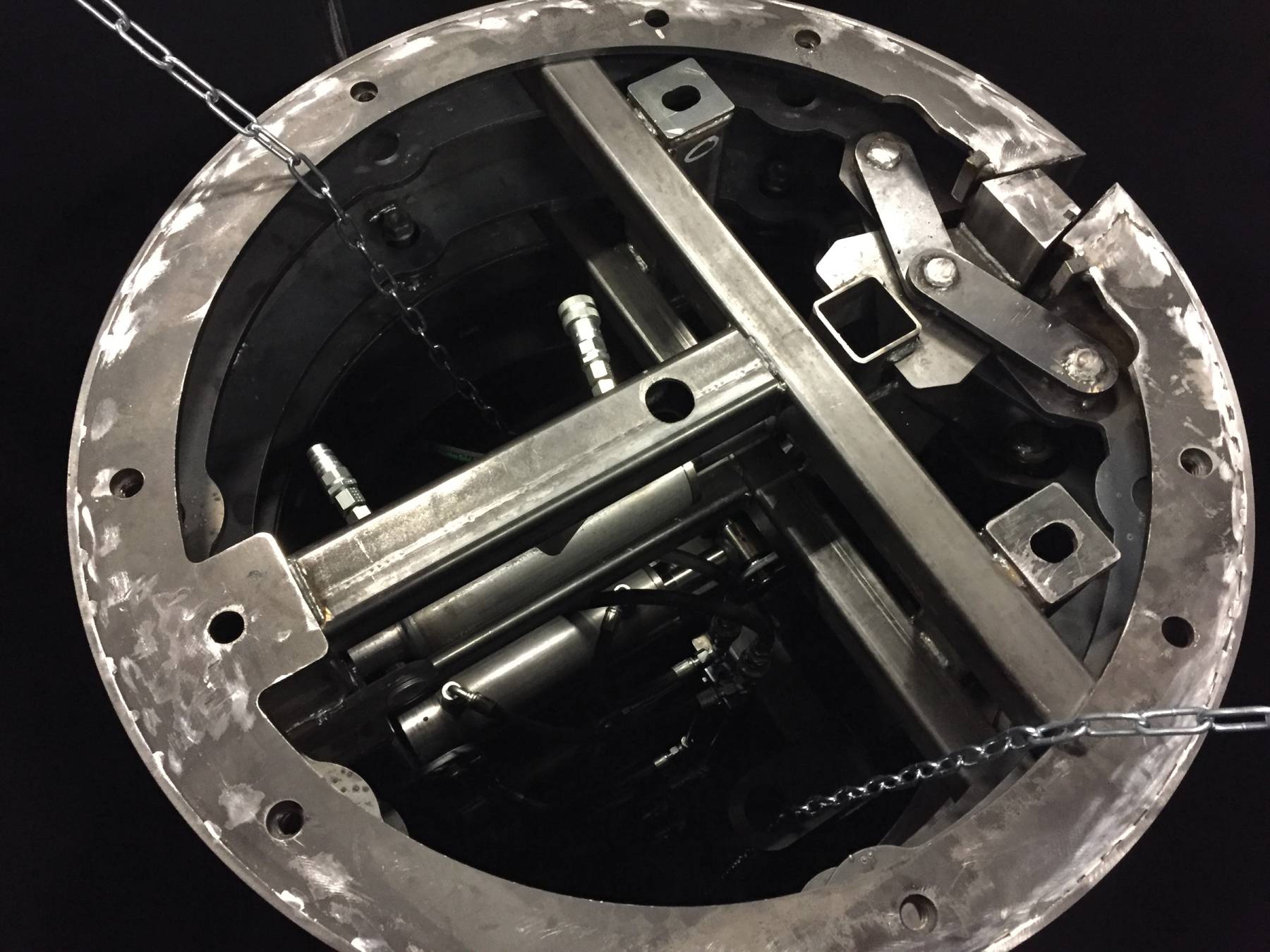

Sercem formy jest hydraulicznie skurczany rdzeń, złożony z 3 oddzielnych segmentów: 1400mm + 300mm + 300mm. W rezultacie mamy 3 różne podstawowe wysokości wewnętrznej części formy. W której produkowane są elementy, dzięki pierścieniowi regulującemu wysokość, o określonych projektowo wysokościach. Jest to po to, by uniknąć sytuacji, aby akcesoria i złączenia wystawały zbyt mocno poza obręb formy, co utrudniałoby odlewanie elementu.

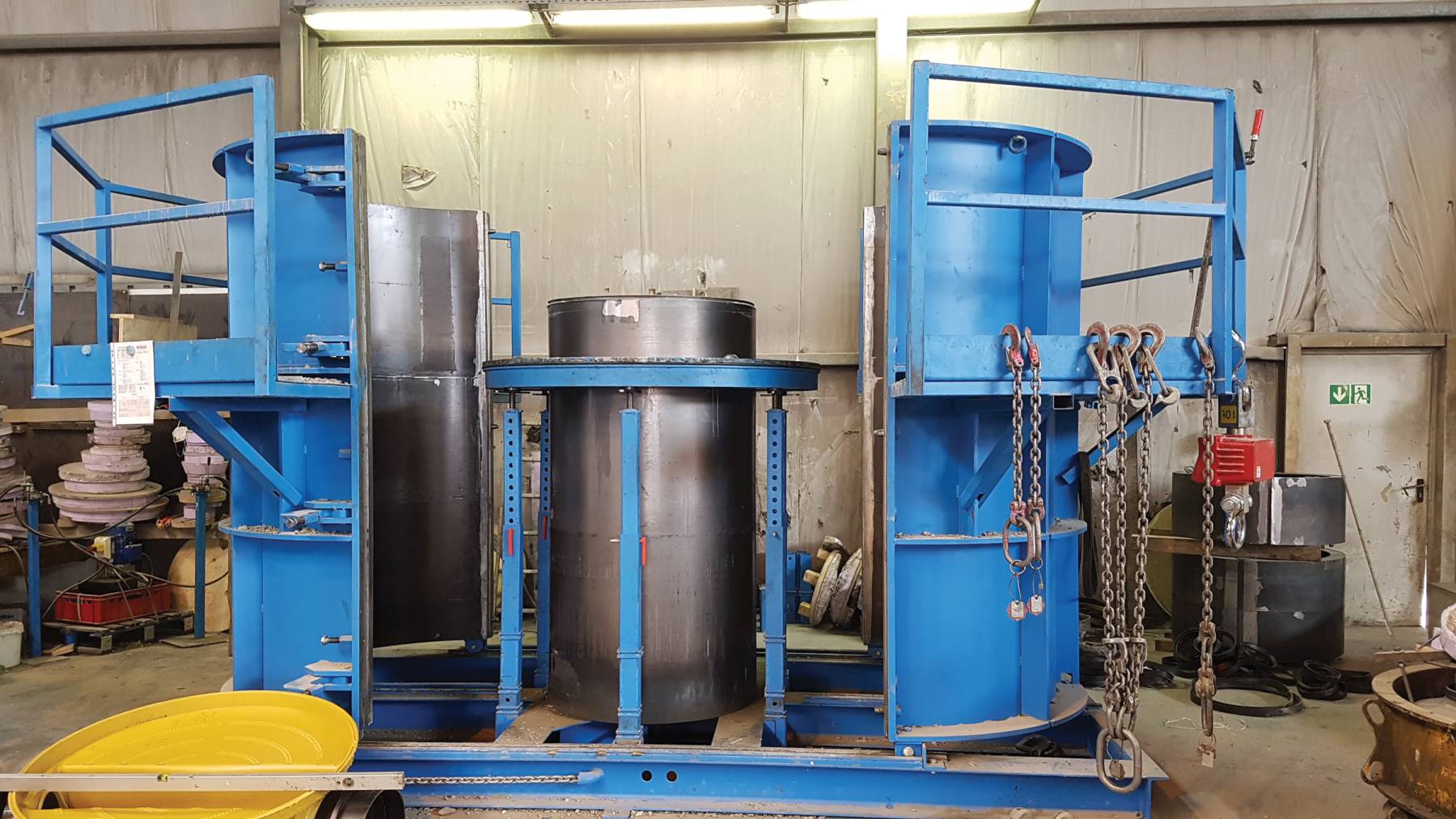

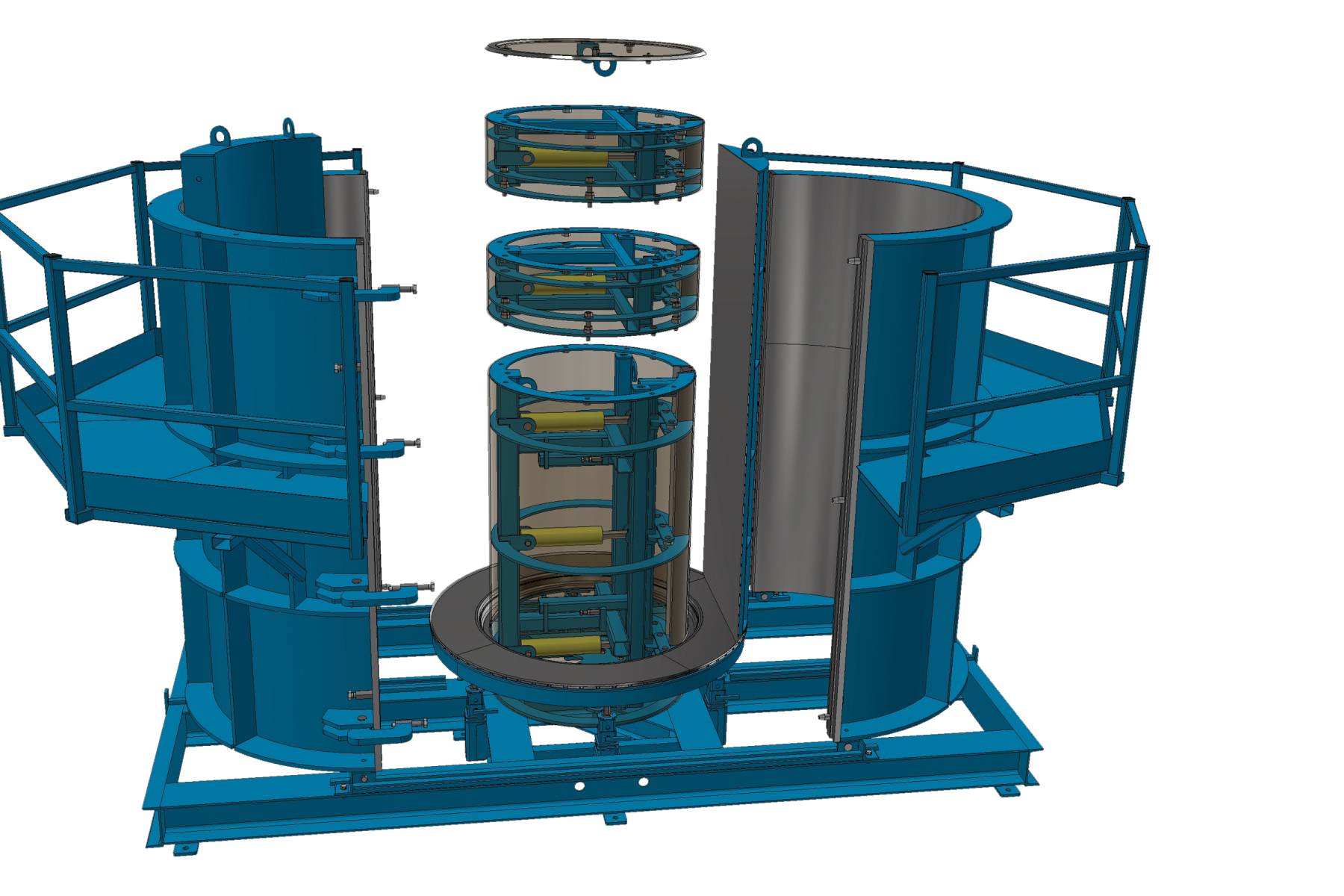

Forma składa się z:

• Formy skurczającej się hydraulicznie, wewnętrznej: wysokość 1400mm
• 2 hydraulicznie skurczanych nakładek: wysokość 300mm
• Ręcznie poruszana zewnętrzna forma wysokość: 2200mm

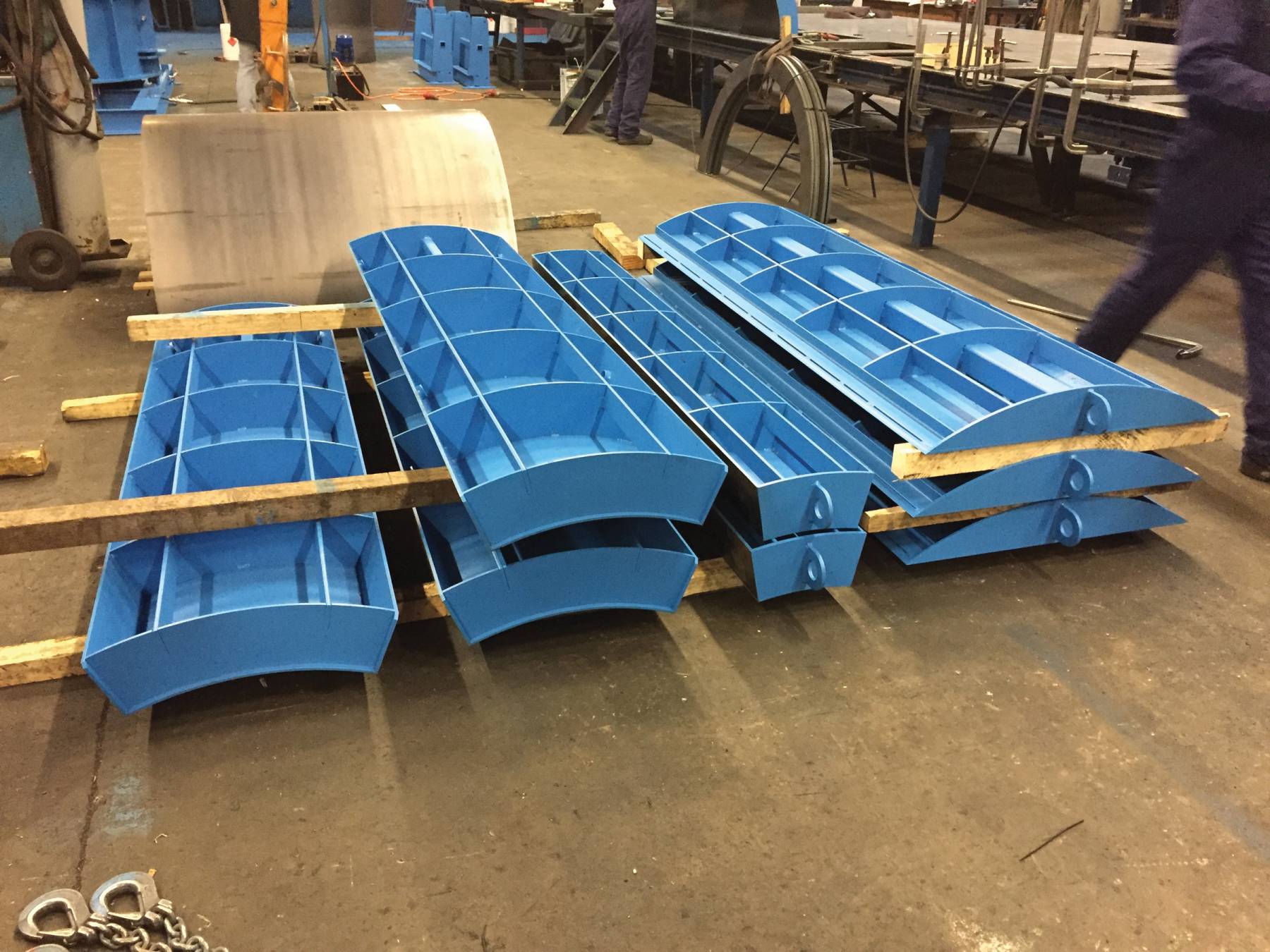

• Skrzynki 22,5° i 45° Płytki łączące
