Schalungen für Umspannwerke und Technikräume
Zwei hochmoderne hydraulische Modulschalungen für die Serienproduktion von vorgefertigten Container-Transformatorstationen
Zwei hochmoderne hydraulische Modulschalungen für die Serienproduktion von vorgefertigten Container-Transformatorstationen

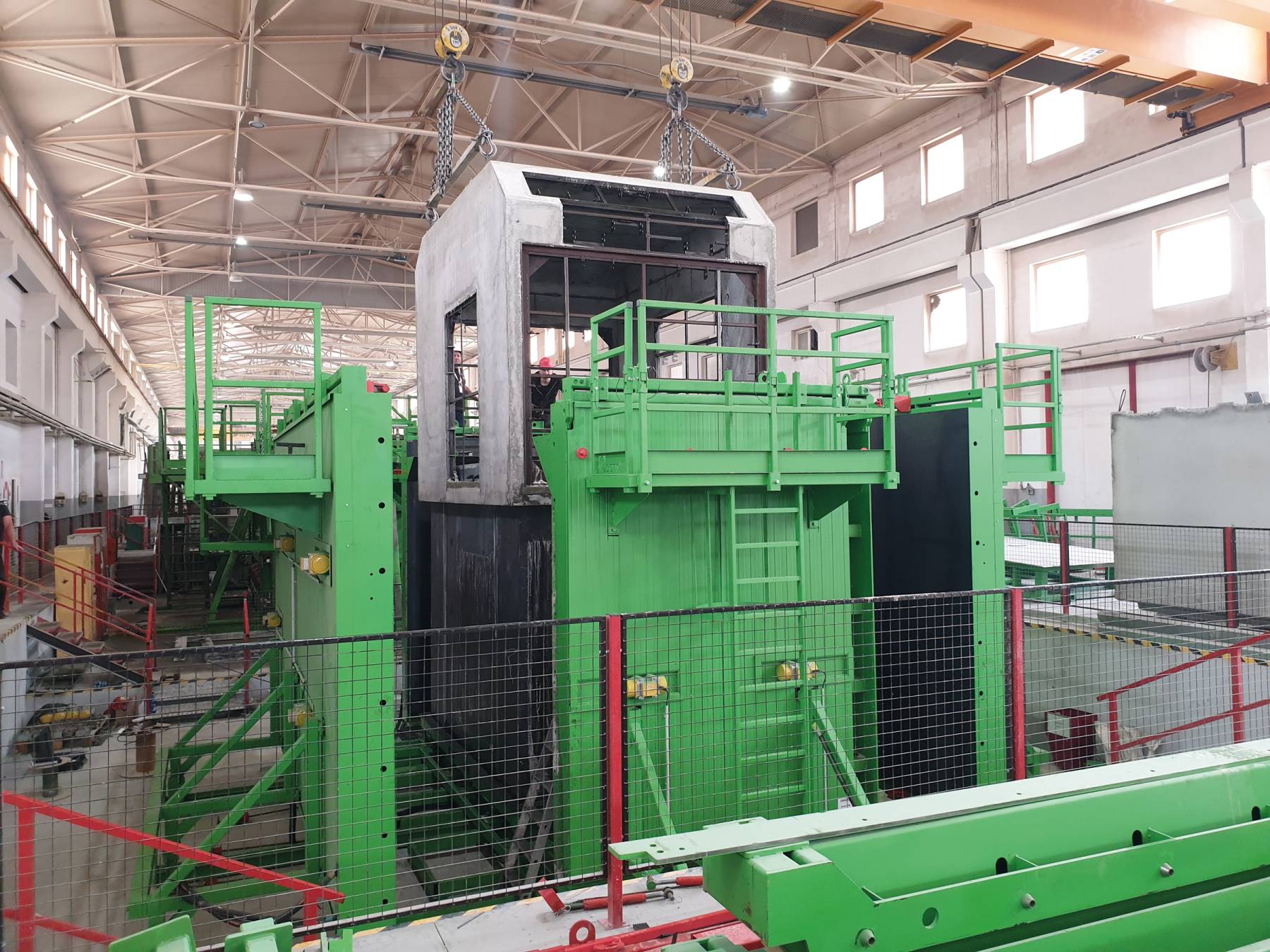

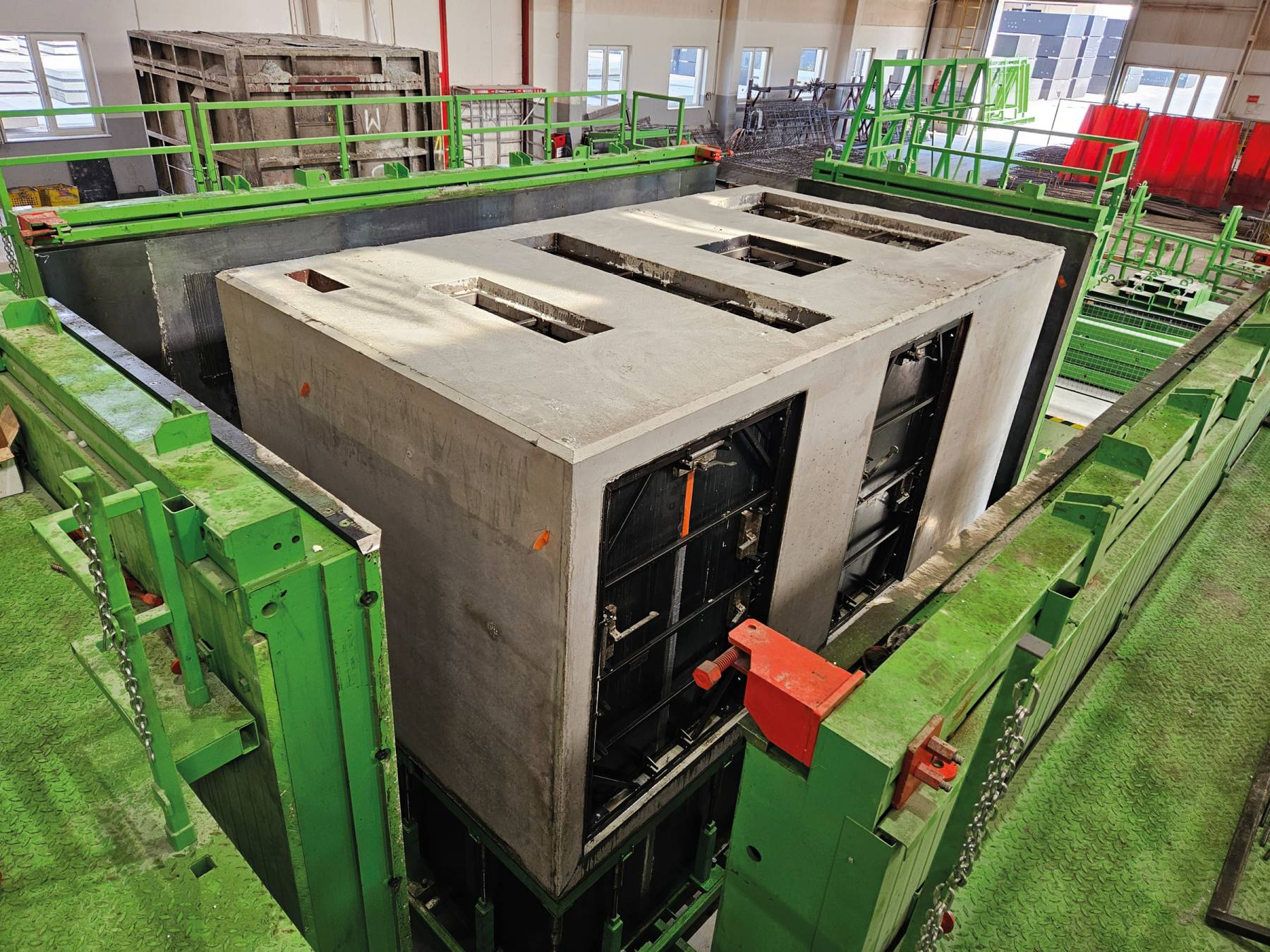

Schalung 1
Modulare hydraulische Schalung mit folgenden herausragenden Merkmalen:

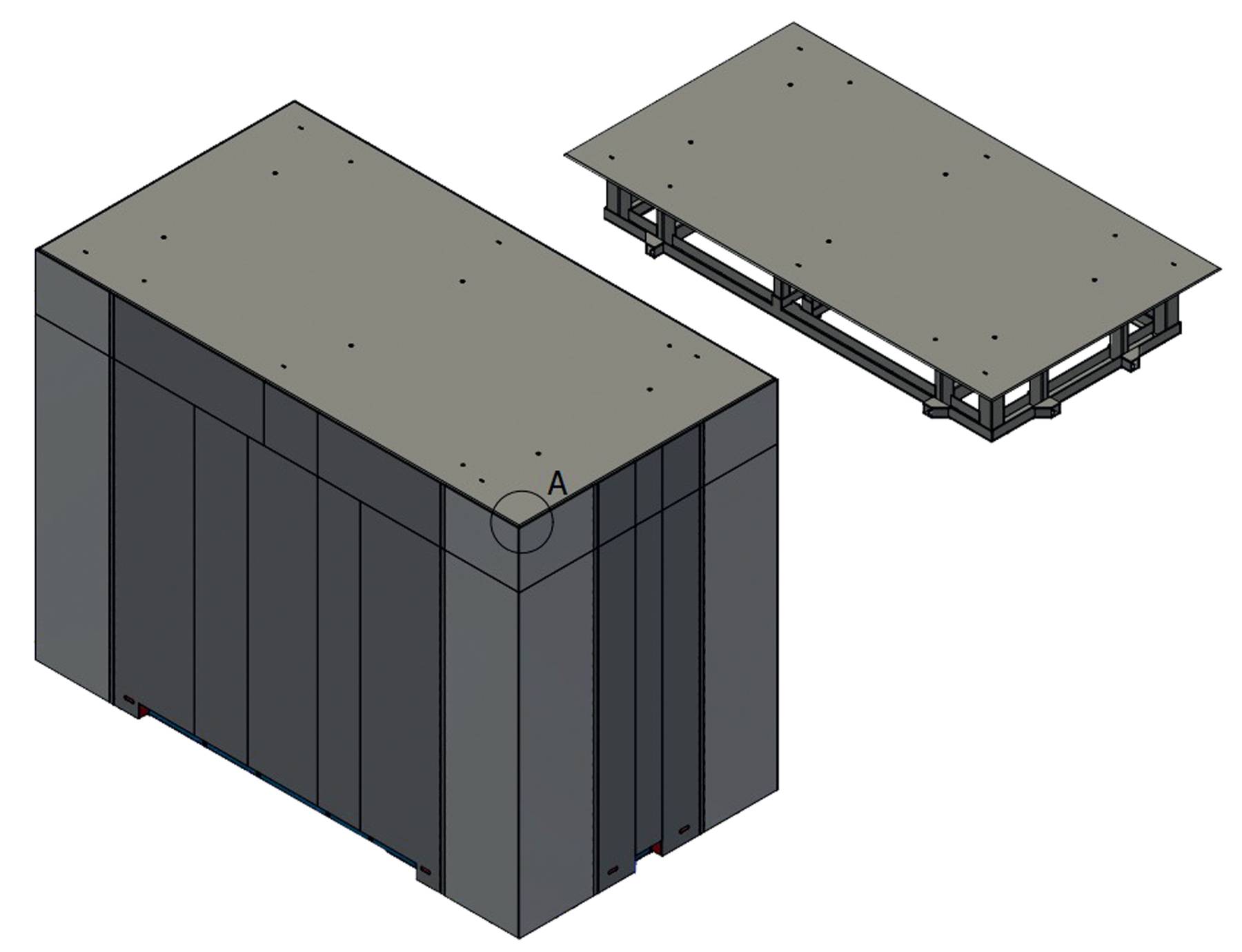

- Modularer Schrumpfkern auf Basis der Flexbox-Technologie
- Der Innenkern kann auf zwei Arten erweitert werden, um zwei Kabinentypen zu gießen:

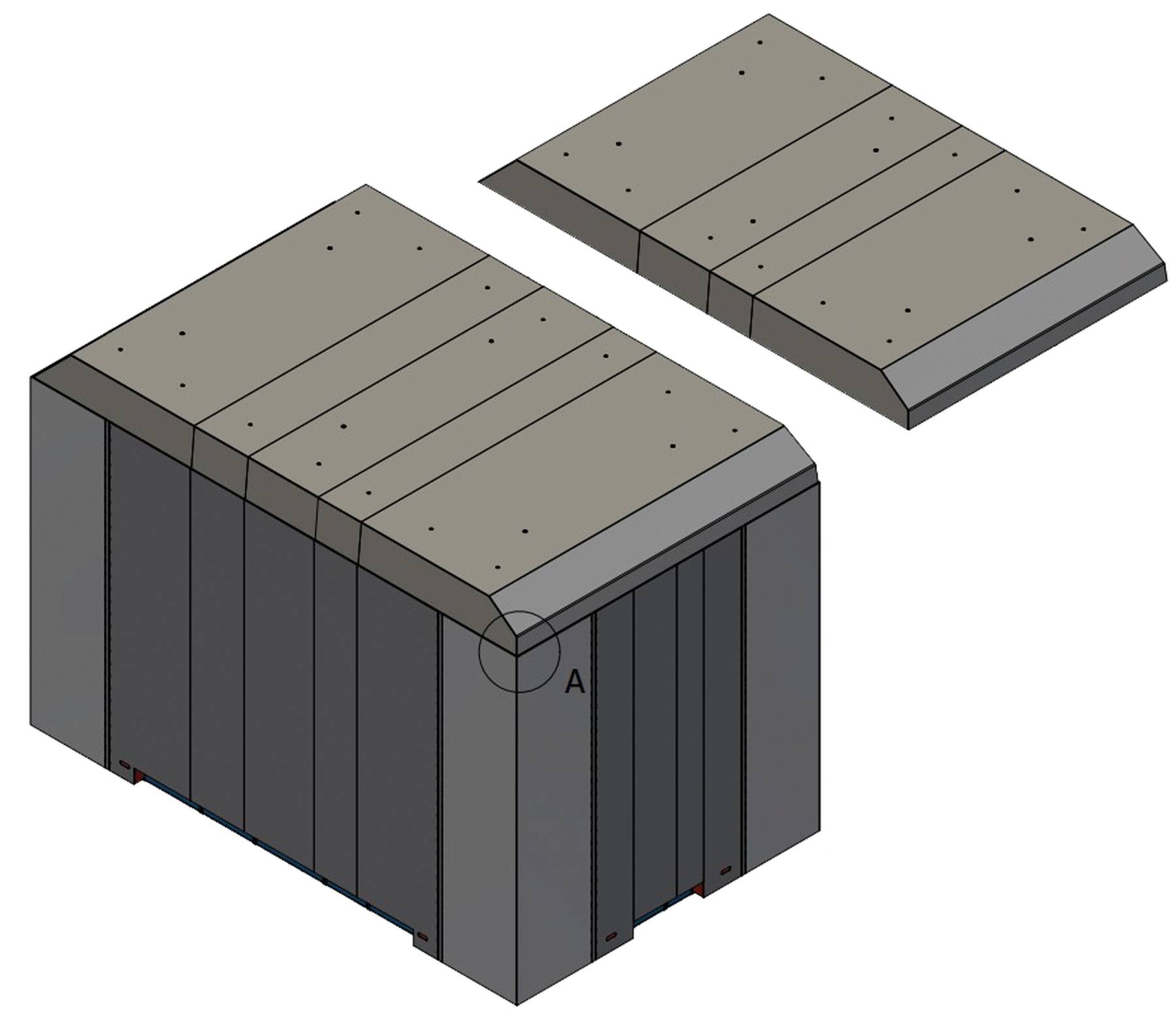

- Konische modulare Dachvolumen für das Betonieren von Kabinen mit Keller
- Gleichmäßig einsetzbare modulare Erhöhungen und zwei Dachplatten mit Fase
- Alle Bewegungen der Schalung sind hydraulisch gesteuert und mit PLC-Sensoren überwacht

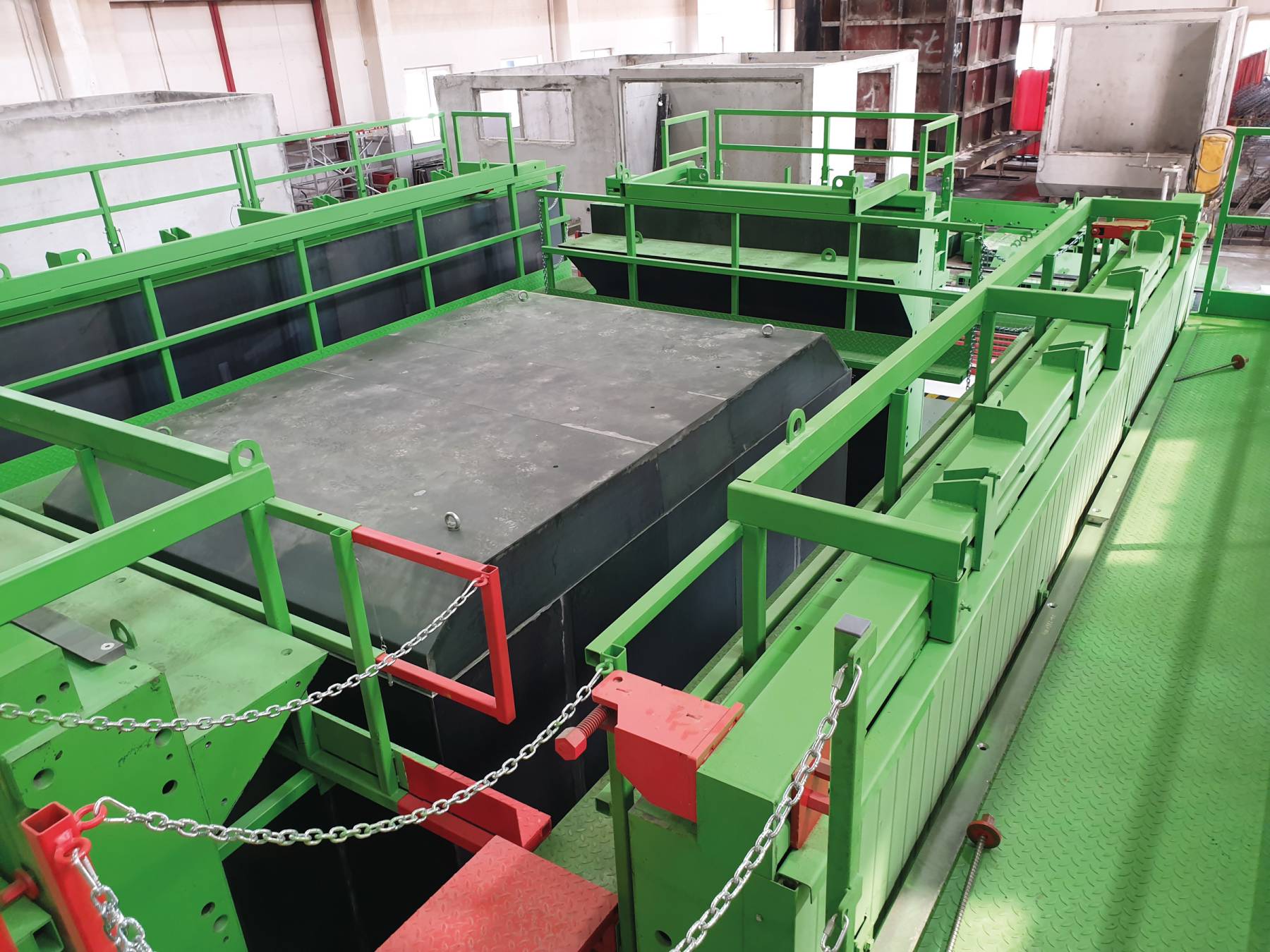

- Vier bewegliche Außenschalungen, hydraulisch verfahrbar

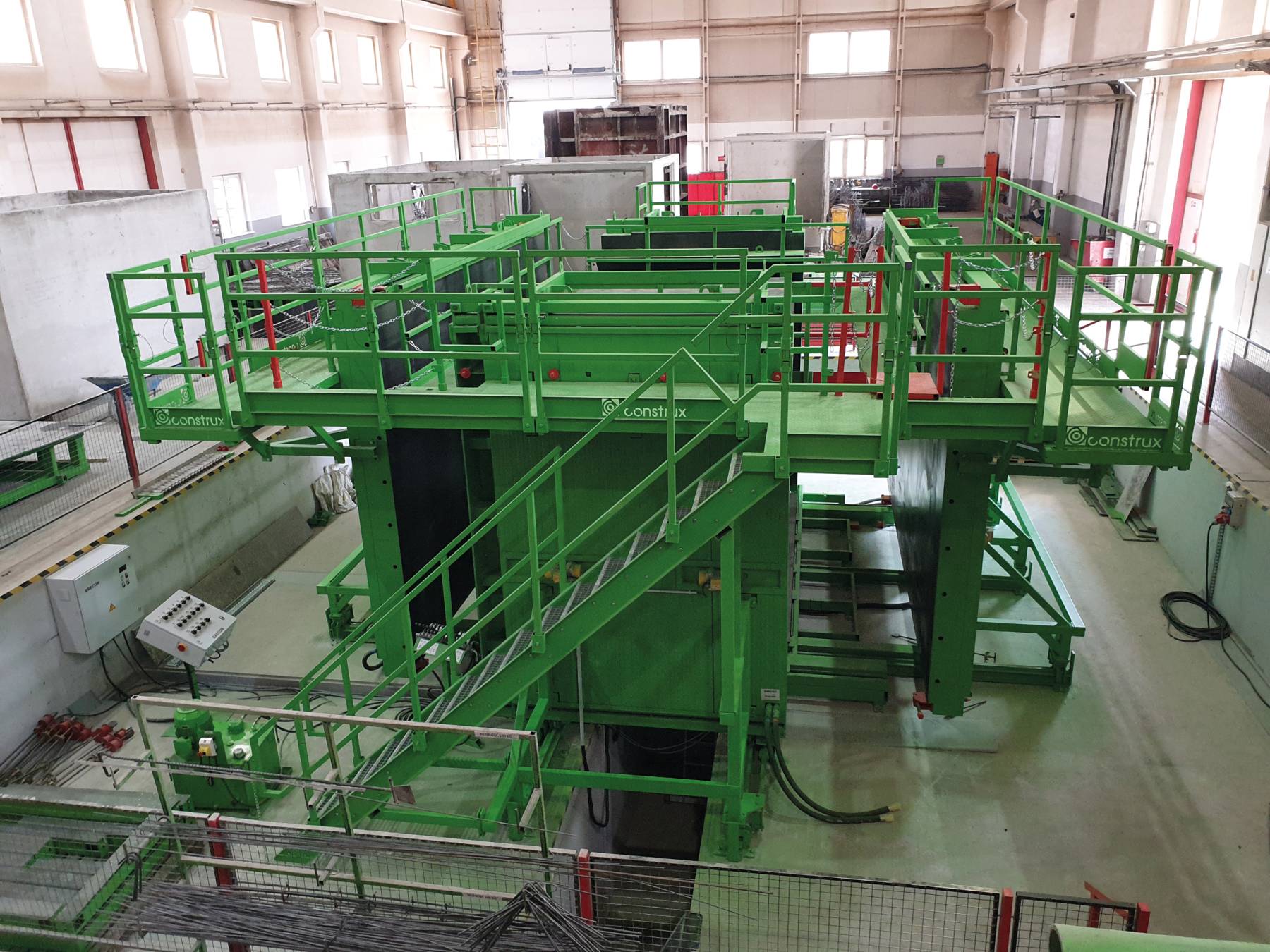

- Zusätzlicher Fallschutz für sichere Bedienung

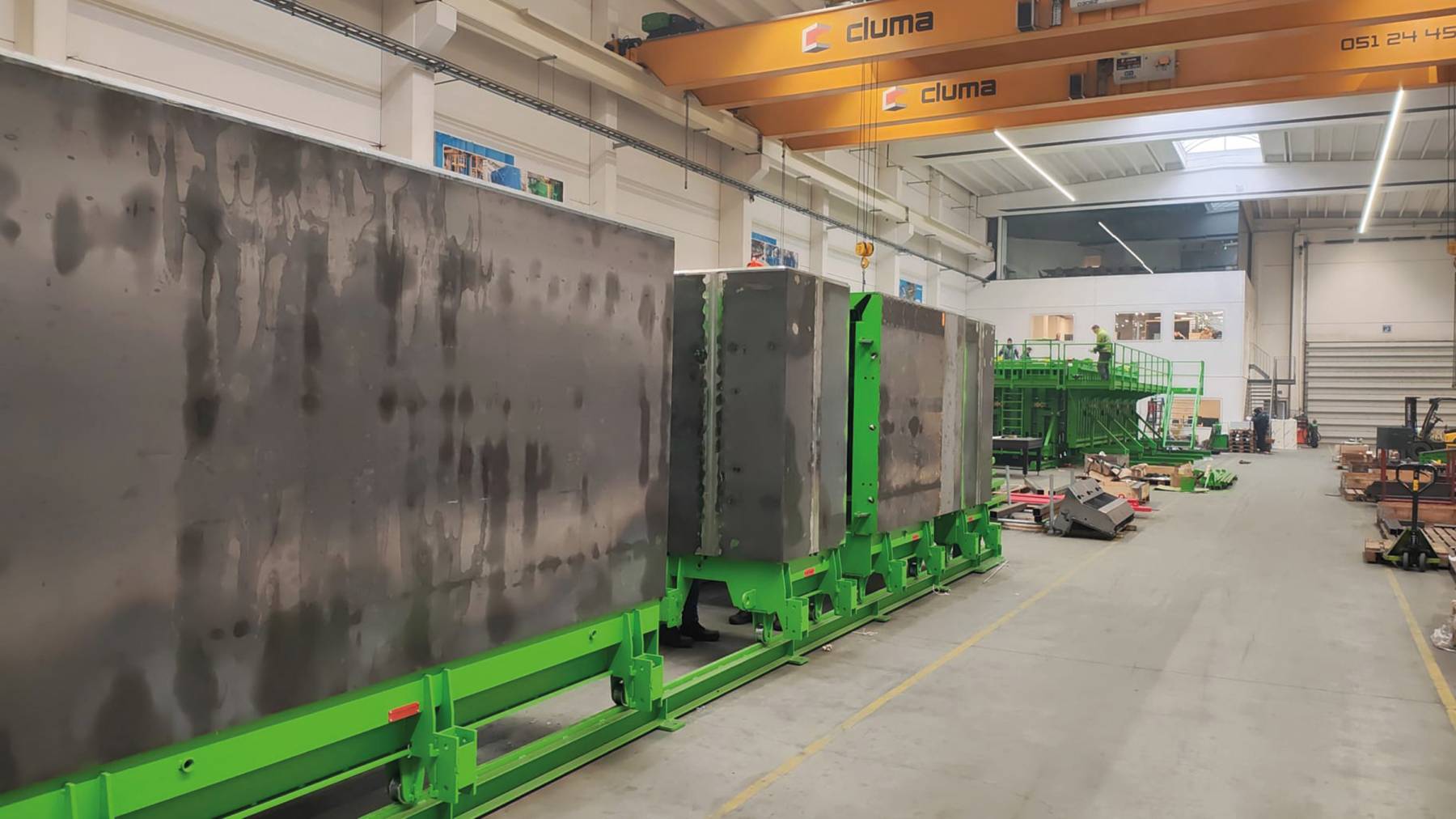

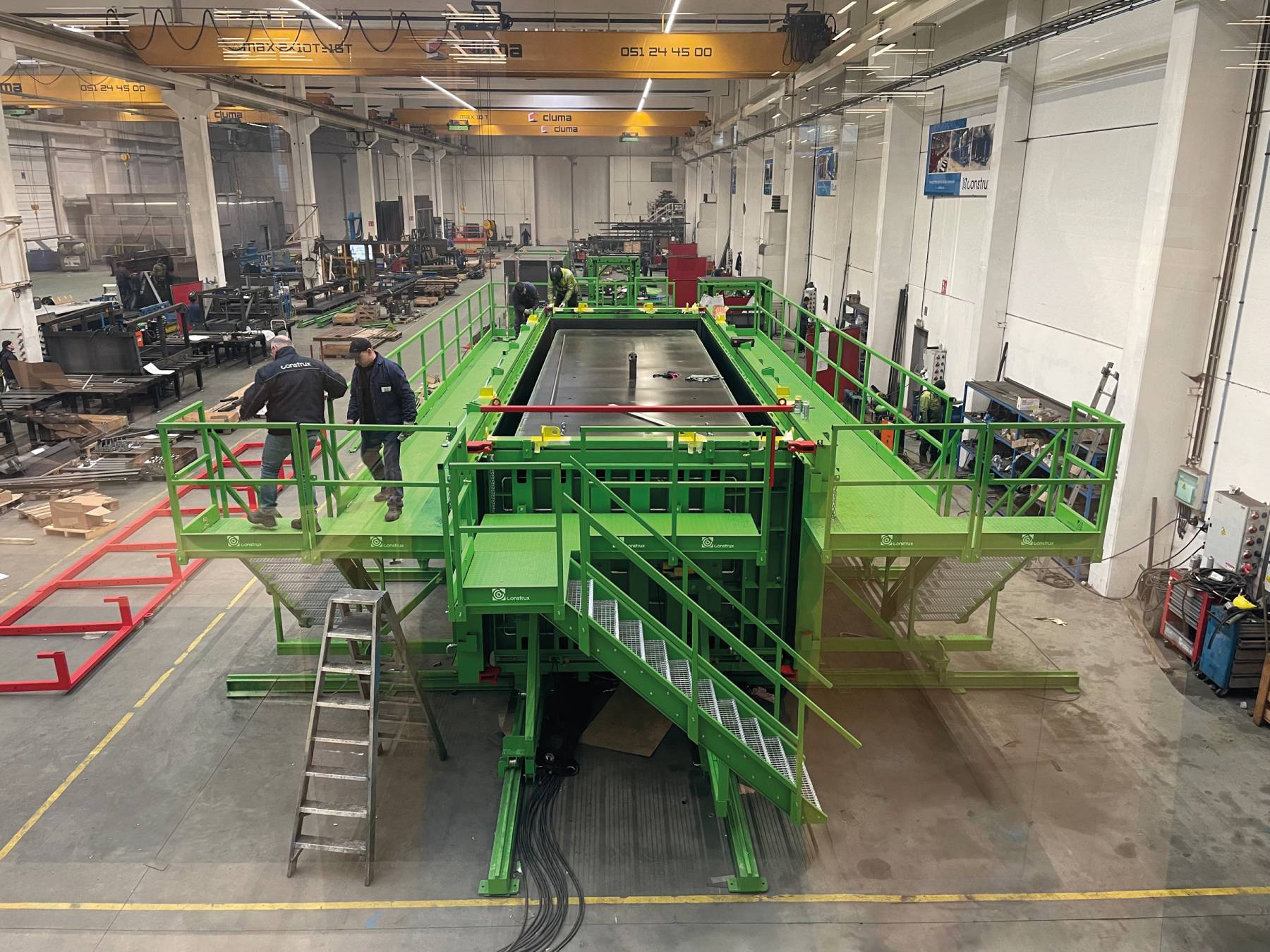

Schalung 2
Diese hydraulisch betriebene Schalung ist mit allen erforderlichen Sicherheitsfunktionen ausgestattet und bietet eine verstellbare und flexible Lösung für die gesamte Palette der Container Elemente des Kunden. Sie ermöglicht eine monolithischen Betonage, bei der Wände und Bodenplatte gleichzeitig betoniert werden. Das System eignet sich zur Herstellung von Umspannwerken mit zwei festen Breiten (2300mm und 2700mm) sowie variablen Längen. Die minimale Kastengröße beträgt 2300mm x 2150mm, während die maximale Größe 2700mm x 9800mm beträgt.

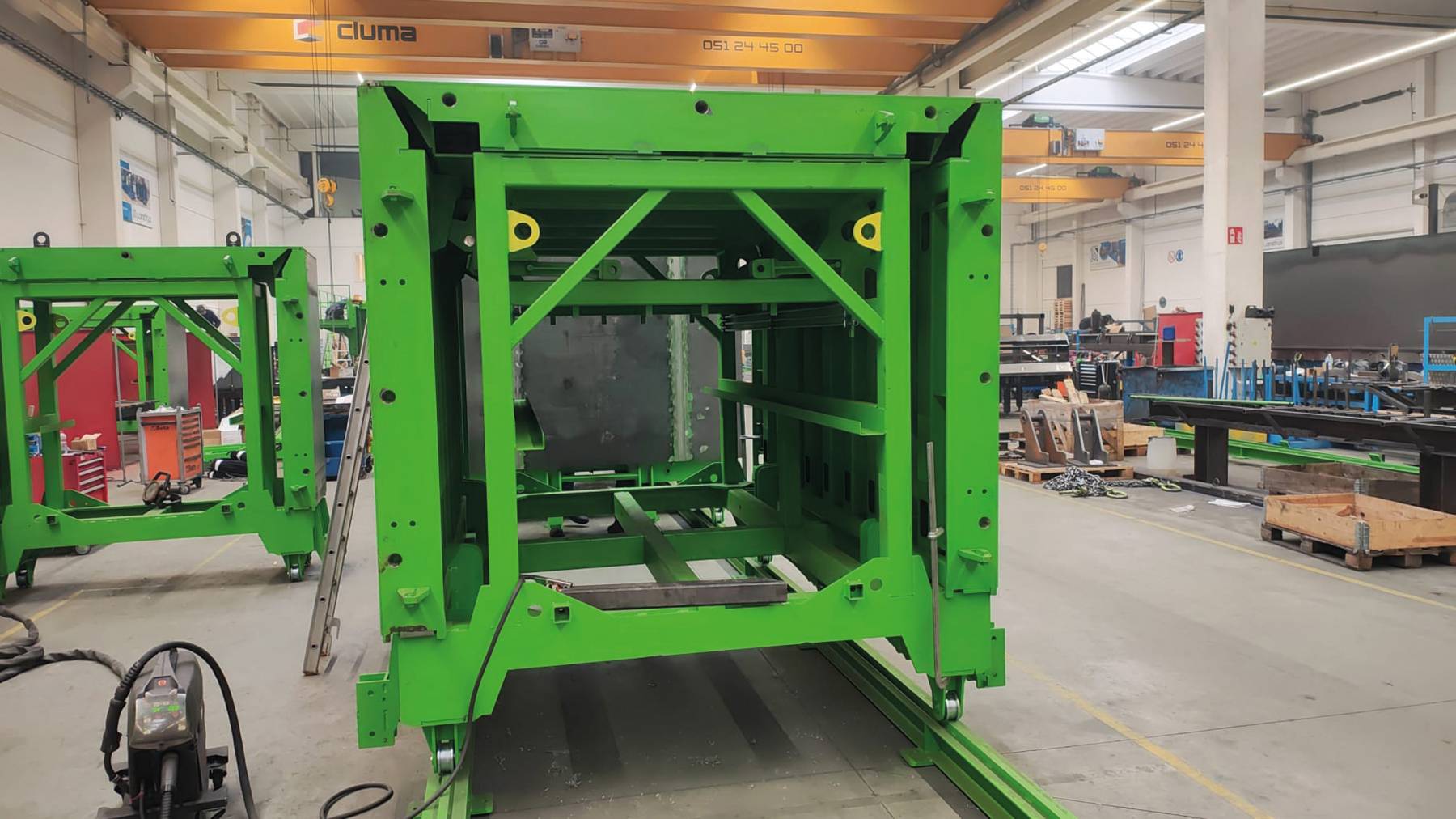

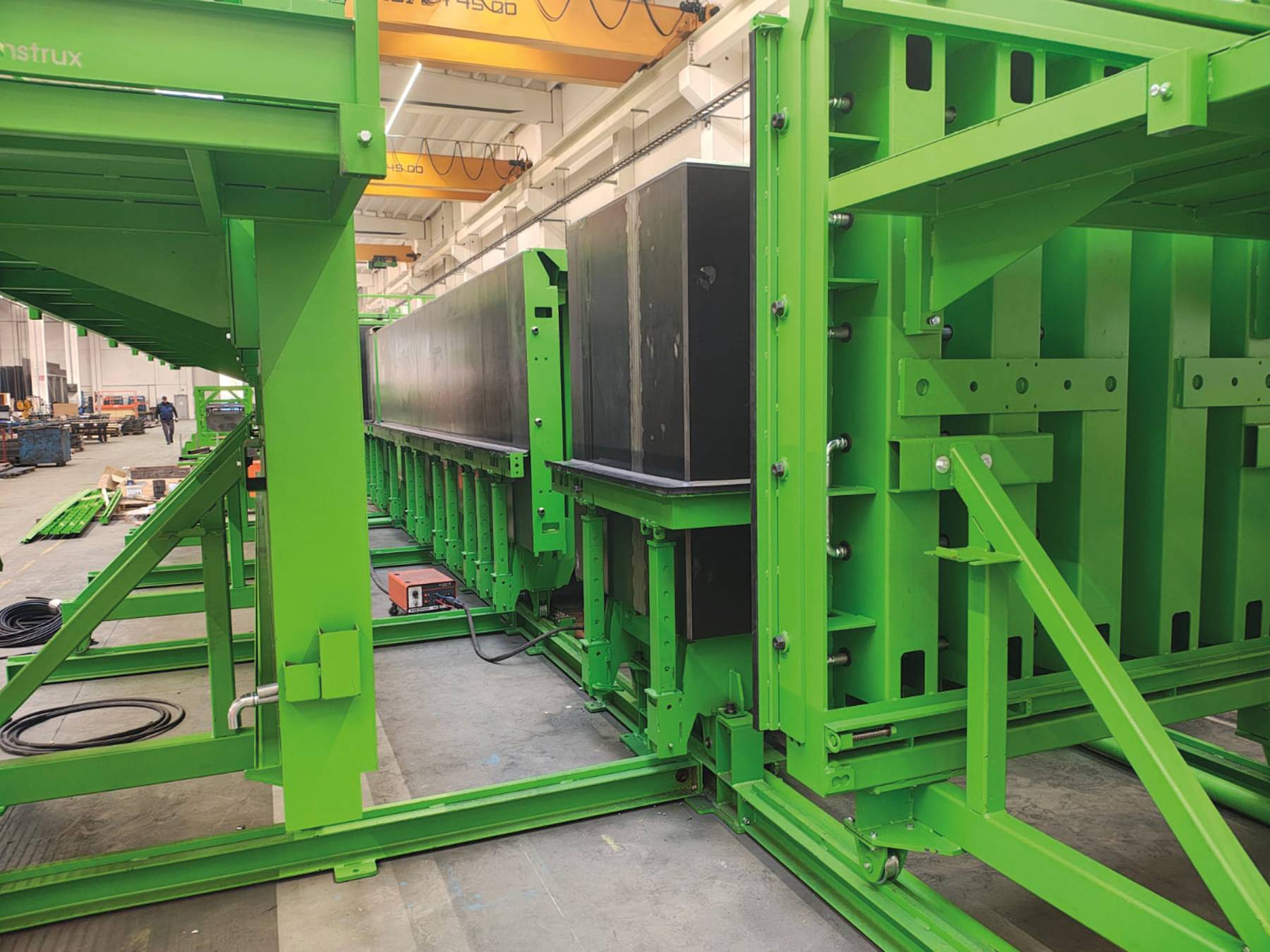

Um die Produktivität zu steigern, verfügt jede Breite über einen eigenen modularen Kern. Während der erste Kern komplett montiert und vorbereitet wird, kann der zweite Kern in der Schalung betoniert werden. Die Endsegmente sind mit einer hydraulischen Verriegelung ausgestattet. Diese Verriegelung besteht aus drei einzelnen Stiften, die jeweils über einen eigenen Hydraulikzylinder aktiviert werden. Durch dieses hydraulische Verriegelungssystem wird vermieden, dass Arbeiter den geschlossenen Kern betreten müssen, was die Sicherheit und Effizienz erheblich erhöht.
