Moldes para subestaciones y salas técnicas
Dos moldes hidráulicos modulares de alta gama para una producción masiva de estaciones transformadoras prefabricadas

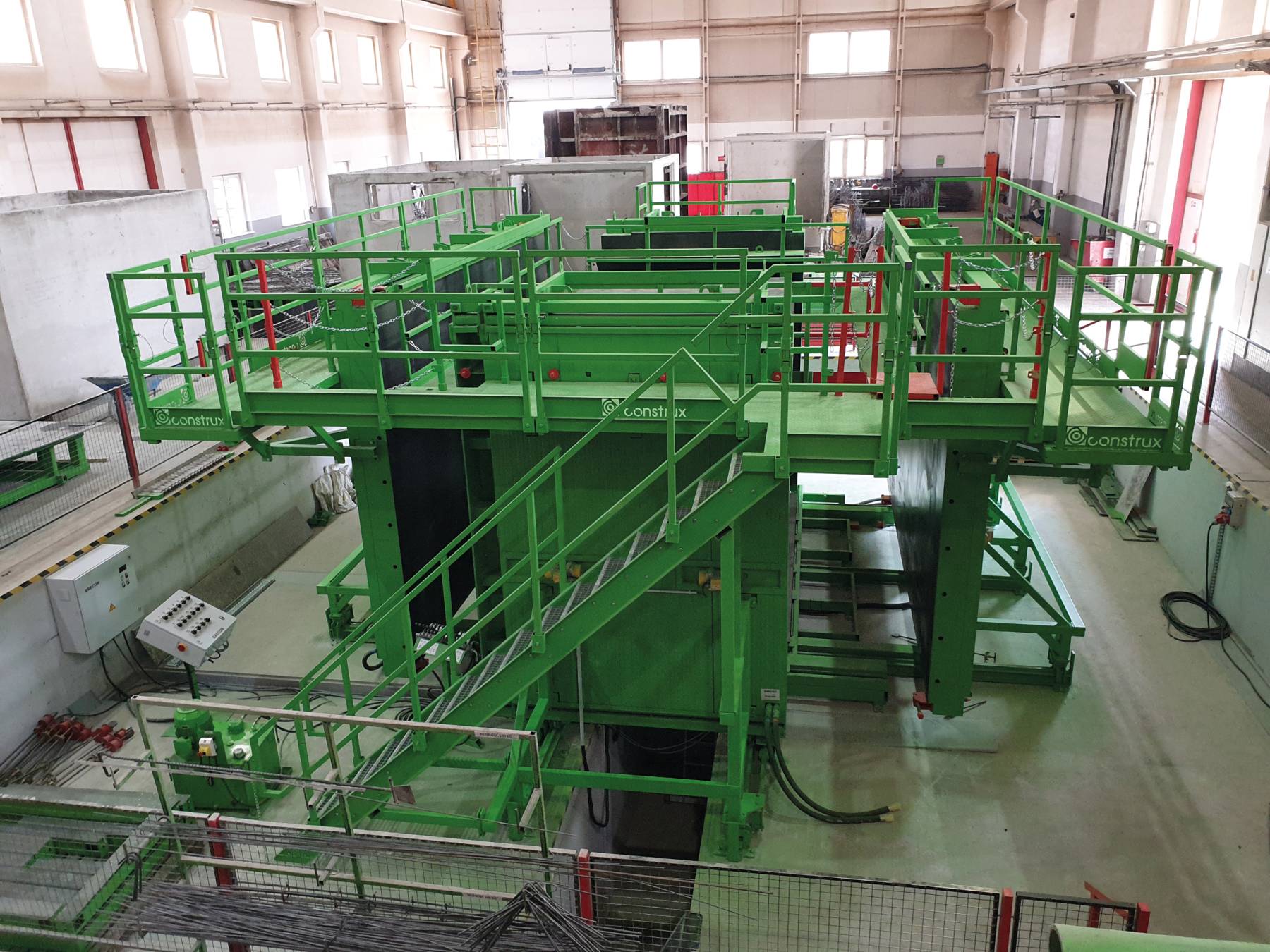

Molde 1

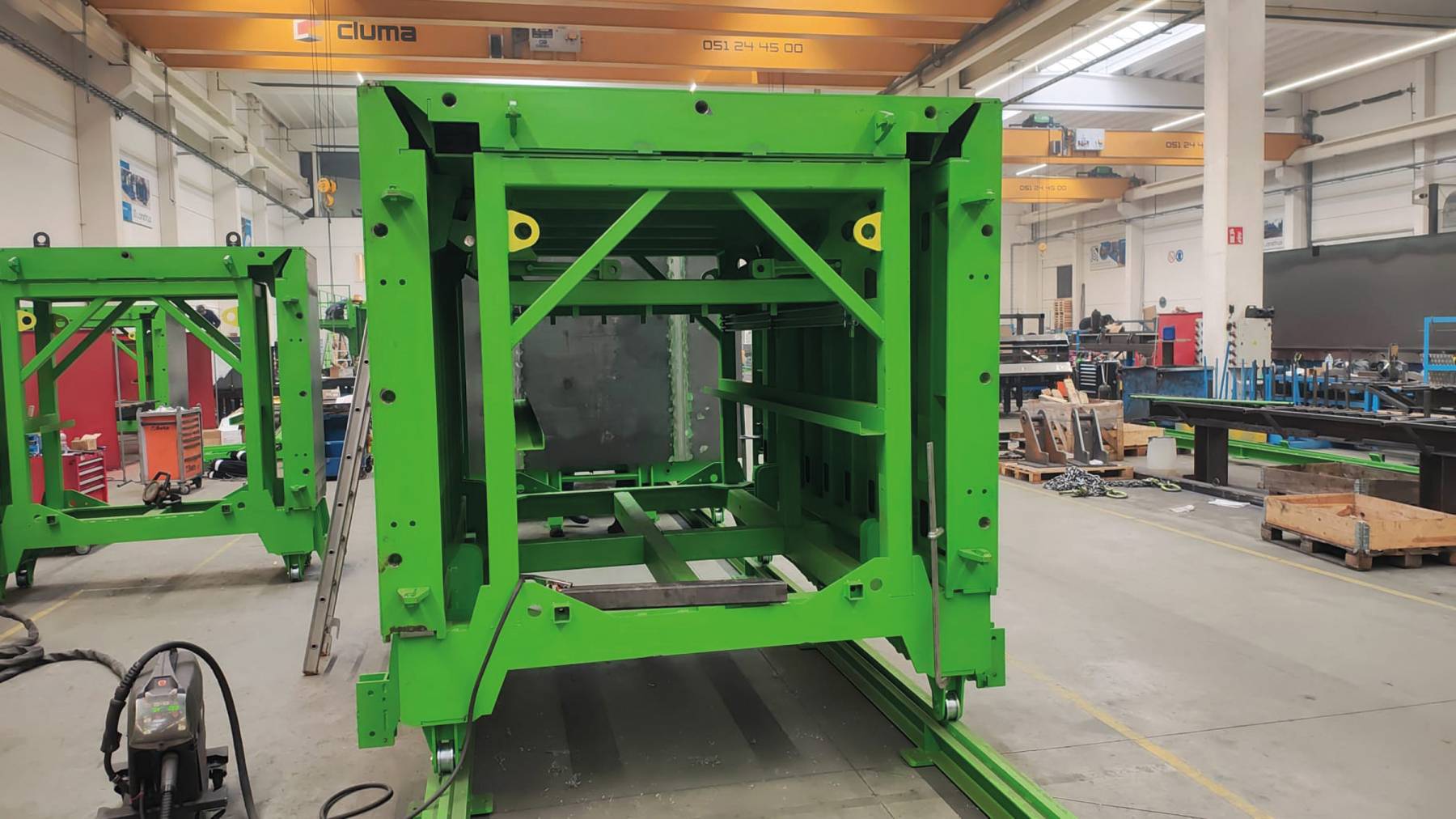

Molde hidráulico modular con las siguientes características destacadas:
- Núcleo retráctil modular basado en la tecnología Flexbox.

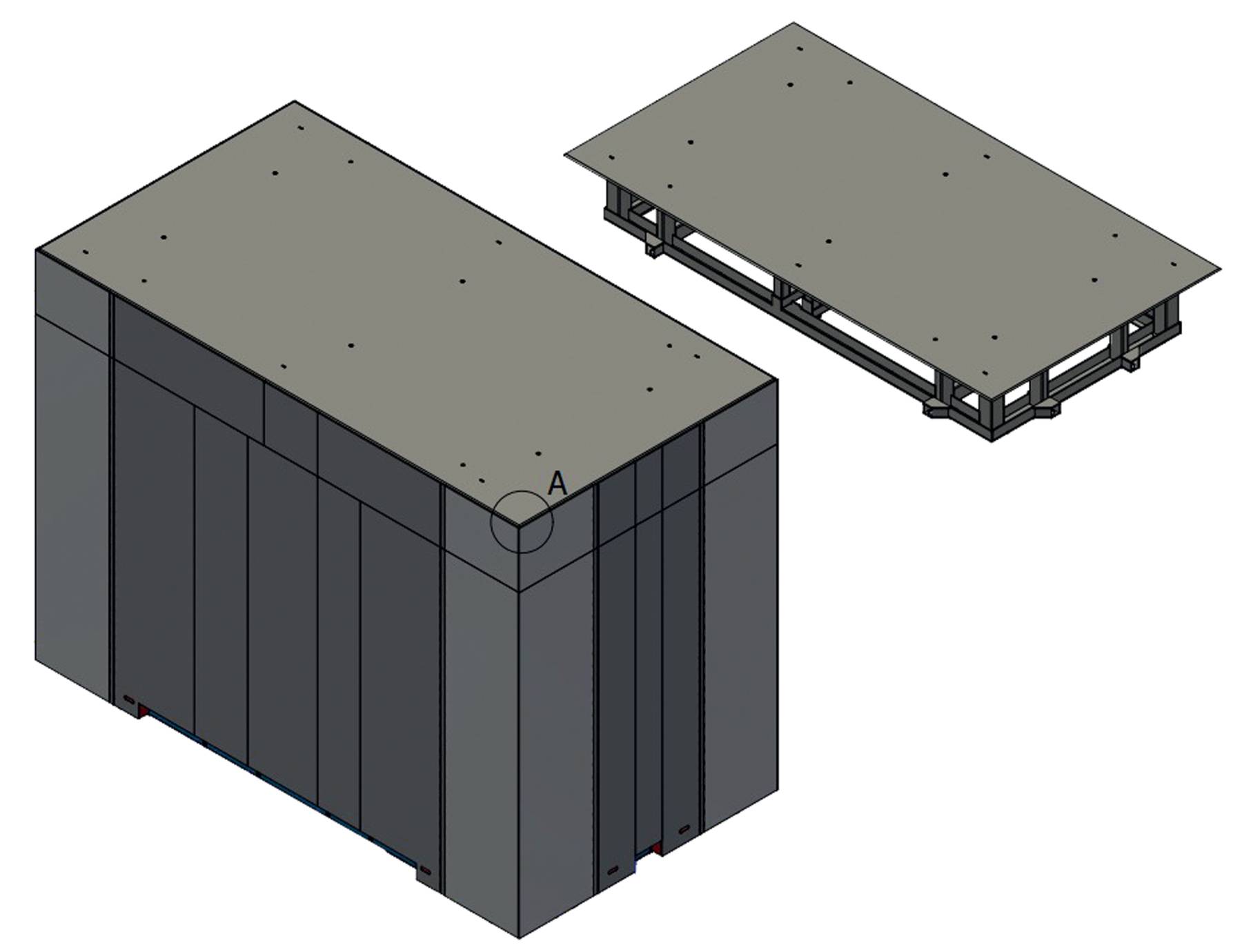

- El núcleo puede expandirse de dos maneras para permitir el vertido de hormigón de los dos tipos de cabinas:
- Volúmenes de techo modulares cónicos (para el vertido de hormigón de cabinas con sótano).

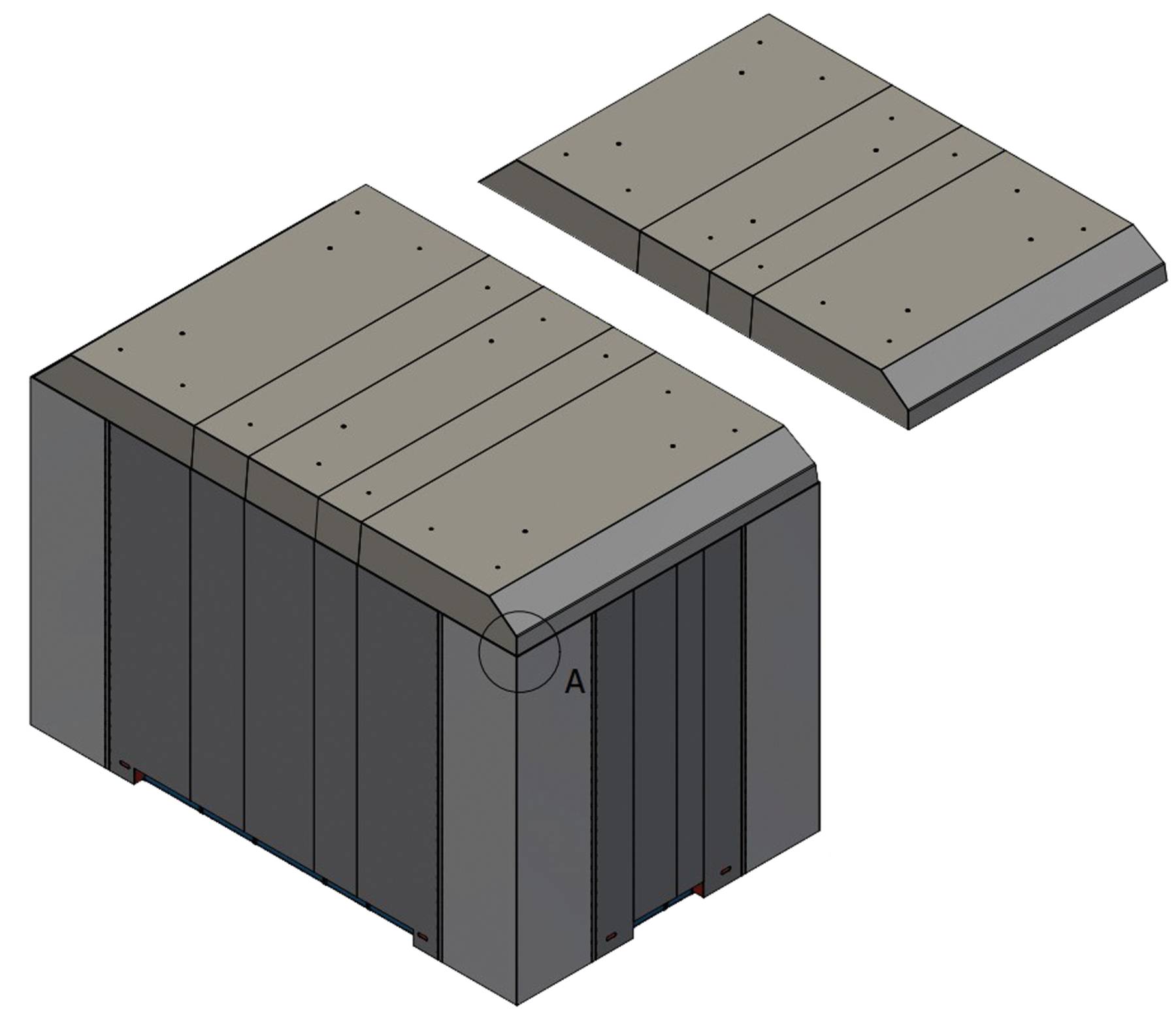

- Elevación modular retráctil y dos placas de techo con chaflán. Todos los movimientos del molde son hidráulicos y controlados por sensores PLC.

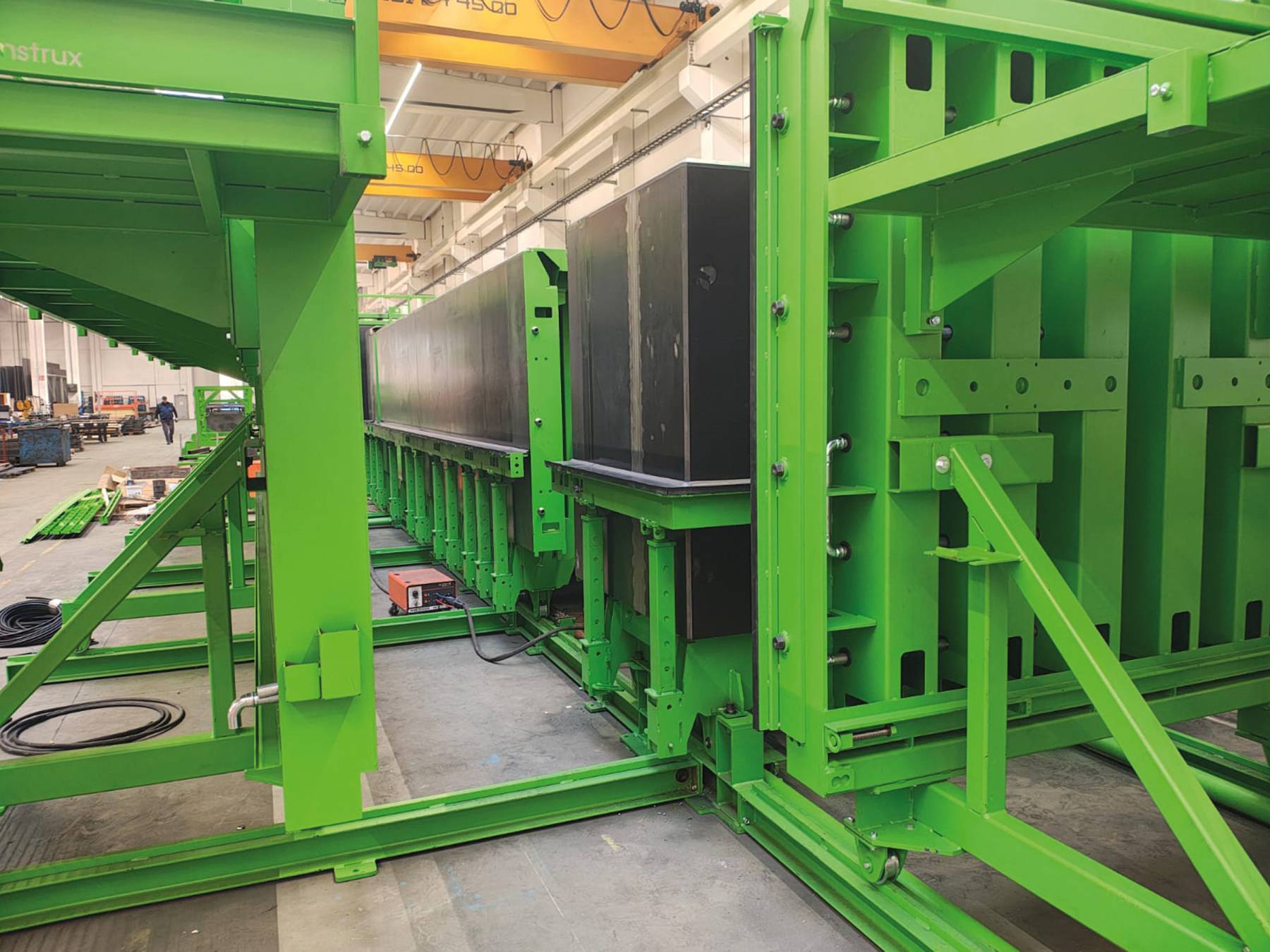

- Cuatro paneles de revestimiento móviles para el desplazamiento hidráulico.

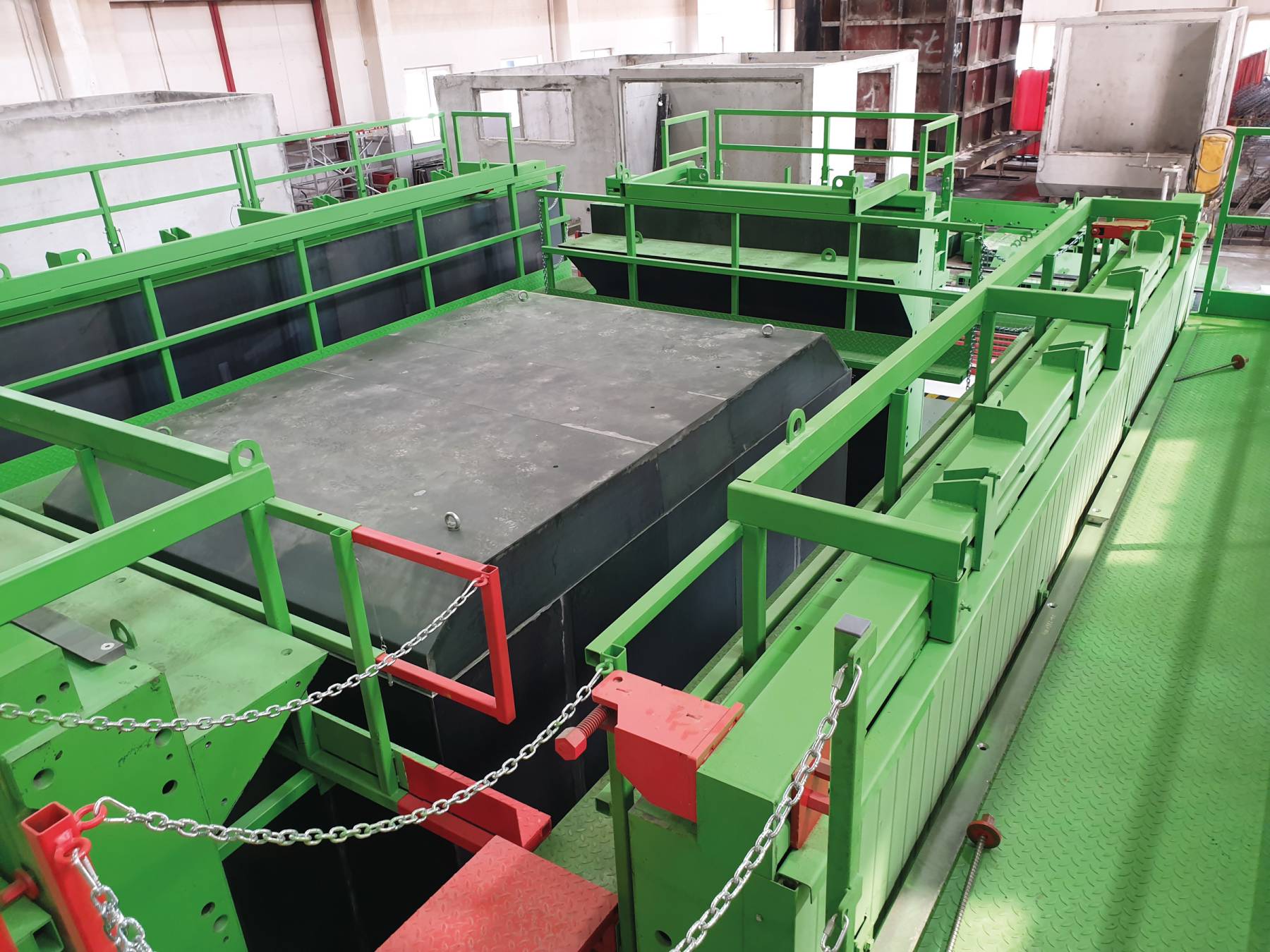

- Protección adicional contra caídas.

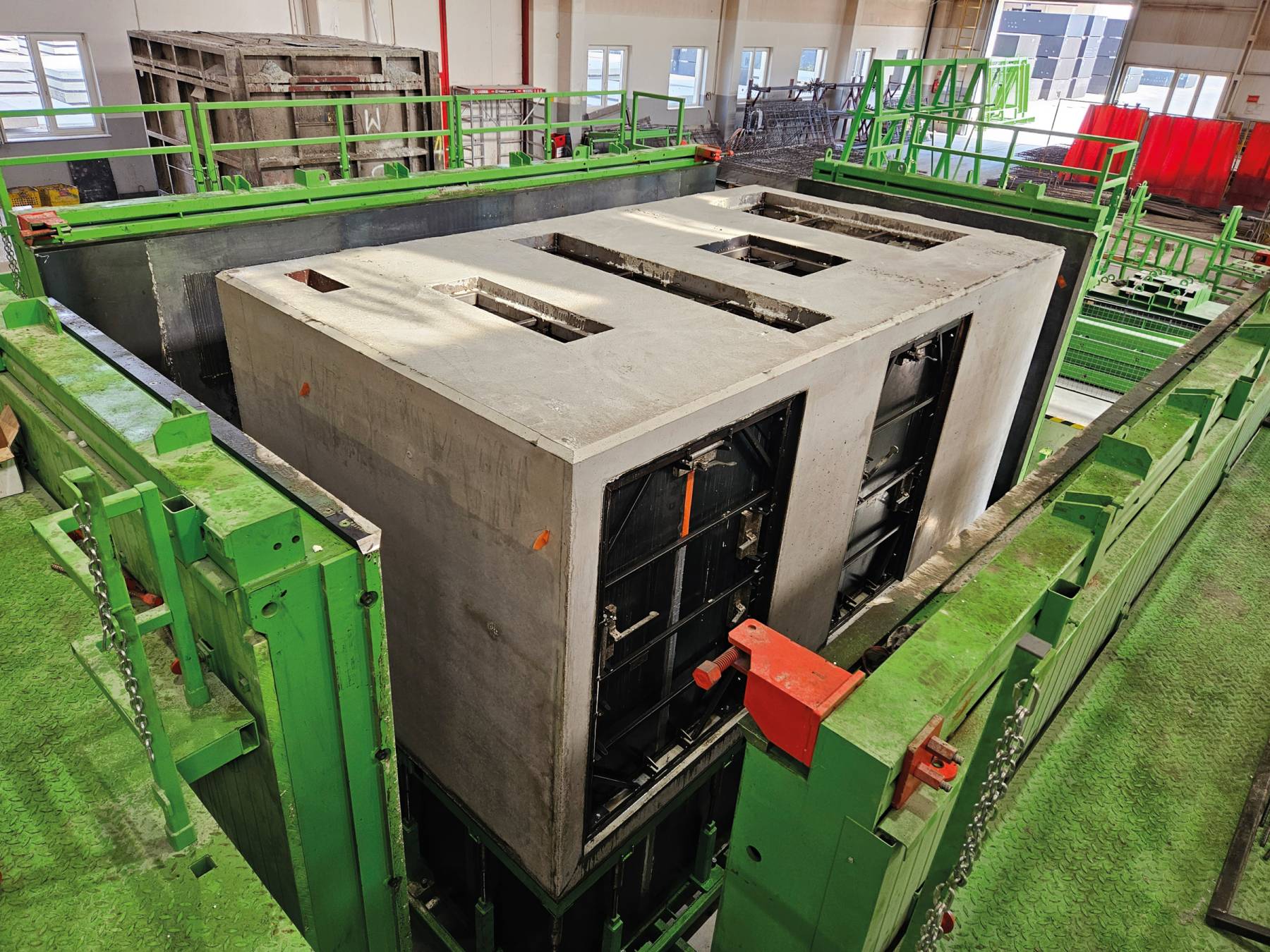

Molde 2

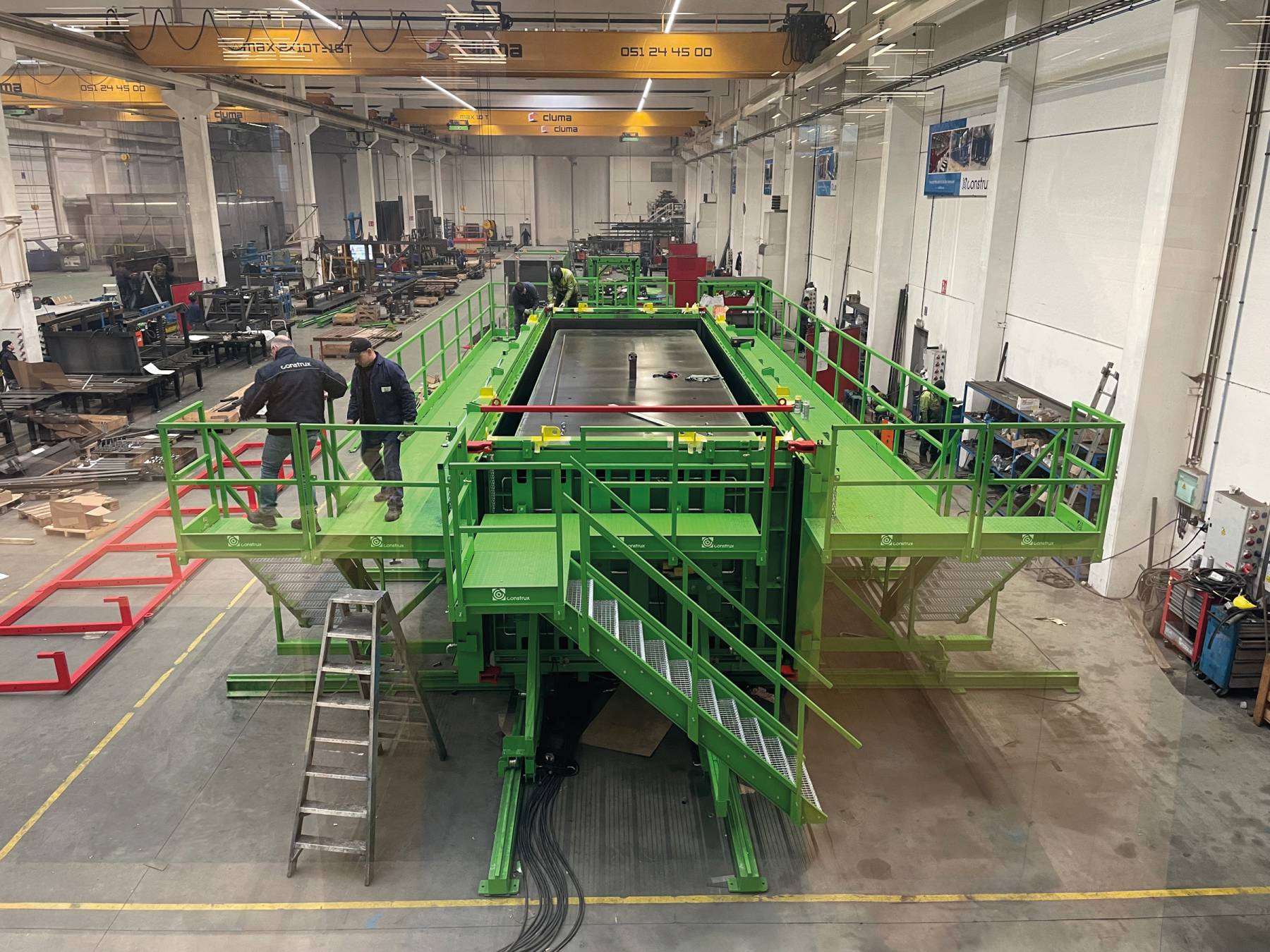

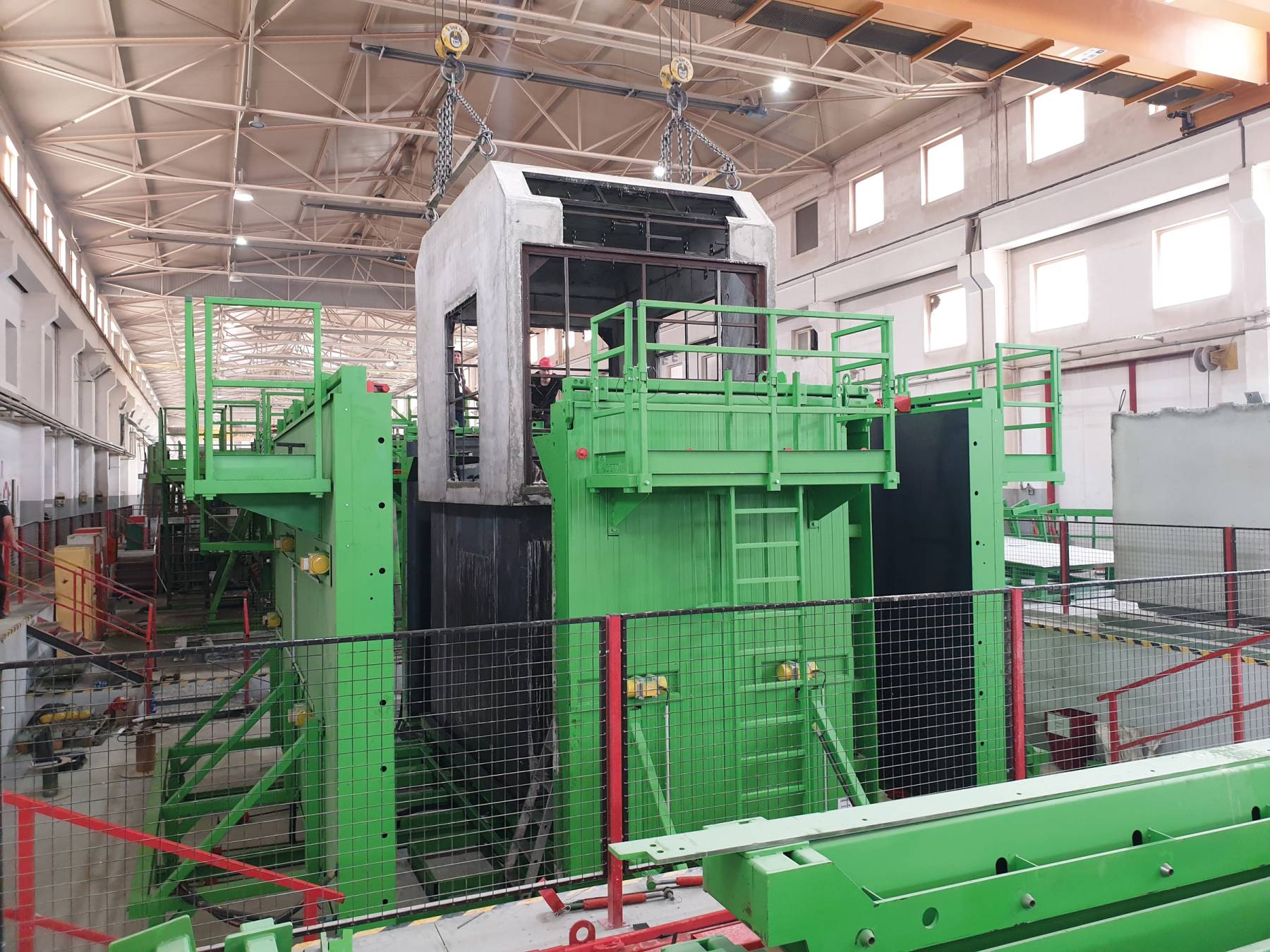

Molde operado hidráulicamente, equipado con todas las características de seguridad requeridas. Es una solución ajustable y flexible para toda la gama de contenedores del cliente, permitiendo un vertido de hormigón monolítico de paredes y losa base al mismo tiempo.

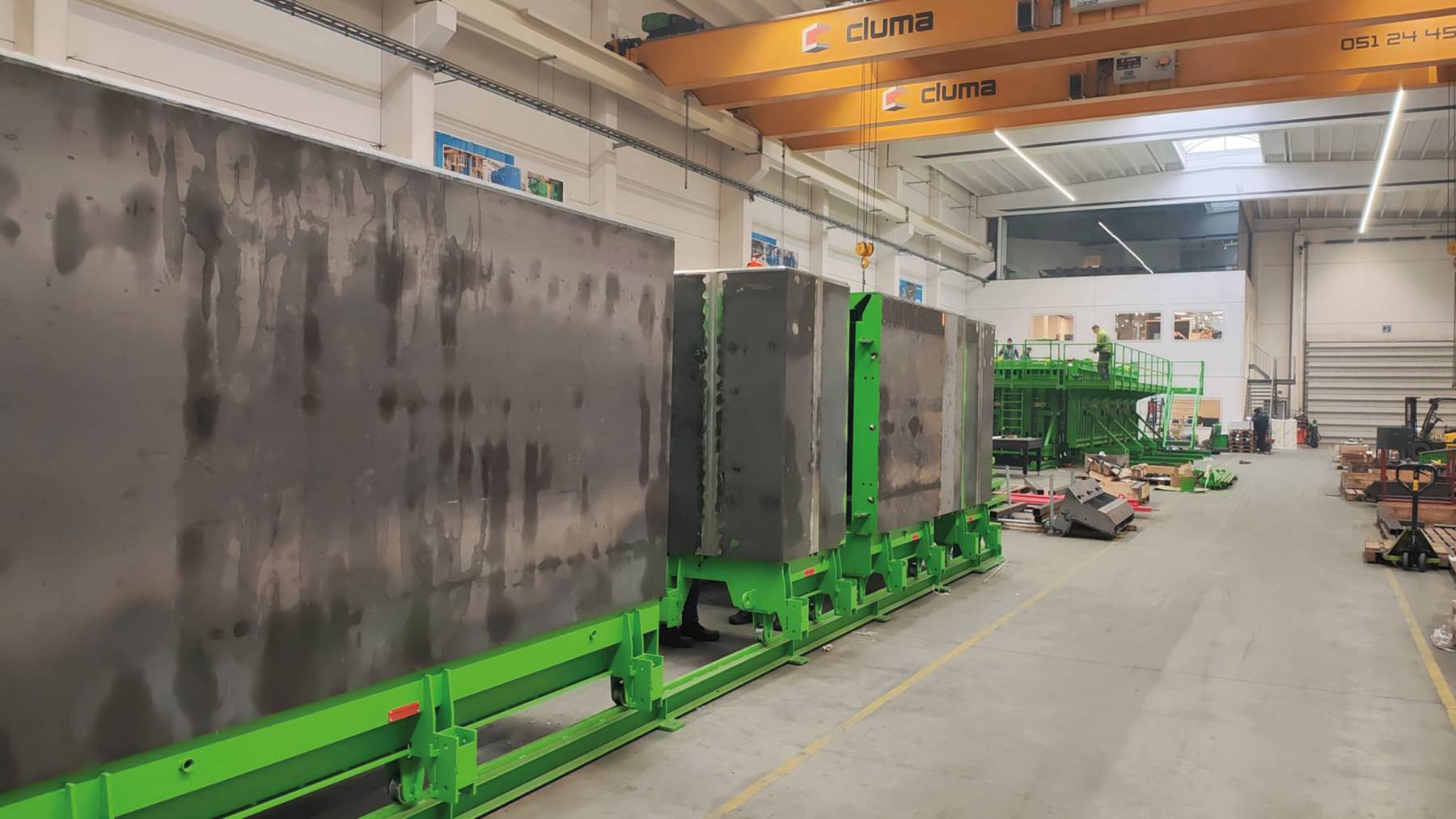

El sistema es adecuado para hacer subestaciones que vienen con dos anchos fijos (2300 y 2700) y diferentes longitudes, formando una caja de tamaño mínimo de 2300 x 2150 mm y un tamaño máximo de 2700 x 9800 mm. Para aumentar la productividad, cada ancho dispone de un núcleo modular individual. El primer núcleo puede montarse y prepararse por completo mientras el segundo núcleo se funde en el molde. Los segmentos finales están equipados con un bloqueo hidráulico. Este dispositivo de bloqueo hidráulico consta de 3 pasadores individuales que tienen cada uno un cilindro hidráulico para activarlos. El bloqueo hidráulico evita que los trabajadores tengan que entrar en el núcleo cerrado al montarlo.
