Bastidores y camas autoreactivas

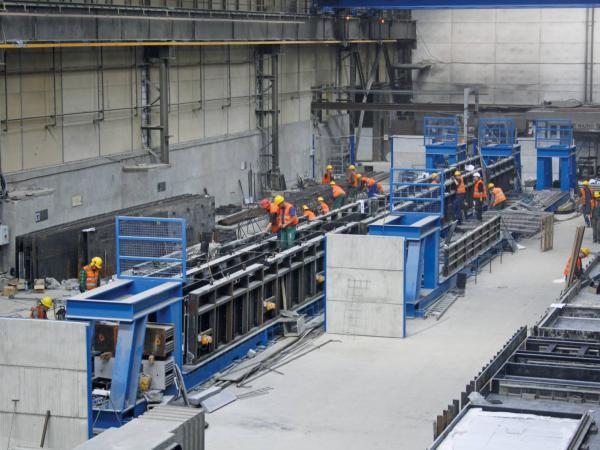

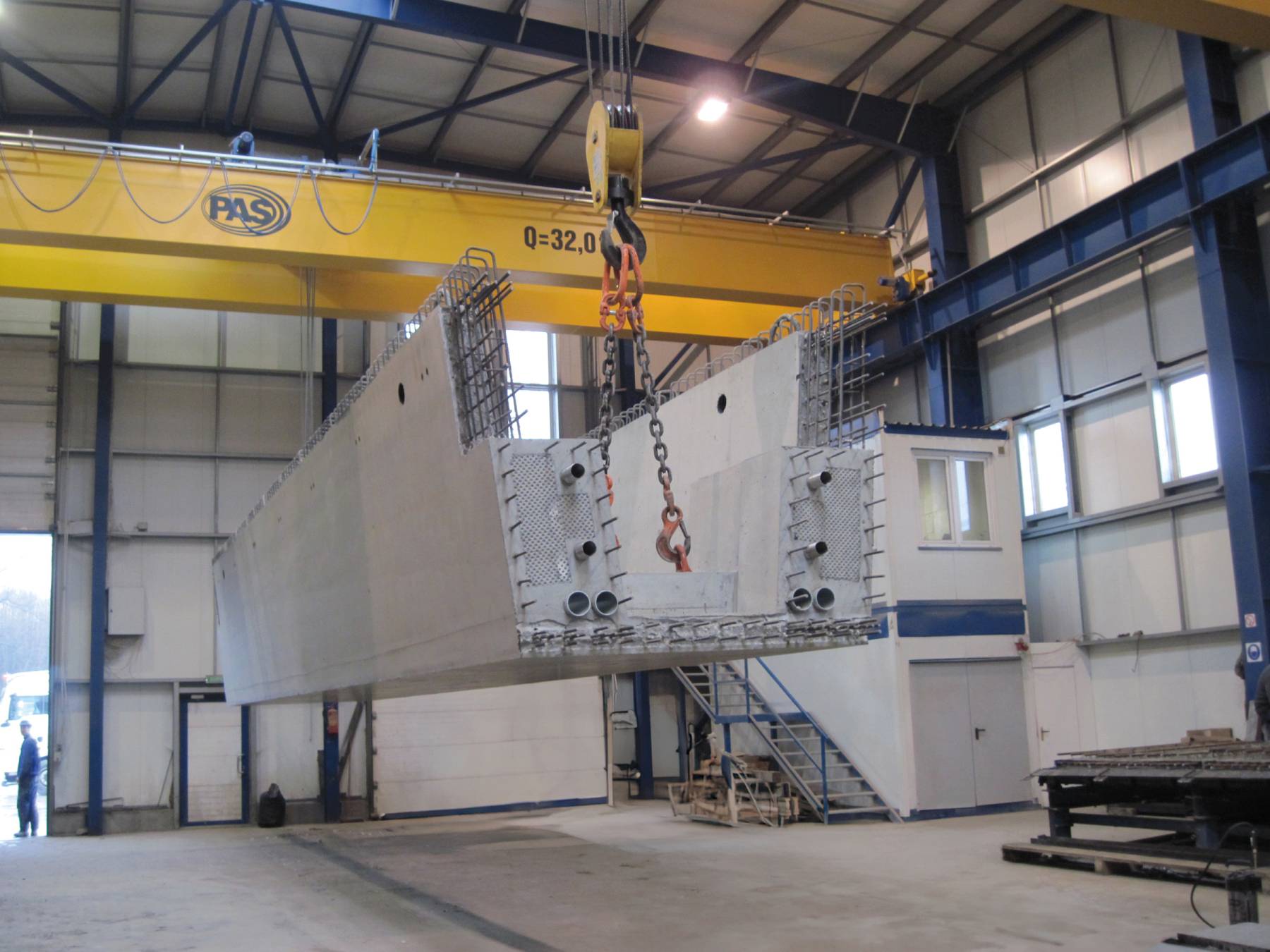

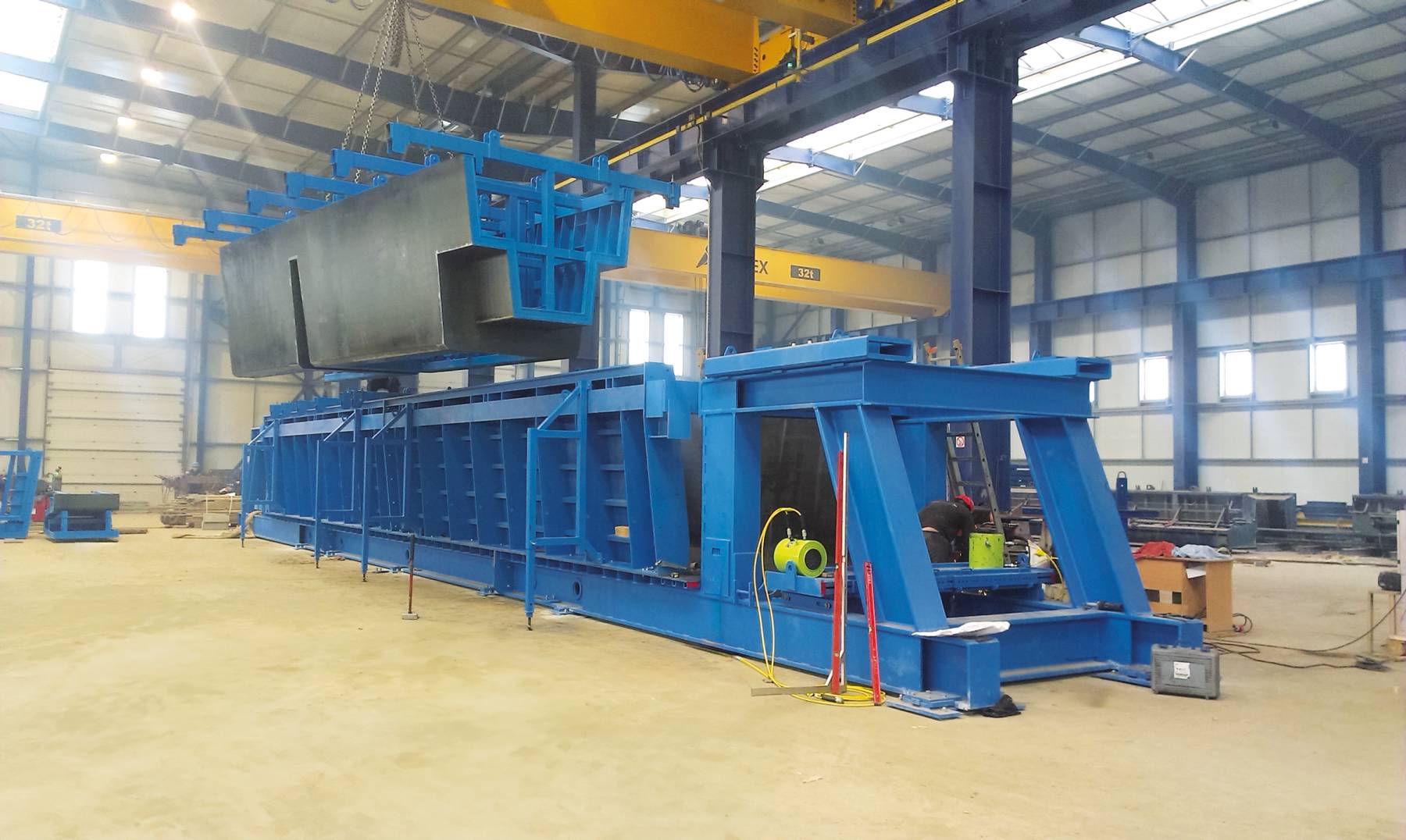

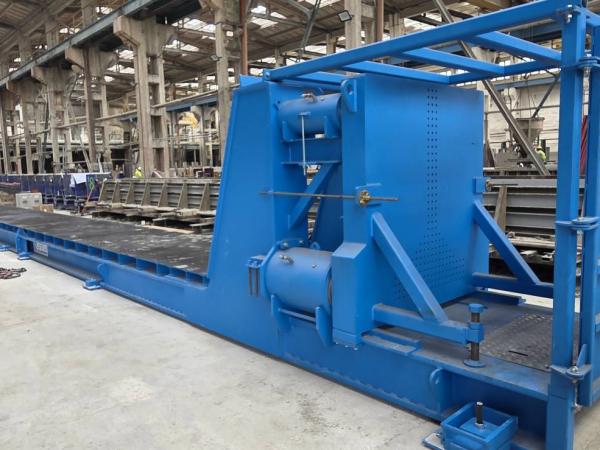

Línea autoreactiva para vigas de puente en forma de U
Esta línea autoreactiva está equipada con paneles laterales reactivos para la fabricación de 4 tipos de vigas de puente en forma de U.
El elemento más largo mide 15 m y cuenta con 48 torones de pretensado:
- 22 x 21T con 75 mm de excentricidad
- 22 x 21T con 125 mm de excentricidad
- 4 x 21T con 2 m de excentricidad
La fuerza total de pretensado de 1000T se distribuye entre la línea y los paneles laterales. La parte superior de los paneles laterales puede alojar un bastidor en el que se suspenden 2 moldes modulares de núcleo abierto.
Estos bastidores resisten las fuerzas laterales ejercidas por el hormigón fresco sobre los paneles laterales, evitando la deformación de la cama. La línea autoreactiva también puede utilizarse sin los paneles laterales, en cuyo caso la carga máxima se limita a 600T con una excentricidad de 400 mm.
