Châssis et bancs auto résistants

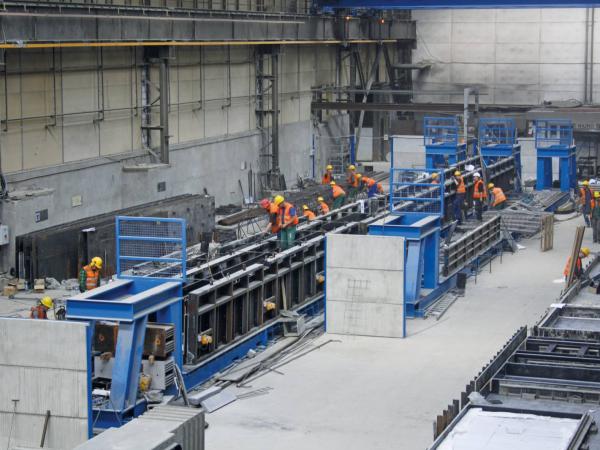

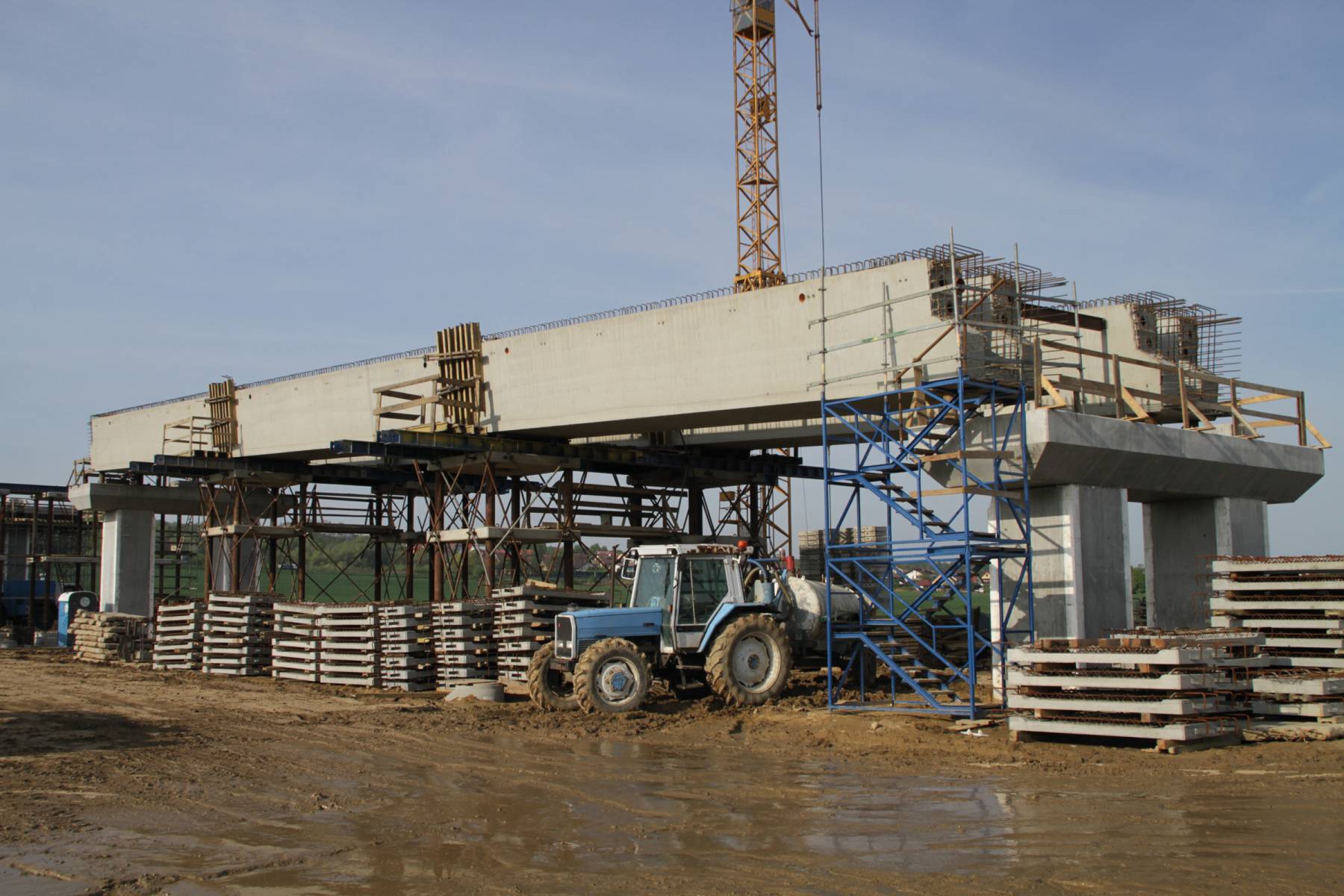

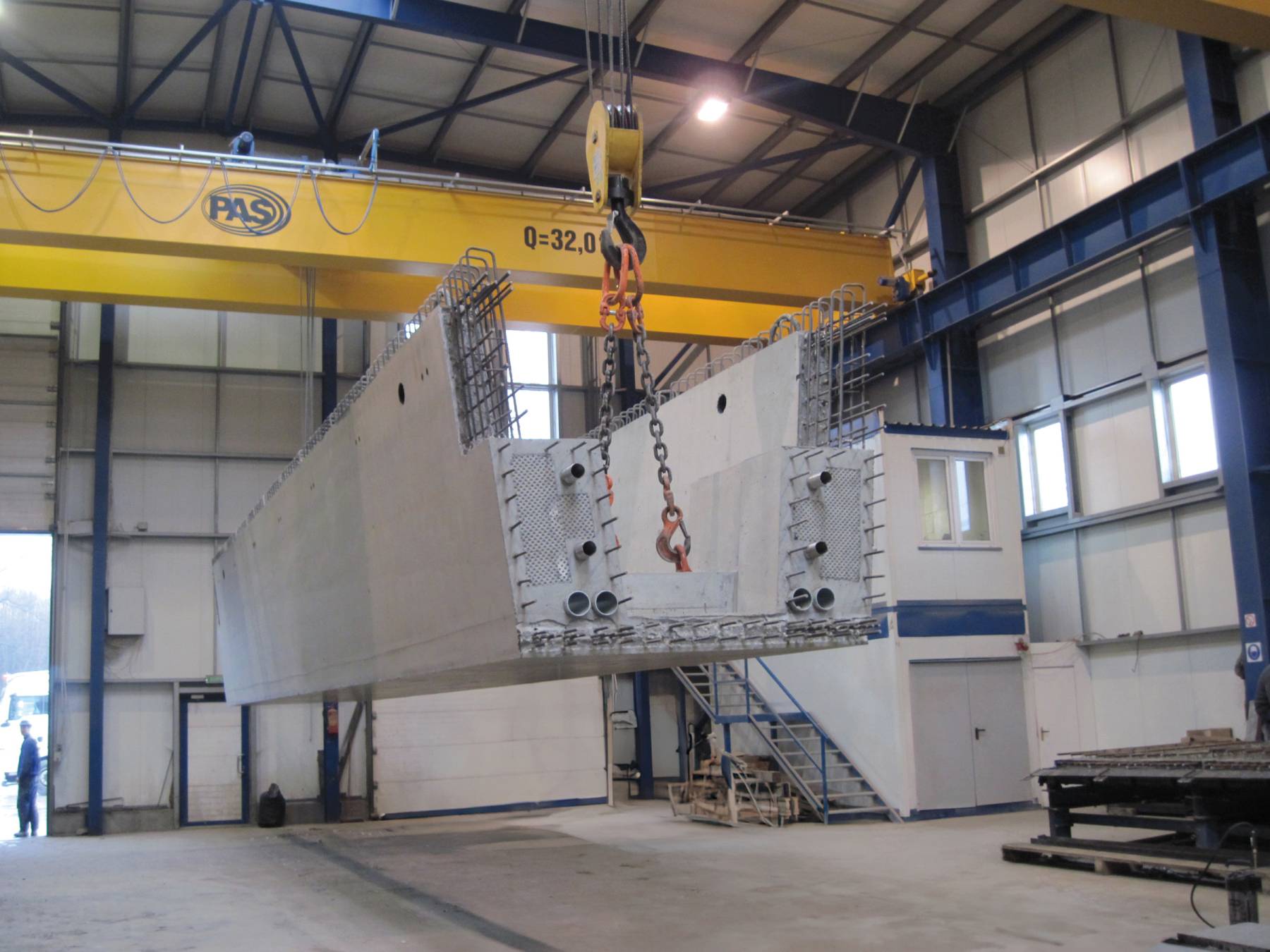

Lit de coffrage auto résistant pour des poutres de pont en forme U

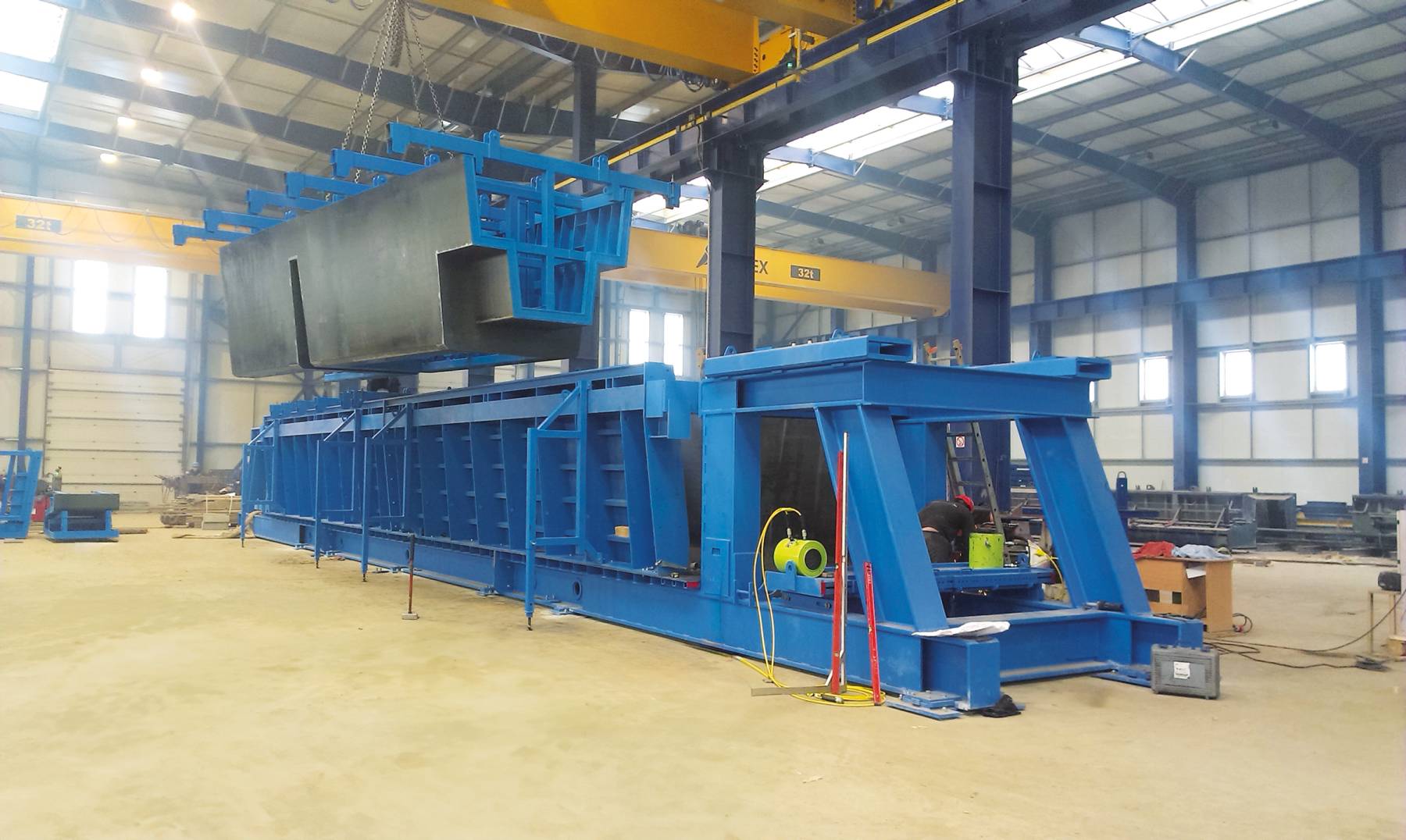

Dans ce projet le client a opté pour un lit de précontrainte avec un ensemble de panneaux latéraux, auto résistants et amovibles pour la réalisation de 4 types de poutres en forme de U.
L’élément le plus long a 15m et contient 48 torons précontraints:
- 22 torons de 21T, excentricité 75mm
- 22 torons de 21T, excentricité 125mm
- 4 torons de 21T, excentricité 2m

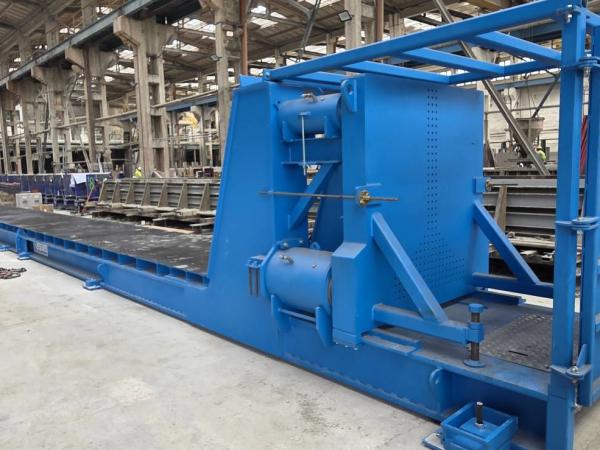

La charge maximale de 1000T est repartie d’une part sur le lit de précontrainte et d’autre part sur les panneaux latéraux rigides. Sur le dessus de ces panneaux un cadre peut être posée auquel le noyau ouvert et modulaire peut être pendu. Ce cadre offre également résistance aux forces latérales exercées et au flambage. Le lit peut également être employé sans les panneaux latéraux. Dans ce cas la charge admissible est de 600T avec une excentricité de 400mm et 240Tm.
