Samonośne ramy i linie naciągowe

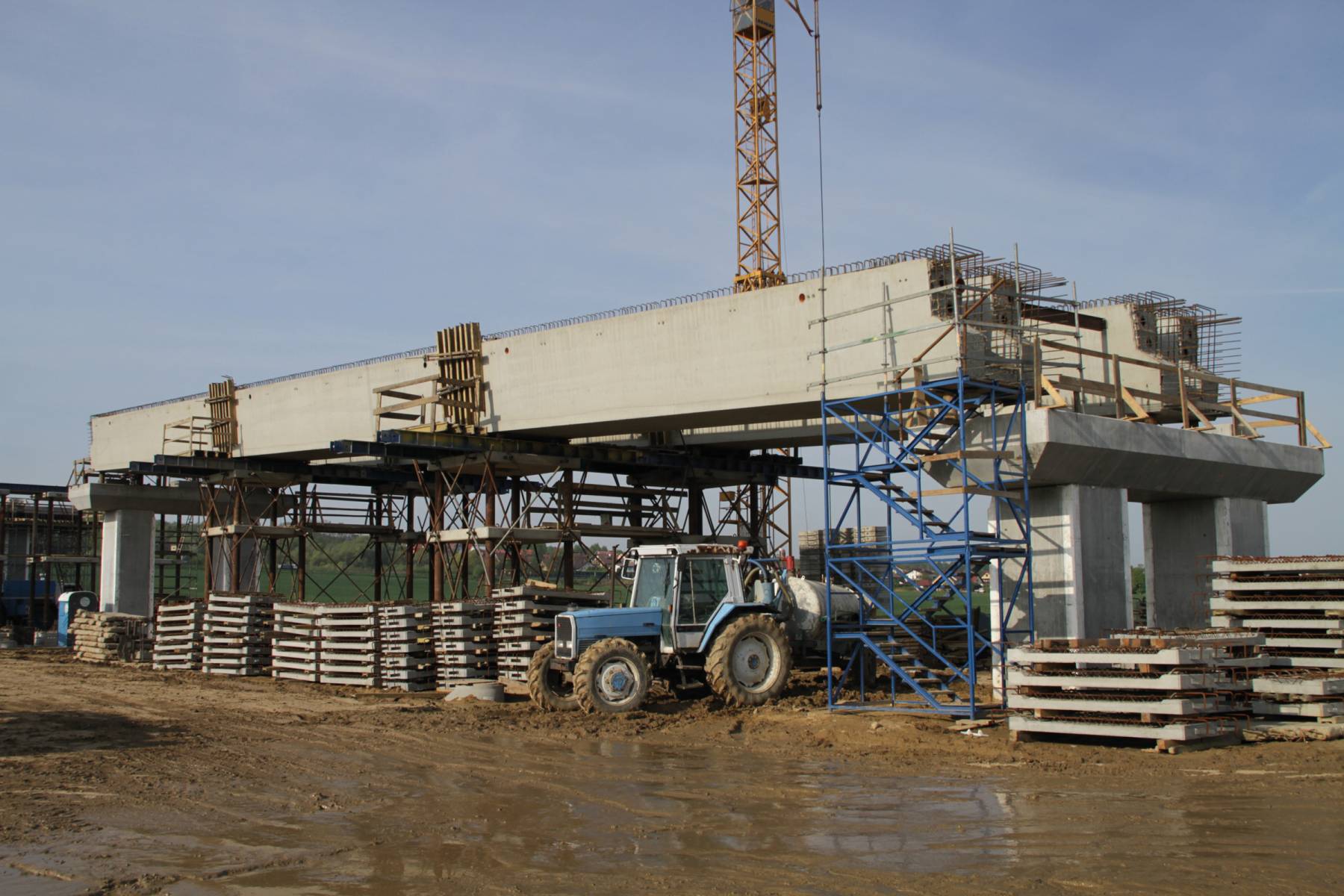

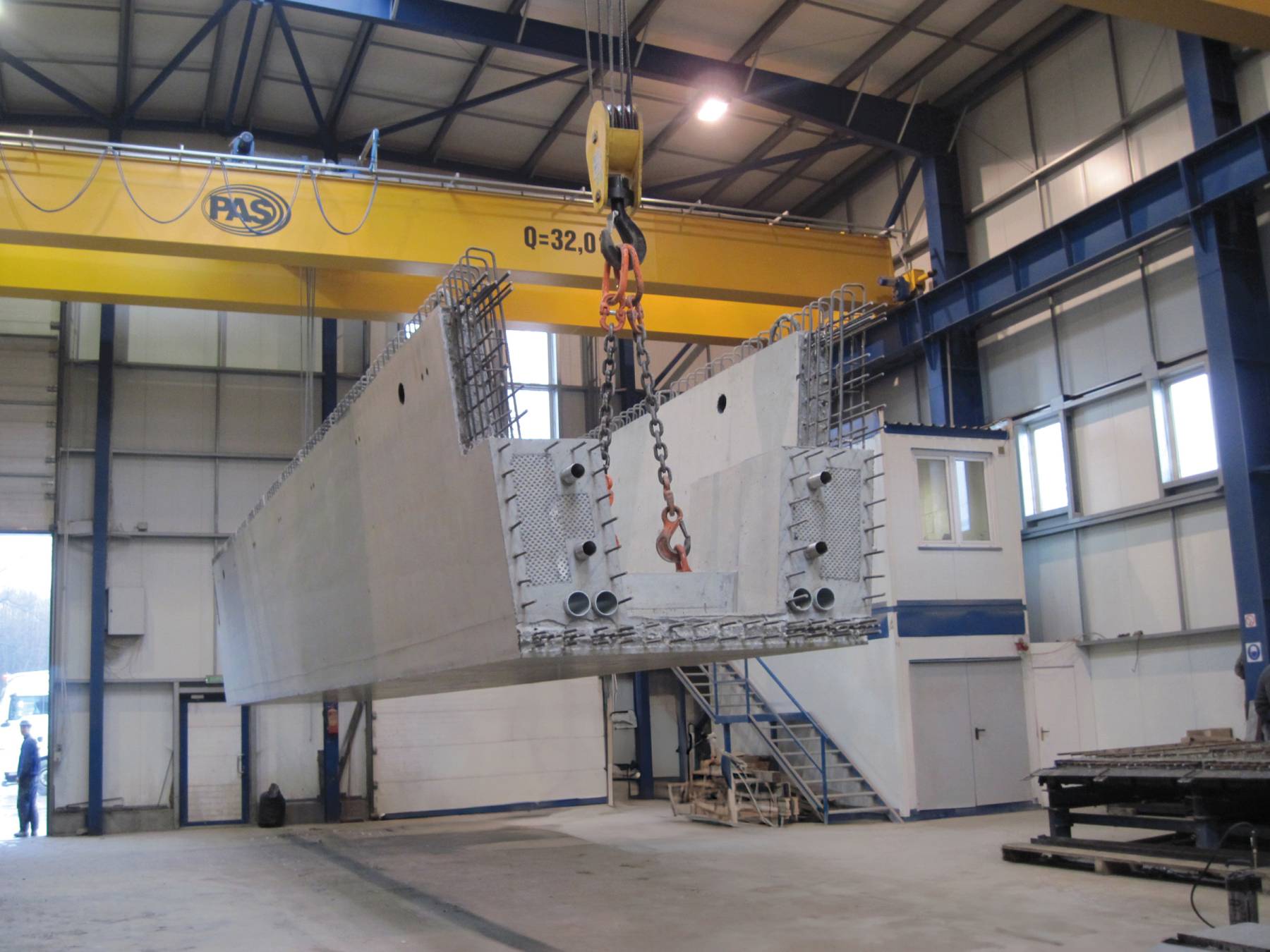

Samonośna lina dla kształtu U- kształt belki mostowej.

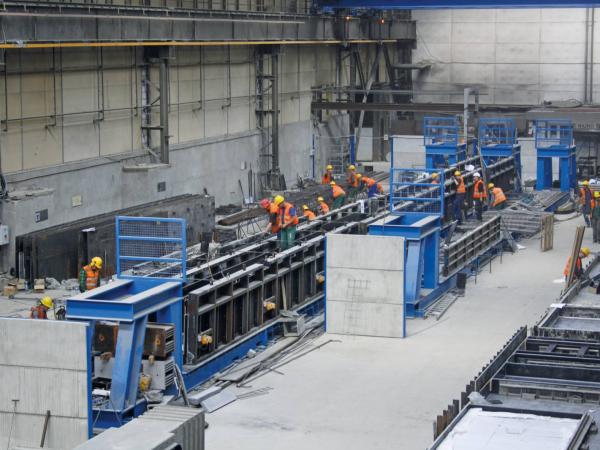

W projekcie tym Klient zamówił linię ze wszystkimi bocznymi formami, wytrzymałymi i zdejmowalnymi w celu realizacji 4 rodzajów belek w kształcie U.
Najdłuższy element ma 15m i zawiera 48 lin do sprężania:
- 22 liny 21T, mimośrodowość 75mm
- 22 liny 21T, mimośrodowość 125mm
- 4 liny 21T, mimośrodowość 2m

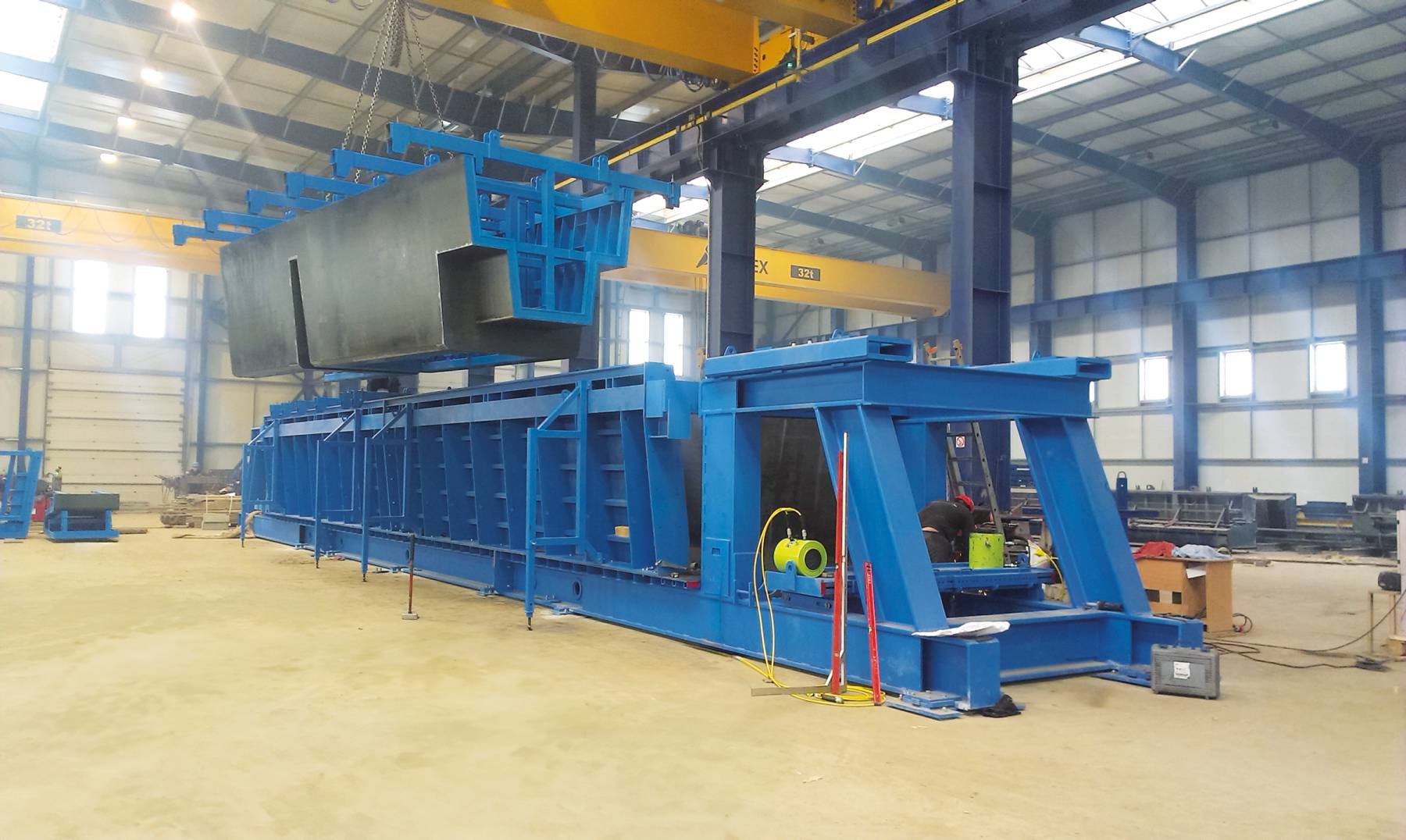

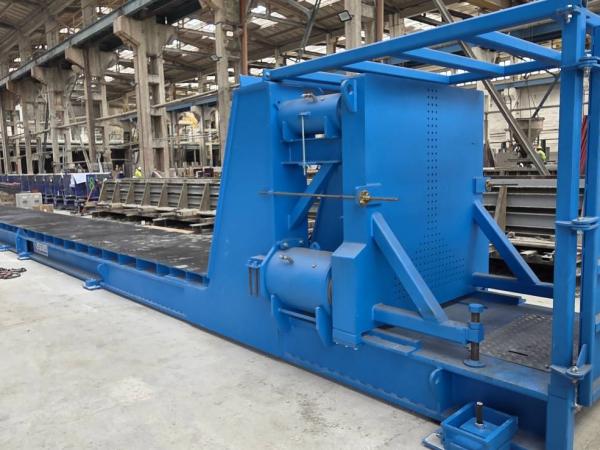

Maksymalny ciężar 1000T podzielony jest z jednej strony na linię sprężającą, z drugiej na wzmocnione panele boczne. Ponad formami bocznymi może być ustawiona rama, na której zawieszany jest rdzeń. Rama ta wspomaga także wytrzymałość na siły boczne narażone na wyboczenia. Linia może być też używana bez ścianek bocznych. W tym przypadku dopuszczalna siła to 600T rozłożona na 400mm, Moment siły maksymalnej 240Tm.
