Spannsteife Rahmen und Betten
Flexibles und modulares Fertigungssystem für vorgespannte Träger

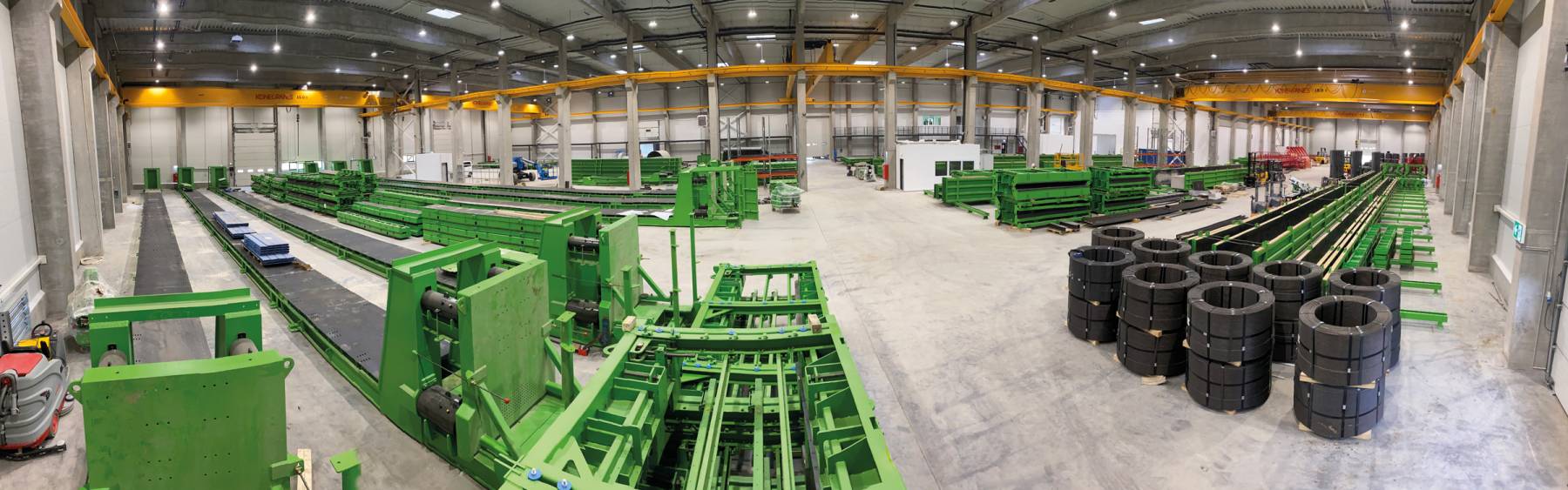

Weckenmann lieferte ein flexibles und effizientes Fertigungssystem für dieses ungarische Fertigteilwerk, das neun spannsteife Betonierbetten umfasst. Diese sind für die Produktion verschiedener vorgespannter Trägertypen ausgelegt, darunter rechteckige Träger, inverse-T-Träger, I-Träger, IV-Dachträger und T-Dachträger.

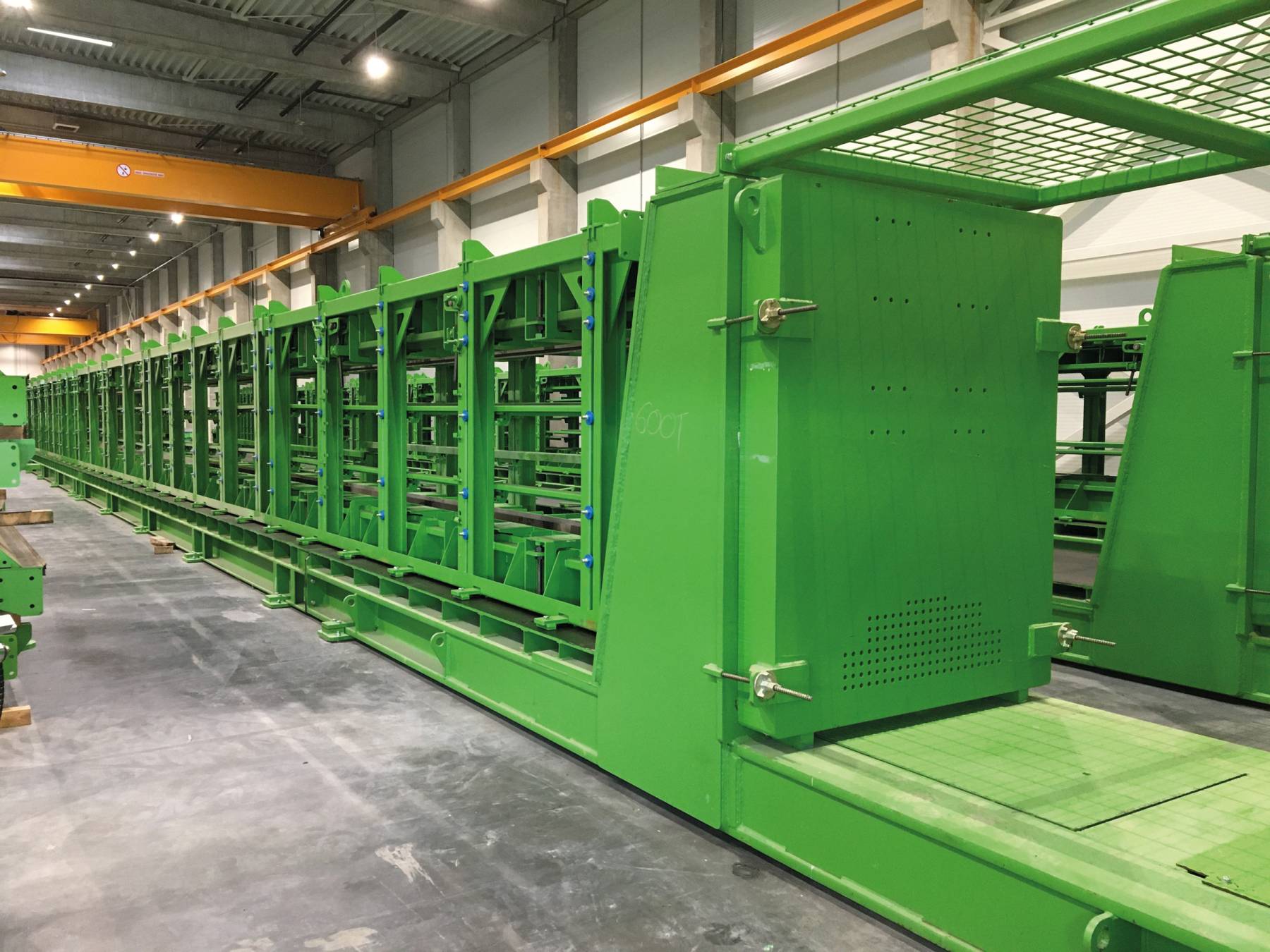

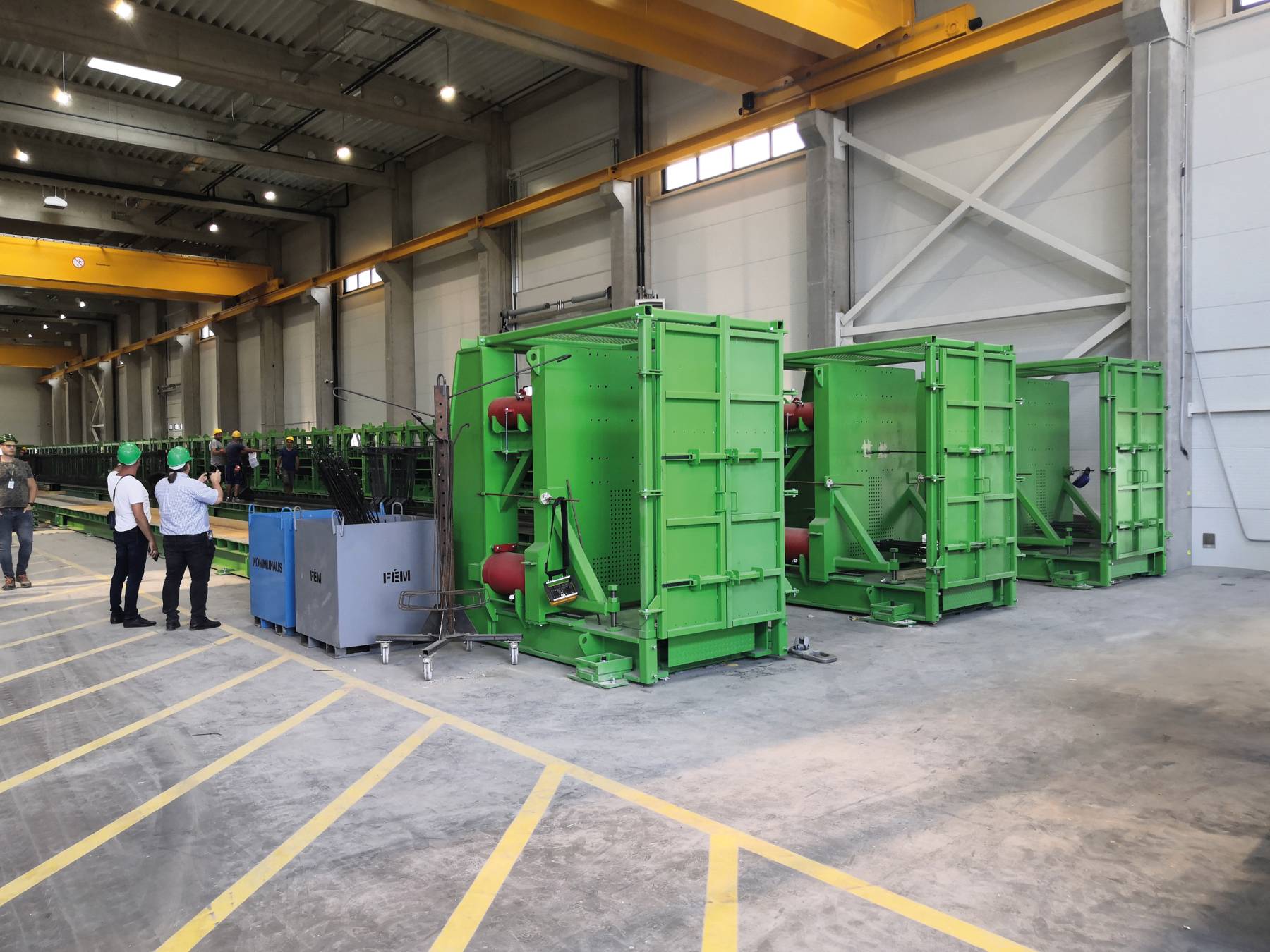

Das modulare System besteht aus 6 Meter langen Live-End- und Dead End-Einheiten mit dazwischenliegenden 12 Meter langen Bettsegmenten, die alle mit verschiebbaren Fußplatten gesichert sind.

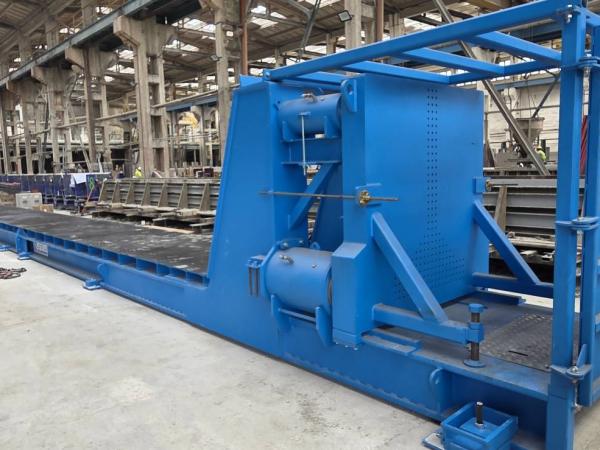

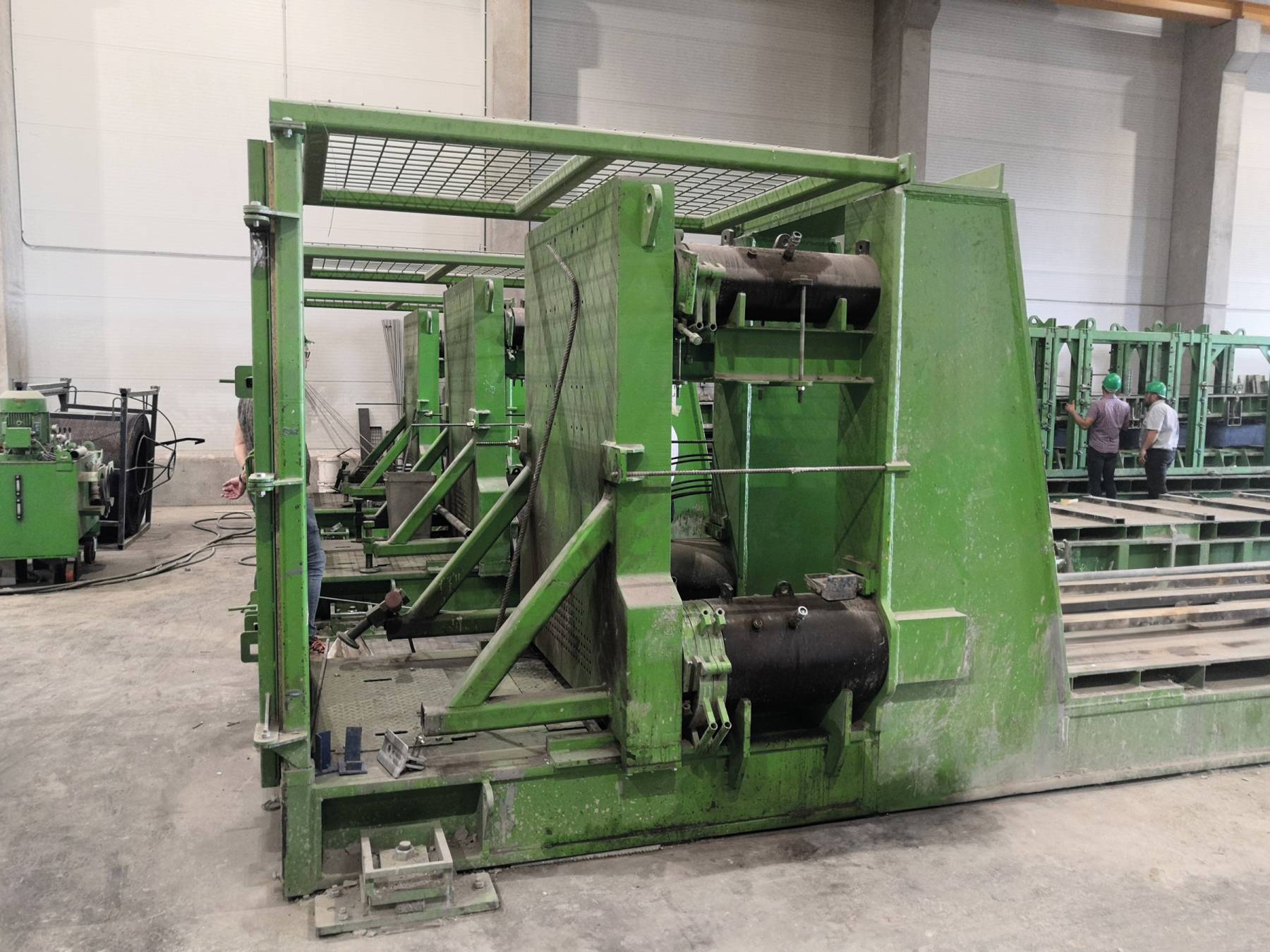

Die Fußplatten der Bettsegmente sind mit Betonankern befestigt, während die Fußplatten des Live-End- und Dead-End-Bereichs mit Mikropfahl-Verpressankern im Hallenboden fixiert sind. Die Betonierbetten verfügen über ein Lochraster im Abstand von 50 mm, das eine einfache Befestigung der Seitenschalungen ermöglicht. Sie sind für Spannkräfte von 300 Tonnen, 500 Tonnen und 600 Tonnen ausgelegt. Das System nutzt vier hydraulische Zylinder pro Live-End, die für Balken mit einer Höhe von bis zu 2000 mm einstellbar sind.

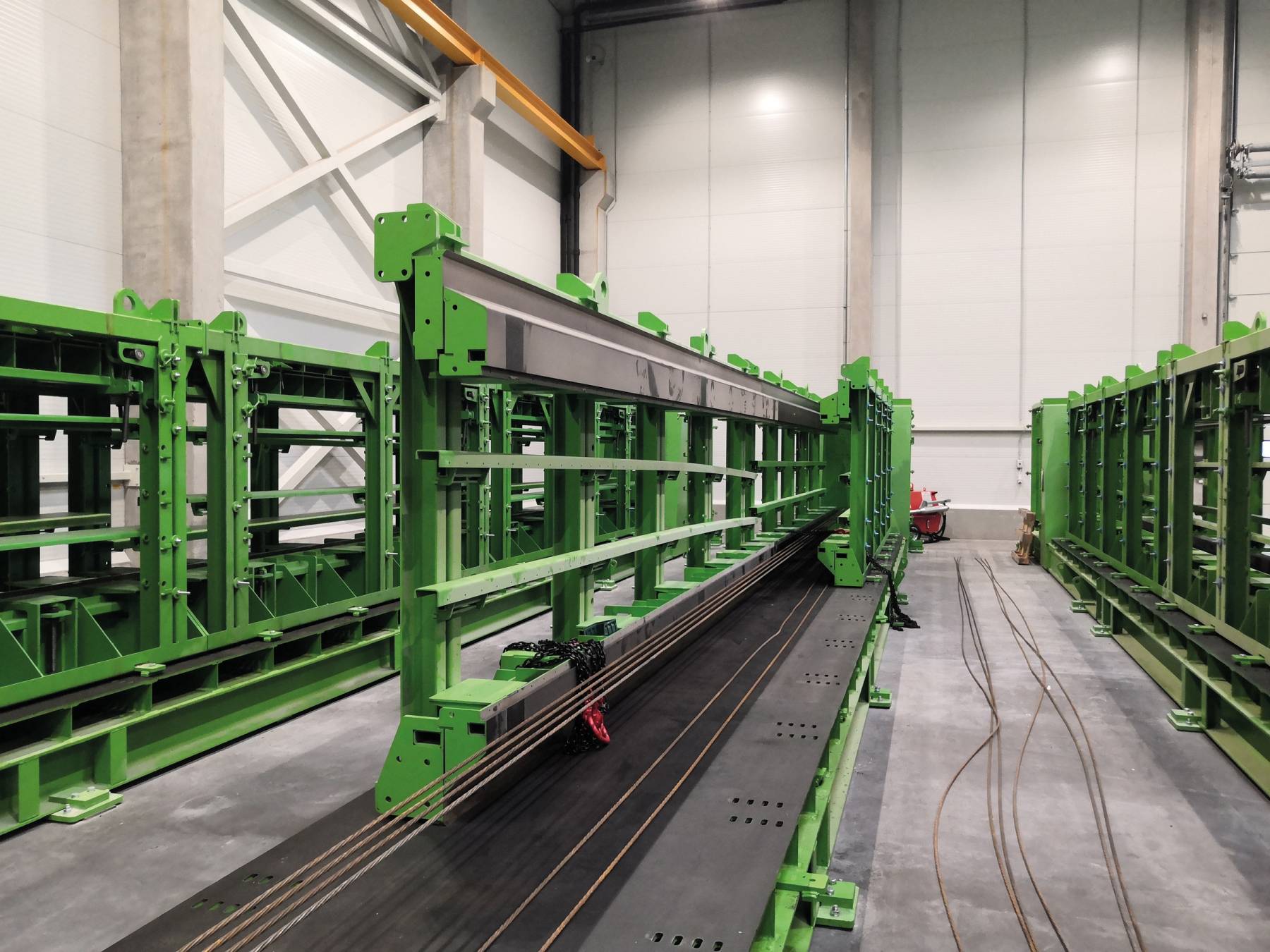

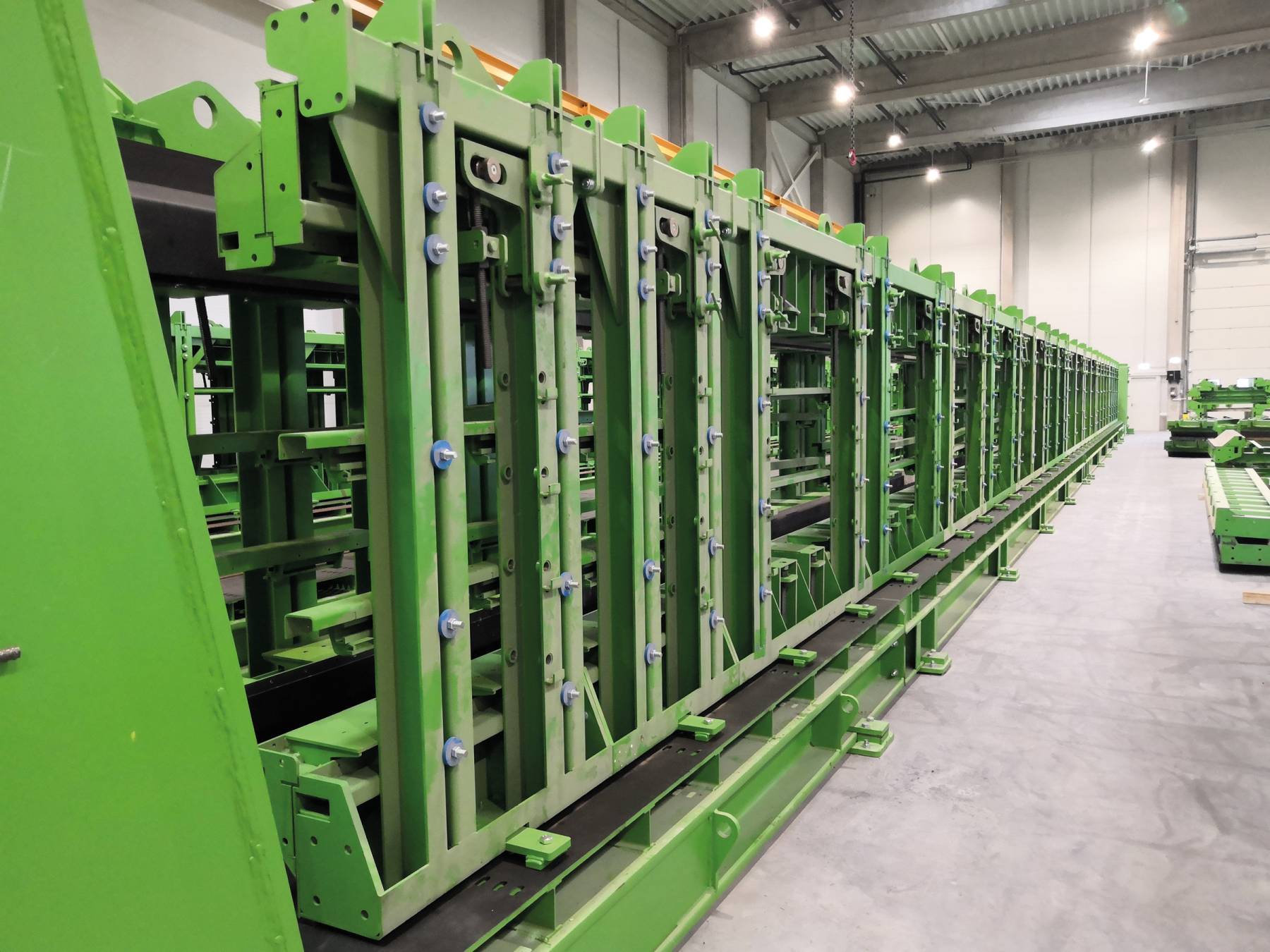

Drei Arten von verstellbaren Trägerschalungen wurden geliefert, die ein breites Spektrum an Trägertypen und Höhen abdecken. Diese modularen Schalungen sind in Längen von 6 m, 4 m, 3 m, 2 m und 1 m verfügbar, wodurch eine flexible Produktion sowie eine zukünftige Erweiterung möglich sind. Rechteckige und inverse-T-Träger werden durch die Kombination von Wänden mit unterschiedlichen Höhen von 400 mm, 600 mm und 800 mm gefertigt. Für I- und IV-Träger werden vertikale Lanzen und verstellbare Gurtsegmente zur Formgebung der Geometrie verwendet, während T-Dachträger ein ähnliches Schalungssystem mit verstellbaren Flanschen nutzen.
