Samonośne ramy i linie naciągowe
Elastyczny i modułowy system prefabrykacji belek sprężonych

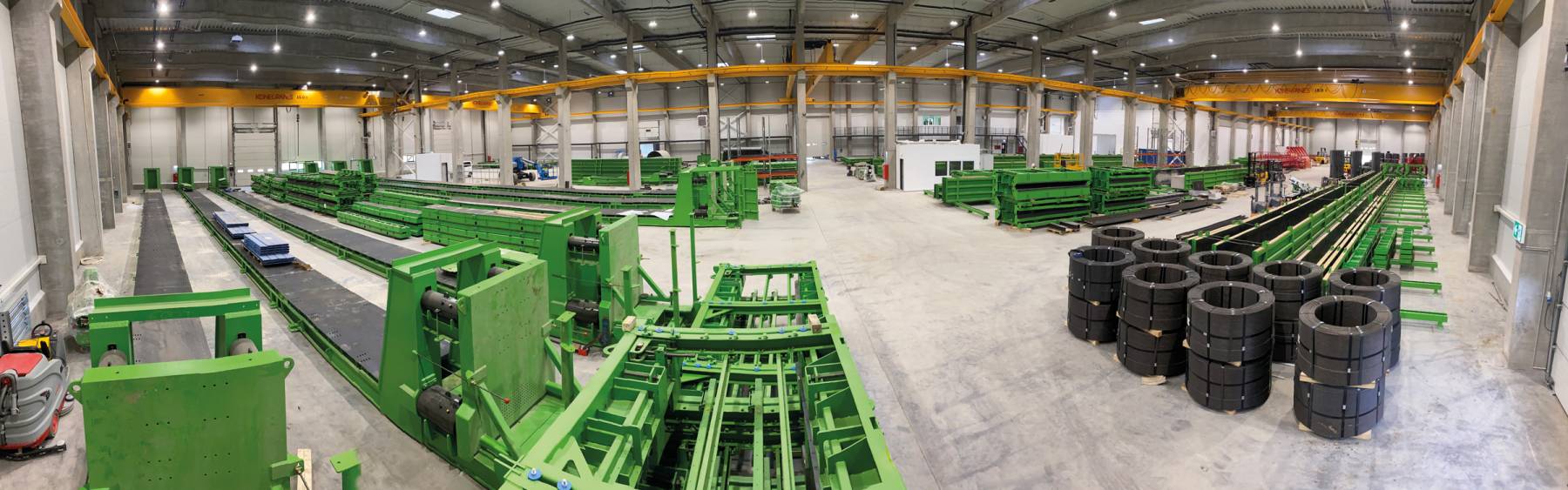

Construx-Weckenmann dostarczył elastyczny i wydajny system produkcji prefabrykatów dla węgierskiego producenta, obejmujący 9 samonośnych linii przeznaczonych do produkcji różnych typów belek sprężonych:
- Prostokątne
- Odwrócone T
- Belki i Belki IV-dachowe
- Belki T-dachowe
System modułowy obejmuje:

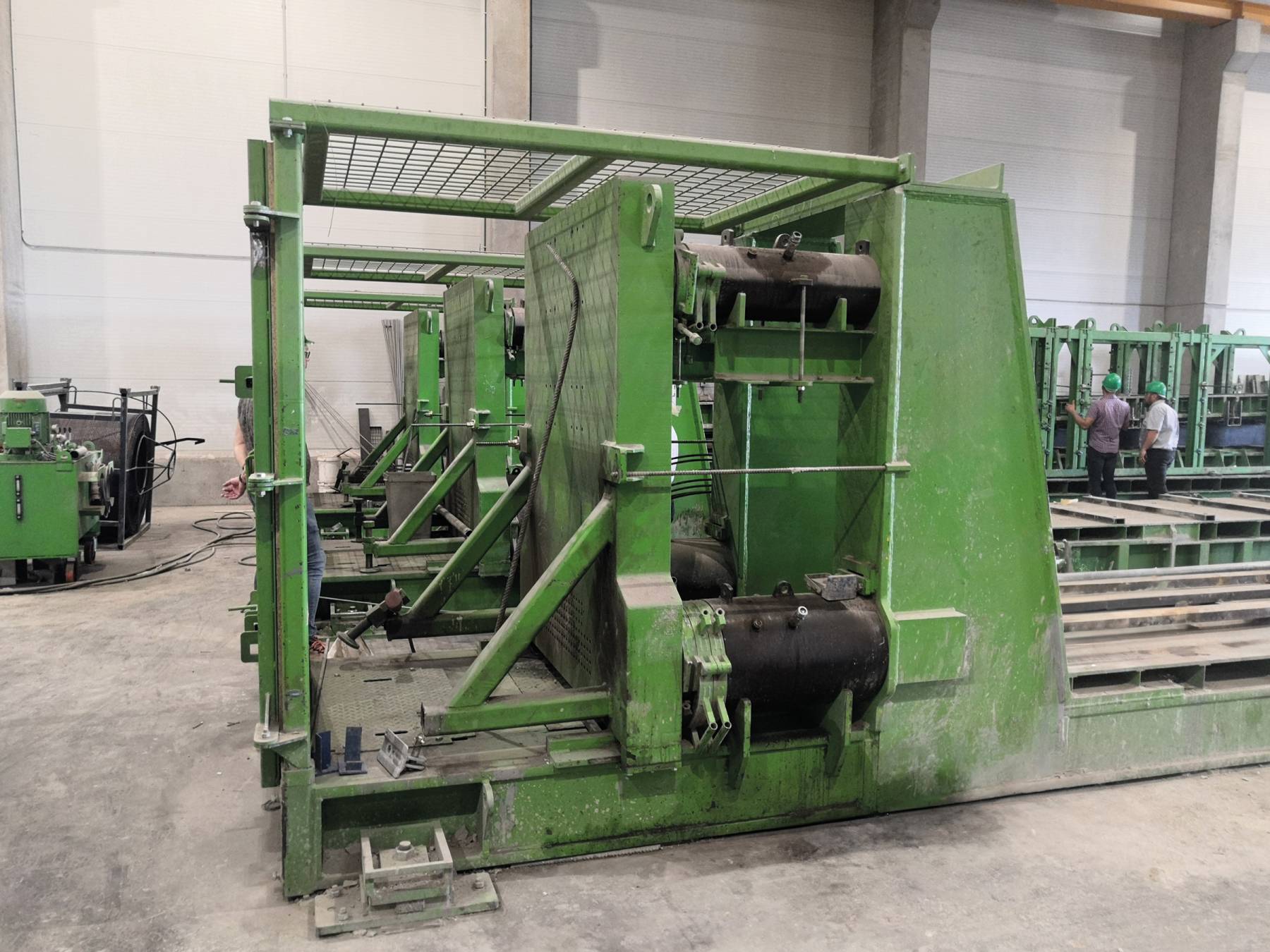

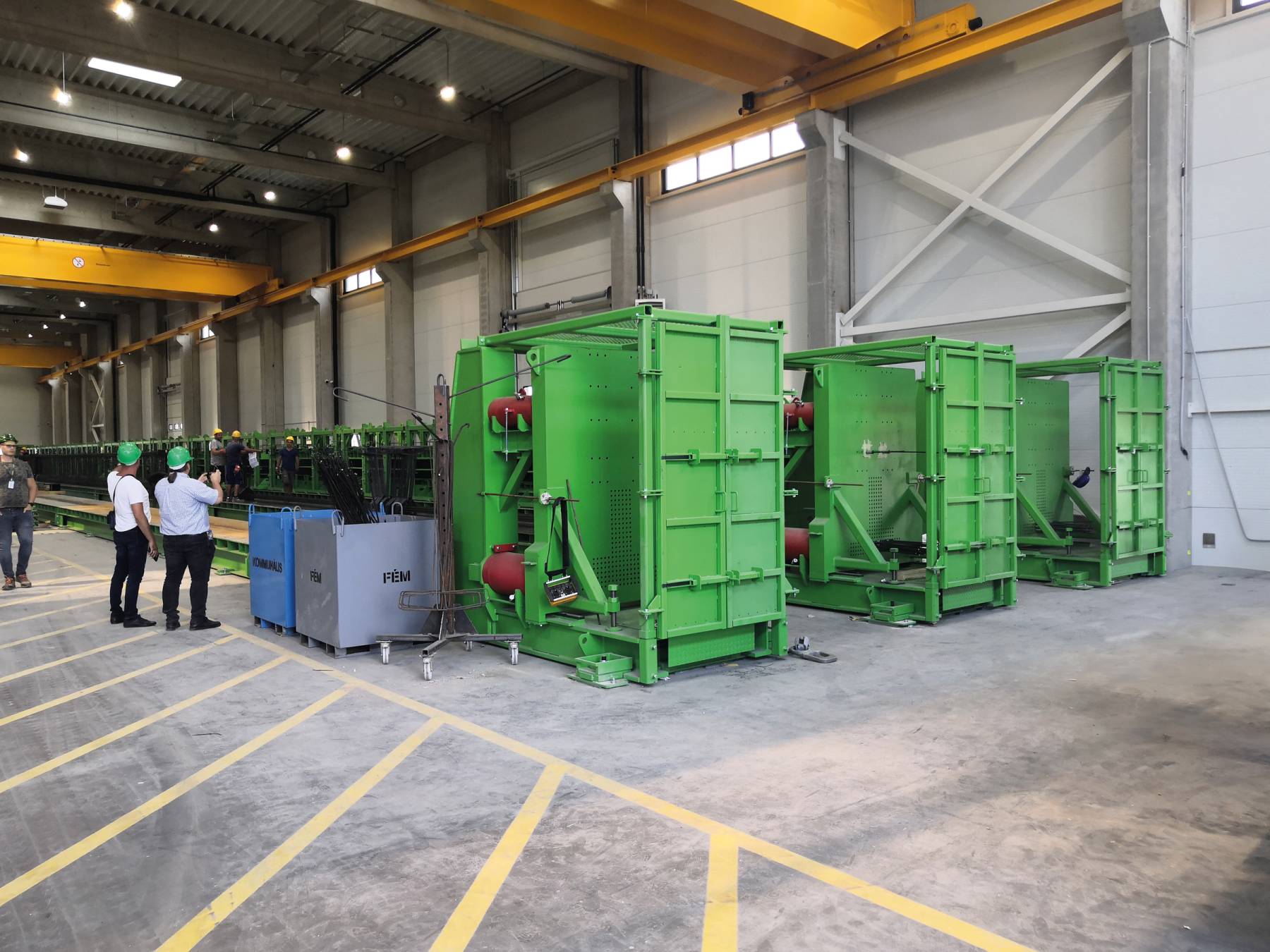

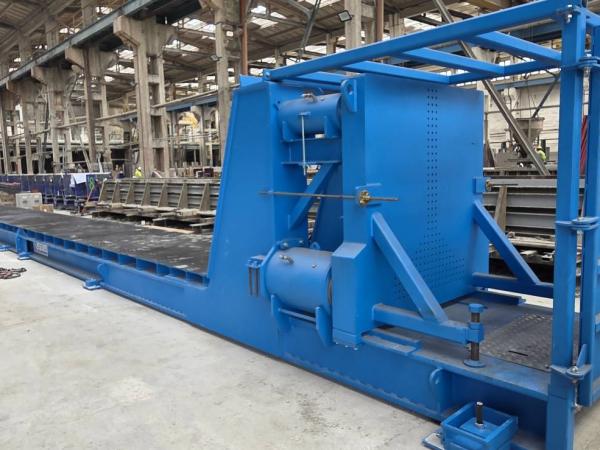

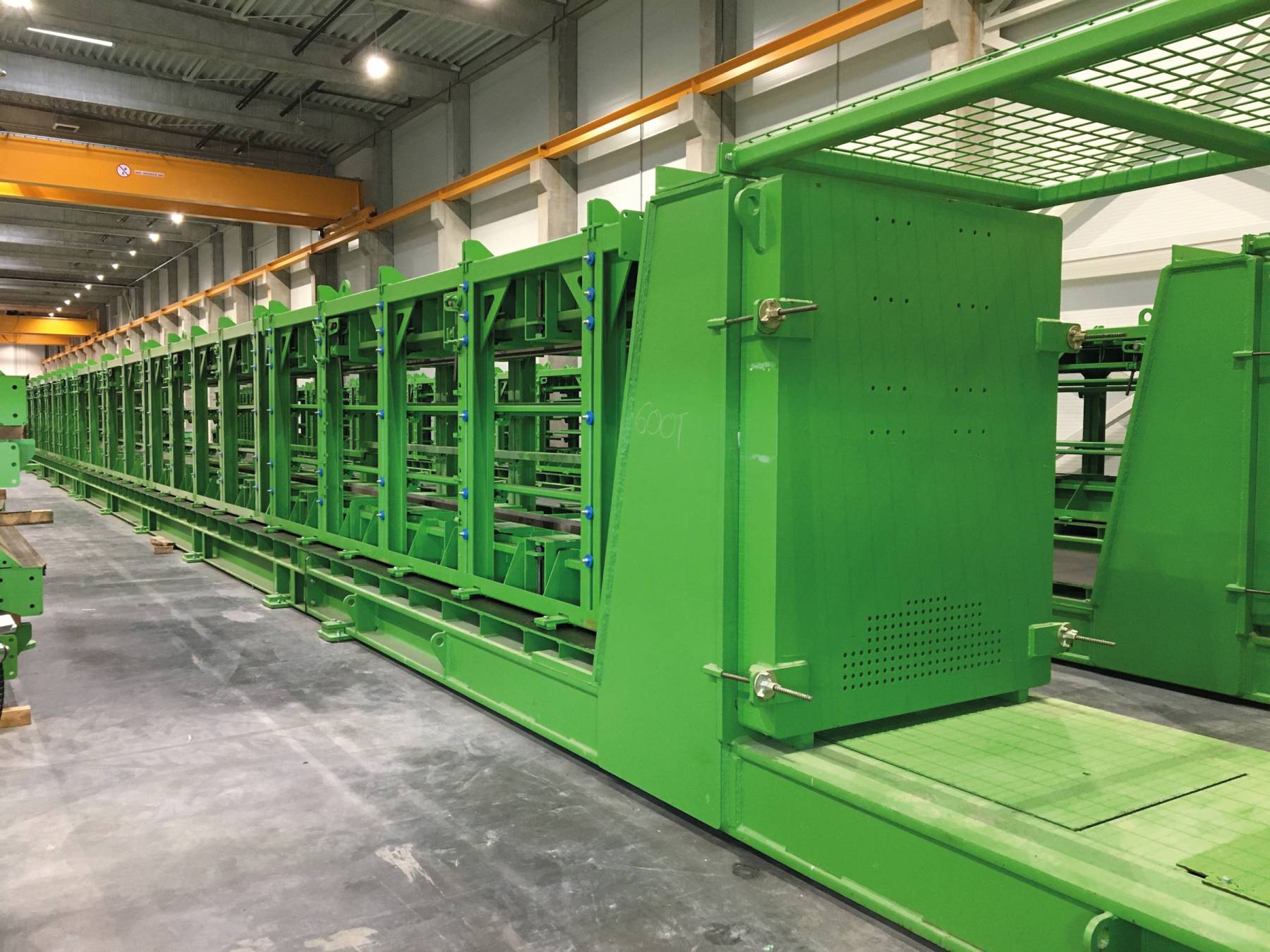

- 6-metrowe jednostki Live-end i Dead-end
- 12-metrowe części linii
- Mocowanie za pomocą płyt ślizgowych
- Kotwienie mechaniczne
- Kotwienie kozłów w posadzce za pomocą mikropali iniekcyjnych
- Rozstaw otworów co 50 mm dla łatwego montażu bocznych form
- Możliwość produkcji belek o wysokości do 2000 mm
- Siłowniki hydrauliczne (4 na Live-end), dostosowane do obciążeń 300T, 500T i 600T

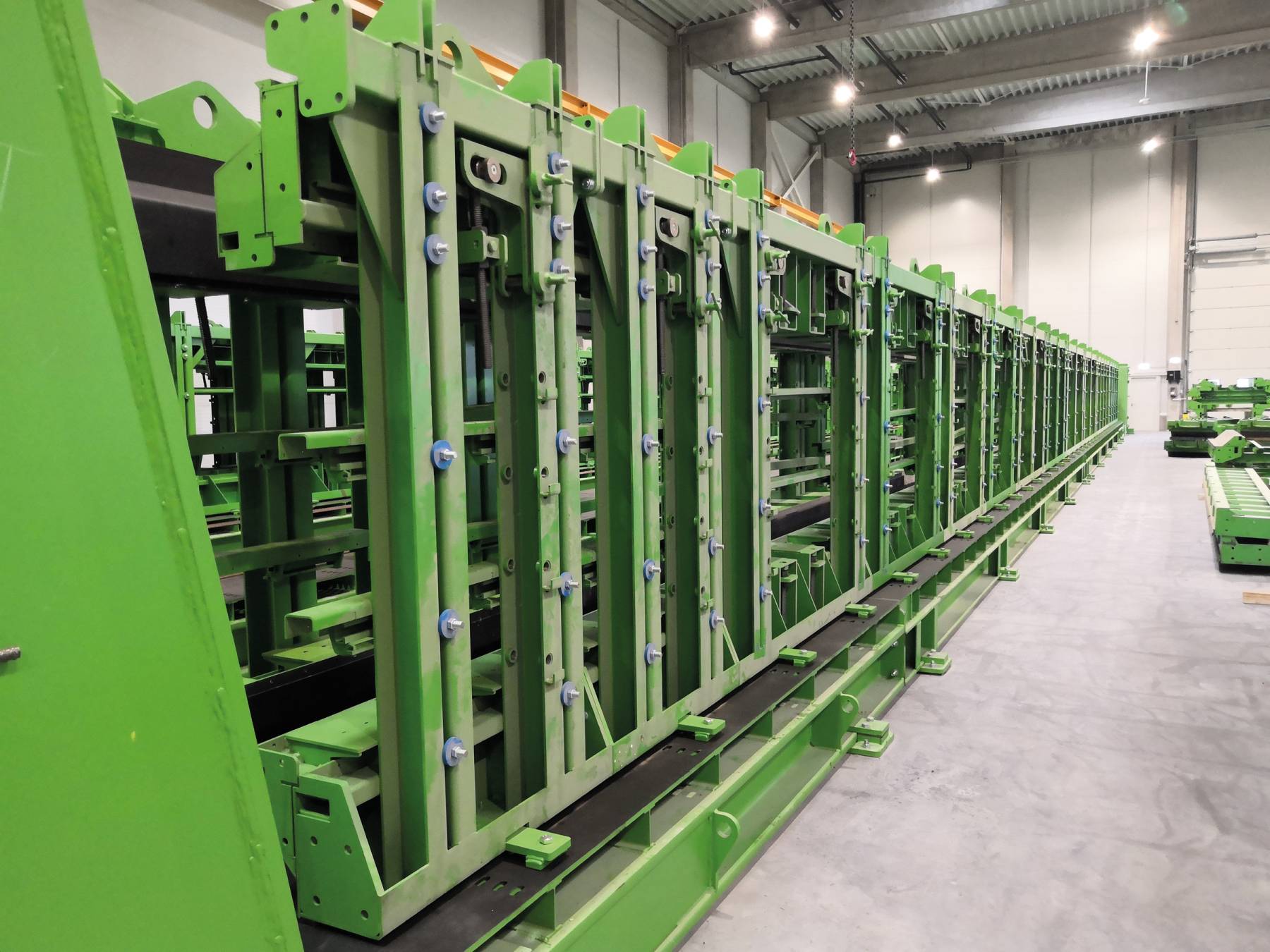

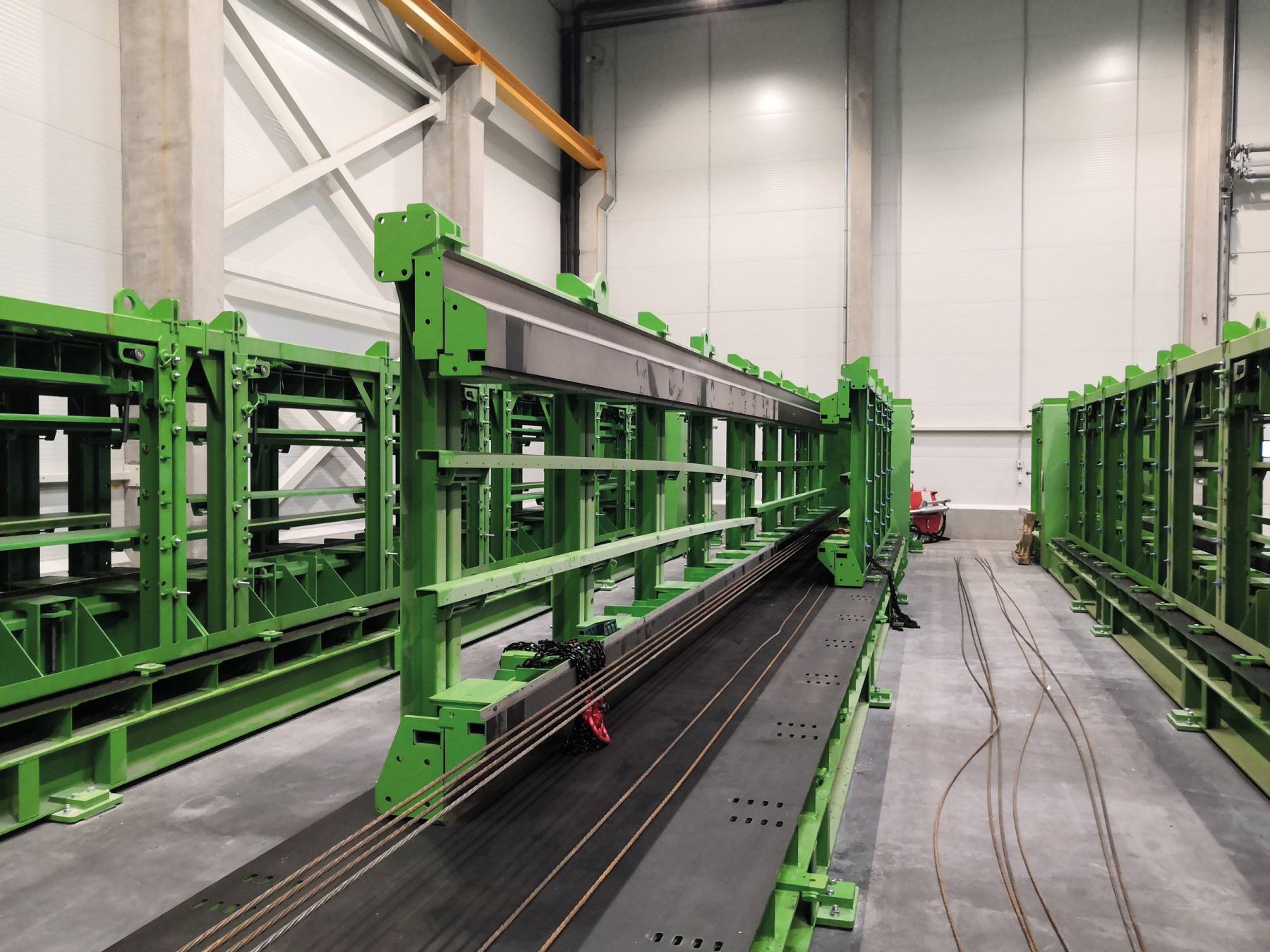

Trzy typy regulowanych form bocznych, obejmujące szeroki zakres kształtów i wysokości. System jest modułowy, z dostępnymi długościami form: 6 m, 4 m, 3 m, 2 m i 1 m, co pozwala na elastyczną produkcję i przyszłą rozbudowę.
Specyfika produkcji różnych typów belek:
- Beleki prostokątne i odwrócone T są odlewane przy użyciu różnych paneli bocznych (400 mm, 600 mm, 800 mm).
- Beleki i i IV formowane są za pomocą słupków pionowych i regulowanych paneli do tworzenia wnęk.
- Beleki T-dachowe wykorzystują podobny system form, z regulowanymi kołnierzami
