Châssis et bancs auto résistants
Système de production préfabriqué f lexible et modulaire pour poutres précontraintes

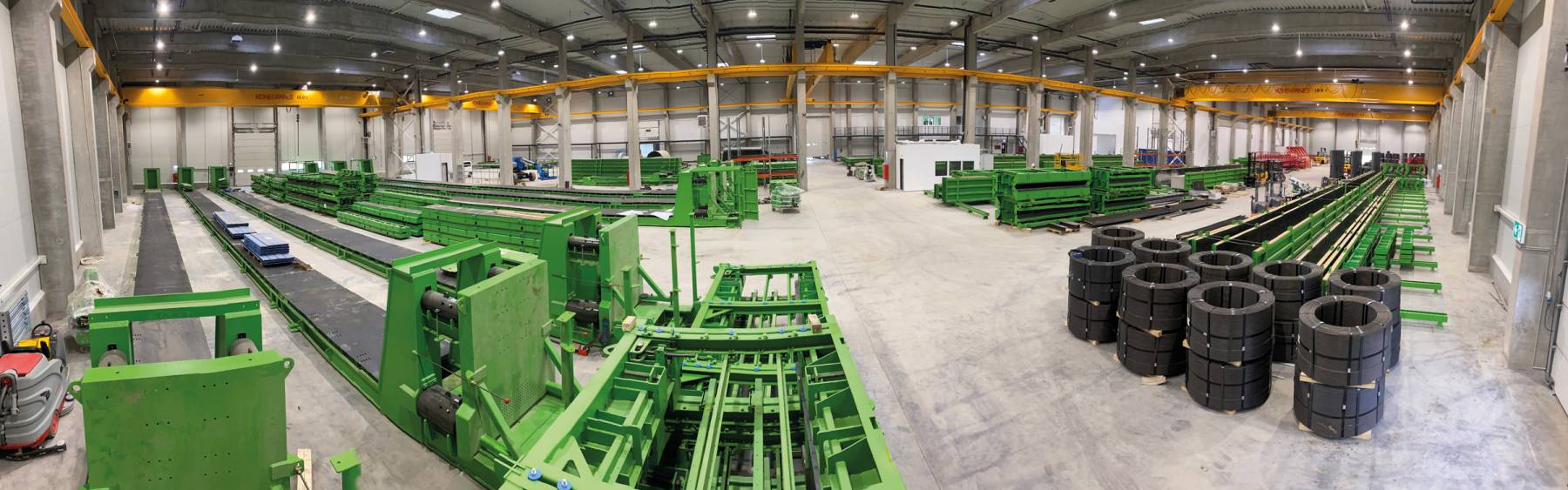

Weckenmann a fourni un système de production préfabriqué flexible et efficace pour cette entreprise hongroise de préfabrication, comprenant neuf bancs de coulage auto-résistants conçus pour différents types de poutres précontraintes (rectangulaires, T inversé, poutres en I, IV et T).

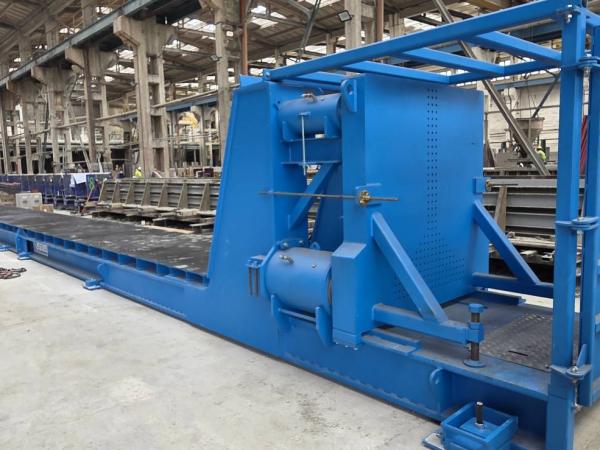

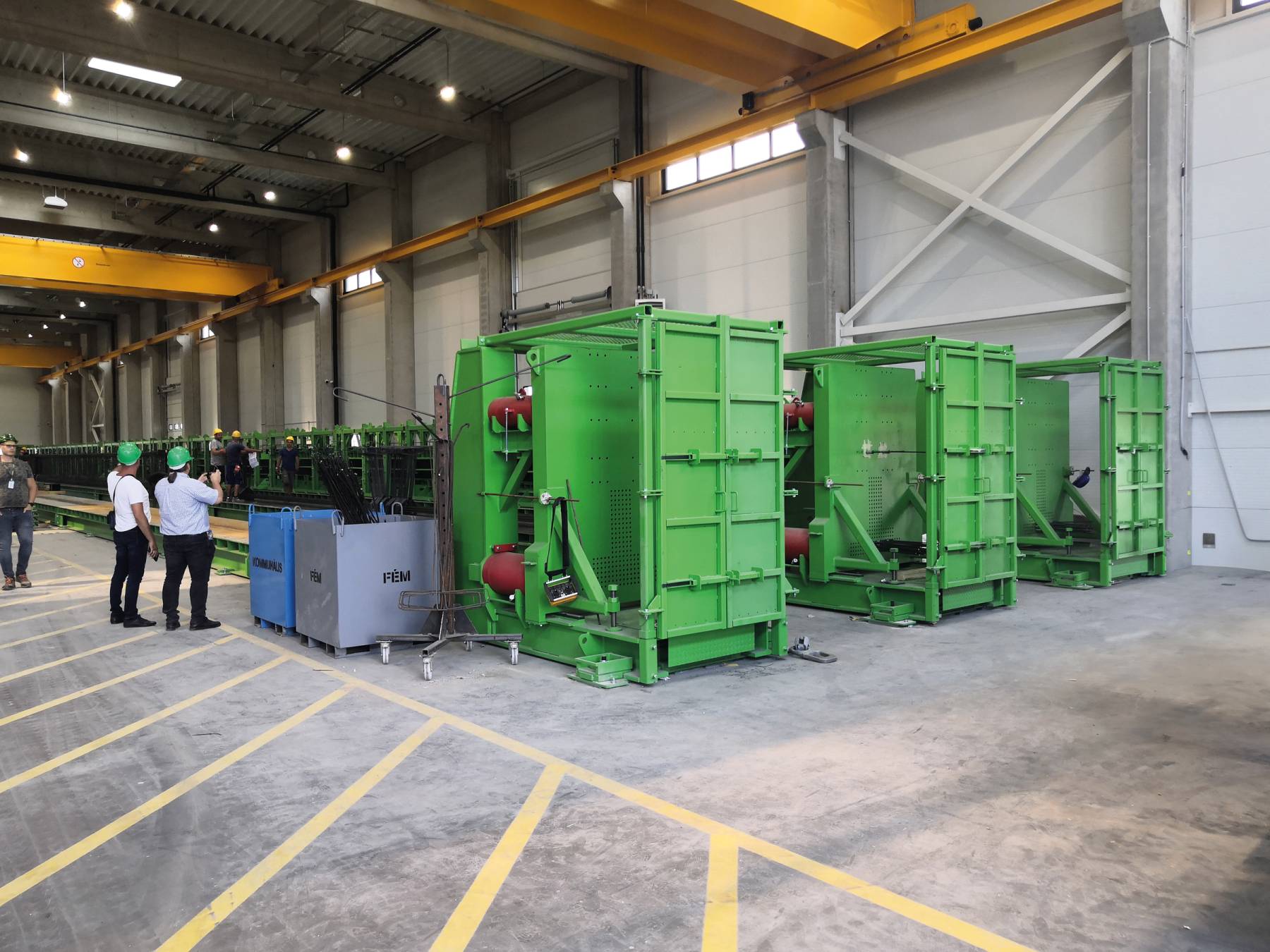

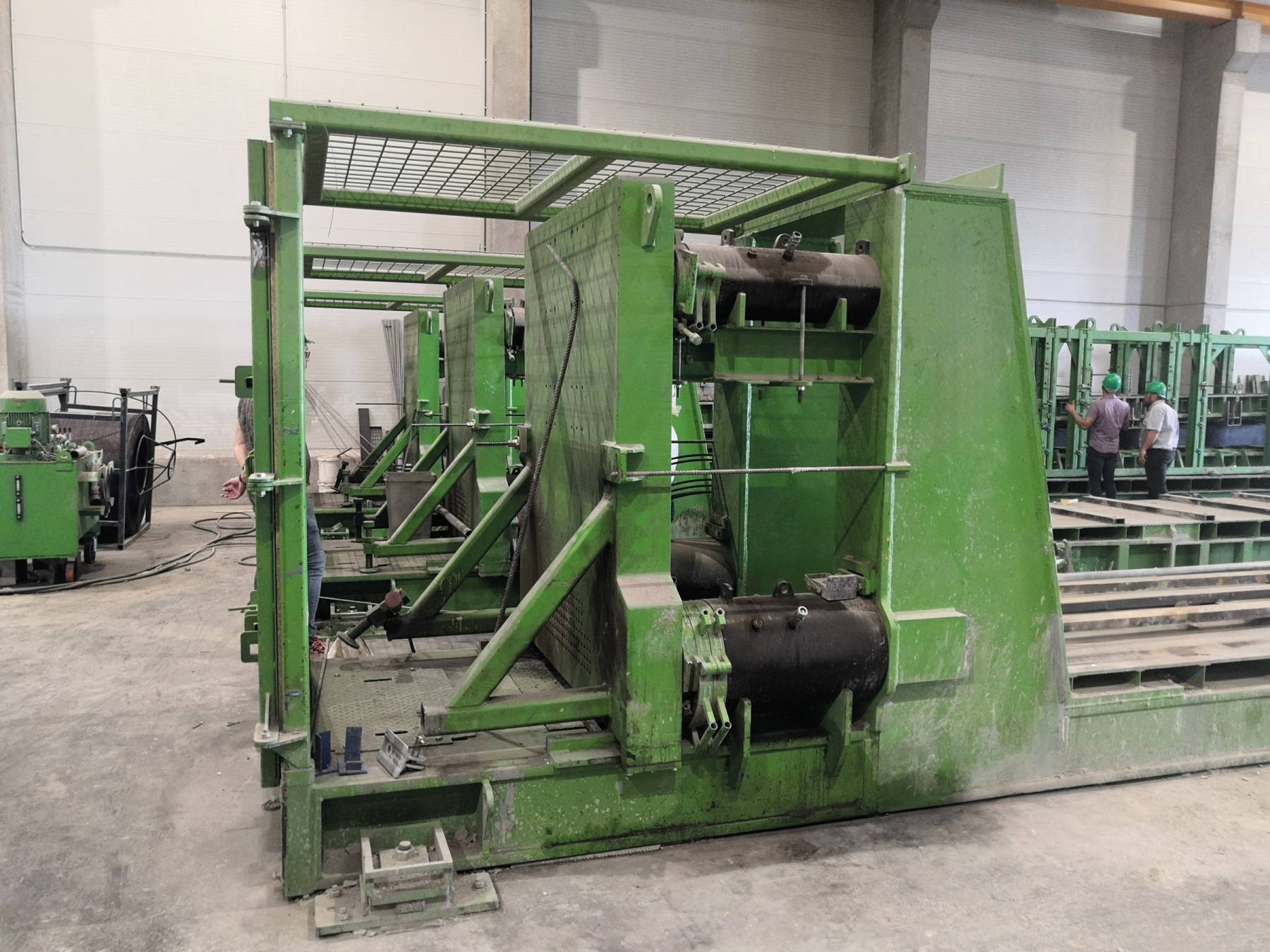

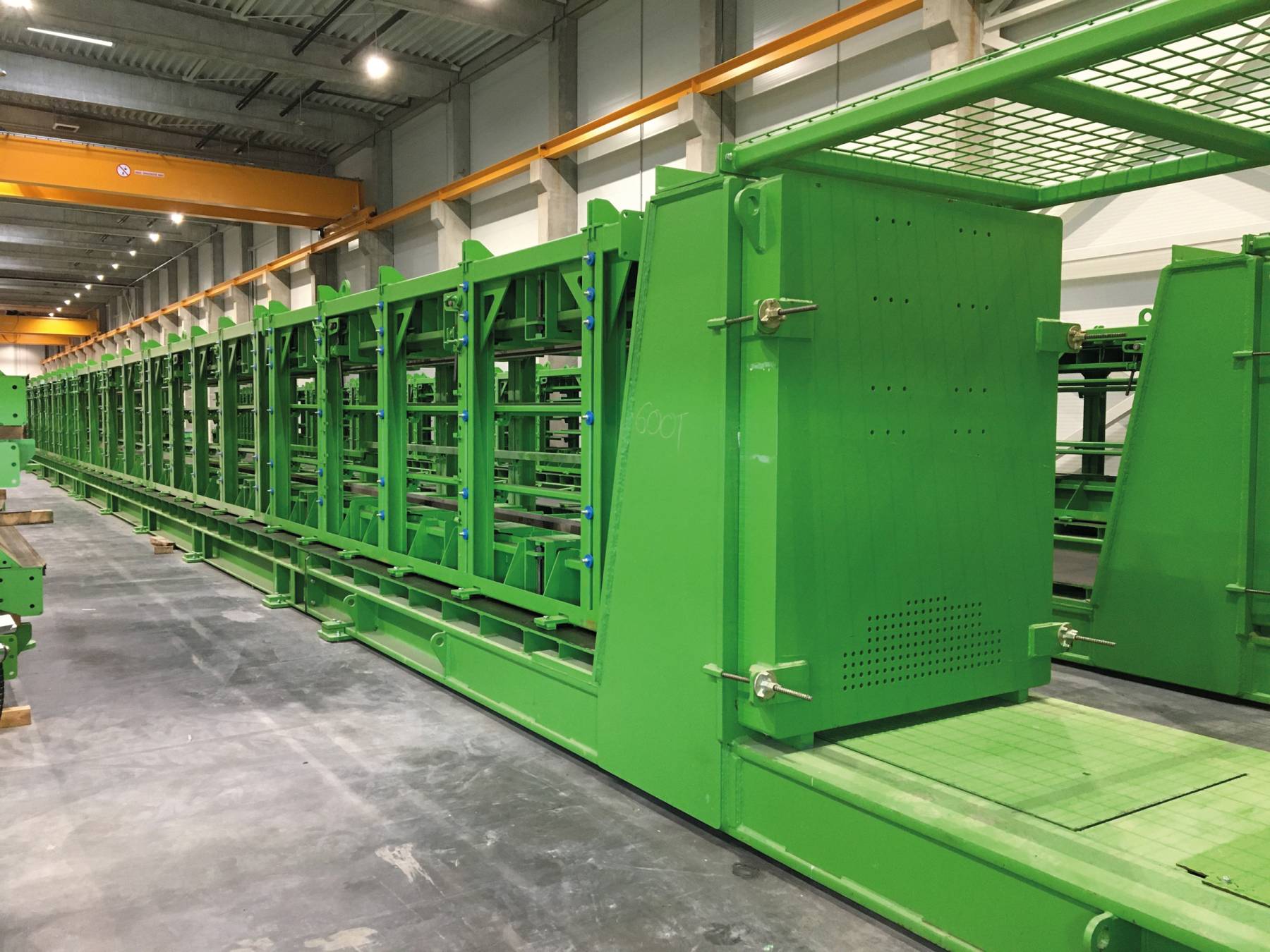

Le système modulaire comprend des unités live-end et dead-end de 6m de long, avec des parties de lit de 12m entre elles, toutes sécurisées par des plaques de pied coulissantes. Les plaques de pied des parties du lit sont f ixées à l’aide d’ancrages mécaniques, tandis que les plaques de pied des extrémités live-end et dead-end sont f ixées au sol de l’usine avec des micropieux d’ancrage par injection. Les lits disposent d’un gabarit de trous espacés de 50mm pour faciliter la fixation des moules latéraux, avec des options de capacité de 300T, 500T et 600T. Le système utilise des vérins hydrauliques (quatre par live-end), ajustables pour accueillir des poutres jusqu’à 2000mm de hauteur.

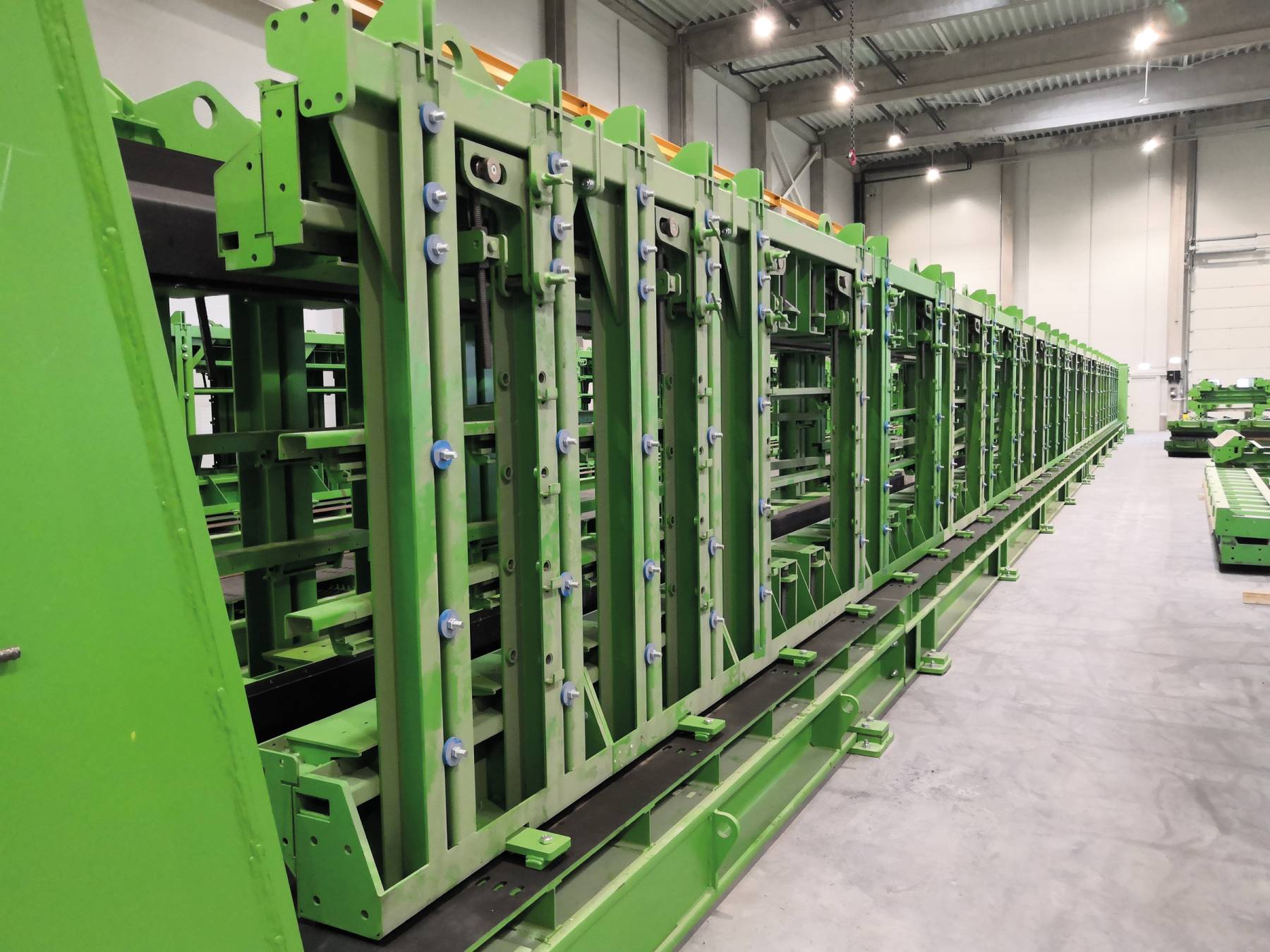

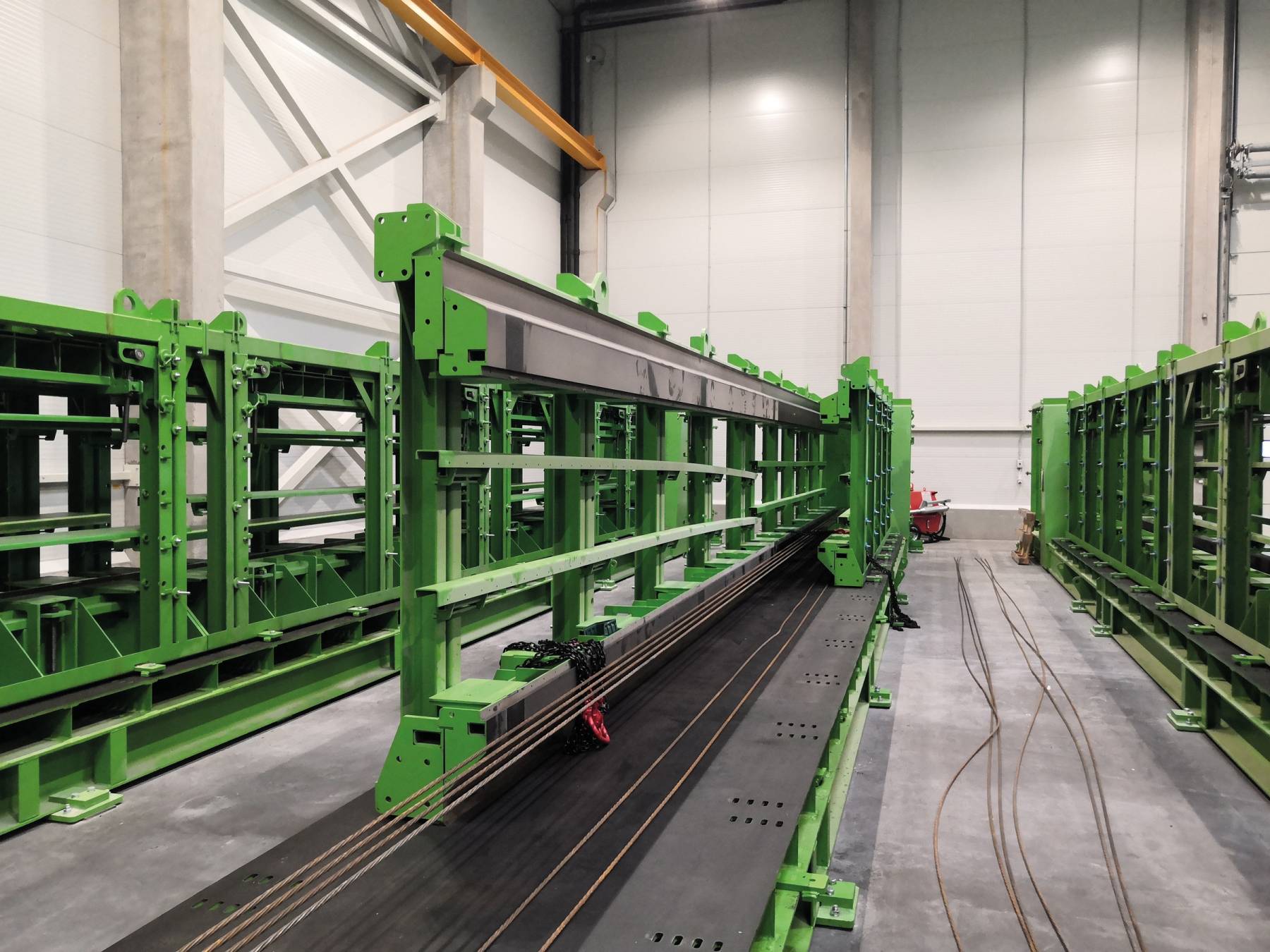

Trois types de rives ajustables pour poutres ont été fournis, couvrant une gamme de types et de hauteurs de poutres. Ces moules sont modulaires, avec des longueurs de 6m, 4m, 3m, 2m et 1m, permettant une production flexible et une extension future. Les poutres rectangulaires et T inversé sont fabriquées à l’aide d’une combinaison de panneaux latéraux en différentes hauteurs (400mm, 600mm, 800mm) et d’une réservation coulissante. Pour les poutres I et IV, des montants verticaux équipés de rives d’encastrement ajustables forment des réservations, tandis que les poutres en T utilisent un système de rive similaire avec des ailes réglables.
