Bastidores y camas autoreactivas
Sistema flexible y modular de producción de vigas pretensadas

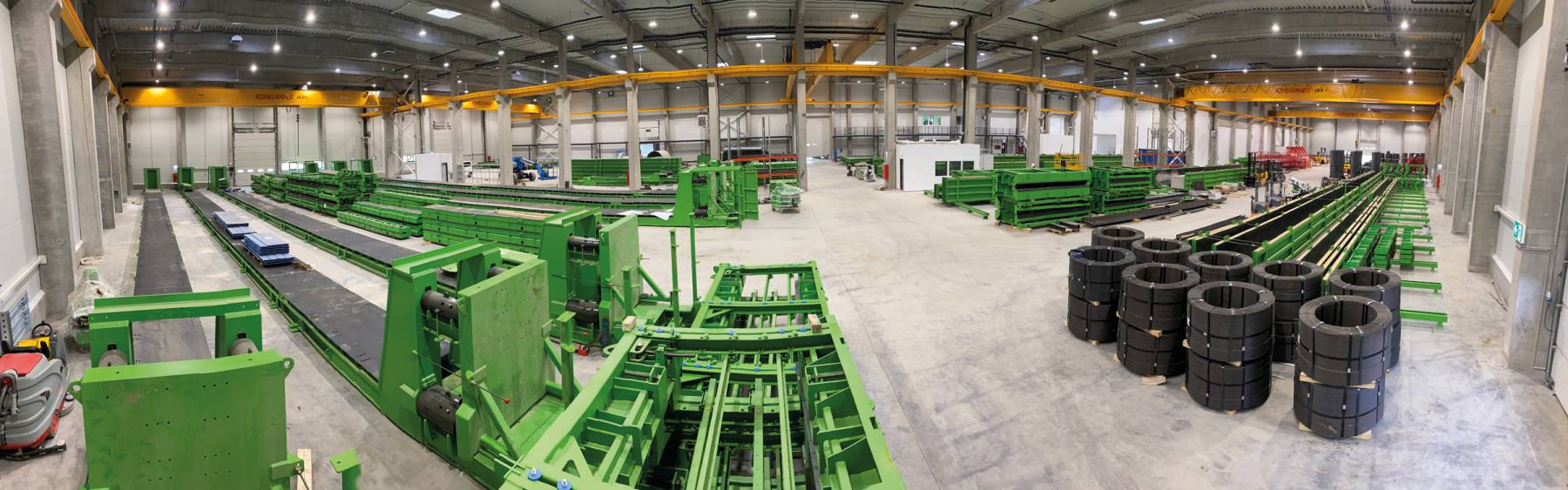

Construx-Weckenmann suministró un sistema de producción prefabricado flexible y eficiente para esta empresa húngara, incluyendo 9 líneas autoreactivas diseñadas para la fabricación de diferentes tipos de vigas pretensadas: rectangulares, en T invertida, vigas en I, vigas Delta IV y vigas en T.

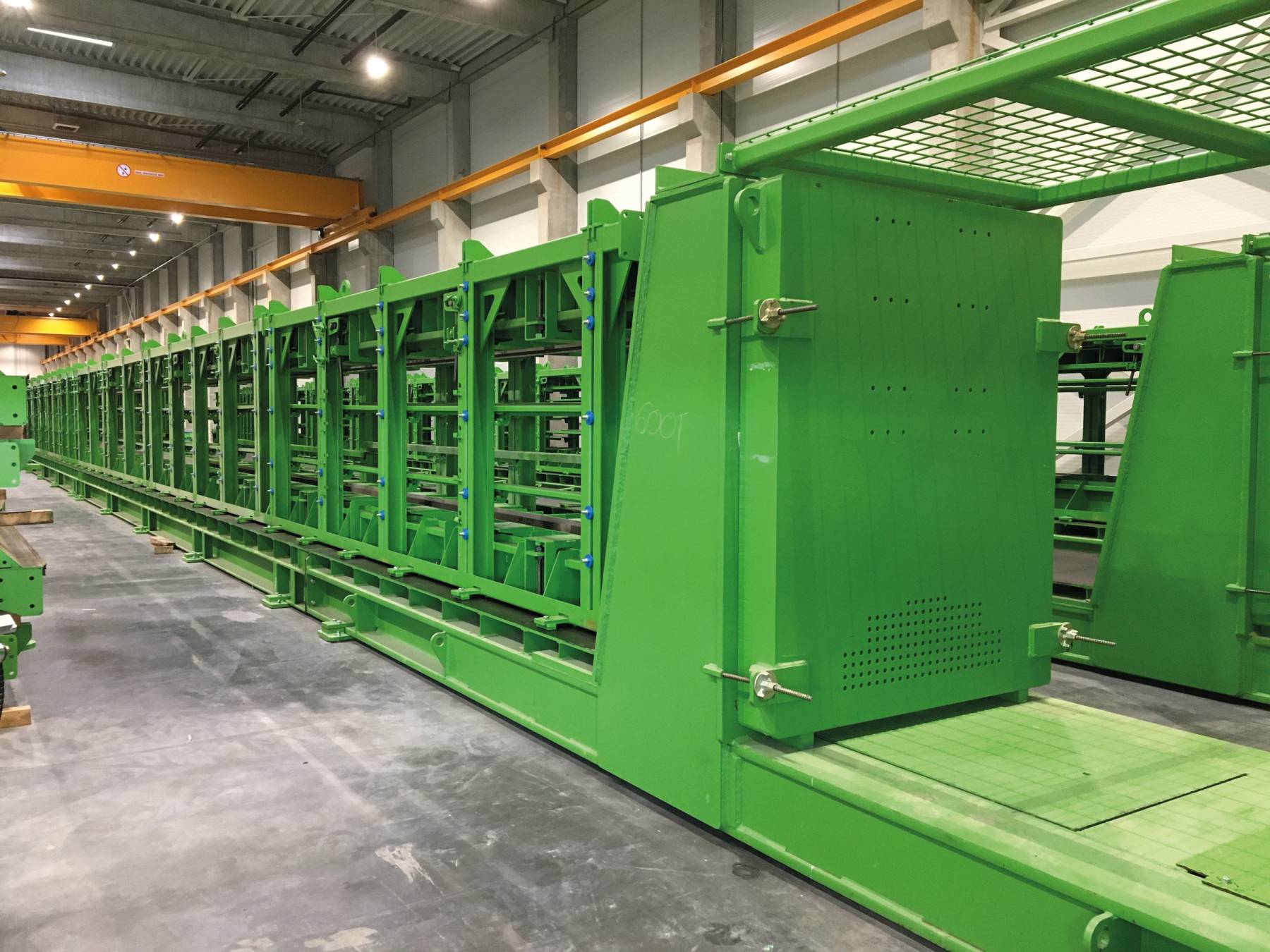

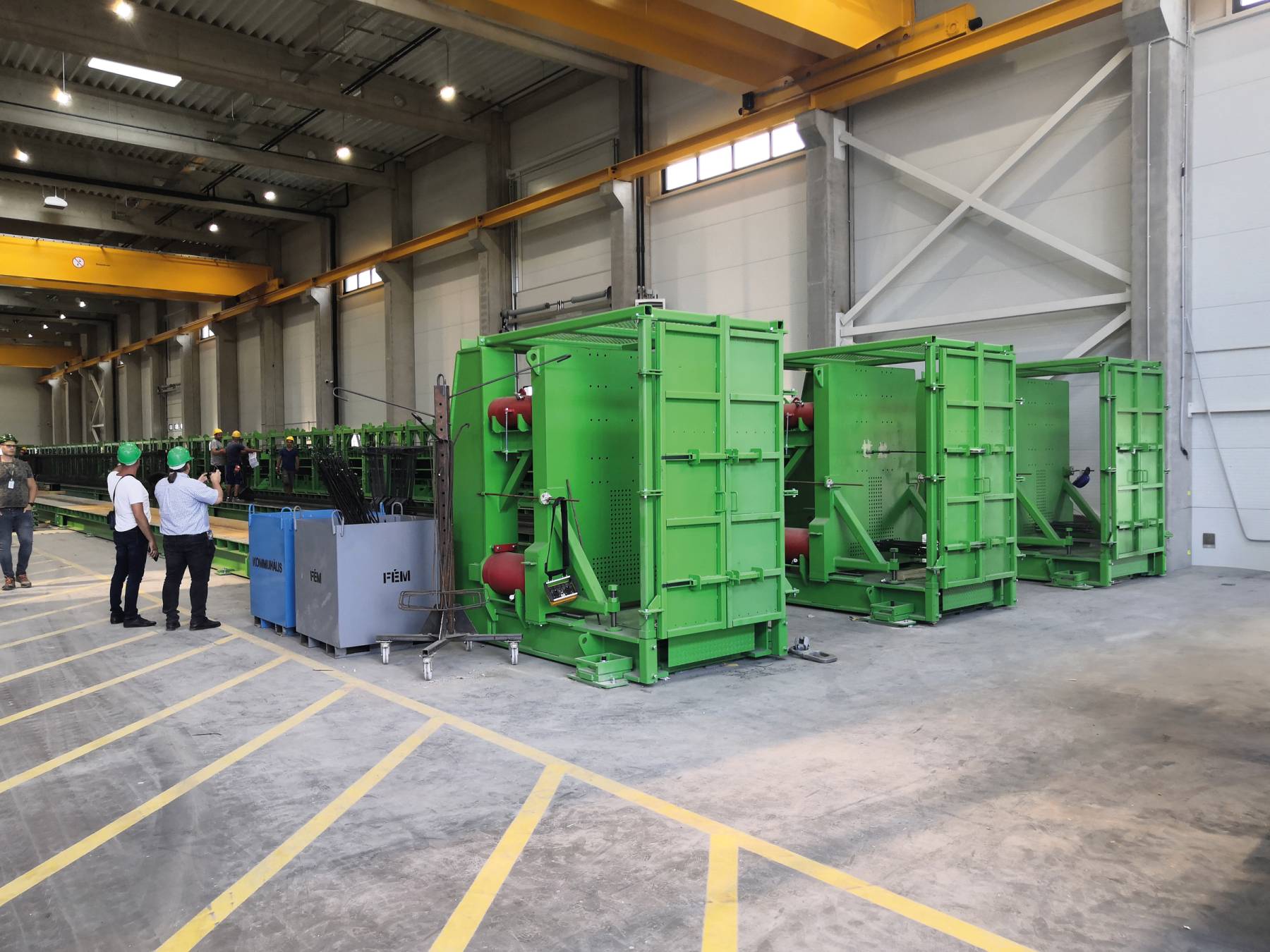

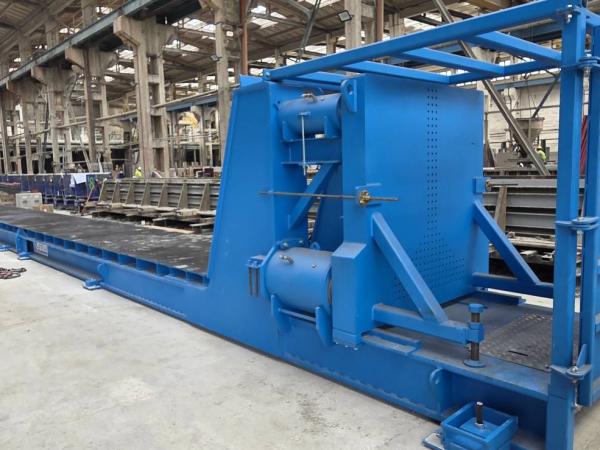

El sistema modular incluye unidades de extremo activo (live-end) y extremo pasivo (dead-end) de 6 m de longitud, con partes de cama de 12 m de longitud en el medio, todas aseguradas con placas de apoyo deslizantes.

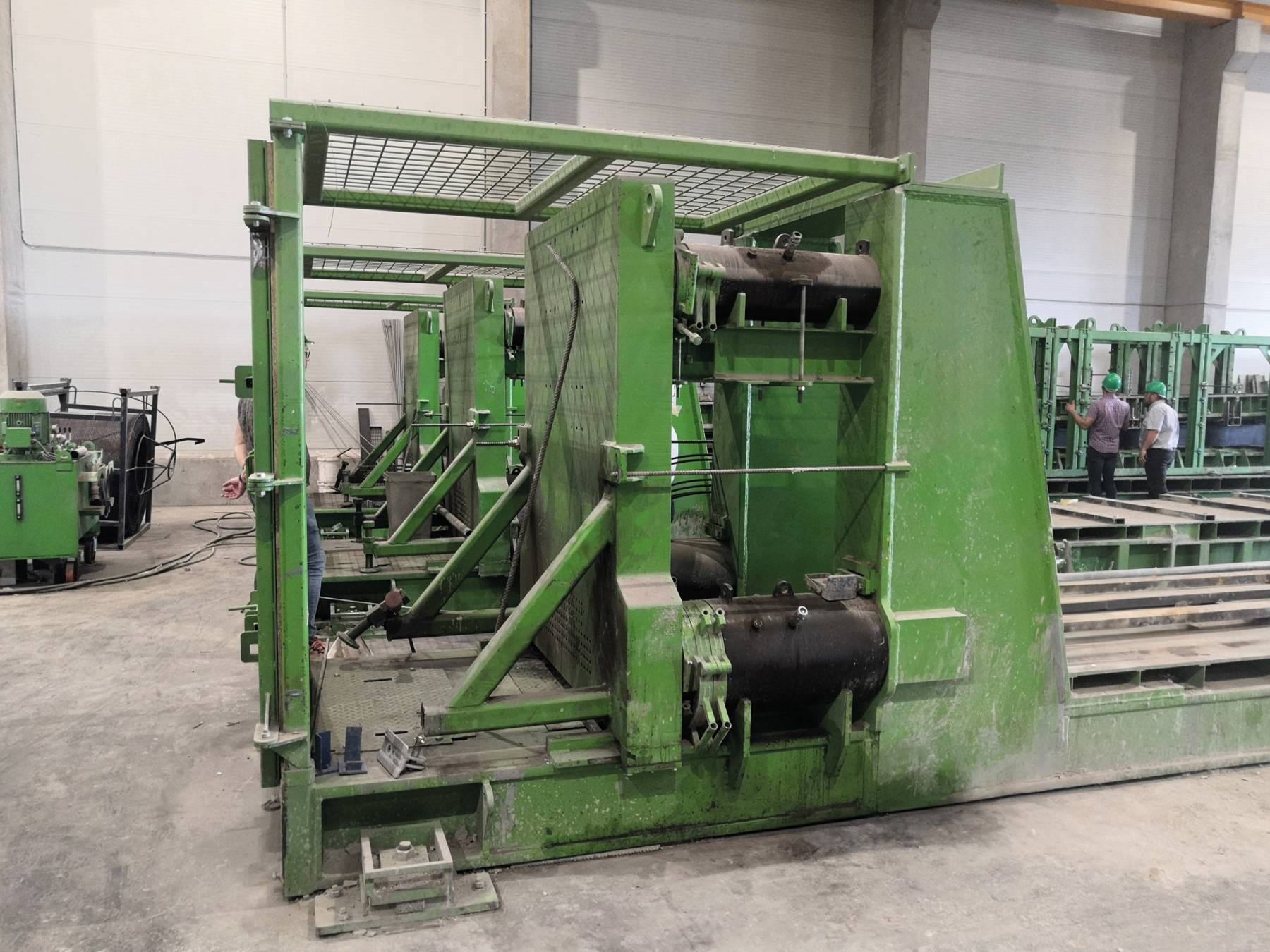

Las placas de base de apoyo de las partes de la cama están fijadas mediante anclajes mecánicos, mientras que las placas de apoyo de los extremos activo y pasivo están fijadas al suelo de la fábrica con anclajes de terreno de micropilotes. Las camas cuentan con un patrón de orificios en incrementos de 50 mm para una fácil fijación de los moldes laterales, con opciones de capacidad de 300T, 500T y 600T. El sistema utiliza cilindros hidráulicos (4 por extremo activo), ajustables para acomodar vigas de hasta 2000 mm de altura.

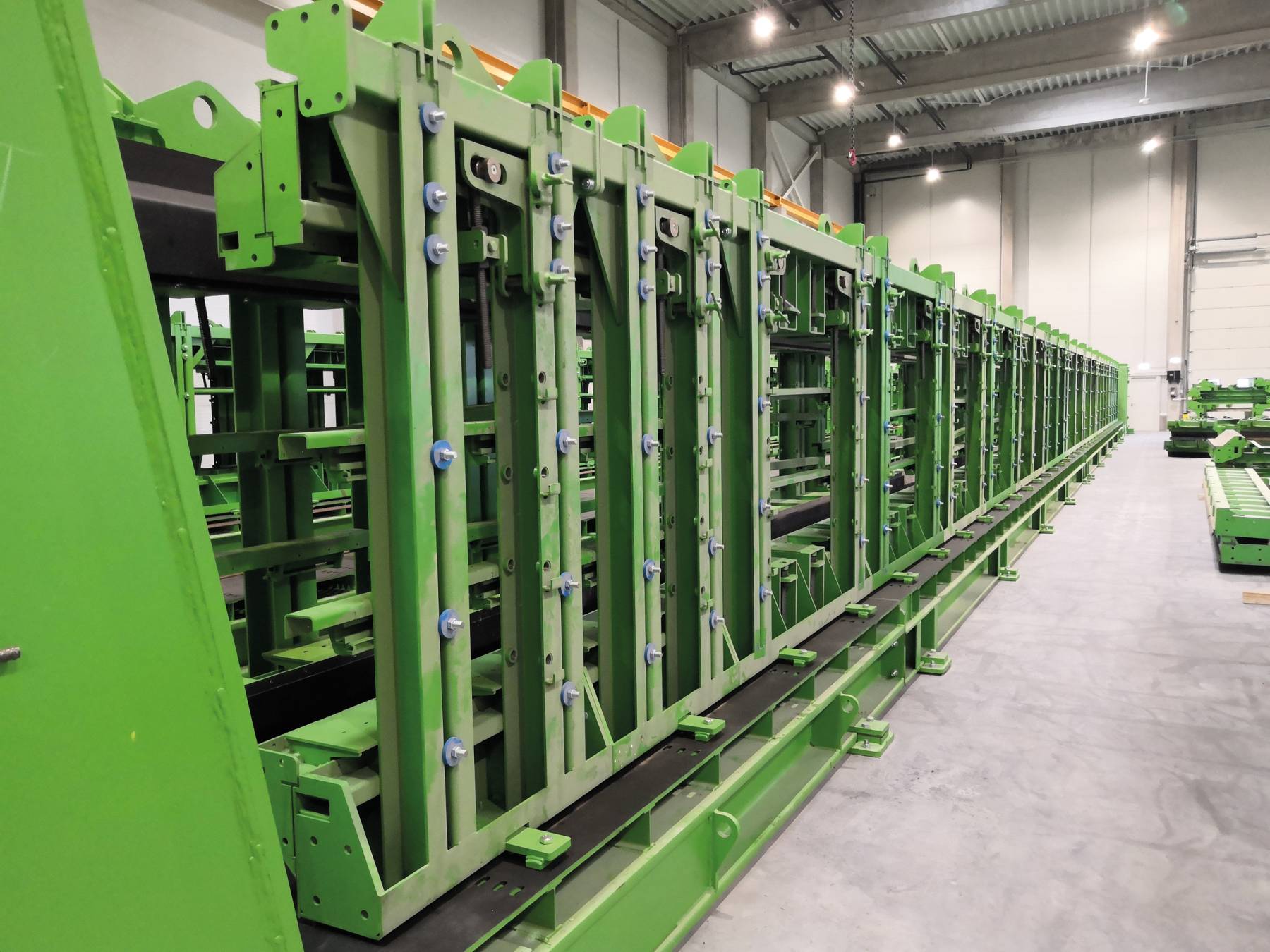

Se suministraron tres tipos de moldes ajustables para vigas, cubriendo una amplia gama de tipos y alturas de vigas. Estos moldes son modulares, con longitudes de 6 m, 4 m, 3 m, 2 m y 1 m, lo que permite una producción flexible y la posibilidad de futuras expansiones.

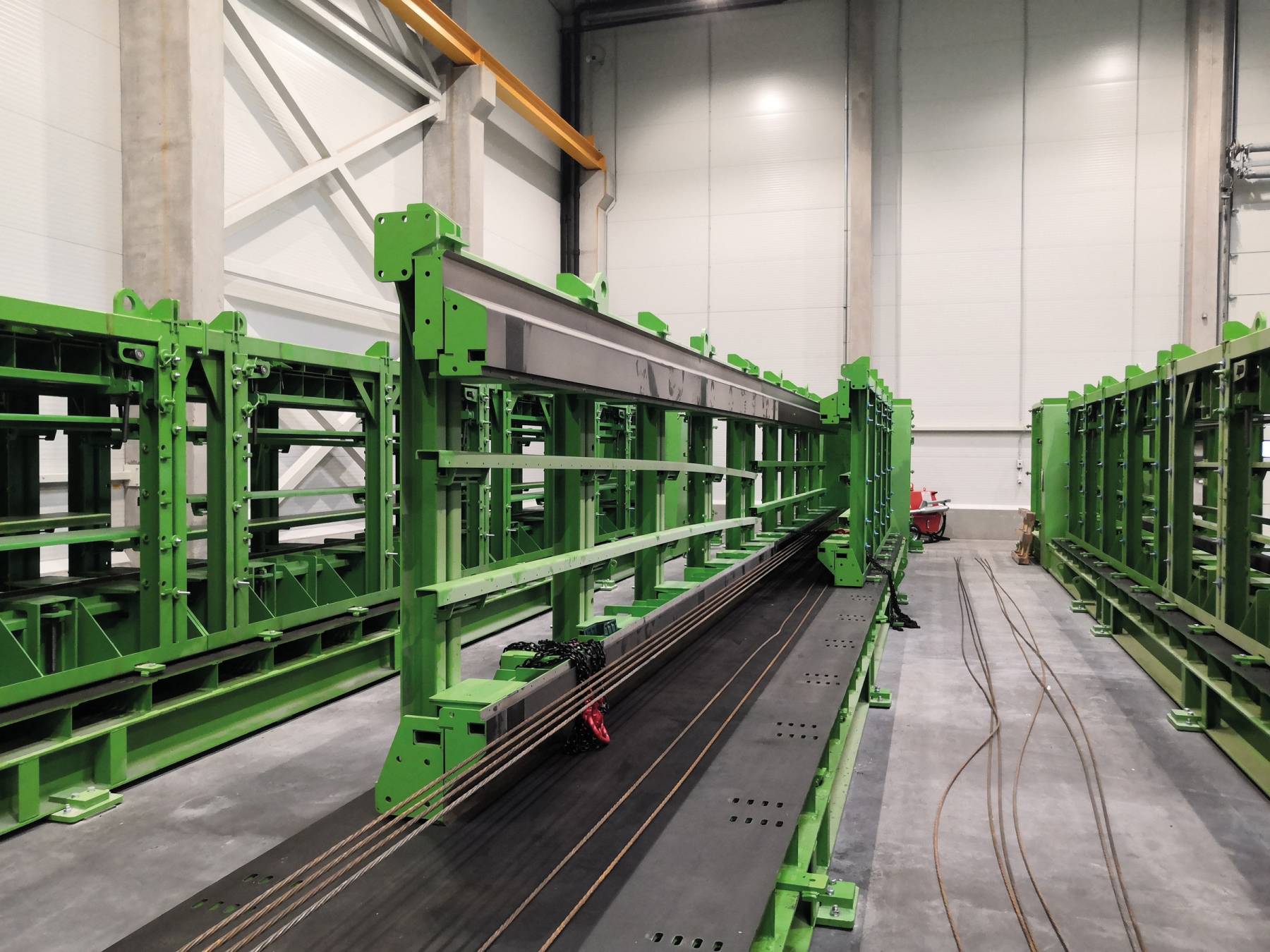

Las vigas rectangulares y en T invertida se fabrican mediante una combinación de paneles con alturas variables de 400 mm, 600 mm y 800 mm. Para las vigas en I y IV, los postes verticales y los paneles de caja ajustables forman huecos y rebajes, mientras que las vigas de techo en T utilizan un sistema de molde similar, con alas ajustables.
