Spanstijve frames en bedden
Flexibel en modulair productie systeem voor geprefabriceerde voorgespannen balken

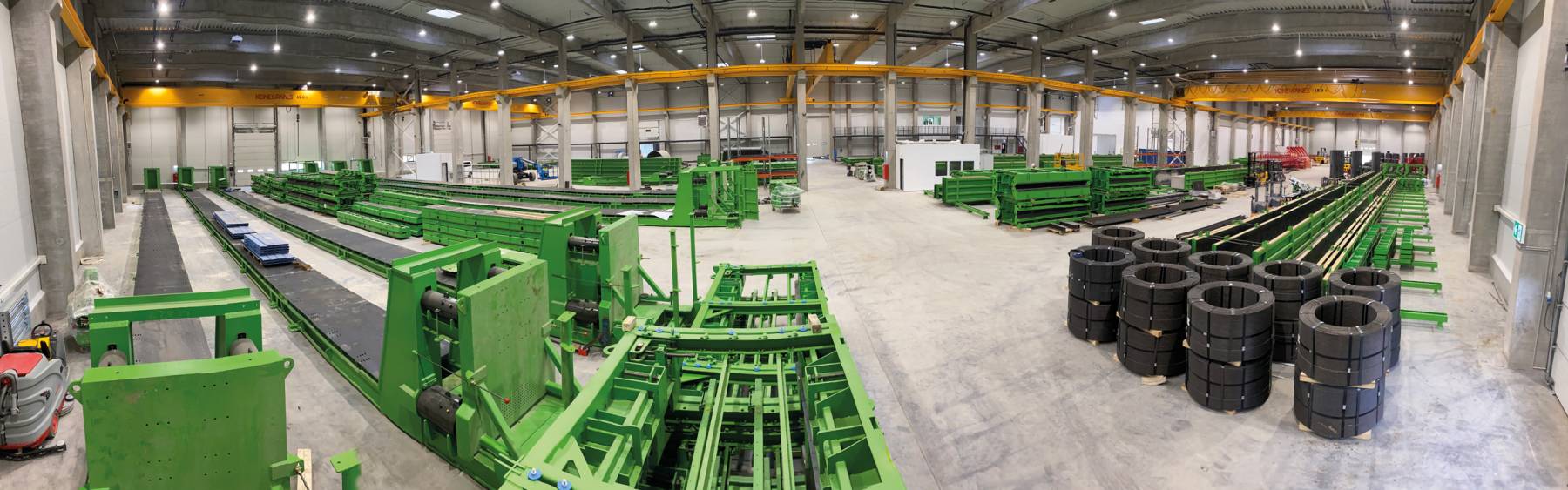

Construx-Weckenmann heeft een flexibel en efficiënt prefabproductiesysteem geleverd aan dit Hongaarse prefabbedrijf, inclusief 9 spanstijve bedden die geschikt zijn voor verschillende types voorgespannen balken: rechthoekig, omgekeerde T-liggers, I-liggers, IV-dakliggers en T-dakliggers.
Het modulaire systeem omvat actieve (live-end) en passieve (dead-end) spankoppen van 6m lang, met daartussen 12m lange bedonderdelen, allemaal vastgezet met schuifbare voetplaten. De voetplaten van de bedonderdelen worden bevestigd met mechanische ankers, terwijl de voetplaten van zowel de spanhoofden worden vastgezet met micropalen.
De bedden hebben een gatenpatroon met een interval van 50mm, voor eenvoudige bevestiging van zijbekistingen. De verschillende spanstijve bedden hebben voorspancapaciteiten van 300T, 500T en 600T. Het systeem maakt gebruik van hydraulische cilinders (vier per live-end), die in hoogte verstelbaar zijn om balken tot 2000mm hoog te kunnen produceren.

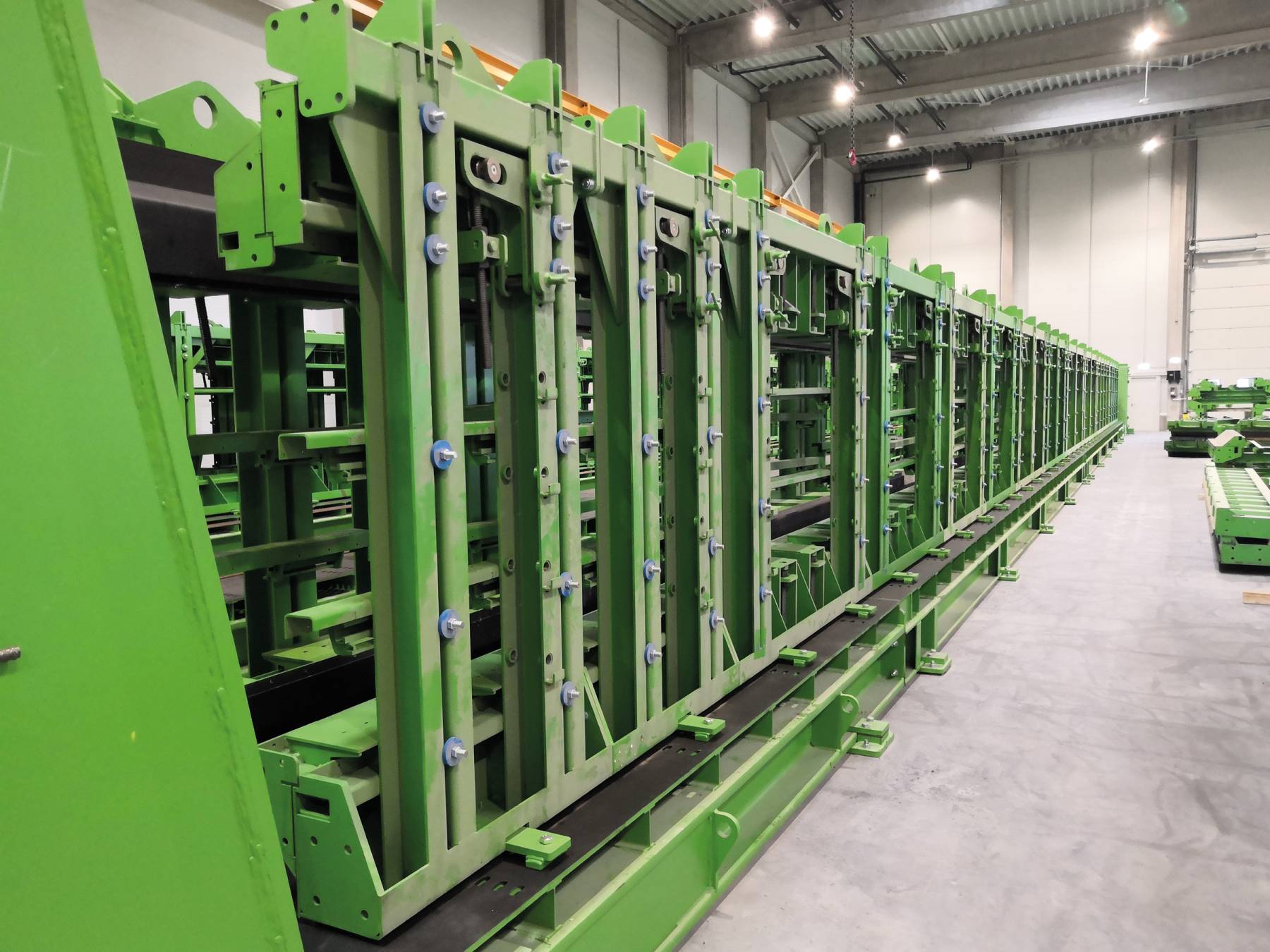

De 3 geleverde types verstelbare balkmallen zijn geschikt voor een breed scala aan balkformaten en -hoogtes. Deze mallen zijn modulair, met lengtes van 6m, 4m, 3m, 2m en 1m, waardoor ze flexibel inzetbaar zijn en eenvoudig uitgebreid kunnen worden. Rechthoekige en omgekeerde T-balken worden geproduceerd met een combinatie van panelen met variërende hoogtes: 400mm, 600mm en 800mm. Voor I- en IV-balken worden verticale stijlen en verstelbare uitsparingpanelen gebruikt om inkassingen te vormen, terwijl voor het maken van T-dakbalken gebruik gemaakt wordt van een vergelijkbaar systeem met verstelbare flenzen.
